芯片通讯异常、串口无电压？QFP芯片封装分层失效分析与检测方案

芯片通讯异常、串口无电压？QFP芯片封装分层失效分析与检测方案

摘要：某芯片出现串口通讯异常、无电压无温度显示，工作指示灯熄灭或异常闪烁。广东省华南检测技术有限公司通过外观检查、X-Ray、声学扫描显微镜（C-SAM）、工业CT、SEM形貌分析及EDS成分分析等系统性失效分析手段，定位失效根因为QFP封装内部材料分层及外来颗粒污染，并同步完成新PCB可焊性验证。本文完整呈现该案例的分析思路、检测过程与失效机理，为同类芯片通讯异常问题提供参考。

一、案例背景：芯片通讯异常的多发痛点

在消费电子、汽车电子及工业控制领域，芯片通讯异常是常见的失效模式之一。本次委托案例中，某QFP封装芯片在应用端出现以下典型故障现象：

串口通讯异常，无法正常传输数据；

无电压、无温度显示，系统监测功能失效；

芯片工作指示灯出现熄灭、常亮或异常闪烁等不稳定状态。

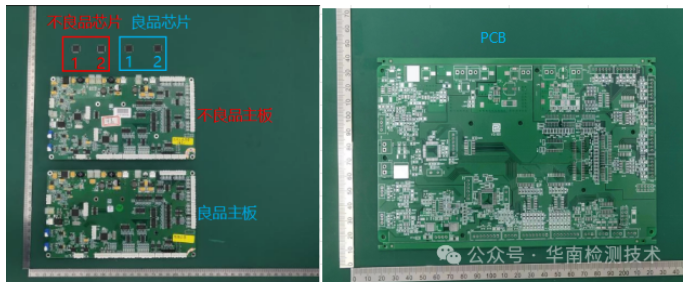

委托方要求对失效芯片进行系统性失效分析以定位根因，同时对新批次PCB进行可焊性测试，评估后续生产风险。

适用场景：此类分析方案适用于QFP/QFN/SOP等引线框架封装芯片的通讯失效、功能异常及可靠性评估。

二、系统性失效分析流程与关键发现

本次失效分析遵循"无损检测 → 电性能验证 → 破坏性分析 → 根因定位"的标准流程，综合运用多种先进分析手段，逐步缩小失效范围。

2.1 外观检查：初步排查物理异常

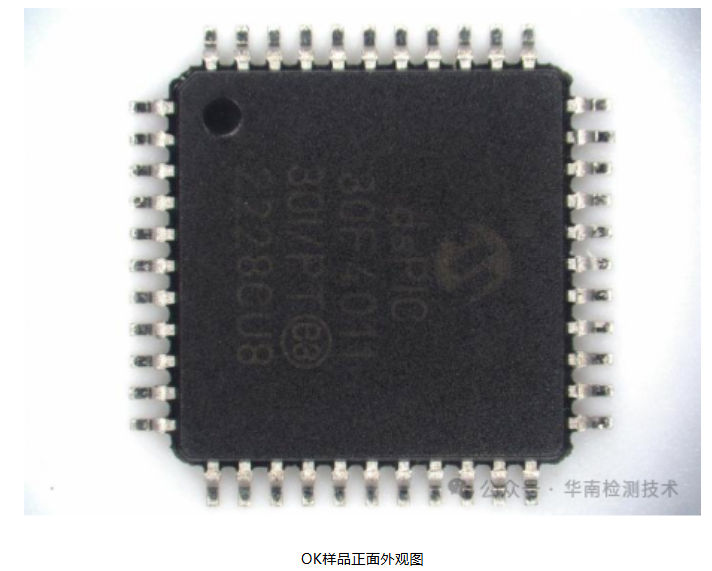

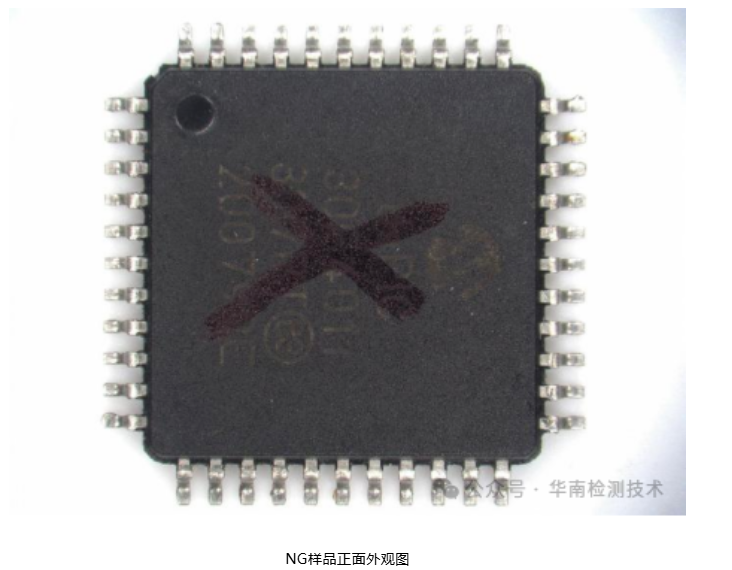

通过光学显微镜对NG（不良）样品与OK（良品）样品进行对比观察：

NG样品：引脚背面及侧面存在助焊剂残留，胶身表面无明显裂纹或破损；

OK样品：外观正常，引脚洁净。

初步判断：助焊剂残留可能与焊接工艺相关，但尚不能确认是否为失效根因，需进一步深入分析。

2.2 X-Ray无损检测：排查内部键合与结构缺陷

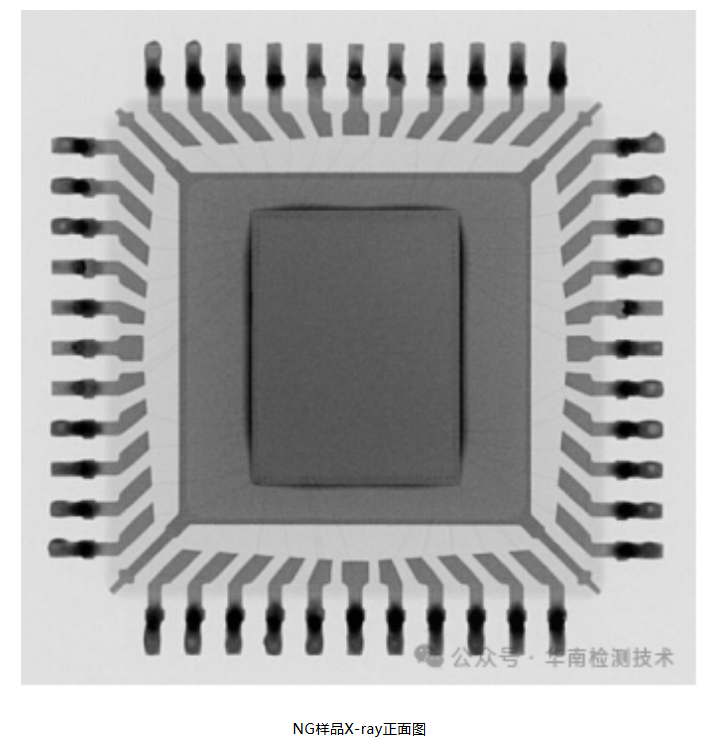

采用X射线透视检查芯片内部结构：

NG样品与OK样品的内部金属键合丝（Wire Bonding）均无明显断裂、错位或变形；

芯片内部框架结构完整，未见明显异物或空洞。

结论：排除内部键合丝断裂导致的通讯异常，失效原因需向封装界面或焊接层面深入。

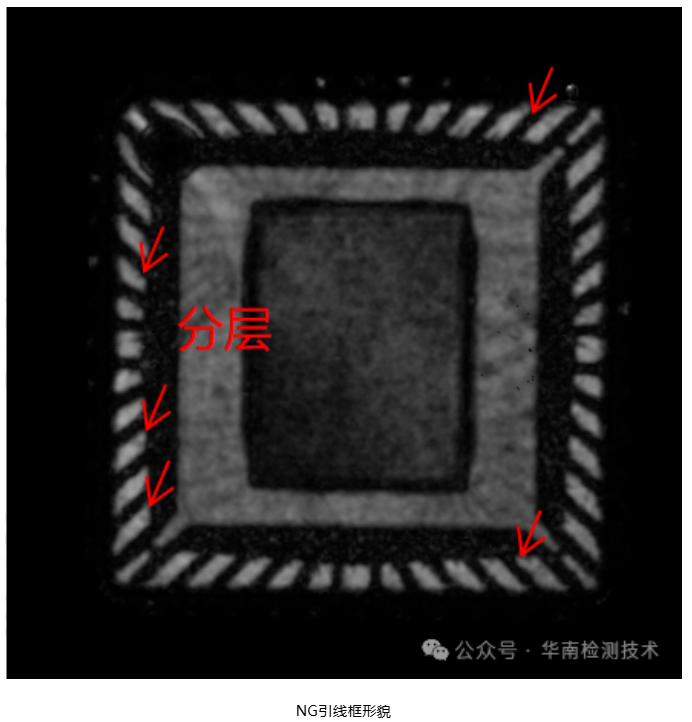

2.3 声学扫描显微镜（C-SAM）：捕捉封装分层信号

声学扫描显微镜（Scanning Acoustic Microscope）是检测封装界面分层、空洞及脱粘的核心手段。检测结果显示：

NG芯片引脚表面存在多处分层（界面分离），良品则无此现象；

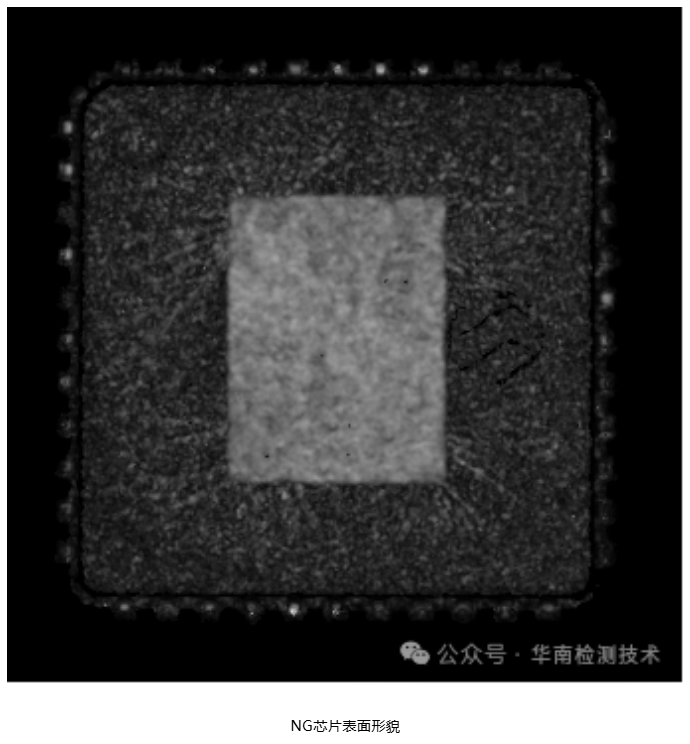

芯片表面（塑封料本体）未见明显异常。

技术解读：封装分层（Delamination）是指塑封料（EMC）与相邻材料（如引线框架、芯片表面）之间发生界面分离。分层会破坏封装的密封性，为水汽渗透提供通道，在高温回流或工作环境下可能引发"爆米花效应"（Popcorn Effect），导致封装开裂、引脚断裂或电性能漂移。

2.4 电性能测试（I-V曲线）：验证引脚电气特性

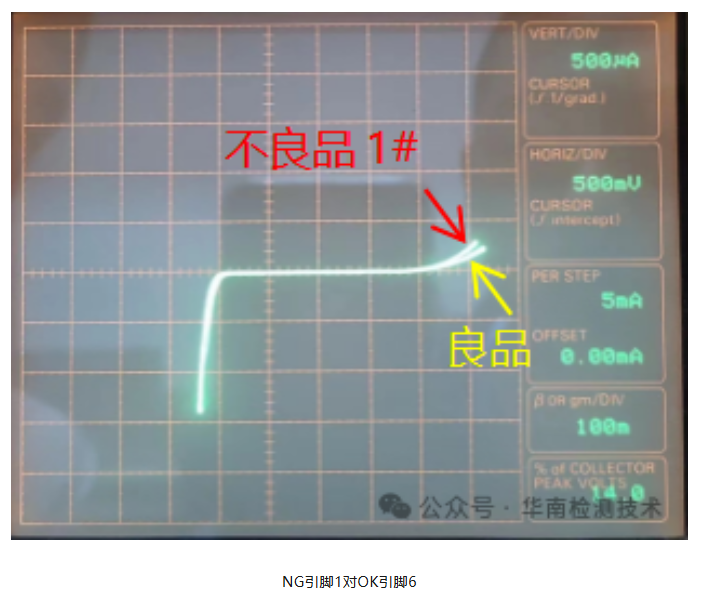

对NG样品所有引脚与OK样品引脚6进行I-V曲线对比测试（测试条件：电流500μA / 电压500mV）：

NG样品各引脚I-V曲线与良品无显著差异；

未观察到明显的开路、短路或漏电异常。

关键发现：电性能测试表明，芯片引脚本身未发生灾难性电气失效，通讯异常更可能与封装结构完整性受损或焊接可靠性问题相关。

2.5 工业CT扫描：三维透视焊接质量

工业CT（Computed Tomography）可在不破坏样品的前提下，获得芯片与PCB焊盘连接区域的三维高分辨率图像。检测发现：

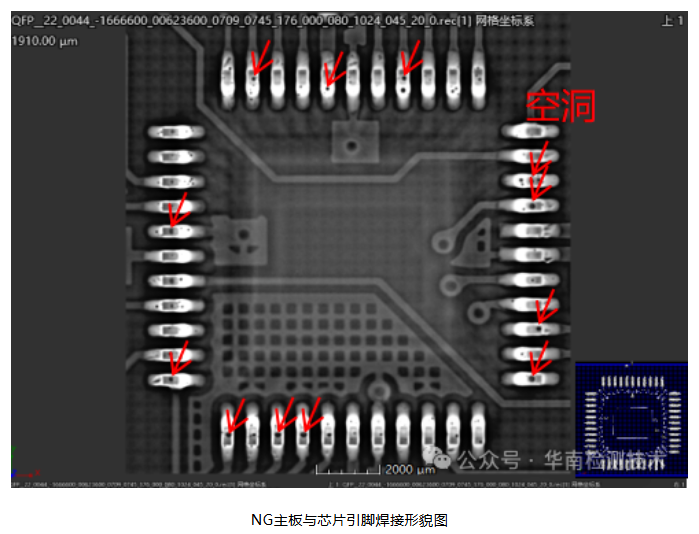

NG主板芯片引脚与PCB焊盘之间存在多处空洞（Void）；

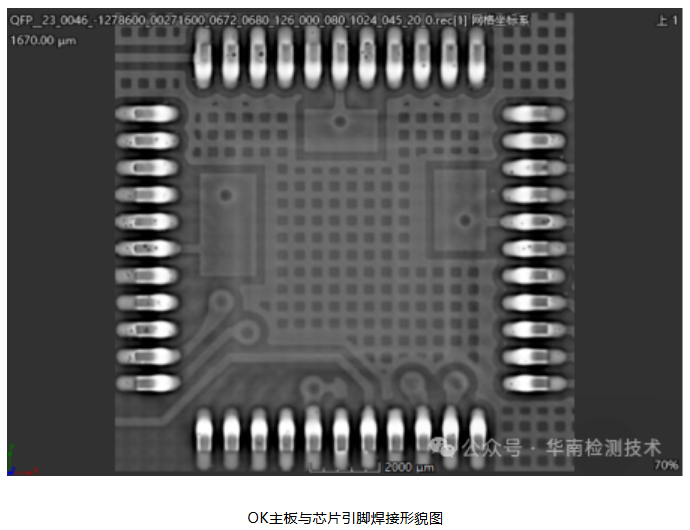

OK主板芯片焊接区域致密均匀，无明显空洞。

分析：焊接空洞会降低焊点机械强度和热传导效率，在温度循环或振动应力下可能发展为裂纹，导致间歇性接触不良，表现为通讯时断时续、无电压输出等偶发故障。

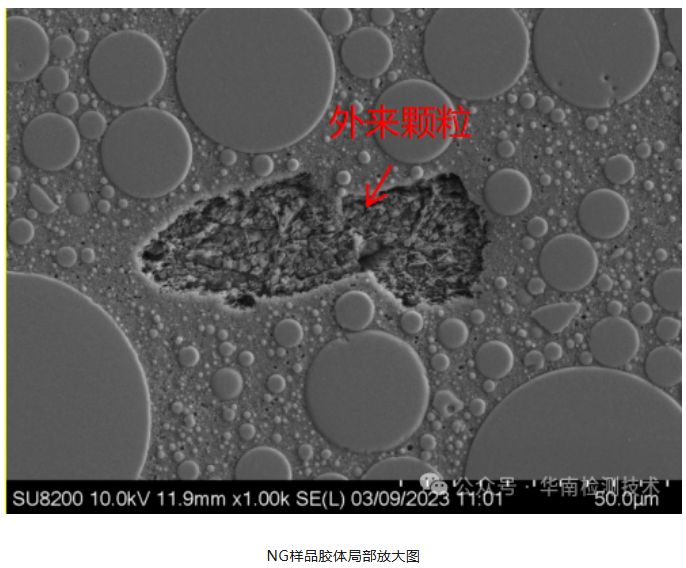

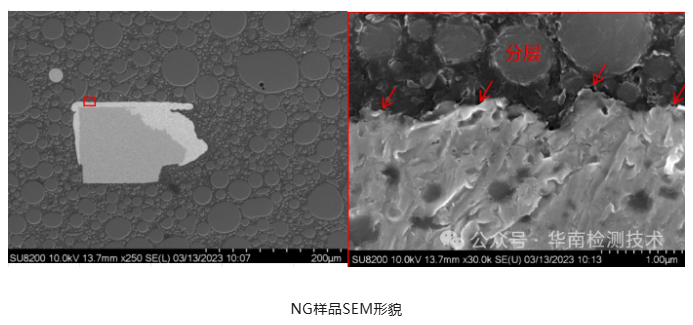

2.6 SEM形貌分析：微观尺度揭示失效真相

对NG样品进行切片制样后，采用扫描电子显微镜（SEM）进行微观形貌观察：

引脚区域：发现不同程度的分层现象，塑封料与引线框架界面存在明显分离；

胶体内部：发现外来颗粒填充，颗粒嵌入塑封料基质中。

失效机理关联：SEM结果与C-SAM检测相互印证，确认了封装分层的存在。同时，胶体内部的外来颗粒表明封装工艺中存在污染风险。

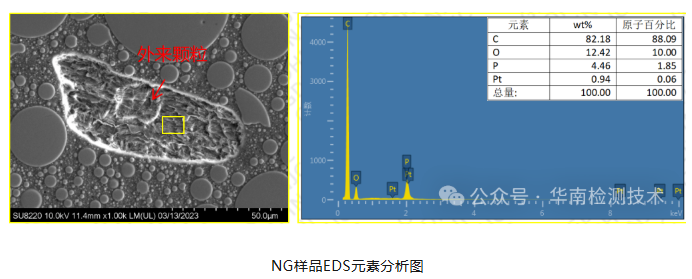

2.7 EDS成分分析：锁定污染来源

对NG样品胶体内的外来颗粒进行能谱分析（EDS），元素组成如下：

根因判定：

外来颗粒以碳（C）元素为主，伴生少量磷（P）元素；

此类成分特征符合封装材料在污染环境中暴露后引入的有机/无机杂质；

在封装工艺中，若材料、设备或环境受到污染，外来颗粒会在封装体内扩散并聚集于金属部位（如芯片表面、引线键合点），长期可导致腐蚀、界面脱粘及可靠性劣化。

2.8 PCB可焊性测试：评估新批次生产风险

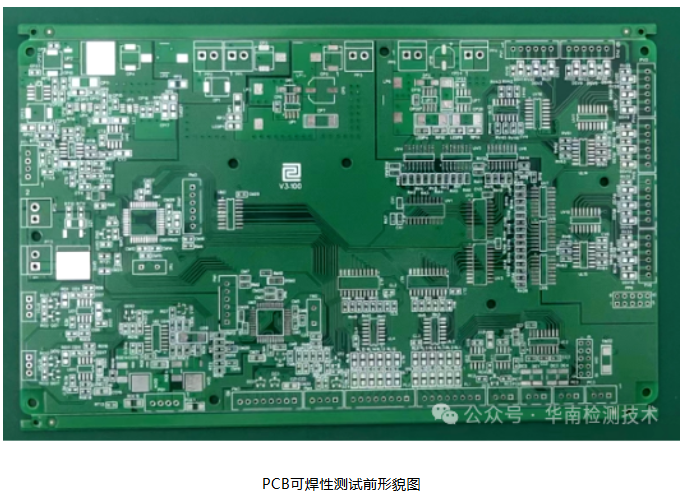

对新PCB进行可焊性测试（Solderability Test）：

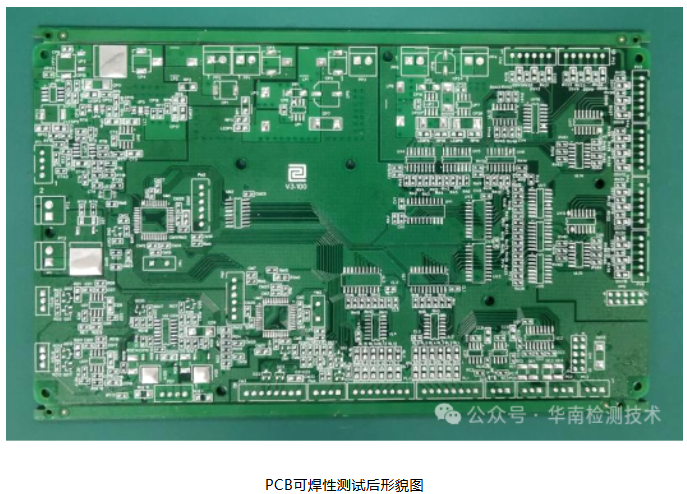

测试后显微镜观察显示：PCB焊盘上锡饱满，各镀通孔（PTH）浸润良好；

可焊性判定通过。

结论：PCB本身可焊性无异常，排除基材问题，失效根因集中在芯片封装质量及焊接工艺控制。

三、失效根因总结

综合以上分析，该芯片通讯异常的失效机理可归纳为：

1. 封装分层（Delamination）——直接诱因

QFP封装所用塑封料（Epoxy Molding Compound）具有吸湿性，会从周围空气中吸收水分。在SMT回流焊高温作用下，封装内部水分快速气化，蒸汽压力急剧增加。在材料热膨胀系数不匹配及界面粘接强度不足的综合作用下，内应力导致塑封料与引线框架之间发生分层。

分层造成以下后果：

破坏封装气密性，加速水汽及污染物渗透；

在热循环应力下，分层扩展可能引发引脚与焊盘之间的微裂或接触不良；

导致芯片通讯信号传输不稳定，表现为串口异常、无电压输出等症状。

2. 封装工艺污染——潜在加速因子

EDS检测发现的外来颗粒（富C、含P）表明，该芯片在封装环节存在环境污染或材料污染。污染物聚集在封装内部，不仅削弱界面粘接强度，还可能引发以下问题：

局部电化学腐蚀；

界面空洞及固化不完全；

长期可靠性劣化，缩短产品使用寿命。

3. 焊接空洞——协同影响

工业CT发现的焊接空洞虽未直接导致完全开路，但降低了焊点的机械可靠性和热传导能力，在振动、冲击或温度循环工况下，加速了接触不良的发生概率。

四、检测服务价值与实验室能力

广东省华南检测技术有限公司基于材料科学工程与电子可靠性工程，打造"工业医院"服务模式，为半导体、汽车电子、消费电子等领域企业提供系统性失效分析与可靠性验证服务。

我们的核心能力

华南检测：https://www.gdhnjc.com/

为什么选择华南检测？

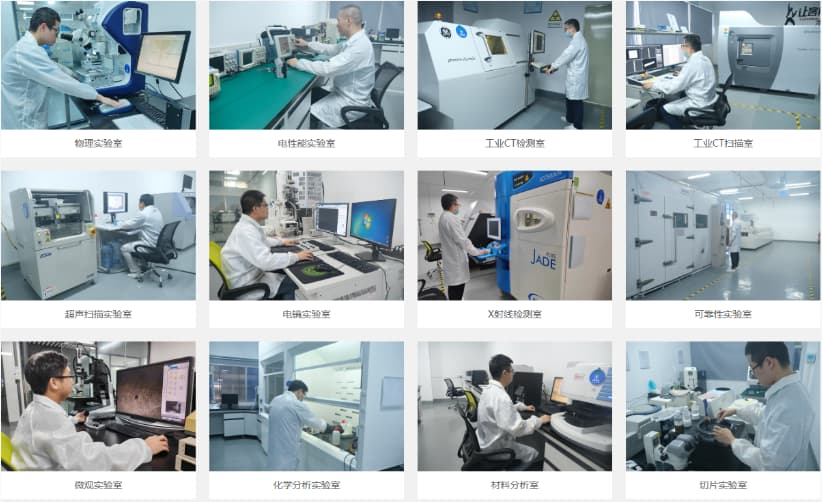

设备先进：配备高分辨率工业CT、场发射SEM、C-SAM、各类环境可靠性试验箱及力学测试设备；
