金属零件作为设备、结构的核心组成，其断裂失效往往隐蔽且影响重大 —— 小到消费电子的连接器断裂，大到汽车螺栓失效，都可能引发产品故障、生产停滞甚至安全风险。广东省华南检测技术有限公司（CMA/CNAS 双资质认证）深耕金属零件断裂失效分析领域，依托多维度检测技术与全流程服务，为制造业质量工程师提供精准诊断与解决方案。

一、为什么金属零件断裂失效分析必须专业？

金属零件断裂的诱因复杂交织，可能是氢脆、腐蚀、疲劳、材料缺陷等单一因素导致，也可能是多因素叠加作用。以消费电子领域的精密螺丝、汽车行业的结构螺栓为例，哪怕是微米级的缺陷或微量氢元素聚集，都可能在服役过程中引发突然断裂，且失效初期往往无明显征兆，常规检查难以发现。

华南检测：https://www.gdhnjc.com/news_x/310.html

华南检测通过CMA/CNAS 认证的标准化流程，从根源上排查失效原因：不仅能识别断裂类型（如沿晶脆性断裂、韧性断裂、疲劳断裂），更能精准定位诱因（材料成分异常？制造工艺缺陷？服役环境侵蚀？），为质量改进提供数据支撑。

二、华南检测的核心技术：多维度检测，让失效原因无所遁形

依托 CMA/CNAS 认证的检测体系，华南检测构建了 “断口形貌→成分分析→微观组织→性能验证→根源定位” 的全链条分析技术，覆盖金属零件断裂失效的关键检测维度：

1. 断口形貌与成分分析（SEM+EDS 联用）

通过扫描电子显微镜（SEM）观察断口微观形貌，是判断断裂类型的 “第一手证据”。如某消费电子螺丝断裂案例中，SEM 清晰捕捉到 “冰糖状沿晶断口”“鸡爪纹”“二次裂纹”—— 这些典型特征直指氢脆断裂（氢脆是金属零件的 “隐形杀手”，常导致无预兆的脆性断裂）。

配合 EDS 能谱分析，可快速排查是否存在异常元素（如腐蚀产物、外来污染物），排除腐蚀或杂质导致的断裂可能。

2. 金相组织与夹杂物检测

金属内部的显微组织与夹杂物，直接影响其力学性能。华南检测通过金相制样、腐蚀处理，在光学显微镜下观察：

组织是否正常（如回火索氏体、珠光体等是否符合工艺要求）；

夹杂物类型与数量（如硫化物、氧化物是否超标）。
某汽车螺栓案例中，通过金相分析排除了 “组织缺陷”“严重夹杂物” 等诱因，为后续氢脆诊断缩小范围。

3. 力学性能验证（硬度测试）

硬度是金属零件力学性能的重要指标，异常硬度可能暗示热处理工艺失控。华南检测采用维氏硬度计（GB/T 4340.1-2024 标准），对零件心部、表面进行多点测试，通过与合格样品（OK 品）的对比，判断是否因硬度异常加剧断裂风险。

4. 氢含量精准检测（惰性气体熔融法）

针对氢脆这一隐蔽性失效模式，华南检测采用 GB/T 223.82-2018 标准，通过惰性气体熔融 - 热导法检测氢含量，精度达 0.1ppm。在某螺丝断裂案例中，检测发现其氢含量高达 57.3ppm，远超正常范围 —— 氢元素在晶界聚集，削弱晶界强度，最终导致服役中突然断裂。

三、典型案例：从检测到预防，一站式解决氢脆断裂难题

某消费电子企业的精密螺丝在装配后出现批量断裂，影响产品上市进度。华南检测接到样品后，启动 CMA/CNAS 标准化流程：

断口分析：SEM 观察到沿晶脆性断裂特征，排除机械过载；

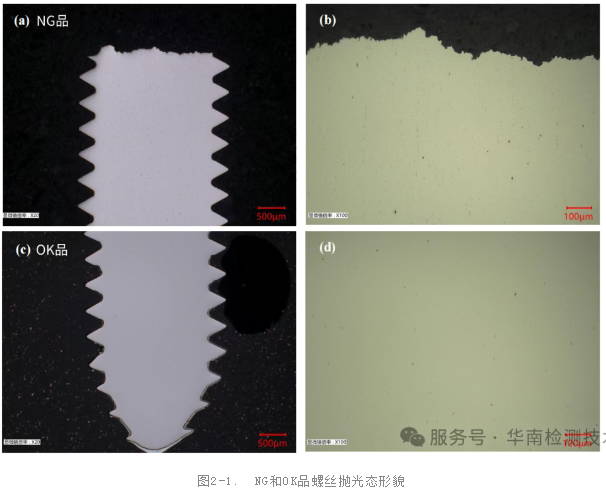

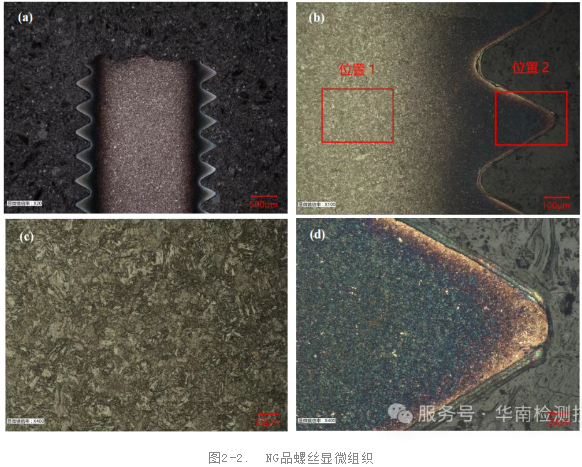

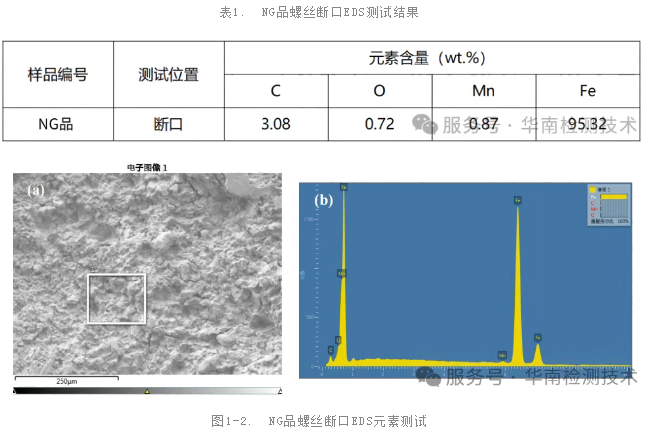

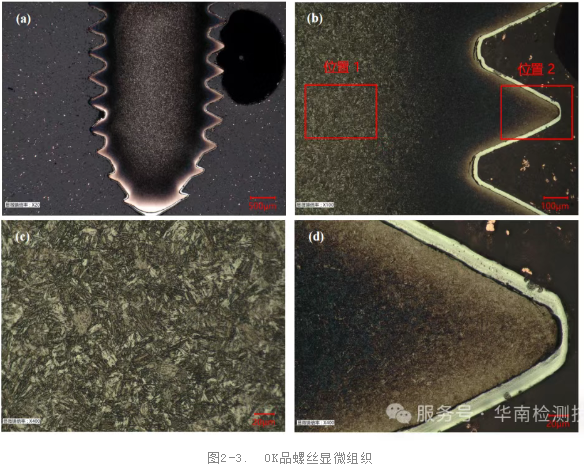

成分与金相：EDS 未发现异常元素，金相组织为正常回火索氏体，排除材料与工艺缺陷；

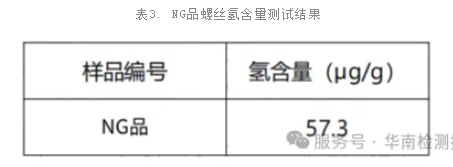

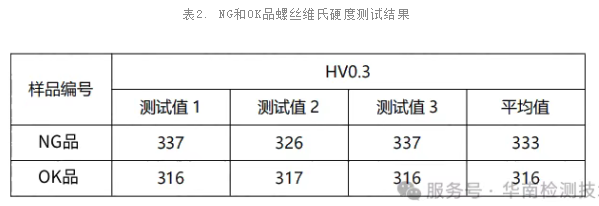

硬度与氢含量：断裂螺丝心部硬度略高于合格件，氢含量达 57.3ppm（远超行业安全值）。

最终诊断为 “氢脆断裂”，并同步提供失效预防方案：建议优化电镀工艺（减少氢渗入）、增加去氢处理（200℃保温 4 小时），从源头降低氢脆风险。

四、选择华南检测的 3 大核心理由

资质权威：CMA/CNAS 双资质认证，检测报告具有法律效力，可用于质量追溯、工艺改进与纠纷解决；

设备领先：配备扫描电子显微镜（SEM）、惰性气体熔融氢含量测试仪、全谱直读光谱仪等进口先进设备，保障数据精准；

一站式服务：从样品检测（3-5 个工作日常规周期）到失效原因分析，再到预防方案建议，全程由专属工程师 1v1 对接，提供 “检测 + 解决方案” 闭环服务。

无论是消费电子的精密零件，还是汽车、航空航天的结构件，金属断裂失效分析都需要专业技术与经验支撑。华南检测以 CMA/CNAS 资质为基石，用多维度检测技术揭开失效真相，助力制造业从 “事后补救” 转向 “主动防御”。

咨询金属零件断裂失效分析服务，立即联系华南检测 —— 全国范围服务，为您的产品质量保驾护航！
