材料失效分析专家解读：输出轴沿晶脆性断裂深度诊断

摘要： 在工业领域，突如其来的部件断裂往往导致严重生产停滞与经济损失。本文以一起真实的电机输出轴断裂分析案例为蓝本，全程再现广东省华南检测技术有限公司如何运用先进分析设备与深厚专业知识，抽丝剥茧，最终锁定“沿晶脆性断裂”这一根本原因。本案例是材料失效分析技术的典型应用，也为预防类似脆性断裂问题提供了关键洞察。

一、 案例背景：突如其来的断裂失效

客户送检5件输出轴样品（2件断裂不良品，3件正常品）。该输出轴是动力传动的关键部件，需承受巨大扭矩与冲击载荷。客户反馈，断裂发生在输出端螺纹区域，无论是在装机过程还是后续运行中，都存在断裂风险，严重威胁产品可靠性。

面对客户的疑虑，华南检测实验室接下了这项艰巨的材料断裂分析任务，旨在查明断裂本质，是设计缺陷、材料问题、加工不当还是外力所致？

二、 分析过程：一场微观世界的“侦探破案”

我们的分析遵循严谨的流程，综合运用多种微观分析技术，让证据“开口说话”。

1. 断口形貌分析：捕捉断裂的“第一现场”

我们将断裂样品置于扫描电镜（SEM）下进行观察，这是脆性断裂分析的关键第一步。

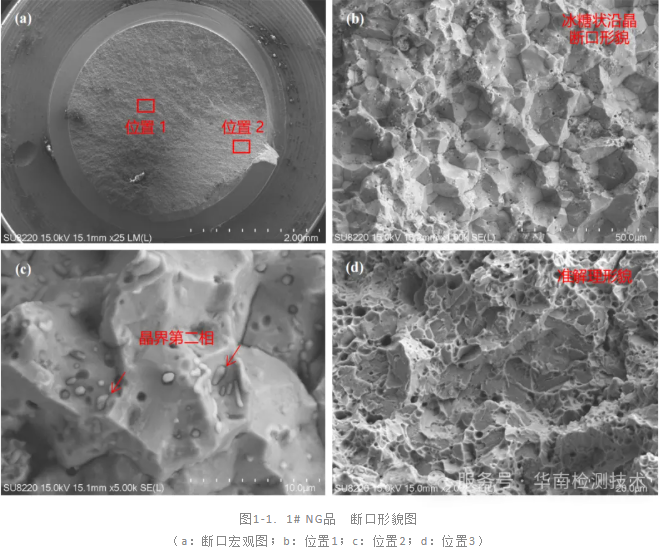

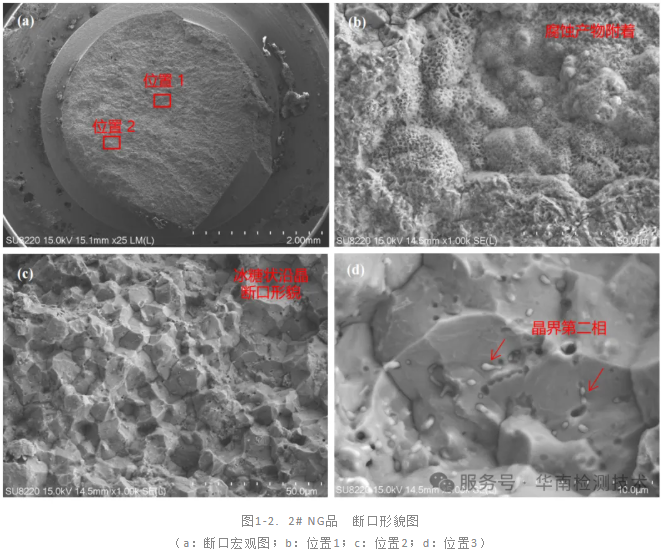

发现①： 1#不良品断口呈现典型的“冰糖状”形貌，这是沿晶脆性断裂的鲜明特征。晶界结合力已遭到严重破坏。

发现②： 断面上观察到大量颗粒状第二相析出物，它们很可能就是弱化晶界的“元凶”。

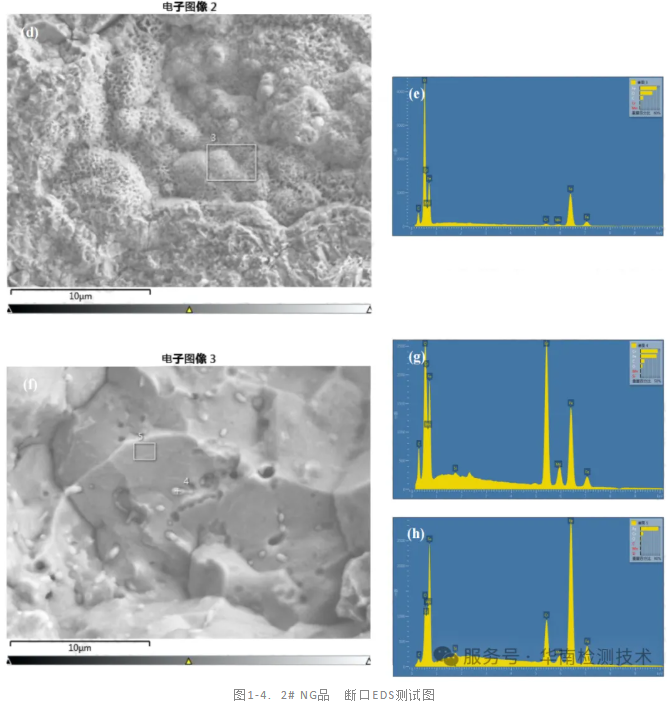

发现③： 2#不良品断口虽被腐蚀产物覆盖，但在局部区域仍能观察到相同的冰糖状沿晶特征。

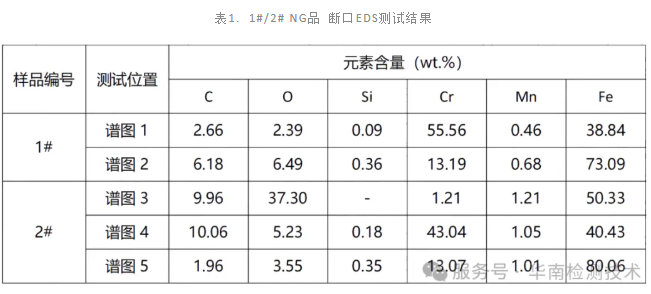

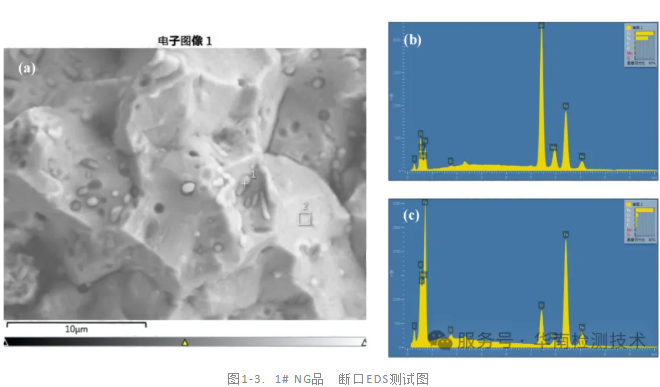

EDS能谱分析进一步确认，这些颗粒状析出物富含Cr元素，其含量显著高于基体，初步判断为铬的碳化物或其他金属间化合物。

2. 金相组织与硬度验证：探究材料的“体质”

为进一步探究原因，我们制作了样品的金相剖面。

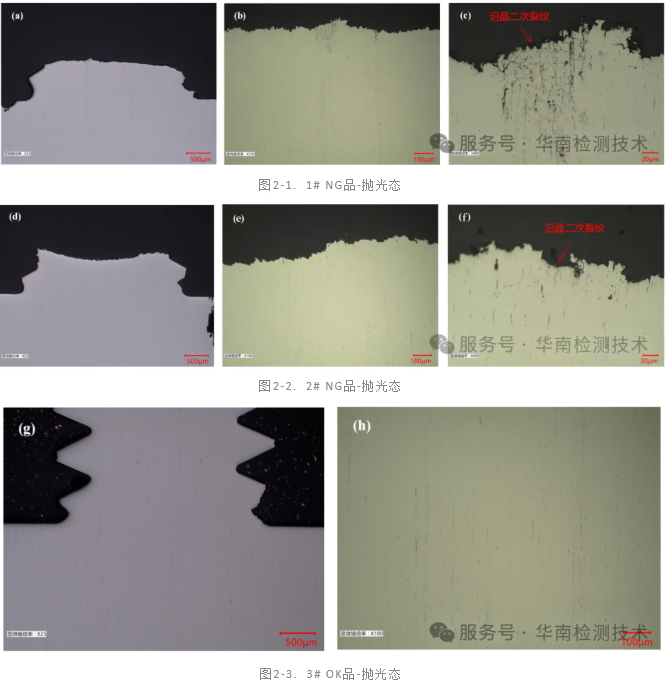

发现④： 在断裂样品附近，发现了沿晶界扩展的二次裂纹，这直接印证了晶界是材料中的薄弱环节。

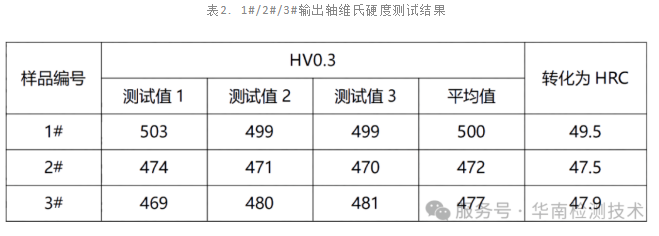

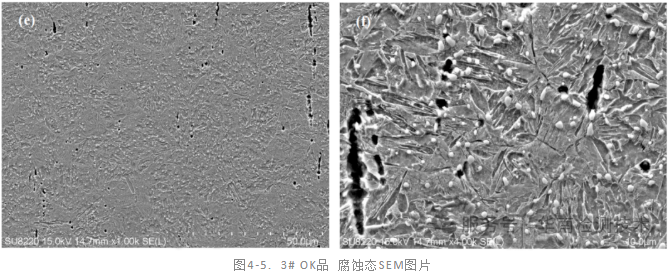

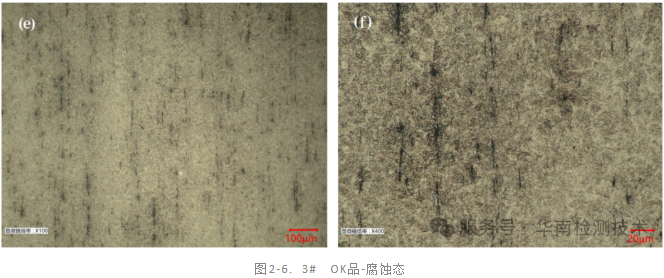

发现⑤： 无论是失效件还是正常件，其基体组织均为回火马氏体，且维氏硬度测试结果全部合格（45-50HRC）。这表明材料的整体热处理工艺和常规力学性能并非失效主因。

3. 截面SEM/EDS深度分析：锁定“真凶”

我们将观察视角从断面转向剖面，对晶界进行更精细的探测。

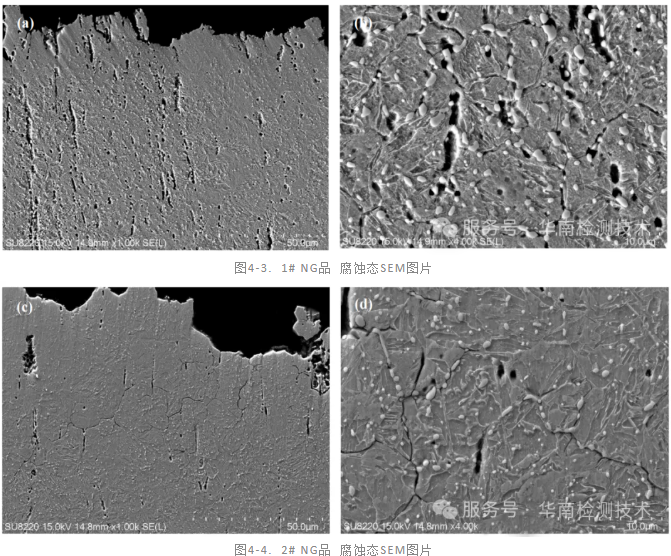

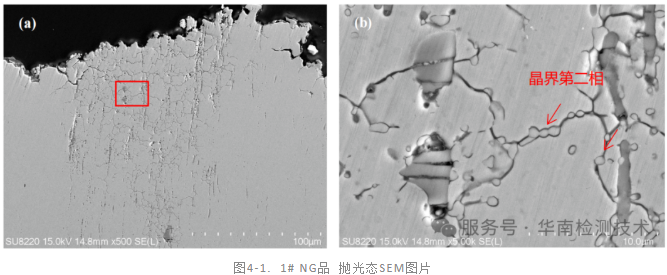

发现⑥： 高倍SEM下清晰可见，大量的颗粒状第二相不仅存在于晶界，在晶内也有析出。但沿晶界连续分布的大颗粒析出物，如同在坚固的城墙脚下埋下了脆弱的“地雷”，极大地削弱了晶界强度。

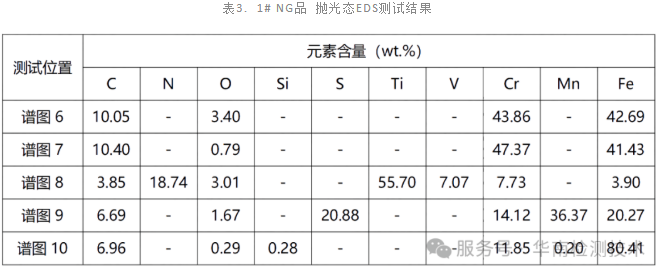

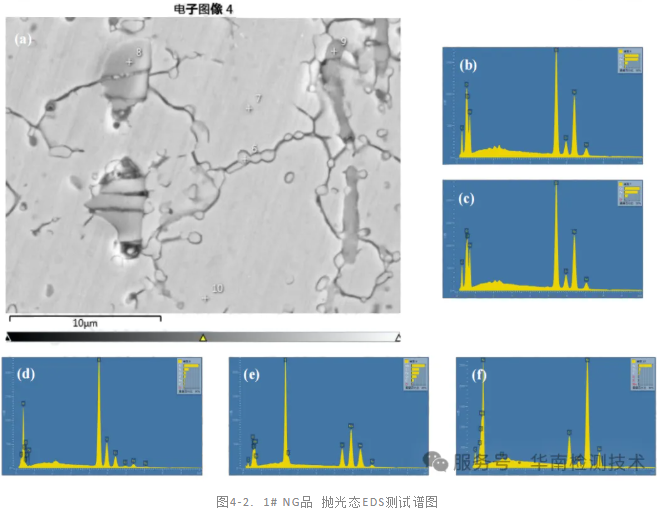

发现⑦： EDS面扫描与点分析再次证实，这些析出物主要为富铬的碳化物。

最终诊断： 综合所有证据，我们得出结论：输出轴在制造过程中（如热处理或冷却阶段），经历了600~900℃的敏感温度区间，导致铬的碳化物大量并在晶界上异常聚集析出。这种析出一方面直接脆化了晶界，另一方面导致晶界周边区域贫铬，降低了耐蚀性。最终，零件在装配或运行的正常应力下，发生了低应力的沿晶脆性断裂。

三、 结论与启示

本次材料失效分析工作表明：

根本原因： 材料晶界上大量富铬第二相化合物的异常析出，是导致本次输出轴脆性断裂的直接原因。

失效模式： 低应力沿晶脆性断裂。

预防建议： 优化制造工艺，严格控制热处理流程，避免材料在该温度区间长时间停留，以防止有害相的析出和长大。

华南检测提示： 材料的失效往往是内因（材料、工艺缺陷）与外因（载荷、环境）共同作用的结果。一份权威、精准的材料断裂分析报告，不仅是“事后诸葛”，更是产品可靠性提升和工艺优化的“指路明灯。
