一、什么是MLCC?多层陶瓷电容器结构解析
MLCC(Multilayer Ceramic Capacitor,多层陶瓷电容器) 是电子元器件中应用广泛的被动元件之一。作为专业的MLCC失效分析服务机构,广东省华南检测技术有限公司在长期的检测实践中发现,深入了解MLCC的结构特点是开展失效分析工作的基础。

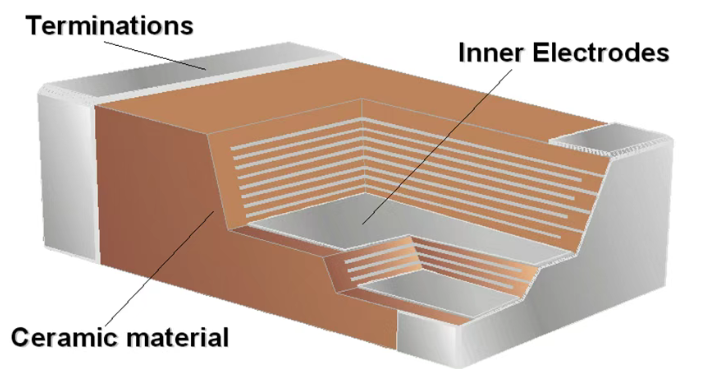

MLCC由印好电极(内电极)的陶瓷介质膜片以错位方式叠合,经高温烧结形成陶瓷芯片,再在芯片两端封上金属层(外电极)制成。

MLCC的核心特点:
机械强度:硬而脆,这是陶瓷材料的固有机械特性
热脆性:MLCC内部应力复杂,耐温度冲击能力有限
正是这些特性,使得MLCC在SMT组装、运输及使用过程中容易出现各类失效问题,亟需专业的MLCC失效分析服务来定位根因。
二、MLCC失效分析:常见失效模式分类

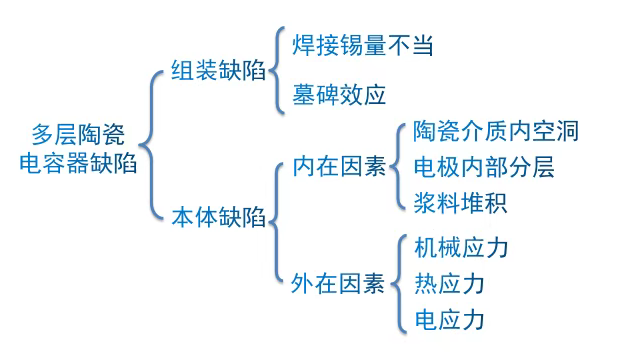

在广东省华南检测技术有限公司的MLCC失效分析实验室中,我们将MLCC的常见缺陷分为两大类:组装缺陷与本体缺陷。

(一)组装缺陷

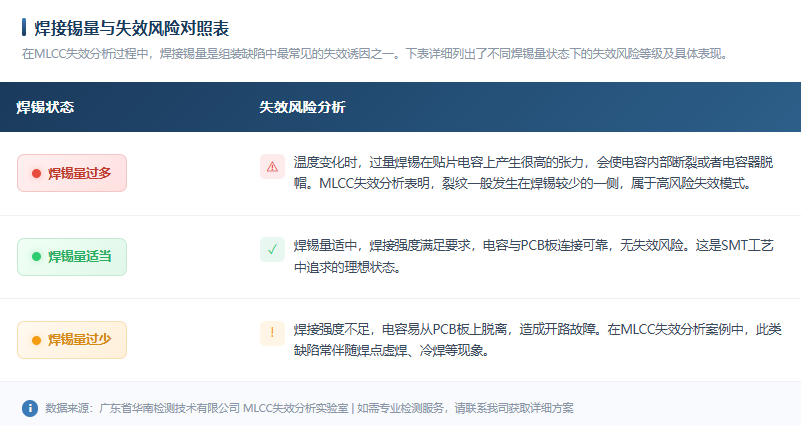

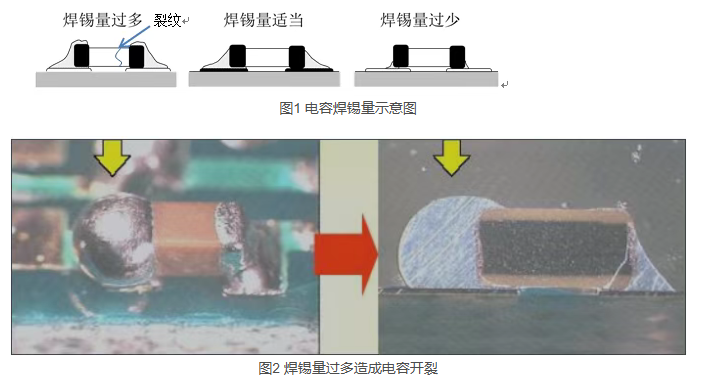

1. 焊接锡量不当
| 焊锡状态 | 失效风险 |
|---|---|
| 焊锡量过多 | 温度变化时,过量焊锡在贴片电容上产生很高的张力,会使电容内部断裂或者电容器脱帽。MLCC失效分析表明,裂纹一般发生在焊锡较少的一侧,属于高风险失效模式。 |
| 焊锡量适当 | 焊锡量适中,焊接强度满足要求,电容与PCB板连接可靠,无失效风险。这是SMT工艺中追求的理想状态。 |
| 焊锡量过少 | 焊接强度不足,电容易从PCB板上脱离,造成开路故障。在MLCC失效分析案例中,此类缺陷常伴随焊点虚焊、冷焊等现象。 |

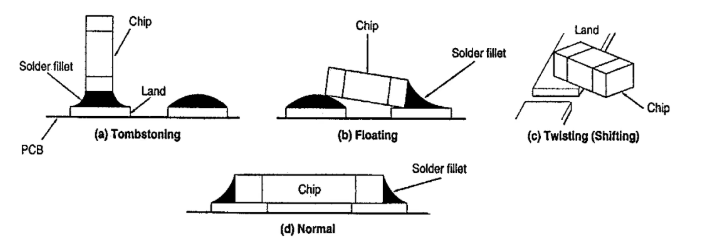

2. 墓碑效应(Tombstoning)
在回流焊过程中,贴片元件两端电极受到焊锡融化后的表面张力不平衡,产生转动力矩,使元件一端被拉起形成虚焊或立起。
常见原因:
两端电极尺寸差异较大
锡镀层不均匀
PCB板焊盘大小不等、有污物/水分/氧化
锡膏粘度过高或锡粉氧化
预防措施:
焊接前对PCB板进行清洗烘干
确认左右焊盘尺寸相同
锡膏放置时间不宜过长,焊接前充分搅拌

(二)本体缺陷——内在因素

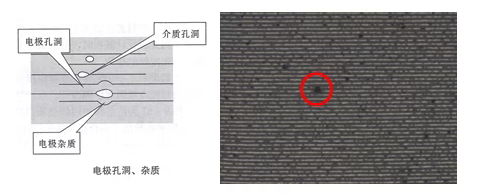

1. 陶瓷介质内空洞
产生原因:
介质膜片表面吸附杂质
电极印刷过程中混入杂质
内电极浆料混有杂质或有机物分散不均

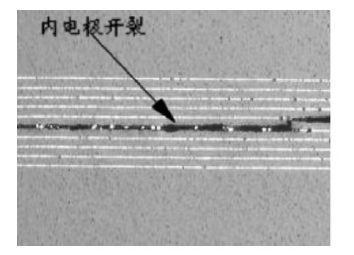

2. 电极内部分层
MLCC的烧结为多层材料堆叠共烧,瓷膜与内浆在排胶和烧结过程中收缩率不同,芯片内部产生应力,导致再分层。
预防措施: 采用与瓷粉匹配性更好的内浆,降低分层开裂风险。

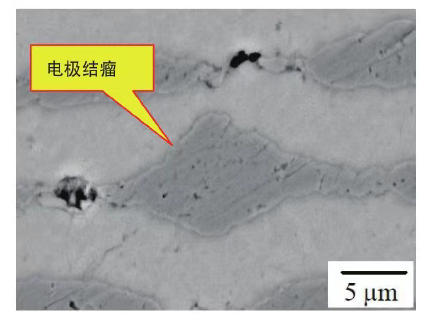

3. 浆料堆积(电极结瘤)
产生原因:
内浆中金属颗粒分散不均匀
局部内电极印刷过厚
内电极浆料质量不佳

(三)本体缺陷——外在因素

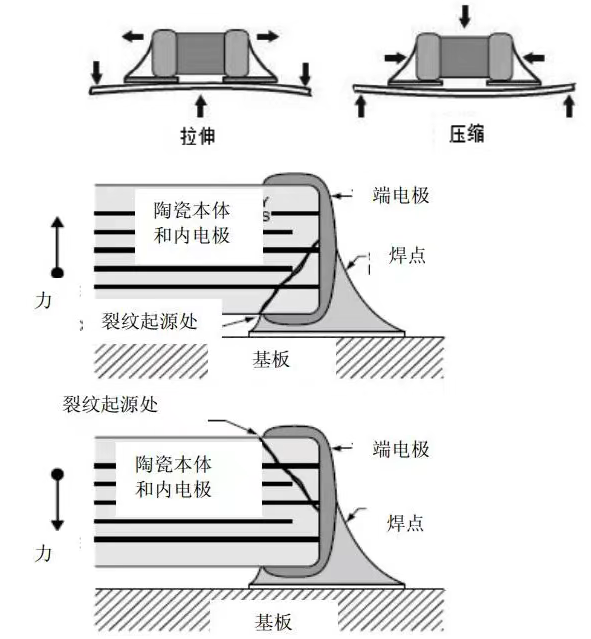

1. 机械应力裂纹
MLCC能够承受较大的压应力,但抗弯曲能力较差。当PCB板发生弯曲变形时,陶瓷基体不会随板弯曲,长边承受应力大于短边,超过瓷体强度时即产生裂纹。
典型裂纹形态: 45度裂纹、Y型裂纹

常见应力源:

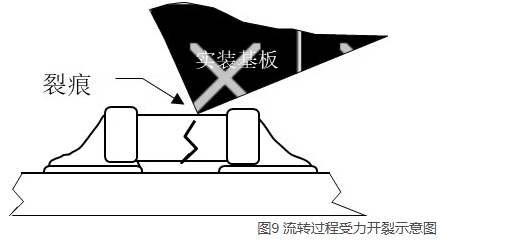

电路板操作、流转过程中的人/设备/重力因素
通孔元器件插入
电路测试、单板分割
电路板安装、点位铆接、螺丝安装

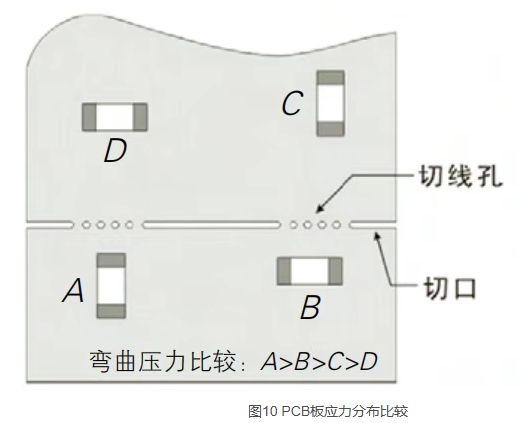

预防措施:
选择合适的PCB厚度
重元器件均匀摆放,减少重力造成的板弯曲
MLCC应尽量与分孔、切割线或切槽保持一定距离
MLCC贴装方向应与开孔、切割线平行
避免在螺丝孔附近放置MLCC,必要时采用引线式封装

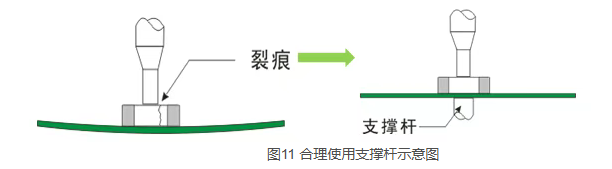

测试时合理使用支撑架,避免板受力弯曲

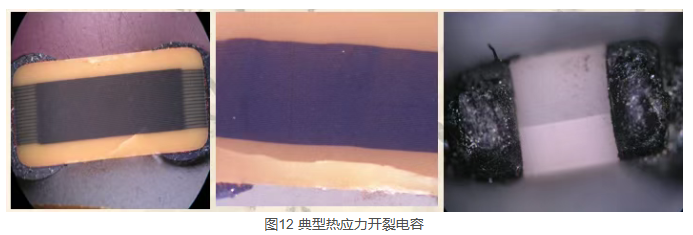

2. 热应力裂纹
电容受到过强热应力冲击时,裂纹无固定形态,可分布在不同切面,严重时在电容侧面形成水平裂纹。
产生原因: 电容本身耐焊接热能力不合格,或生产过程中引入热冲击(烙铁返修不当、SMT炉温不稳定、炉温曲线变化速率过快等)。
预防措施:
1210以上大尺寸MLCC不宜采用波峰焊接
温度跳跃不能大于150℃,温度变化不能大于2℃/s
预热时间应大于2分钟,焊接完毕自然冷却
手工焊接前增加预热工序,禁止烙铁头直接接触电容电极或本体
复焊应在焊点冷却后进行,次数不超过2次

3. 电应力裂纹

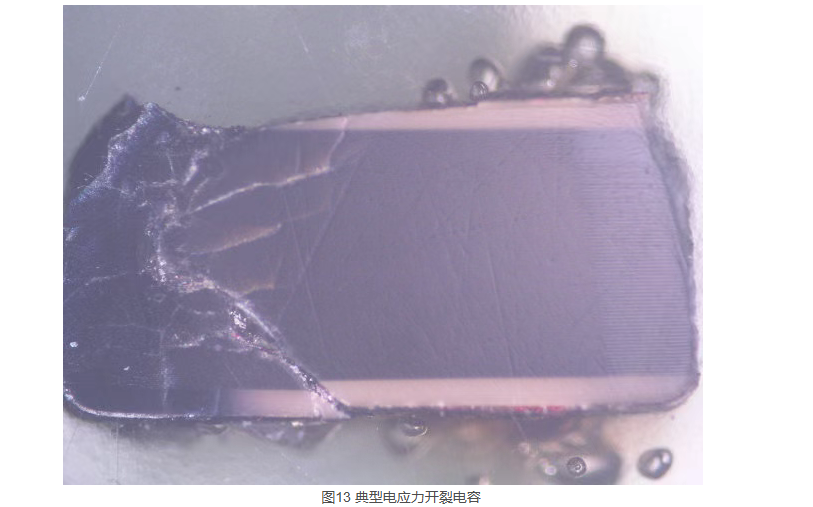

过电应力导致产品发生不可逆变化,表现为耐压击穿,严重时导致MLCC开裂、爆炸甚至燃烧。遭受过度电性应力伤害的MLCC,裂纹从内部开始呈爆炸状分散。
预防措施:
实际工作电压不能高于器件额定工作电压
避免浪涌、静电现象对器件的冲击

三、MLCC失效分析流程:五步定位法
作为专业的第三方检测机构,广东省华南检测技术有限公司在MLCC失效分析领域建立了标准化的五步分析流程:
外观检查 → 电性能测试 → X-ray检查 → 切片分析 → SEM/EDS成分分析

第一步:外观检查

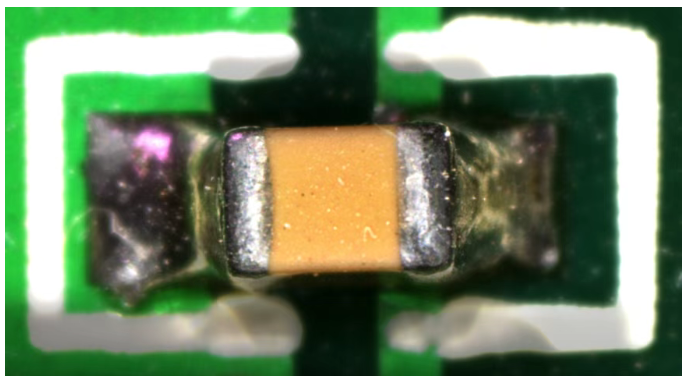

使用超景深数码显微镜进行立体外观观察,检查电容表面是否有开裂,多角度检查引脚侧面焊锡爬升情况。

第二步:电性能测试
对失效电容进行电性能参数测试,确认失效模式(短路、开路、参数漂移等)。

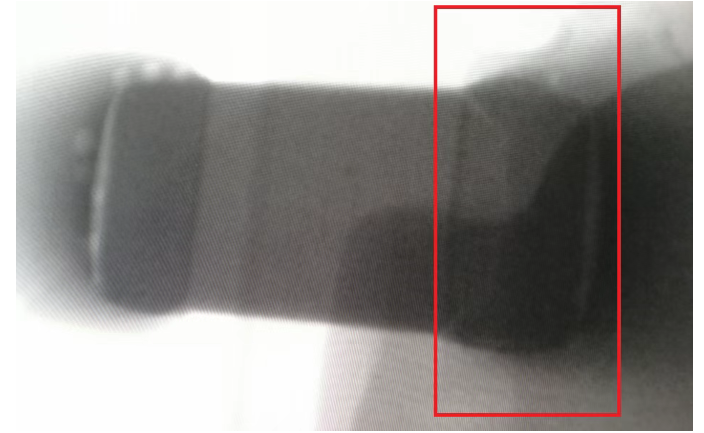

第三步:X-ray无损检测
对失效电容进行X射线检查,在不破坏样品的前提下观察内部结构缺陷,如裂纹、空洞、分层等。

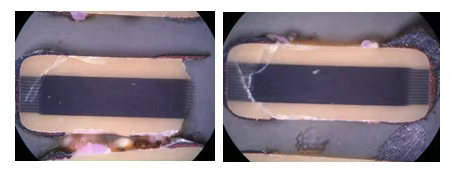

第四步:切片分析(金相制样)

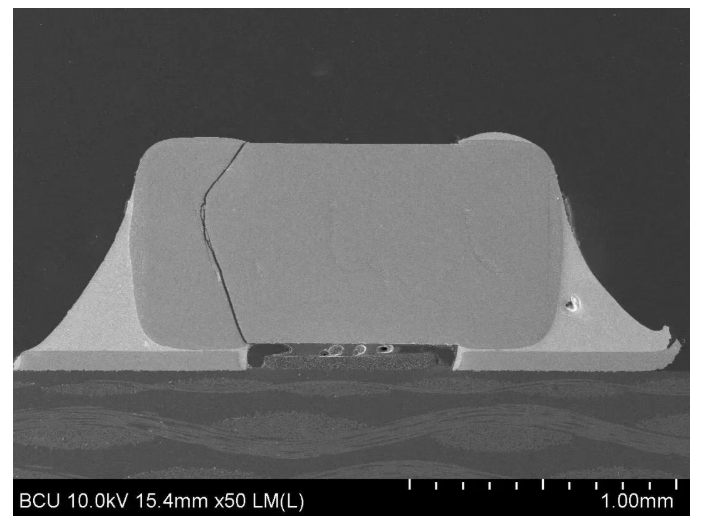

对电容进行金相切片处理,通过超景深数码显微镜和扫描电镜(SEM)观察截面裂纹形貌,判断裂纹起源和扩展路径。
典型案例分析:

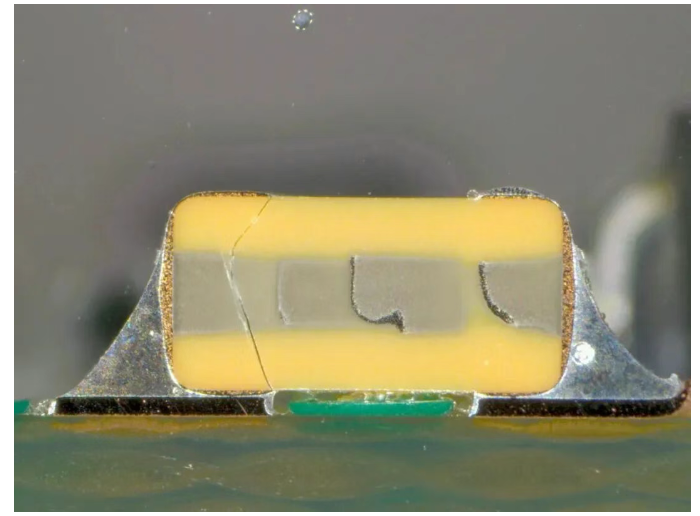

在一次MLCC失效分析案例中,切片分析显示电容内部裂纹起源于焊端附近,呈典型的Y字型分布,这是机械应力裂纹的典型形貌。通过对照可能的应力源进行排查,规范操作过程,最终成功解决了电容开裂问题。

第五步:SEM/EDS成分分析
利用扫描电镜(SEM)进行高倍形貌观察,结合能谱分析(EDS)对失效点进行局部成分分析,确定是否存在污染、氧化、材料异常等问题。

四、为什么选择专业的第三方检测机构进行MLCC失效分析?
广东省华南检测技术有限公司作为专业的第三方检测机构,在MLCC失效分析领域具备以下优势:

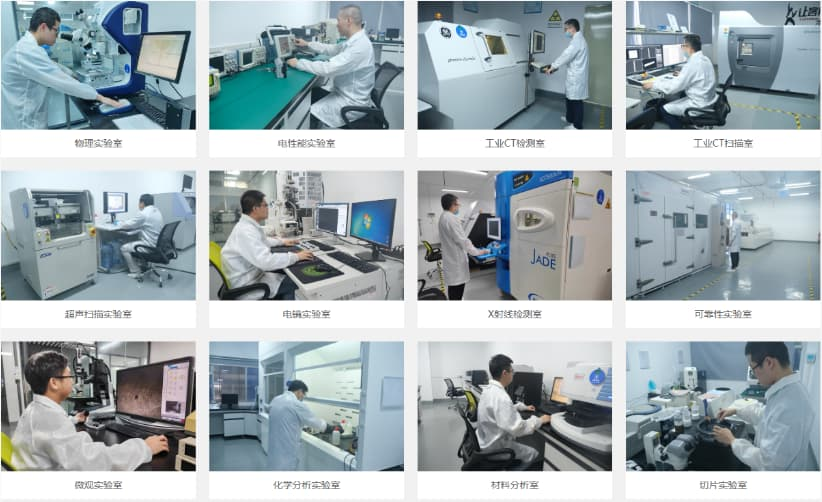

✅ 先进的检测设备:配备超景深数码显微镜、X-ray检测系统、扫描电镜(SEM)、能谱分析仪(EDS)等全套失效分析设备
✅ 丰富的分析经验:涵盖组装缺陷、本体缺陷(内在/外在因素)等各类MLCC失效模式
✅ 标准化分析流程:从无损检测到破坏性分析,确保失效根因定位精准
✅ 独立第三方立场:客观公正,为产品质量改进提供可靠依据

五、结语
MLCC失效是电子产品研发和生产中常见的问题,涉及材料、工艺、设计、操作等多个环节。通过系统化的MLCC失效分析,可以快速定位失效根因,为产品可靠性提升提供科学依据。

如果您在MLCC应用过程中遇到失效问题,欢迎联系广东省华南检测技术有限公司,我们将为您提供专业、高效、可靠的第三方检测服务。
