一、什么是集成电路开盖分析（Decap）

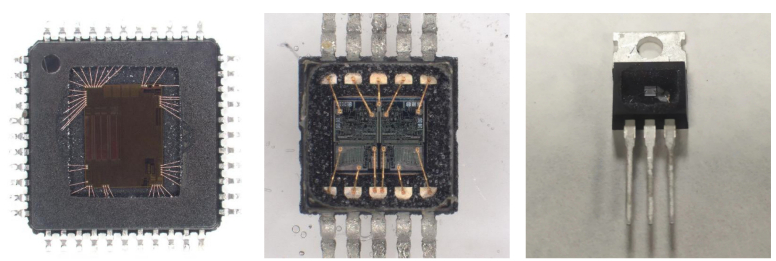

集成电路开盖分析，英文称 Decapsulation（简称 Decap），业内也称芯片开封、开帽、开盖，是指通过物理或化学手段，在不损坏芯片内部核心结构与功能的前提下，准确移除包裹芯片的外部封装体，使内部晶粒（Die）、邦定线（Bondwires）、焊盘（Pads）乃至引线框架（Lead-frame）完全暴露的关键工艺技术。

作为半导体失效分析链条中不可或缺的前置环节，Decap 是进行失效定位、真伪鉴别、逆向工程、工艺验证等后续深度分析的必备前提。只有精准、完整地暴露芯片内核，才能为后续的光学显微镜（OM）检查、扫描电镜（SEM）分析、热点定位（EMMI）、聚焦离子束（FIB）切割等高端检测手段铺平道路。

二、为什么需要集成电路开盖分析

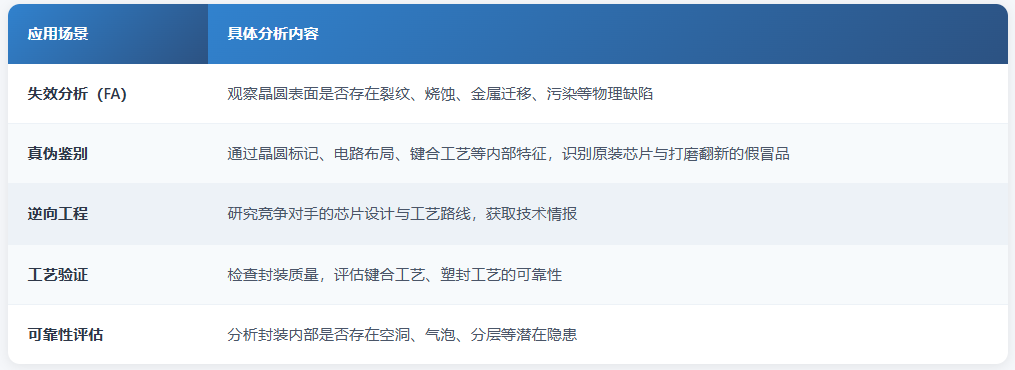

在半导体产业链中，芯片失效可能发生在设计、制造、封装、运输或使用等任何一个环节。当芯片出现功能性故障、参数漂移或可靠性问题时，仅凭外部电性测试往往难以定位根因。集成电路开盖分析的核心价值在于：

失效分析（FA）：观察晶圆表面是否存在裂纹、烧蚀、金属迁移、污染等物理缺陷

真伪鉴别：通过晶圆标记、电路布局、键合工艺等内部特征，识别原装芯片与打磨翻新的假冒品

逆向工程：研究竞争对手的芯片设计与工艺路线，获取技术情报

工艺验证：检查封装质量，评估键合工艺、塑封工艺的可靠性

可靠性评估：分析封装内部是否存在空洞、气泡、分层等潜在隐患

华南检测提示： 芯片开封是一项不可逆的精密操作，要求操作人员具备极高的专业技能和丰富的实践经验。成功的 Decap 必须满足：芯片表面无划伤/无污染/无腐蚀、电路结构完整无损、所有键合线完好无断裂、焊盘清晰可见且保持原有电性。

三、集成电路开盖分析的四大主流方法

根据封装材料和开封原理，目前主流的芯片开封方法主要分为化学开封、机械开封、激光开封和等离子开封四大类。实际应用中，经常采用多种方法结合的方式以达到最佳效果。

3.1 化学开封（Chemical Decapsulation）—— 主流、实惠

适用范围： 绝大多数塑料封装（环氧树脂）芯片

基本原理： 利用发烟硝酸（HNO₃）、发烟硫酸（H₂SO₄）等强酸，在加热条件下选择性溶解环氧树脂封装料，而不会腐蚀内部的硅晶粒、金属线和焊盘。

标准流程：

样品预处理： 去除 BGA 焊球或多余引脚，用异丙醇（IPA）清洁芯片表面，将芯片牢固固定在特制夹具上

滴酸腐蚀： 将夹具放置在加热台上（120-180℃），用滴管将预热酸液分次少量滴加到芯片顶部

终止反应与清洗： 芯片表面和键合线开始显露时立即停止滴酸，用大量去离子水冲洗，超声波清洗 3-5 分钟

检查与修整： 在显微镜下检查开封效果，如有残留塑封料可进行二次微量腐蚀

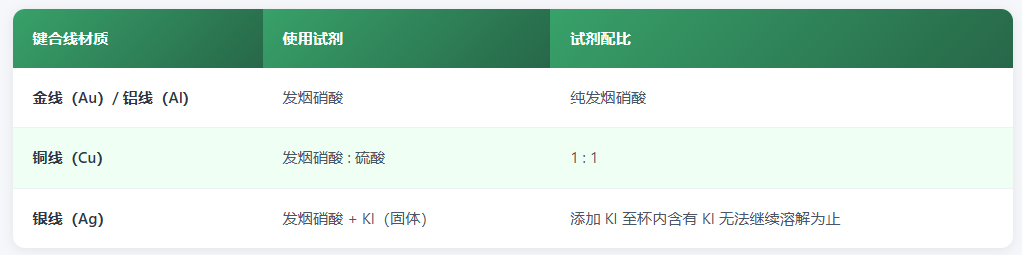

键合线类型与化学配方对照：

3.2 激光开封（Laser Decapsulation）—— 高精度、无接触

适用范围： 先进封装、超薄芯片、对应力敏感的器件、需要局部开封的样品

基本原理： 使用特定波长（红外或紫外）的脉冲激光束聚焦在封装材料表面，利用激光的高能量在极短时间内使局部封装材料瞬间加热、汽化或等离子化。

技术优势：

非接触式： 不会产生机械应力

高精度： 可实现微米级甚至纳米级的准确控制

局部开封： 是目前能实现只暴露芯片特定区域的方法

速度快、安全性高： 不使用危险化学试剂

行业趋势： 激光 + 化学混合开封工艺越来越普及。先用激光去除大部分塑封料，再用少量酸液去除最后一层残留，既提高了效率，又减少了化学腐蚀的风险。

3.3 机械开封（Mechanical Decapsulation）—— 适用于特殊封装

适用范围： 陶瓷封装、金属封装以及一些对化学腐蚀敏感的器件

主要方法：

研磨法： 使用不同粒度的砂纸或研磨膏逐层研磨封装体

铣削法： 使用高速精密铣刀在数控铣床上进行准确铣削

撬盖法： 适用于有金属顶盖的封装，加热软化焊料后用专用工具撬开顶盖

优缺点： 不使用化学试剂，安全环保；但容易产生机械应力，可能损伤芯片内部结构，精度相对较低。

3.4 等离子开封（Plasma Decapsulation）—— 温和、高选择比

适用范围： 陶瓷、金属等特殊封装，以及对化学和机械损伤都非常敏感的高端芯片

基本原理： 在真空环境下，通过射频电场将惰性气体（如氩气）电离成等离子体，利用等离子体的高能粒子轰击封装材料表面，实现材料的逐层去除。

优点： 环保无污染、对所有材料都有刻蚀能力、刻蚀均匀性好、不会产生机械应力和化学腐蚀

缺点： 设备成本高，刻蚀速度慢（通常需要 5-15 小时），不适合大批量处理

华南检测提示： 实际运用中常加 CF₄ 以增加反应速率（如 70% CF₄ + 30% O₂）。当刻蚀接近芯片表面时，改用纯氧等离子体，以防 CF₄ 腐蚀金线和芯片的钝化层。

四、华南检测集成电路开盖分析标准流程

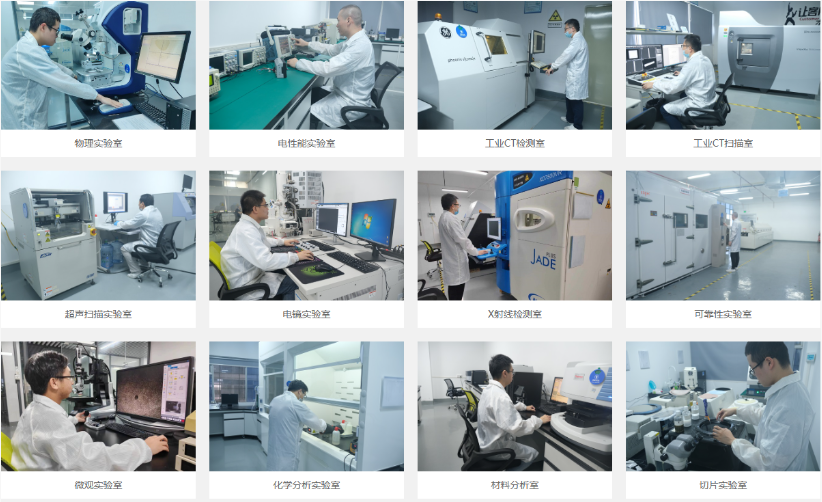

广东省华南检测技术有限公司已通过 CMA / CNAS / ISO17025 / ISO9001 资质认可，拥有完善的芯片、半导体器件失效分析工具，可为您提供专业的开封及失效分析服务。

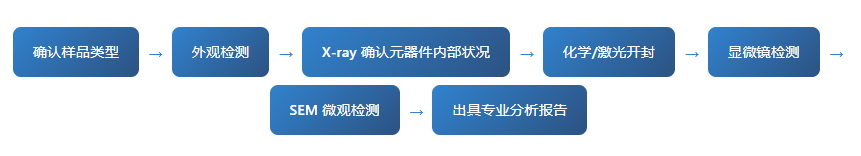

标准服务流程：

前期必须确认的关键信息：

芯片型号与批次： 确认样品身份，避免混淆

封装类型： BGA、QFP、QFN、SOT、SOP、COB、陶瓷封装、金属封装等

封装材料： 环氧树脂、陶瓷、金属、玻璃等

键合线材质： 金线、铜线、银线、铝线（直接决定化学试剂选择）

X-Ray 预检查： 确认芯片内部晶粒位置、大小、数量，邦定线布局，是否存在空腔、气泡等异常

五、集成电路开盖分析的关键注意事项

5.1 安全操作规范

所有化学操作必须在通风橱内进行，严禁在开放环境中使用强酸

操作人员必须佩戴完整的个人防护装备：防酸面罩、防酸手套、防酸围裙和护目镜

附近必须备有紧急洗眼器和冲淋装置，以及酸液泄漏应急处理包

5.2 工艺控制要点

"少量多次"原则： 化学开封越到最后越要少滴酸，勤清洗，以避免过腐蚀

温度控制： 注意控制开帽温度不要太高，过高温度会加速反应且可能损坏芯片内部结构

反应观察： 必须在显微镜下实时观察反应过程，一旦芯片表面和键合线开始显露，立即终止反应

清洗彻底： 残留酸液会继续缓慢腐蚀芯片，必须用大量去离子水冲洗并进行超声波清洗

5.3 样品保护要点

ESD 防护： 全程做好静电防护，避免静电放电损坏芯片

键合线保护： 铜线和银线比金线更容易被酸腐蚀，需要特别注意控制腐蚀时间和酸液浓度

机械损伤防护： 清洗和转移过程中，注意镊子勿碰到金丝和芯片表面

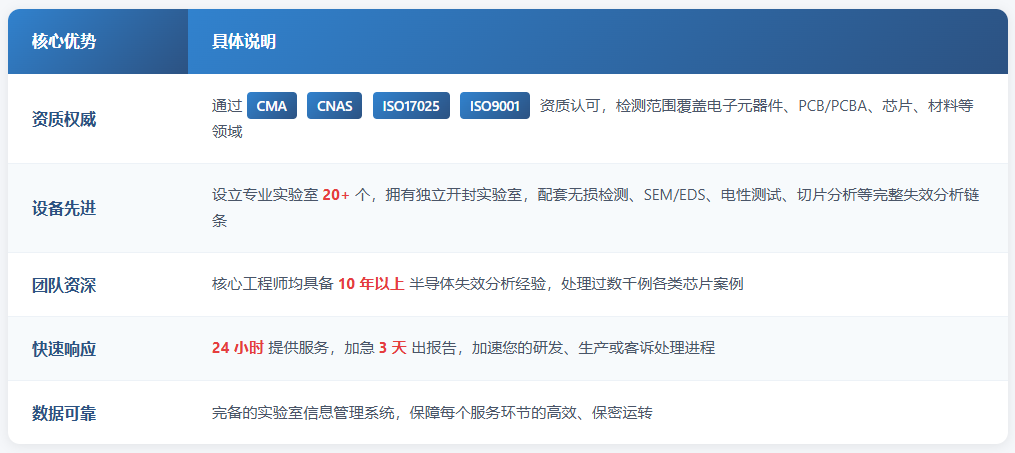

六、为什么选择华南检测

华南检测：https://www.gdhnjc.com/

七、总结与展望

随着半导体技术向更高集成度、更先进封装（如 3D 封装、Chiplet）方向发展，集成电路开盖分析技术也在不断演进。激光开封和等离子开封技术将得到更广泛的应用，激光 + 化学、激光 + 等离子等混合工艺将成为主流。 同时，随着人工智能和自动化技术的发展，全自动智能开封设备也将逐步普及，进一步提高开封的成功率和一致性。

对于芯片制造商、方案商和终端用户而言，选择一家资质齐全、设备先进、团队经验丰富的第三方检测机构进行集成电路开盖分析，是确保产品质量、快速定位失效根因、降低质量风险的关键保障。
