你有没有遇到过这种情况：产品出厂测试全过，发到客户手里用了一年半，突然大批量“罢工”？拆开一看，几个二极管直接掉了，焊盘上光秃秃的。这不是个例，而是典型的PCBA失效分析要解决的难题。

今天不讲虚的，直接给一个我们广东省华南检测技术有限公司经手的真实案例，某PCBA灌胶后使用一年半，二极管脱落。通过完整的PCBA失效分析流程，我们找到了真凶：焊点疲劳开裂。下面一步步拆解，让你下次遇到类似问题也能快速定位。

一、案例背景：一款PCBA的“离奇”失效

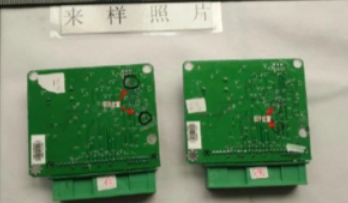

客户送来一块失效板，整板灌过胶。把胶剥离后，肉眼就能看到几个二极管已经歪斜，有的直接掉了下来。注意，掉的全是二极管，别的元器件纹丝不动。这说明了什么？不是灌胶工艺整体出问题，而是二极管焊点本身有隐患。PCBA失效分析的第一步，就是通过这种“异常分布”锁定怀疑对象。

如果您是研发或质量工程师，看到这种情况，第一反应可能是“焊锡质量不行”或“炉温没设好”。但别急，真相往往更隐蔽。

二、PCBA失效分析全过程：从外观到电镜

我们按标准流程，一步步动手检测。

2.1 外观检查：焊脚与焊盘分离

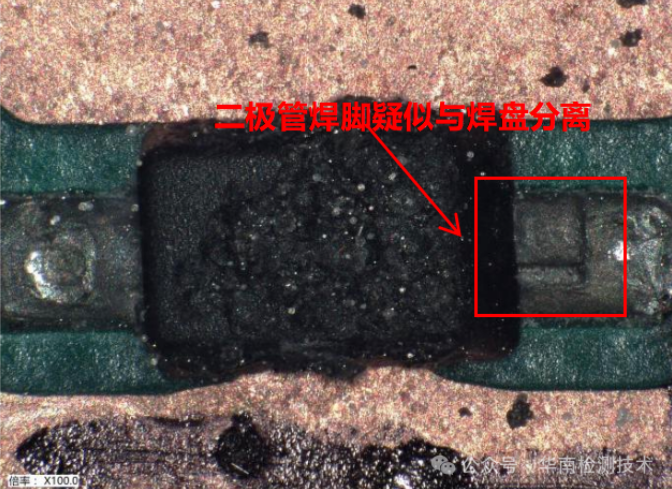

光学显微镜下观察，失效二极管其中一个焊脚已经和焊盘完全分开，另一个焊脚虽然还连着，但周围有明显发黑的痕迹。注意，焊脚本身的爬锡是正常的，说明回流焊时锡膏熔化没问题。这个细节很关键，如果爬锡差，那是可焊性不良；爬锡正常却开裂，问题出在服役过程。

2.2 金相切片：裂纹出现在焊料内部

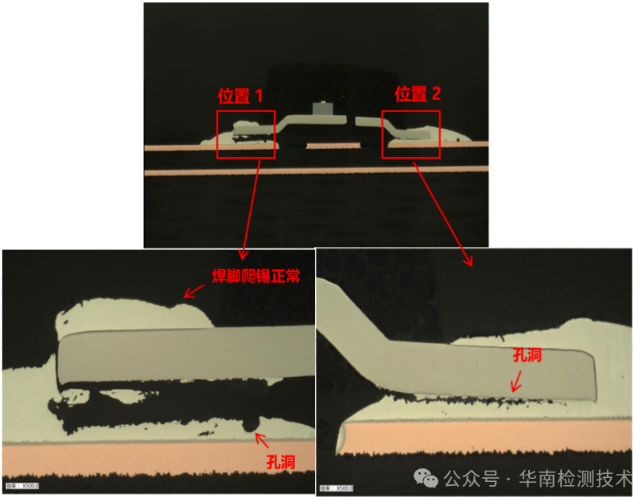

把样品镶嵌、研磨、抛光，在金相显微镜下一看，更清楚了：一侧焊脚与焊盘完全分离，另一侧焊脚根部已经有贯穿性裂纹。开裂位置附近还能看到少量微孔洞。PCBA失效分析中，金相切片是判断开裂位置和形貌的“铁证”。

2.3 SEM+EDS：排除污染，锁定疲劳

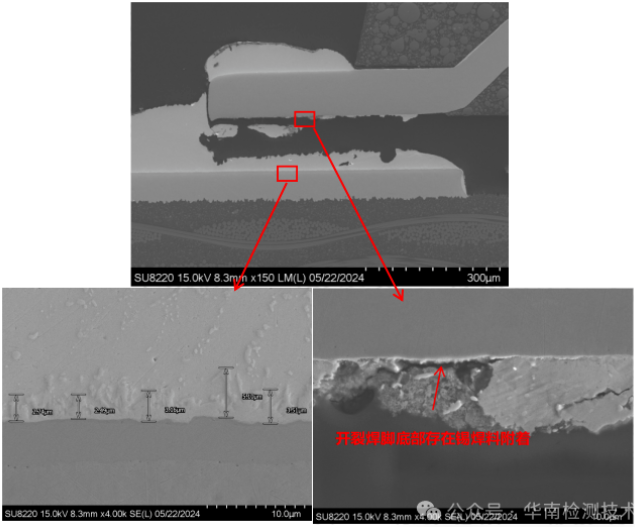

把失效二极管放进扫描电镜（SEM），放大看开裂面。发现一个反直觉的现象：焊脚底部居然附着着一层完整的锡焊料！也就是说，焊料和二极管焊脚结合得很好，开裂不是发生在“焊料-焊脚”界面，而是发生在焊料内部。

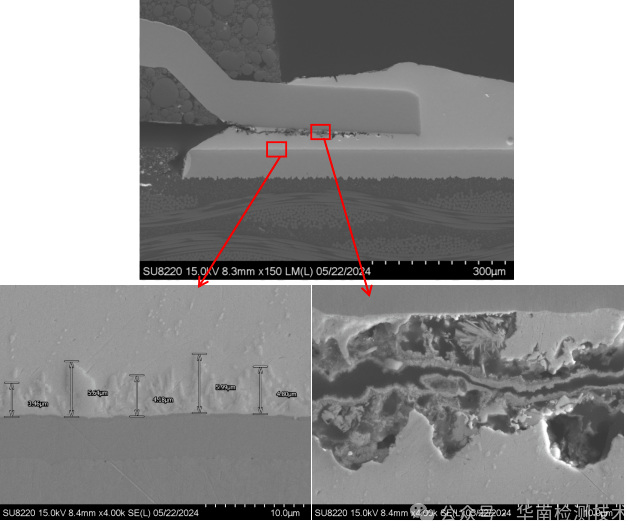

再看IMC（金属间化合物）厚度，1-3微米，正常范围，说明焊接时的热量和时间是合适的。EDS能谱分析也没有检出氯、硫等异常元素，排除了腐蚀或污染导致开裂。

那开裂到底怎么来的？答案就是：低周疲劳。焊点在长期服役中，由于温度循环（比如设备每天开关机、环境温度变化）产生周期性热应力，焊料内部逐渐萌生微裂纹，裂纹扩展，最终断开。PCBA失效分析的结论很明确：这不是生产缺陷，而是设计或使用工况下的疲劳失效。

三、结论：焊点疲劳开裂，元凶是温度和应力

综合所有数据，我们给出的PCBA失效分析结论是：二极管焊点属于疲劳开裂，直接诱因有两个。

1、服役工作温度：该PCBA在封装后整体灌胶，散热变差，二极管又是发热较大的器件，焊点反复承受热胀冷缩。

2、三防漆堆积：拆胶后发现，PCBA某些位置三防漆涂覆过厚、不均匀，局部应力集中，加速了裂纹萌生。

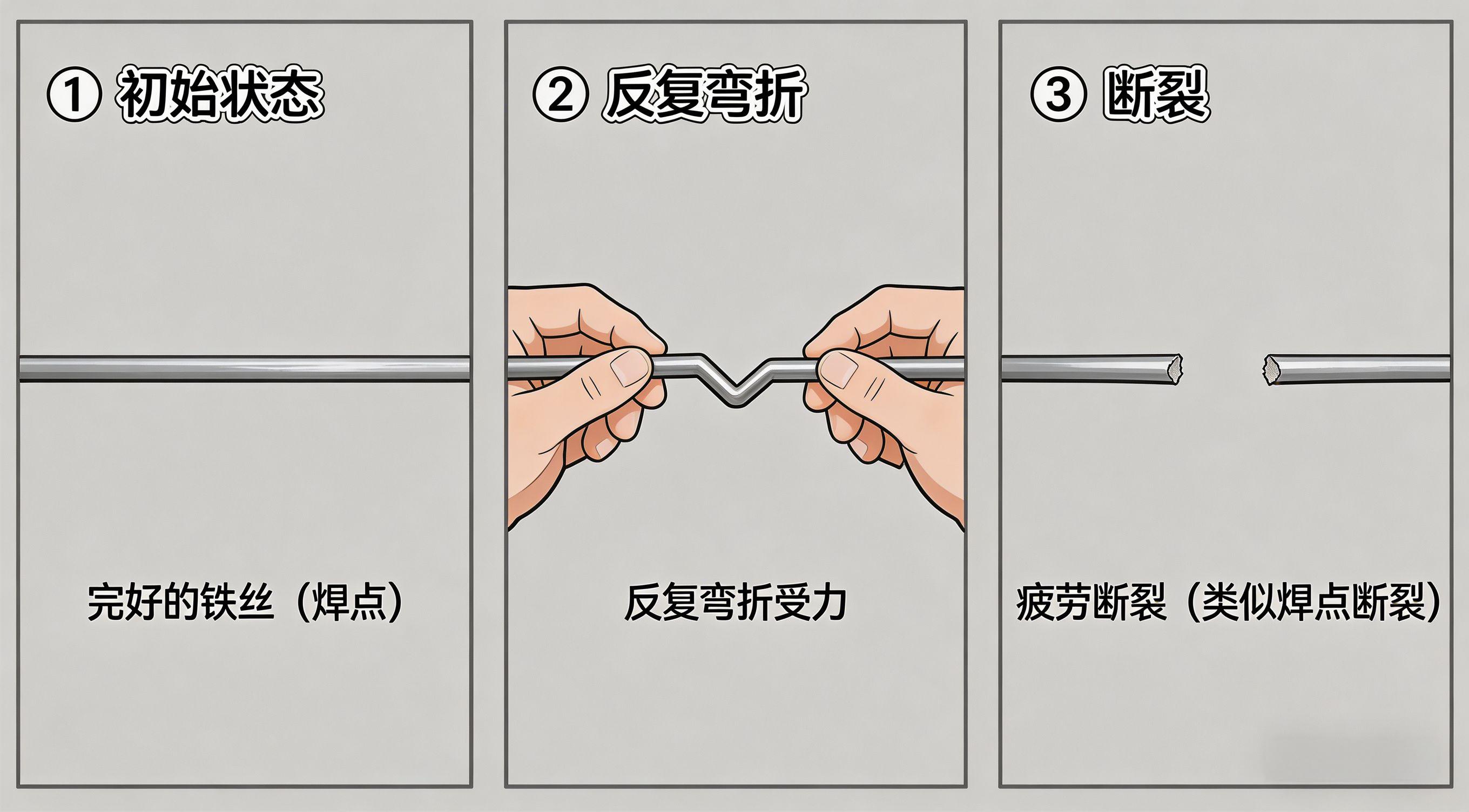

简单说，焊点就像一根铁丝，你反复弯折它，迟早会断。焊点内部每天被“弯折”几千次，一年半断裂，完全符合疲劳寿命规律。

四、如何快速验证PCBA焊点可靠性？华南检测来帮您

看到这里，您可能会问：我手里正在做的产品，怎么提前发现焊点疲劳风险？或者已经出现类似失效，怎么快速找到根因？

别自己猜。PCBA失效分析需要专业设备和方法，比如金相切片、SEM、EDS、染色渗透试验、温度循环测试等等。

这些我们广东省华南检测技术有限公司都能做。

针对焊点疲劳开裂，我们特别推荐两种“检测式”服务，而不是只给改进建议：

• 温度循环后金相检查：模拟1-2年使用工况，快速评估焊点寿命。

• 三防漆涂覆质量检测：用显微镜和能谱分析涂覆均匀度、厚度及污染物，从源头控制应力集中。

您不需要自己买几百万的设备，只需要把失效板或新样品寄给我们，3-5个工作日就能拿到带原因定位和改善方向的报告。PCBA失效分析，找华南检测，省心、专业、不绕弯。

五、常见问题解答（FAQ）

问1：焊点疲劳开裂和冷焊、虚焊怎么区分？

答：冷焊或虚焊通常在出厂后短期内就会失效，且开裂界面光滑、IMC层异常薄或不连续。而疲劳开裂有明显的使用周期（如本例一年半），开裂面呈麻面或韧窝状，IMC厚度正常。华南检测可通过金相切片+SEM直接区分。

问2：三防漆堆积为什么会导致焊点疲劳？

答：三防漆堆积会在局部形成较硬的约束层，当温度变化时，焊点热膨胀被限制，产生额外的剪切应力。长期循环下，焊点内部更容易萌生裂纹。我们曾检测过一个案例，去掉堆积的三防漆后，同款PCBA寿命提升了3倍。

问3：做一次PCBA失效分析需要多长时间？

答：标准流程（外观+金相切片+SEM/EDS）一般3-5个工作日。如果需要加做温度循环模拟或染色试验，大约7-10个工作日。加急可沟通。

问4：只有一块失效板，能做分析吗？

答：可以。PCBA失效分析属于破坏性检测，1块样品就足够。我们会保留关键区域的金相照片和电镜图片作为证据。建议同时提供1-2块良品板做对比，结论更准确。

问5：分析报告会包含改进建议吗？

答：会。我们的报告不仅给出失效原因（如焊点疲劳、IMC异常、污染等），还会针对您的生产工艺或设计给出具体可落地的建议，比如调整回流焊曲线、优化散热结构、管控三防漆厚度等。

关于广东省华南检测技术有限公司

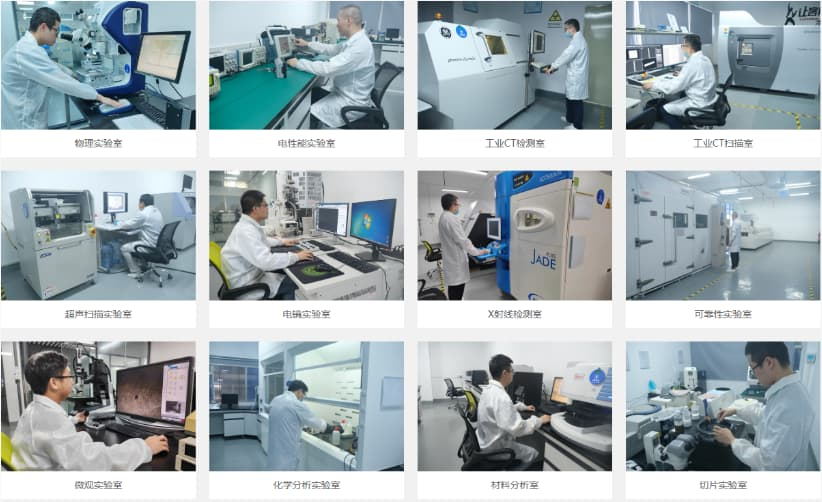

我们是一家专注于电子元器件及PCBA可靠性测试、失效分析的第三方检测机构，拥有CNAS资质和十余年行业经验。服务包括：金相切片、SEM/EDS、X-RAY无损检测、染色试验、温度循环、盐雾腐蚀等。无论您是研发阶段找bug，还是客退品分析定责，欢迎随时沟通。
