工业CT无损检测的优势与劣势：225kV高穿透力如何重塑制造业质检

工业CT无损检测的优势与劣势：225kV高穿透力如何重塑制造业质检

工业CT无损检测正在成为制造业质量控制的“透视眼”。对于汽车、电子、航空航天等领域的工程师而言，如何在不破坏产品的前提下看清内部结构，始终是个技术难题。工业CT无损检测技术恰好解决了这一痛点，它利用X射线穿透样品，通过计算机重构出三维图像，让内部缺陷无处遁形。本文将从技术原理出发，全面解析工业CT的优势与局限，并结合岛津225kV高能量设备，为您展示这项技术如何在高密度材料检测中发挥关键作用。

什么是工业CT无损检测？原理与核心价值

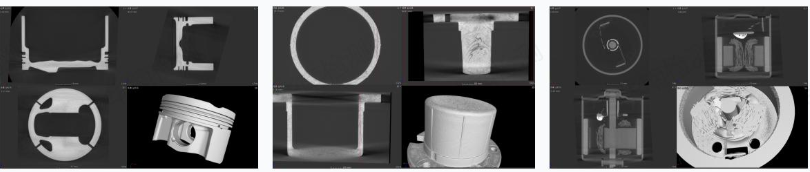

工业CT无损检测，全称工业计算机断层扫描检测，是一种无需破坏样品即可获取内部三维结构的先进技术。其工作原理与医院里的CT类似，但应用于工业领域，检测对象从人体变成了零部件或材料样品。

对于制造业工程师来说，这项技术的核心价值在于“看得见、测得准”。传统的破坏性检测需要切割样品，不仅耗时，还会破坏样品本身。而工业CT能够在不损伤产品的前提下，清晰呈现内部的气孔、裂纹、夹杂物等缺陷，甚至还能进行精密尺寸测量。

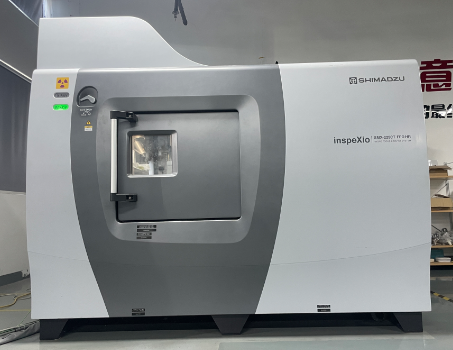

以我们实验室的岛津SMX-225CT工业CT设备为例，它配备了225kV的高压X射线源，这意味着对高密度材料（如铝合金压铸件、不锈钢部件）具有更强的穿透能力，能够轻松看清厚壁工件内部的结构细节。对于质检工程师来说，这无疑是一双能够“透视”的火眼金睛。

一、工业CT无损检测的五大核心优势

1、高穿透力：225kV电压带来检测深度突破

工业CT无损检测直观的优势就是穿透力。普通检测方法难以观察的厚重部件内部，在工业CT面前无所遁形。我们的岛津SMX-225CT工业CT设备采用225kV高电压，特别适合检测汽车发动机缸体、航空航天铝合金结构件等高密度材料。

举个例子，当一个铝合金压铸件厚度达到50mm时，普通X射线设备可能已经力不从心。但在225kV高压下，射线能够轻松穿透，清晰成像。这种高穿透力让工程师们无需再为“看不透”而烦恼，直接获取内部真实数据。

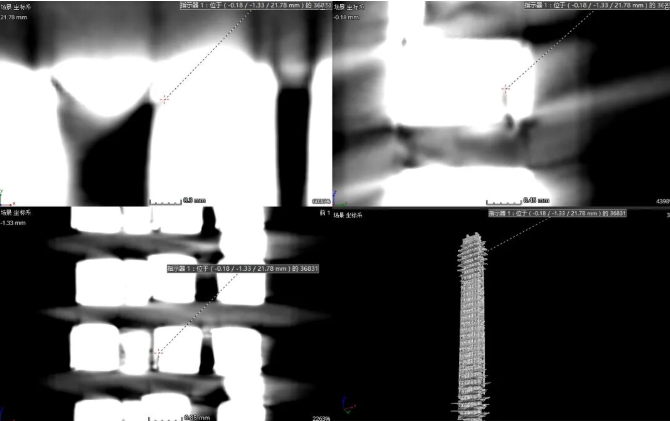

2、内部缺陷检测：发现肉眼看不见的微小裂纹

工业CT无损检测能够发现传统方法难以察觉的内部缺陷。无论是铸件中的缩松缩孔，还是焊接件内部的未熔合，甚至是电子元器件中的虚焊，都能通过工业CT精准定位。

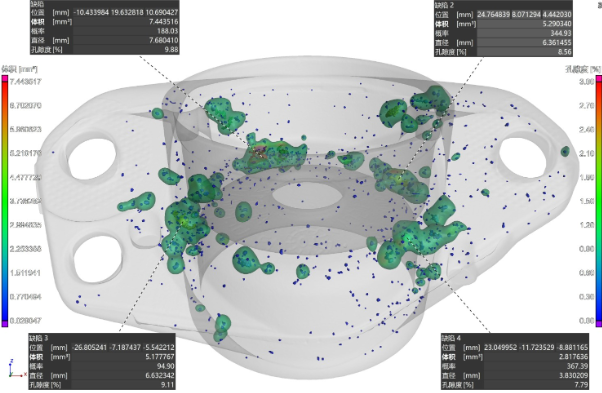

特别值得一提的是，工业CT还能对缺陷进行定量分析。工程师不仅能看到气孔的存在，还能精确测量其直径、体积，甚至计算孔隙率。这对于评估产品寿命和可靠性至关重要。极限分辨率可达1-3微米的设备，足以捕捉到发丝直径级别的微小缺陷。

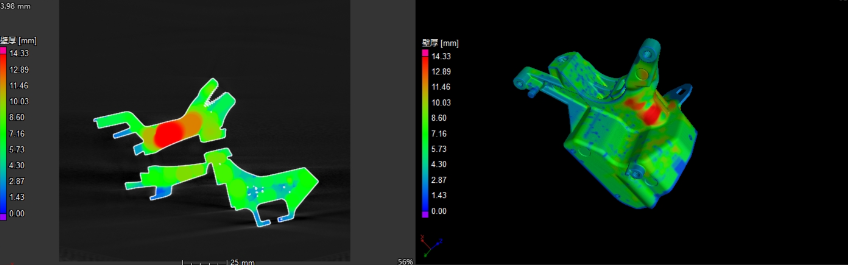

3、三维尺寸测量：一次扫描获取全尺寸数据

除了缺陷检测，工业CT无损检测还能实现高精度的三维尺寸测量。传统三坐标测量只能测量表面可达的点位，而工业CT可以获取内外表面的完整点云数据。

这意味着工程师可以直接将扫描数据与CAD设计模型进行比对，生成色彩偏差图，直观显示哪些部位尺寸超差、哪些壁厚不足。这种全尺寸测量能力，对于复杂内腔结构的产品（如燃油喷嘴、冷却水道）尤为重要，因为这些部位传统量具根本进不去。

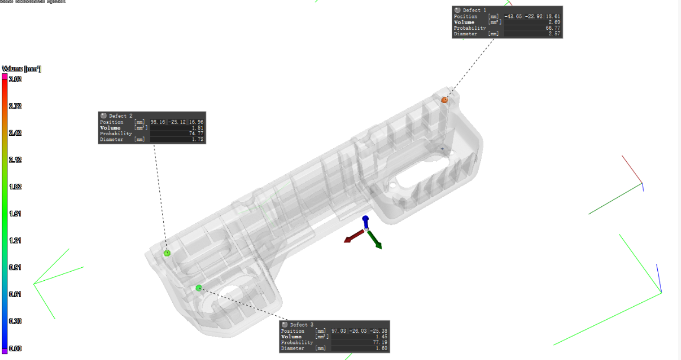

4、逆向工程与内部结构分析

工业CT无损检测还能为逆向工程提供强大支持。对于内部结构复杂的样品，比如装配好的组件，工业CT可以无损获取所有零件的装配关系和内部结构，为产品改进提供依据。

有时候客户想知道某个竞品内部结构如何，或者想分析自己产品装配后内部间隙是否合理，工业CT就是很好的工具。扫描得到的三维模型可以直接导入CAD软件进行逆向设计，极大缩短了产品研发周期。

5、数据可追溯性：永久保存的数字化档案

工业CT无损检测产生的数据是数字化的三维模型，可以永久保存、随时调阅。这对于需要长期质量追溯的行业（如航空航天、医疗器械）来说，价值巨大。

当客户对几年前生产的产品质量提出质疑时，如果当时做了工业CT检测，可以直接调出原始数据重新分析，无需再次切割样品。这种数据可追溯性，让质量管控有了实实在在的依据。

二、工业CT无损检测的劣势与应对策略

任何技术都有其局限性，工业CT无损检测也不例外。坦诚面对这些局限，并找到应对方案，才是专业检测机构应有的态度。

1、设备成本较高：专业机构服务更经济

工业CT设备本身价格昂贵，尤其是高能量、高分辨率的设备，动辄数百万甚至上千万。对于大多数制造企业来说，自购设备不仅投资大，还需要配备专业操作人员和维护团队，成本压力很大。

应对策略：这正是第三方检测机构的优势所在。像我们广东省华南检测技术有限公司，投资引进岛津SMX-225CT等高端设备，为企业提供按需检测服务。企业无需一次性投入巨资，只需按样品数量付费，既能享受高端设备带来的检测精度，又能将资金集中于核心业务。

2、样品尺寸与重量受限：了解设备极限才能避免浪费

工业CT无损检测对样品尺寸和重量有一定限制。以我们的岛津SMX-225CT为例，最大可检测样品尺寸为300*400mm，最大重量为15KG。超出这个范围的样品，就无法放入设备腔体内进行检测。

应对策略：客户送样前，建议先与我们沟通样品尺寸和重量。对于大尺寸工件，可以考虑分区扫描后拼接，或者采用其他检测方法作为补充。了解设备极限，才能避免样品寄来后无法检测的尴尬。

3、分辨率与样品尺寸成反比：参数匹配决定检测效果

这是工业CT检测中非常关键的一点：分辨率与样品尺寸、材质、电压密切相关。同样一台设备，检测小样品时可以达到微米级分辨率，但检测大样品时，分辨率会明显下降。

根据我们设备的实际参数，极限分辨率为1-3微米，但这是针对小尺寸、低密度样品而言。随着样品尺寸增大，射线穿透路径变长，散射增加，分辨率会相应降低。这不是设备质量问题，而是物理原理决定的。

应对策略：工程师在规划检测方案时，需要明确“我要观察的结构尺寸有多大”。根据这个尺寸来反推所需分辨率，再判断当前设备能否满足。比如您想观察120微米的气孔，理论上需要24-40微米的分辨率才能清晰成像。提前沟通检测目标，我们才能为您匹配合适的参数。

4、扫描时间较长：合理规划检测周期

高精度的工业CT无损检测往往需要较长的扫描时间。一次完整的扫描加重构，短则几十分钟，长则数小时甚至更久。如果样品数量多，检测周期就会相应延长。

应对策略：建议客户在研发阶段或批量检测前，提前规划检测需求。对于急件，也可以与我们协商加急服务。同时，专业检测机构通过优化扫描参数和流程，可以在保证质量的前提下尽可能缩短时间。

三、工业CT扫描样品须知：如何确保检测效果

为了让您的检测更顺利、结果更准确，送样前请了解以下几点：

样品要求：尺寸、重量与材质

我们的岛津SMX-225CT工业CT设备对样品有明确要求：

最大尺寸：300*400mm，超出此范围无法放入腔体

最大重量：15KG，过重会影响转台精度

材质要求：无特殊限制，但高密度材料需要更高电压

送样前请先确认样品是否符合这些基本要求，避免往返寄送的麻烦。

四、如何确定检测电压与分辨率

这是工业CT检测中专业、也容易忽略的环节。许多客户以为分辨率越高越好，其实不然。合适的分辨率取决于您要观察的结构尺寸。

根据我们设备的实际测试经验：需要观测的结构尺寸，通常是所需分辨率的3-5倍。这是因为在探测器上，结构投影需要覆盖3-5个探元才能被可靠识别。

举例说明：

如果您要观察的孔隙直径为120微米，那么所需分辨率应为24-40微米（120÷3至120÷5），分辨率设置过高（比如10微米），不仅扫描时间长，还可能因噪声增加反而看不清。

这个专业判断需要经验丰富的检测工程师来完成。因此，送样时请尽可能详细地告诉我们您的检测目标，我们会为您匹配合适的参数。

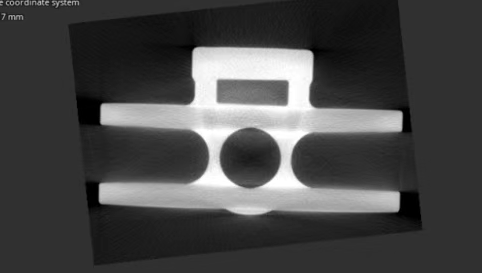

五、真实案例：225kV工业CT如何发现精密压铸件内部缺陷

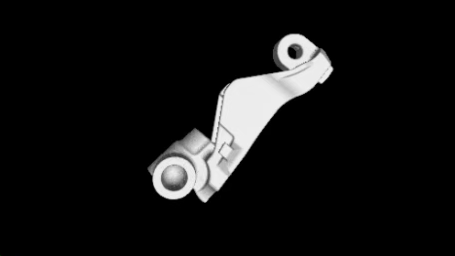

某汽车零部件供应商生产一批铝合金转向节，在后续加工中发现部分产品出现不明原因的漏气问题。传统X射线探伤仪只能看到平面影像，无法判断缺陷的空间分布，客户急需找到根本原因。

客户将样品送至我们实验室，使用岛津SMX-225CT工业CT设备进行检测。考虑到转向节壁厚较大且为铝合金材质，我们选择了180kV电压，配合适当的滤波片，确保射线能够穿透的同时获得最佳对比度。

扫描结果显示，在转向节内部特定区域存在密集的缩松缺陷，这些缩松呈三维网状分布，贯穿了产品壁厚。传统二维X射线之所以难以发现，正是因为这些缺陷在平面投影上被重叠的实体结构掩盖了。

基于工业CT提供的三维数据，客户确认了铸造工艺中该区域冷却速度过慢的问题，调整工艺参数后，缺陷率从15%下降至2%以内。这个案例充分说明，工业CT无损检测不仅是发现缺陷的工具，更是工艺改进的依据。

六、为什么选择专业工业CT检测机构

对于大多数制造企业来说，选择专业的第三方检测机构进行工业CT无损检测，是性价比高的方案。

专业机构如广东省华南检测技术有限公司，拥有岛津SMX-225CT等高端设备，积累了丰富的检测经验。我们不仅知道如何操作设备，更懂得针对不同样品、不同检测目标，选择合适的参数。从样品预处理、扫描参数设置，到三维重构、数据分析，每个环节都有专业工程师把控。

更重要的是，第三方机构保持客观中立，检测结果更具公信力。无论是内部质量管控，还是向客户证明产品质量，第三方检测报告都更具说服力。
