PPTC自恢复保险丝失效分析

发布日期:2024-06-12阅读量:568
  • 0
  • PPTC自恢复保险丝是一种特殊的保护元件,它能够在电路中起到过电流保护的作用。与传统的一次性熔断器不同,PPTC自恢复保险丝在过电流情况下会暂时增加电阻,从而限制电流流动,防止电路损坏。一旦过电流问题解决,PPTC自恢复保险丝可以自动恢复到正常状态,继续保护电路。

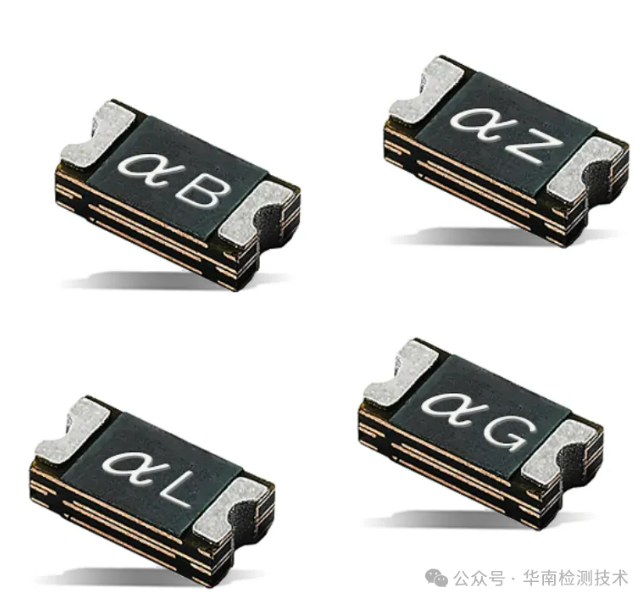

    PPTC自恢复保险丝失效分析

    失效分析通常包括以下几个方面:

    1、设计问题:如果PPTC自恢复保险丝的参数设计不合理,比如额定电流过低或恢复时间过长,可能无法满足电路的保护需求,导致失效。

    2、环境因素:温度、湿度等环境条件的变化可能会影响PPTC自恢复保险丝的性能。例如,在高温环境下,其电阻可能会降低,导致保护功能失效。

    3、制造缺陷:生产过程中的缺陷,如材料不均匀、结构缺陷等,也可能导致PPTC自恢复保险丝在实际应用中失效。

    4、使用不当:如果电路设计不当或使用过程中超出了PPTC自恢复保险丝的承受范围,也可能导致其失效。

    5、老化问题:随着时间的推移,PPTC自恢复保险丝可能会出现材料老化,性能下降,最终导致失效。

    6、外部冲击:电路中的外部冲击,如电压尖峰或机械冲击,也可能使PPTC自恢复保险丝损坏。


    PPTC自恢复保险丝失效分析案例

    PPTC自恢复保险丝阻值变大,现根据要求对其进行失效分析。

    PPTC自恢复保险丝失效分析


    一、PPTC自恢复保险丝失效分析测试



    1.外观检查


    外观检查不良品PPTC无明显外观异常。



    2.电特性测试


    测试不良品PPTC两极之间的电阻值为13.79Ω,良品阻值9.84mΩ,不良品常温阻值均超出规格范围。




    PPTC自恢复保险丝失效分析

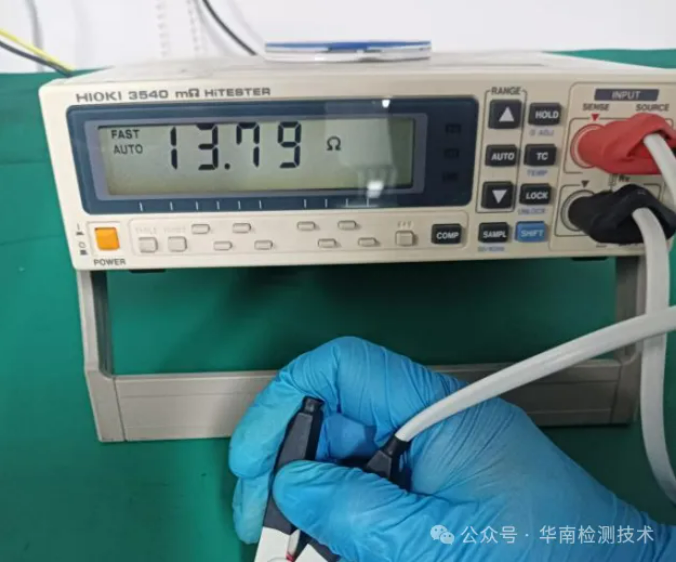

    不良品电阻测试值



    PPTC自恢复保险丝失效分析

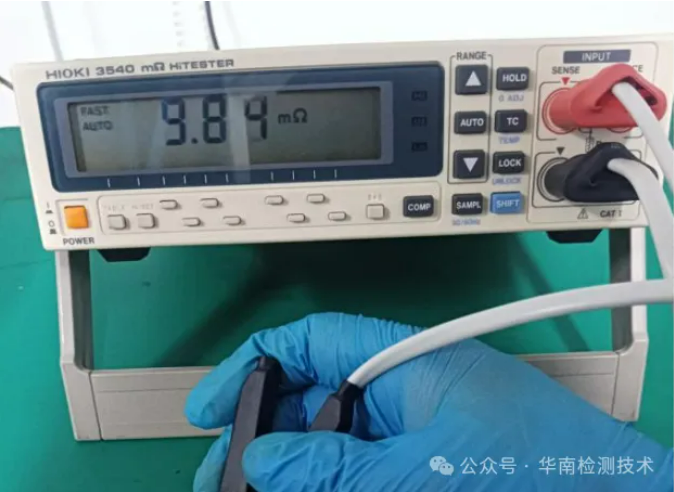

    良品电阻测试值


    3.X-Ray检测

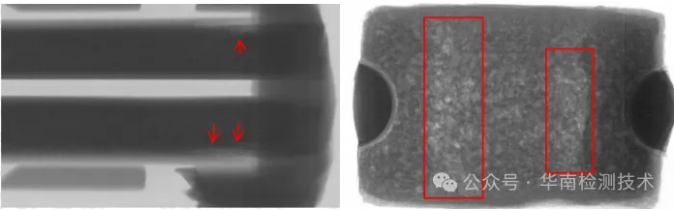

    对不良品做X-ray检测,不良品内部有分层,介质中呈现疏松多洞异常,良品均无异常。



    失效分析机构

    不良品内部形貌图



    4.切片分析


    对不良品和良品做切片分析,结果显示不良品内部均有空洞或分层,良品均无异常。


    失效分析费用

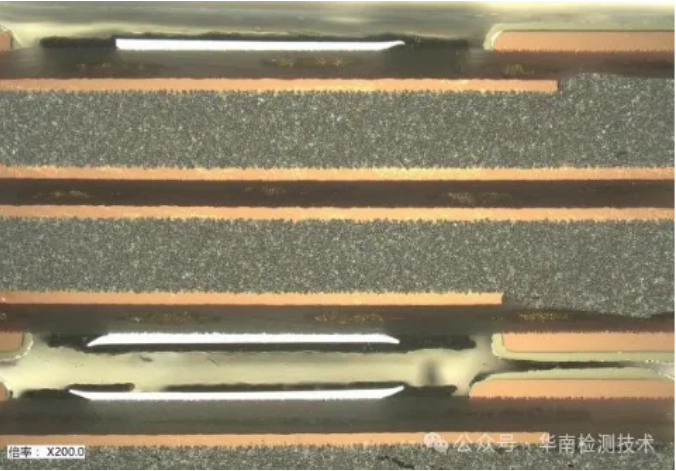

    良品切片形貌图


    失效分析多少钱

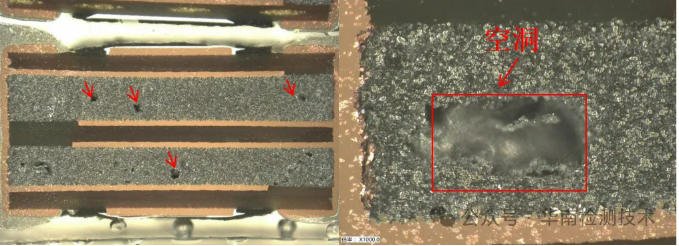

    不良品切片形貌图


    5.SEM检测

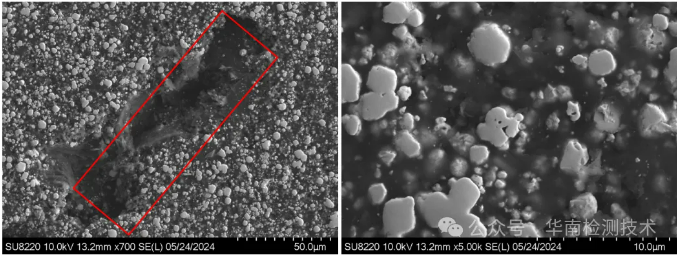

    SEM观察不良品内部均有分层或空洞,高分子材料和金属颗粒分布不均匀,良品均无异常。



    元器件失效分析

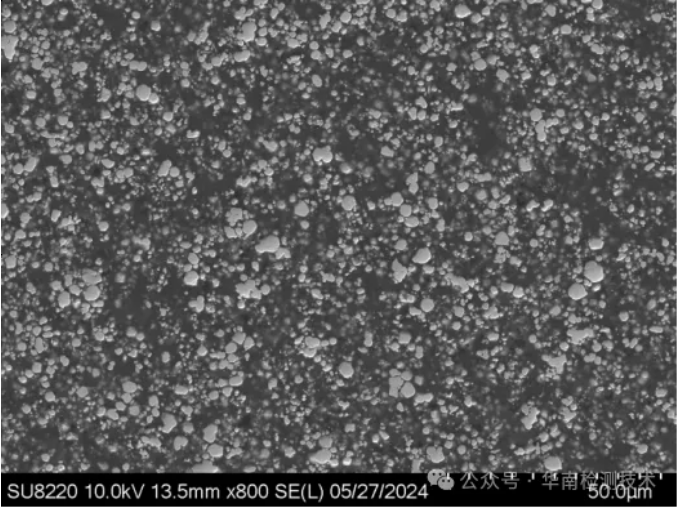

    良品 SEM形貌图



    元器件失效分析机构

    不良品 SEM形貌图



    6.EDS检测


    成分分析良品和不良品内部的材料种类无差异,金属颗粒成分均为钨元素,高分子材料主要元素均为碳氧元素。




    元器件失效分析费用

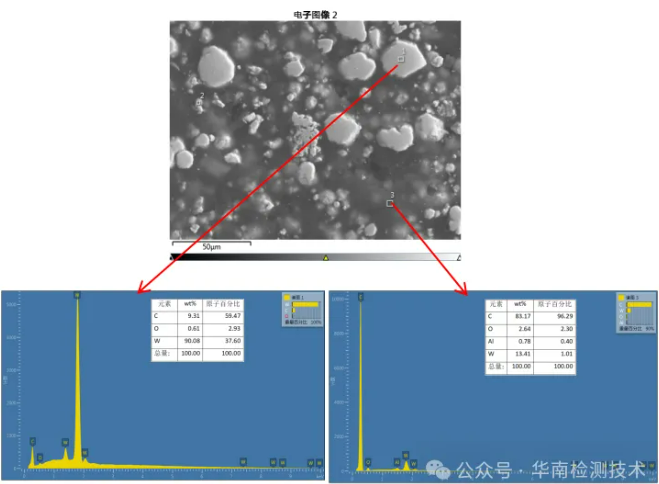

    良品EDS谱图




    元器件失效分析多少钱

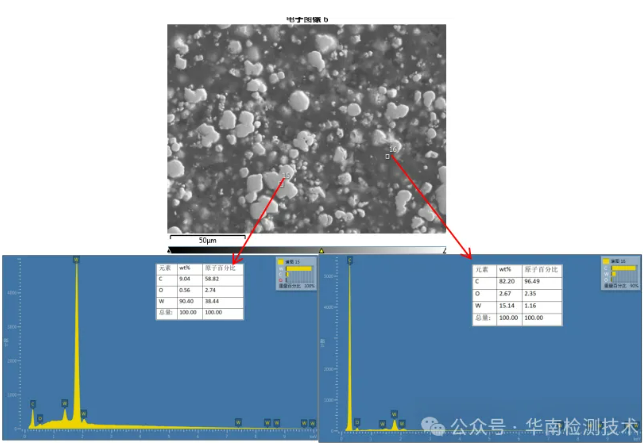

    不良品EDS谱图




    二、PPTC自恢复保险丝失效分析结论


    综上所述:不良品失效原因是因为内部金属颗粒与高分子材料分布不均匀,材料在温度升高时膨胀,冷缩时却不能还原成初始形态,形成空洞和分层,导致PPTC内阻变大失效。


    三、PPTC自恢复保险丝失效分析建议


    建议客户关注对此来料的切片分析检测和可靠性评估。
