pcb翘曲度测量：PCB翘曲标准是多少？PCB翘曲度的计算公式和修复？

PCB翘曲，是指PCB在工作过程中产生弯曲，由于PCB内部的热量不均匀造成的。所谓PCB翘曲（弓曲，韧曲），指的是PCB相对于平面的一种变形。一块PCB产品水平放置于一个非常平整的大理石台面上，通过目视及轻敲确认板子有无翘曲，如有，则证明该PCB产品存在板翘曲，与水平大理石台面所翘起的高度即为板翘曲高度。下面广东省华南检测技术有限公司介绍PCB翘曲测量相关的内容。

一、PCB翘曲的危害

PCB的翘曲对于元器件的安装影响还是蛮大的。作为行业的人都很清楚。

1.元器件无法插装或贴装到板子的孔和表面贴装焊盘上，甚至会撞坏自动插装机。

2.较大的翘曲度可能会导致元件安装不平整，信号传输问题以及机械连接的困难。

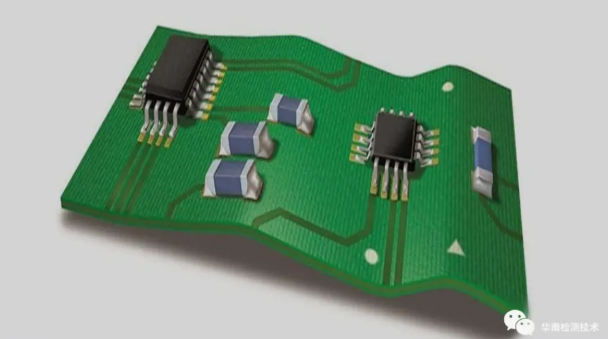

PCB翘曲图

二、PCB翘曲度标准是多少？

PCB翘曲标准因产品类型和制造难度而异。一般来说，对于需要贴片的PCB，翘曲度需小于或等于0.75%，才判定为合格产品。而对于不需要贴片（只含有插件元器件）的PCB板，对其平整度要求会放宽一些，但翘曲度也需小于或等于1.5%才判定为合格产品。然而，为了满足高精度和高速度贴装的需求，部分厂商对PCB翘曲度的要求更加严格。有些厂商要求翘曲度需小于或等于0.5%，甚至有些厂商要求其小于或等于0.3%。

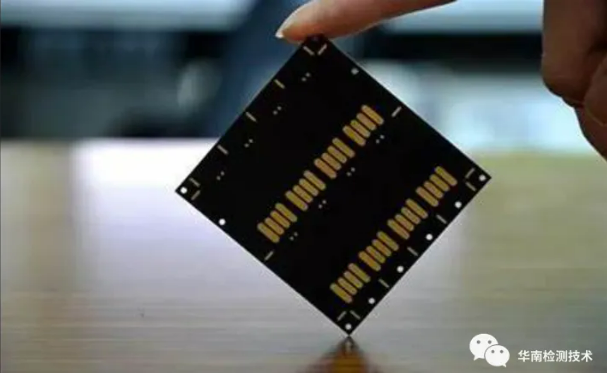

PCB翘曲度的标准图

三、PCB翘曲度的计算公式

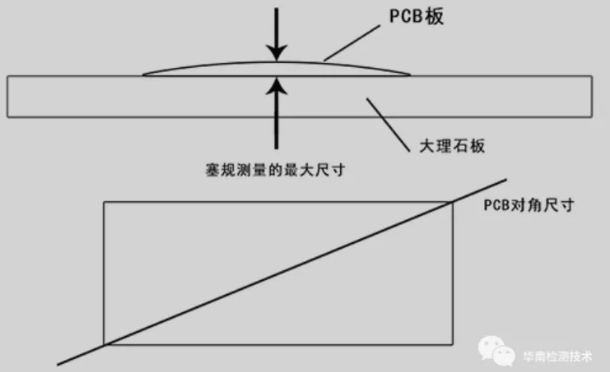

PCB翘曲度的计算公式为：翘曲度=（最高单角翘曲高度÷基板对角线长度）×100%。详细的可以看下面的图。

PCB翘曲的计算公式

四、PCB翘曲的原因

1. 温度变化：材料在不同的温度下会膨胀或收缩，可能导致电路板的形状发生变化。

2. 湿度：当电路板暴露在湿度较高的环境中时，水分会进入电路板的材料中，导致电路板的形状发生变化。

3. 机械应力：在制造过程中，电路板可能会受到弯曲或扭曲的力；安装过程中施加的机械应力也可能导致电路板翘曲。

4. 电路设计：如果电路设计不合理，可能会导致电路板的温度分布不均匀，从而引起翘曲。

5. 材料：不同的材料具有不同的物理性质，如热膨胀系数和弹性模量，这些性质可能会影响电路板的翘曲。

分析原因

五、PCB翘曲的解决方法

1. 检查设计和材料：确保在 PCB 设计中考虑到了适当的支撑结构，并选择了合适的板材。

2. 热管理：在 PCB 制造过程中，要注意热管理。

3. 封装选择：正确选择封装也很重要。

4. 优化布局：合理布局 PCB 组件和电路，避免大面积的热源或重量集中在一个区域。

5. 进行结构加固：在 PCB 上安装加固材料，以增加其稳定性，防止翘曲。

6. 装配精细：在装配过程中注意贴片的平整性和紧固的程度。

7. 温度管理：控制 PCB 的工作温度，以降低其翘曲的风险。

六、PCB翘曲修复方法

1、PCB 工序中 PCB 翘曲修复

PCB板生产过程中，挑出翘曲较大的板子，用滚压矫平机将翘曲矫平，然后进入下一道工序。许多PCB板制造商认为这种方法对于降低成品PCB板的翘曲是非常有效的。

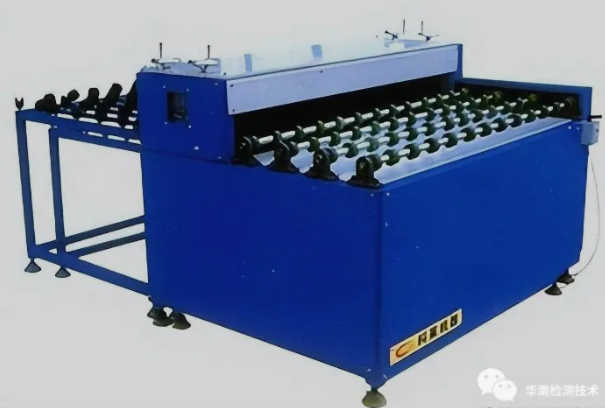

滚压平板机

2. PCB 成品板翘曲修复

对于成品，翘曲明显超差，不能用辊式整平机整平。一些 PCB 厂将其放入小型压力机（或类似夹具）中以压制翘曲的PCB板，停留几个小时到十个小时进行冷压整平。

有的 PCB 厂会把小压机加热到一定温度，再对压平的 PCB 板进行热压，效果会比冷压好，但压力过大会导致线材变形；如果温度过高会产生松香变色及其变色等缺陷。而且，无论是冷压整平还是热压整平，都需要很长时间（几个小时到十几个小时）才能看到效果，压平后的PCB板翘曲反弹比例也很高。

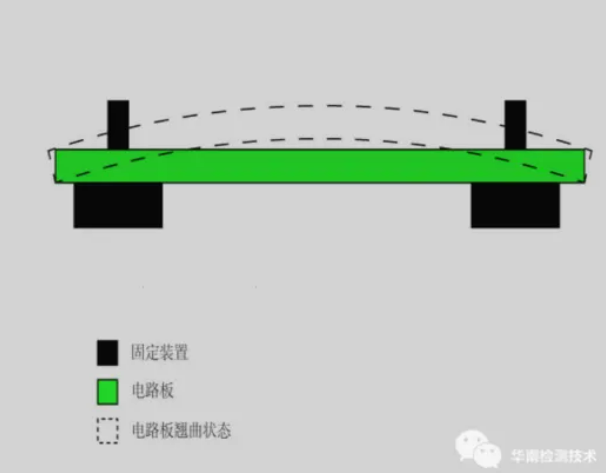

这里推荐了弓形模具的热冲压压平方法。根据要平整的PCB面积，使用简单的弓形模具（见图1）。这里，提出了两种类型的调平操作。

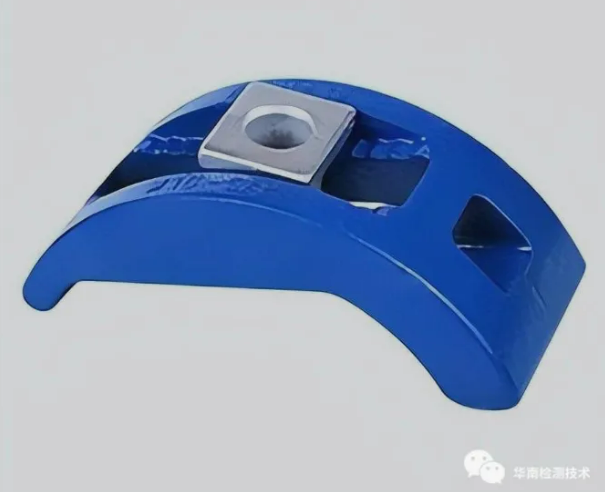

弓形模具图

2.1、将翘曲的PCB板夹入弓形模具，放入烤箱烘烤整平方法：

翘曲的 PCB 板弯曲面对模具的曲面，调整夹具螺丝使PCB板向反方向变形翘曲，然后将带有 PCB 板的模具放入烤箱中加热到一定温度进行烘烤，烤一会儿。在加热条件下，基板应力逐渐松弛，变形的 PCB 板恢复到平整状态。但烘烤温度不宜过高，以免松香变色或基材变黄。但温度不宜过低，在较低温度下完全松弛应力需要较长时间。

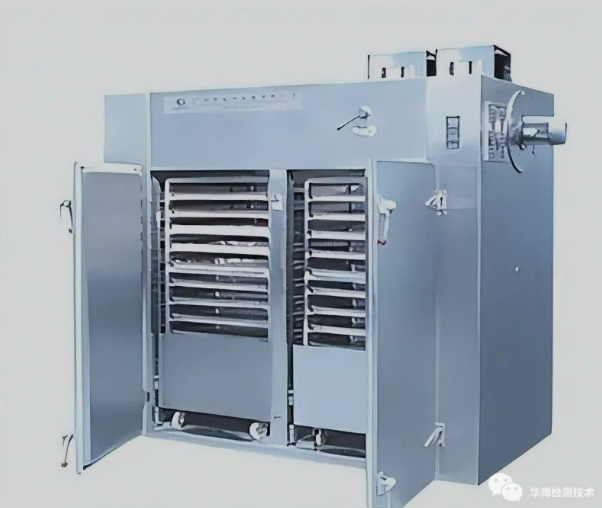

烘烤箱

2.2、.将PCB板软化后夹入弓形模具压平方法：

对于翘曲变形比较小的 PCB板，可以将待整平的 PCB 板放入已经加热到一定温度的烘箱中（即温度设定可参照基材的玻璃化转变温度确定，基材在烘箱中烘烤一定时间，观察软化情况确定。一般玻璃纤维布基材的烘烤温度较高，纸基板的烘烤温度可以低一些；厚板的烘烤温度可以略高一些，薄板的烘烤温度可以略低一些。

喷过松香的PCB板，烘烤温度不宜过高。烘烤一定时间，然后取几张到十几张，夹入弓形模具，调整压力螺丝，并使 PCB 板轻微翘曲，反方向变形。板子冷却定型后，即可卸模，取出压平的 PCB 板。

弓模压平后PCB板翘曲低；即使经过波峰焊后也基本可以保持平整状态；对PCB板外观颜色的影响也很小。

总结

PCB板翘曲是 PCB 厂特别头疼的问题。它不仅降低了产量，而且影响了交货时间。如果采用弧形模具进行热整平，且整平工艺合理合适，可以将翘曲的PCB板整平，解决交货期问题。

以上是广东省华南检测技术有限公司关于 PCB 翘曲、PCB 翘曲原因及解决方法的简单介绍，希望能够对大家有帮助，欢迎大家和我们交流。
