FIB制样介绍
————————————————————————————————————————————————————
FIB基本原理 FIB(Focused Ion Beam,聚焦离子束)是将离子源(如镓)产生的离子束经过离子枪加速,并利用电透镜聚焦成非常小尺寸(纳米级)的显微切割仪器。可以实现微、纳米级尺度的表面形貌加工。通常会配置高分辨的扫描电镜(SEM),用于切割位置的定位及新鲜截面的成像,也就是常说的双束FIB。 | ![]() |

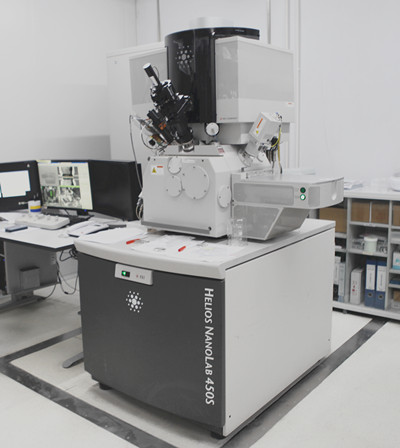

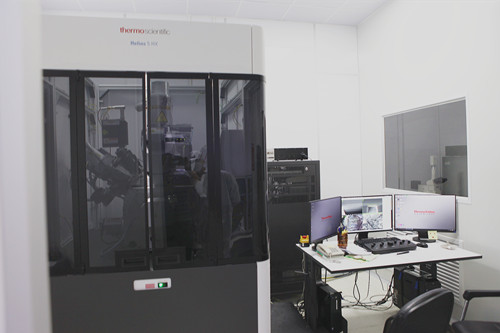

FIB设备介绍
————————————————————————————————————————————————————
![]() | FIB优势 FIB是最精密,最微细的加工方法之一, 是微纳 米加工技术的基础; 污染少,特别适用于对易氧化的金属、 合金材料合高纯度半导体材料的加工; 无加工应力,热变形等级小,加工质量高, 适合于对各种材料或零件的加工。
主要参数 FIB (Ion Beam) 30KV 1.1pA,≤4nm 500V,97pA,≤500nm SEM (E Beam) TLD, UC-mode ON, 1 kV, WD=1.5~2mm,1.6~6.3 pA Measured value ≤0.7 nm |
FIB基本应用
————————————————————————————————————————————————————
| 集成电路的诊断与修改 |
|
Cross-section截面制备 |
|

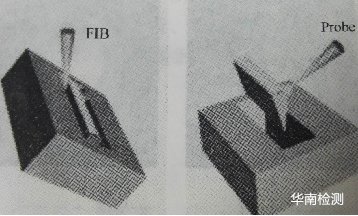

| 制作透射电镜样品 |
|

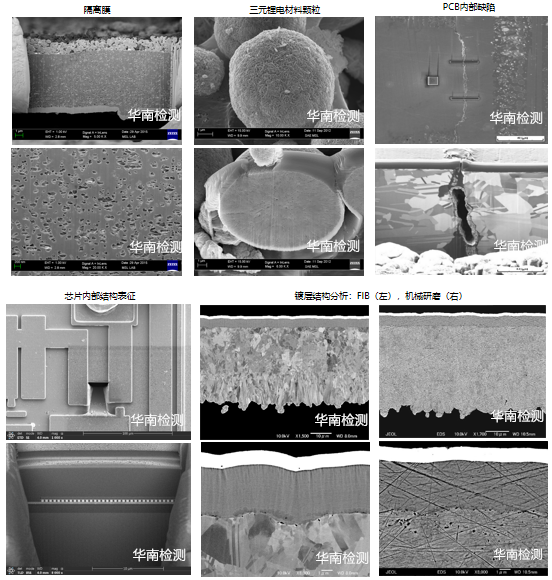

FIB应用示例
————————————————————————————————————————————————————
