一、背景介绍：为什么塑料产品需要工业CT扫描？

在现代制造业中，塑料制品早已不再是"廉价替代品"。从汽车精密连接器到医疗胰岛素笔，工程聚合物与高性能复合材料正在取代金属，应用于关键结构部件。然而，塑料注塑过程中产生的内部缺陷——如气孔、缩孔、裂纹、壁厚不均等问题——往往隐藏在成品内部，传统检测手段难以发现。

工业CT（计算机断层扫描）技术应运而生。它利用X射线断层成像原理，无需破坏样品即可生成物体三维内部结构图像，精准检测裂纹、孔洞、缩孔等缺陷，并评估其对产品性能和安全性的影响。与传统的X射线探伤和超声波探伤相比，工业CT具有空间分辨率高、无损检测、速度快等无可取代的优势。

当前，塑料产品CT扫描已广泛应用于汽车制造、医疗器械、电子电器、航空航天等领域，成为质量控制的"火眼金睛"。

二、主要观点：工业CT扫描如何解决塑料检测痛点

观点1：无损检测保留样品完整性

传统塑料检测往往需要切割或破坏样品，而工业CT扫描实现了真正的无损检测。样品扫描后仍可继续使用，这对于高附加值医疗植入物、汽车电子部件尤为重要。

观点2：三维可视化揭示内部真相

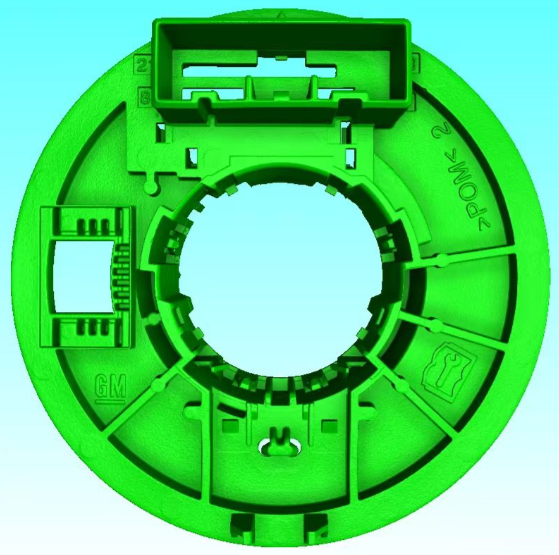

工业CT扫描能生成完整的三维数据集，清晰展示塑料件内部的气孔分布、壁厚变化、装配间隙等隐藏特征，这是传统CMM（三坐标测量机）和光学检测无法实现的。

观点3：从失效分析到工艺优化

工业CT扫描不仅能定位缺陷，更能通过数据分析追溯缺陷成因——是模具排气不良？还是注塑参数设置不当？这为工艺改进提供了科学依据。

三、具体分析：塑料产品CT扫描的核心应用场景

3.1、内部缺陷检测：气孔与孔隙率分析

气孔是塑料制品最常见的内部缺陷。在注塑过程中，熔体流动前沿的冷却不均、保压不足或模具排气不畅，都会导致气体trapped形成气孔。

实操案例：汽车连接器外壳失效分析

某汽车电子企业在试模阶段发现，部分精密连接器外壳在环境测试中发生开裂。外观检查和简单X光透射均无法定位根本原因。

采用岛津SMX225CT设备进行高分辨率扫描后，工程师在开裂区域附近发现了多个分布不均匀的微小气孔。这些气孔严重削弱了材料有效截面积，形成应力集中点。通过三维模型精确测量，气孔集中在浇口远端的特定区域——明确指向模具排气设计不良和注塑工艺参数不匹配问题。

优化成果：客户据此调整模具结构和注塑工艺（保压压力、速度），产品合格率从不足70%提升至98%以上。

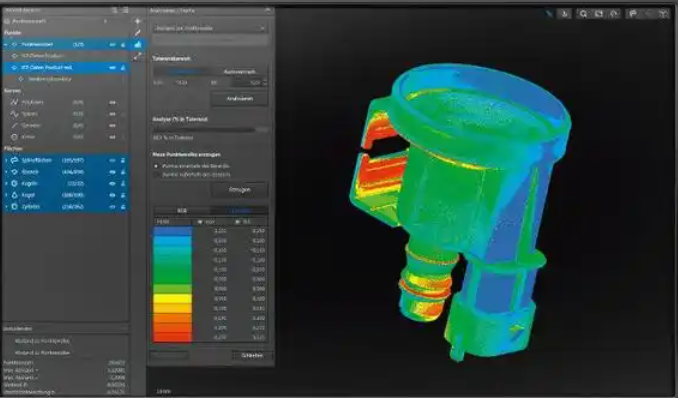

3.2、壁厚分析：确保结构强度

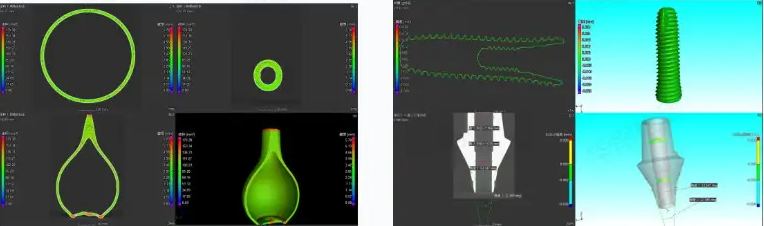

壁厚不均会导致塑料件应力集中，在机械载荷下易发生断裂。工业CT扫描可基于色差标示不同厚度值，自动定位壁厚过薄或过厚区域，计算最小与最大厚度值。

关键应用：

医疗吸入器、胰岛素笔的壁厚验证（公差要求50100μm）

汽车塑料件的结构强度评估

塑料瓶、容器等中空结构的耐压性能预测

3.3、装配分析与尺寸测量

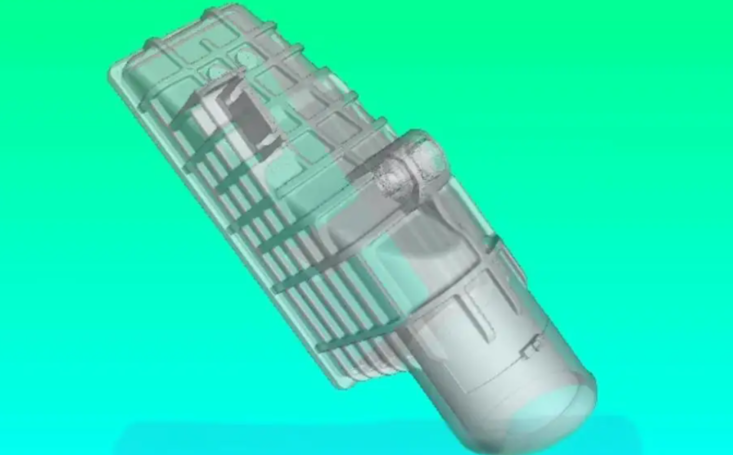

工业CT扫描可穿透组装好的产品，检查内部零部件的正确安装和配合，测量装配间隙，识别错位、变形等问题。

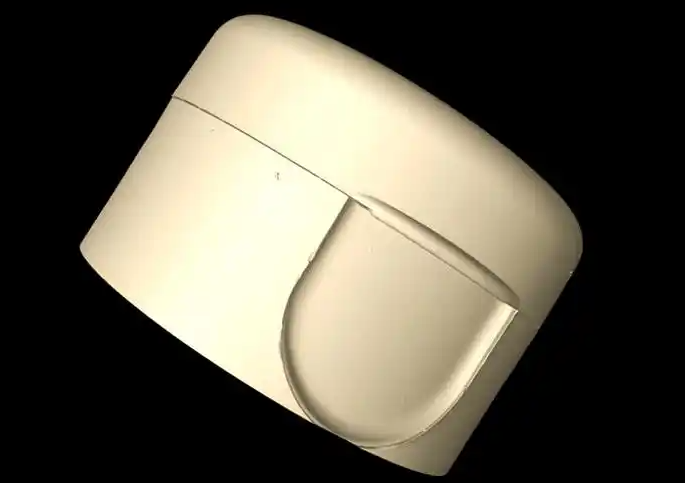

蔡司METROTOM系列专为塑料件设计，可在一次扫描中同时检查多个组件，检查几何尺寸和公差（GD&T），识别材料缺陷并验证壁厚，适用于从首件检测开始的整个生产过程。

3.4、失效分析：快速定位断裂根源

当塑料件发生断裂时，工业CT扫描能在不破坏断口的情况下，分析内部孔隙率、裂纹走向、材料分布，判断是脆性断裂还是疲劳断裂。

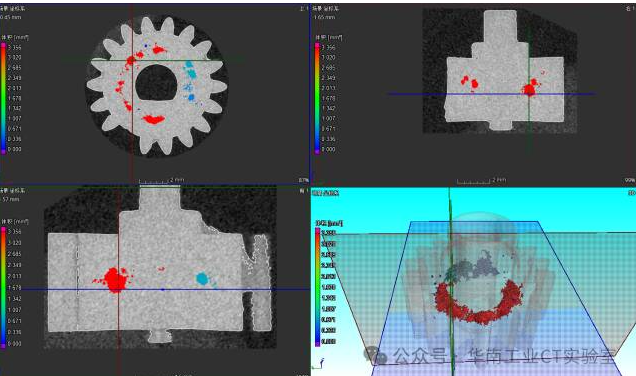

案例：汽车执行器齿轮断裂分析

某汽车用执行器齿轮发生断裂，通过显微镜确认断裂形式为脆性断裂后，进一步采用工业CT扫描分析各断面孔隙率及孔隙大小。结果显示孔隙分布符合注塑要求，排除了材料缺陷因素，将调查方向转向模具设计和注塑工艺参数。

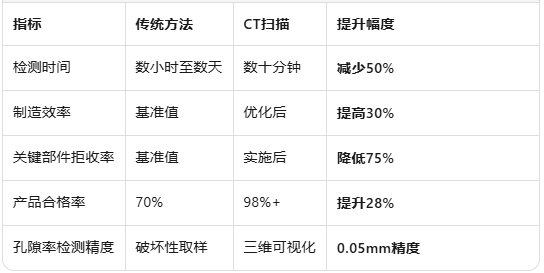

四、数据支撑：工业CT扫描带来的量化效益

孔隙率分析数据示例：

根据德国大众P201标准，工业CT扫描可计算孔隙总百分比，生成孔隙体积直方图

可区分气孔、缩孔、裂纹、夹杂物等不同缺陷类型，并按体积、球度、圆度分类

纤维复合材料中，工业CT可标记不同纤维取向，分析纤维长度和分布

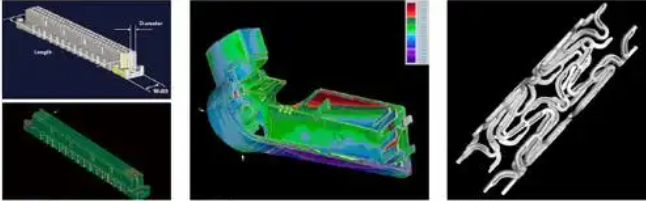

五、总结展望：塑料CT检测的技术趋势

5.1、当前技术成熟度

工业CT在塑料检测领域已进入实用化阶段。以蔡司METROTOM1、METROTOM6scout为代表的专用设备，针对中小型塑料零件优化，具有占地面积小、投资回报快、操作友好等特点。分辨率可达微米级甚至亚微米级（0.4μm），满足精密塑料件的检测需求。

5.2、未来发展方向

智能化与自动化：CT扫描正从实验室走向生产线，与机器人、自动化输送系统集成，实现在线100%检测。

多技术融合：工业CT与蓝光三维扫描、3D打印形成"检测建模再造"闭环，构建数字孪生体系。

AI辅助分析：基于深度学习的缺陷自动识别、分类和预测，将进一步提升检测效率和准确性。

动态CT技术：对于含运动部件的塑料组件（如齿轮箱、泵体），动态CT可在0.1秒内完成扫描，实现四维（3D+时间）分析。

5.3、给制造业的建议

1.首件检测必用CT：新产品导入阶段，用CT扫描验证模具设计和工艺参数，避免量产阶段的大规模质量问题。

2.建立缺陷数据库：积累CT扫描数据，建立企业内部的缺陷特征库和工艺知识库。

3.供应商质量管控：对关键塑料件供应商提出CT检测报告要求，客观评估来料质量。

4.失效分析标准流程：将CT扫描纳入失效分析标准作业程序（SOP），确保不破坏证据的前提下精准定位问题。

常见问题解答（FAQ）

Q1：塑料产品CT扫描会破坏样品吗？

不会。工业CT是无损检测技术，扫描后样品可继续使用，特别适用于高附加值医疗植入物、汽车电子部件的检测。

Q2：工业CT扫描能检测哪些塑料材料？

几乎所有热塑性塑料（PA、PC、PP、ABS等）和热固性塑料均可检测。塑料密度较低，X射线穿透性好，伪影少，检测效果优于金属。

Q3：工业CT检测一个塑料件需要多长时间？

根据分辨率和复杂度，通常需要15分钟至2小时。相比传统破坏性检测的数小时至数天，效率提升显著。

Q4：工业CT扫描能替代传统三坐标测量吗？

在内部尺寸测量和复杂几何形状检测方面，CT扫描具有独特优势。但对于简单外部尺寸，CMM仍具有成本优势。两者互补最佳。

Q5：孔隙率检测遵循什么标准？

常用标准包括德国大众P201/P202/P203标准、GB/T371222018等，可计算孔隙总百分比、单个气孔体积、位置坐标等参数。
