PCB切片分析：揭秘电路板内部质量的利器

PCB切片分析：揭秘电路板内部质量的利器

背景介绍：为什么PCB切片分析如此重要？

在电子产品高度集成的今天，一块小小的PCB（印刷电路板）承载着整个设备的“神经网络”。外观完好不代表内部无恙，许多潜在缺陷——如内层压合不良、孔铜厚度不足、绿油覆盖不均等——都隐藏在肉眼无法触及的地方。这些“内伤”轻则导致信号传输不稳定，重则引发整机失效，给企业带来巨大的质量风险和售后成本。

PCB切片分析正是解决这一痛点的关键技术。它如同给电路板做“微创手术”，通过精密取样、镶嵌、研磨、抛光等步骤，将PCB的横截面暴露在显微镜下，让所有内部结构一览无余。对于广东省华南检测技术有限公司这样的第三方检测机构而言，PCB切片分析不仅是常规的质量控制手段，更是进行失效分析、工艺评估和可靠性验证的核心工具。

切片分析是品质判定的可靠依据

传统的目检和光学检测只能解决“表面问题”。当涉及到压合后的内层线路、镀通孔（PTH）的铜厚均匀性、焊点内部的IMC（金属间化合物）层，或是绿油与铜箔的结合力时，必须依靠切片分析来做出客观、准确的判定。

华南检测的观点很明确：PCB切片分析的价值在于它提供了“看得见”的证据。无论是来料检验、制程监控，还是失效品分析，一份清晰的切片报告都能直观地揭示问题的根源，是进行品质判定、责任划分和制程改进可靠的依据。

如何执行一次专业的PCB切片分析？

一次完整、专业的PCB切片分析远不止“切一刀”那么简单。华南检测的技术流程融合了标准方法与实战经验，确保每个环节都精准可靠。

第一步：精准取样与镶嵌

根据分析目的（如检查特定焊盘、怀疑的短路点或过孔），使用精密切割机取样。样品随后被嵌入专用的镶嵌树脂中。这一步的关键是确保样品位置端正，且树脂能充分渗透、固化，以在后续研磨中支撑和保护待观察的界面。

第二步：精密研磨与抛光

这是决定切片质量的核心。我们使用从粗到细（如从800目到5000目）的金刚石砂纸逐级研磨，去除切割痕迹，直至接近目标观察面。最后使用抛光布和抛光液进行镜面抛光，消除所有细微划痕，获得光滑如镜的观察表面。

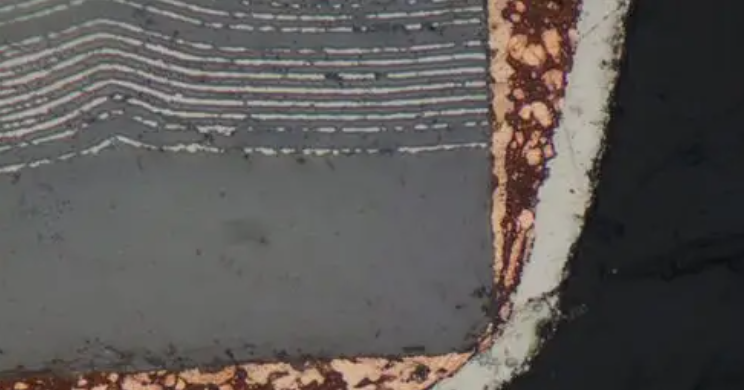

第三步：多层次显微观察与测量

抛光后的切片被置于专业设备下观察。华南检测采用高精度金相显微镜，其配备的同轴垂直照明系统能有效消除杂散光，大幅提升图像对比度和清晰度，非常适合观察金属微观结构。

初步观察：在50X-500X的放大倍数下，快速评估切片整体质量，定位感兴趣区域。

细节测量：切换到更高倍数（如500X或1000X），使用显微镜配套的测量软件，准确测量关键尺寸，如孔铜厚度（要求通常≥25μm）、绿油厚度、线路宽度等。

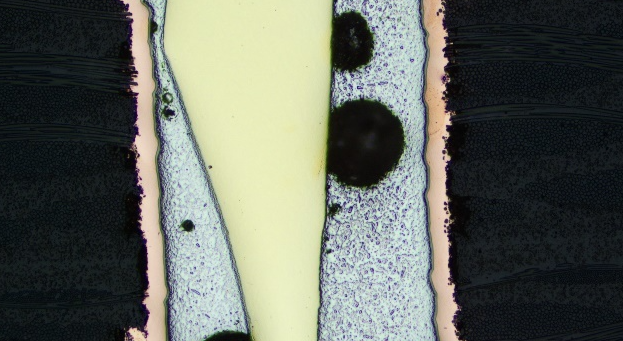

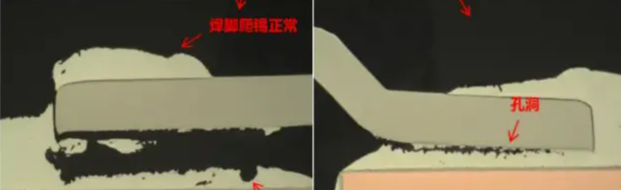

缺陷分析：仔细观察内层结合处是否有分层、树脂空洞；孔壁铜层是否均匀、有无裂纹或“灯芯效应”（铜渗入基材）；焊点内部是否存在空洞、裂纹或IMC层过厚等异常。

三种主流切片方法对比

根据样品和分析需求，华南检测会选择合适的切片方法：

机械切片：适用于大多数PCB和PCBA样品，能快速获得较大截面积，便于整体观察。

离子研磨：利用离子束轰击样品表面，实现无应力抛光，特别适合观察晶粒结构等精细组织，无污染问题。

双束聚焦离子束（FIB）：精度高，可在纳米尺度对特定微小区域（如单个晶体管）进行定点切割和观察，是高端芯片失效分析的利器。

【实操案例】华南检测如何帮客户解决PCB不明原因短路

某智能手表生产商反馈，其产品在老化测试中出现小概率功能失效，初步电测指向电源模块短路，但外观检查无一异常。

华南检测介入后：

定位分析：通过X-Ray检查，发现在一颗主要IC底部疑似有微小异物。

切片验证：对该IC区域进行精准取样并制作切片。

发现根源：在金相显微镜下清晰看到，一根极细的金属丝（疑似剪切的元件引脚）在封装体与焊盘之间造成了短路。该金属丝在组装过程中可能被意外压入，常规检测无法发现。

解决方案：华南检测出具了包含高清切片图像的详细报告，客户据此优化了车间的物料管理和PCBA组装后的清洁流程，问题得以彻底解决。

这个案例充分体现了PCB切片分析在解决复杂、隐蔽性失效问题上的不可替代性。

PCB切片分析总结展望

随着电子产品向高密度、高可靠性发展，PCB切片分析的需求只会日益增长。它不仅是“事后侦探”，更应成为“事前预防”的质量堡垒。华南检测技术有限公司凭借先进的金相显微镜等设备、严格的标准操作流程和丰富的行业经验，致力于为客户提供精准、高效、可信赖的PCB切片分析服务，助力企业提升产品品质，降低风险，赢得市场信任。

将PCB切片分析纳入您的质量体系，是为产品可靠性上的重要一道保险。

PCB切片分析问答环节

Q：PCB切片分析是破坏性的吗？会不会损坏我的宝贵样品？

A：是的，标准PCB切片分析是破坏性检测。因为它需要切割样品以获得截面。因此，通常建议对疑似不良品或抽样样品进行分析。对于极其珍贵的样品，可以先尝试非破坏性手段（如X-Ray、红外热像）定位，再在最小范围内进行切片。

Q：做一次PCB切片分析需要多长时间？

A：常规样品的完整分析周期（从收样到出具报告）通常需要1-3个工作日，具体时间取决于样品复杂程度、分析项目数量以及是否需要额外的表征手段（如SEM/EDS）。

Q：除了PCB，切片分析还能用于其他产品吗？

A：当然可以。切片分析技术同样广泛应用于其他电子元器件（如芯片封装、电容、电感）、金属材料、复合材料及各种涂镀层的截面观察与厚度测量，是材料科学与失效分析领域的通用关键技术。
