在新能源产业高速发展的当下，电池安全与性能是悬在每一家制造企业头顶的达摩克利斯之剑。

传统破坏性检测手段不仅成本高昂，更可能在拆解过程中引入二次损伤，掩盖真实失效原因。二维X-ray检测又难以识别复杂叠层结构中的微小焊接气孔或极片褶皱。

在此背景下，工业CT扫描作为一种先进的无损检测技术，正成为行业质控的刚需。

本文将系统解析其技术原理、核心应用场景及如何选择专业检测机构，助力企业从研发到量产实现全流程品控闭环。

一、电池CT扫描的技术原理与核心优势

1、工业CT如何实现高精度三维成像

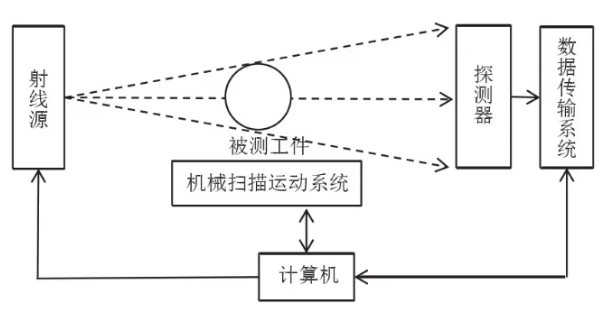

电池CT扫描基于X射线衰减定律。当X射线穿透被检工件时，不同密度和厚度的材料会呈现差异化吸收。探测器采集多角度投影数据，经计算机重建算法生成二维断层图像或三维立体模型，实现无损三维成像。相比传统二维透视，CT可消除结构叠加干扰，精准定位缺陷空间坐标。

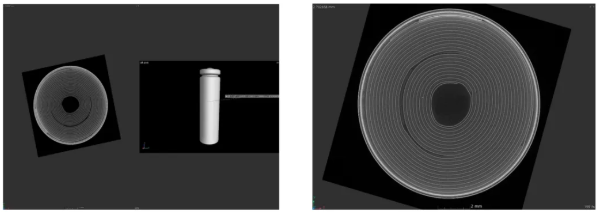

目前高端工业CT的微焦点射线源与高灵敏度平板探测器组合，极限分辨率可达1-3微米。这意味着能清晰辨识极片涂层内部的微米级孔隙或金属异物。在电池领域，这种高精度三维成像能力是发现极片断裂、褶皱、掉粉等微观缺陷的关键技术支撑。

2、无损检测如何替代传统破坏性分析

常规质控常采用拆解切片观察焊接熔深或极片界面，但物理切割会引入应力变形、污染观察面，且无法追溯同一区域的动态演变。电池CT扫描在不破坏电池的前提下，一次性获取内部所有信息，保持样品原始状态。

该技术在电池内部缺陷检测方面优势显著。针对模组和托盘，可检出焊接熔深不足、裂纹、气泡等缺陷。对于电芯，更是能识别析锂、异物、极耳焊接虚焊、R角开裂等十余类隐性缺陷。这种无损检测方案大大降低了质量监控的综合成本。

二、电池CT扫描的核心检测项目与应用领域

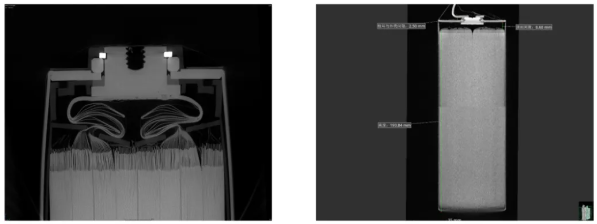

1、电芯级微观缺陷的精准捕捉

电芯是电池系统的“心脏”，其微观结构直接决定性能与安全边界。

借助极限分辨率技术，电池CT扫描可精准执行以下检测任务：

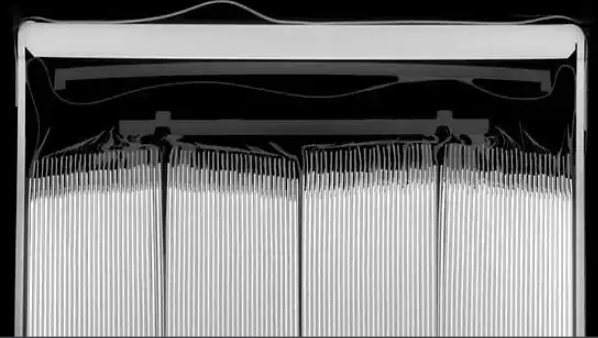

a、结构完整性分析： 检测极片断裂、褶皱、涂层松散、掉粉及极耳断裂等物理损伤

b、异物筛查： 识别生产过程中混入的金属颗粒等异物

c、艺缺陷检测： 分析R角开裂、激光焊接气泡、集流体毛刺等

2、模组与PACK级宏观尺寸测量

在电池包层级，检测重点转向装配可靠性与结构强度。电池CT扫描可对复杂装配体进行尺寸测量与公差评价：

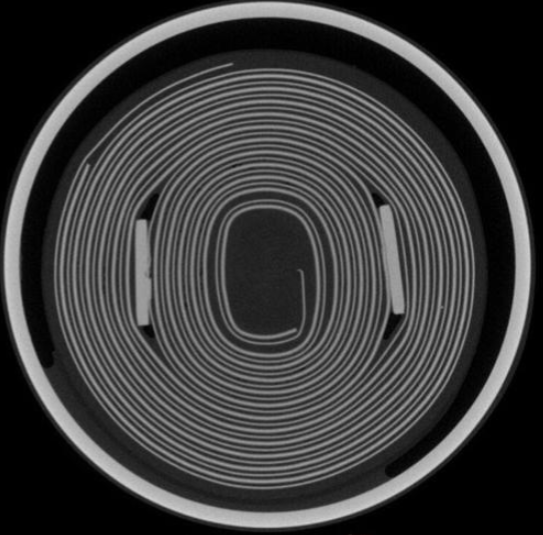

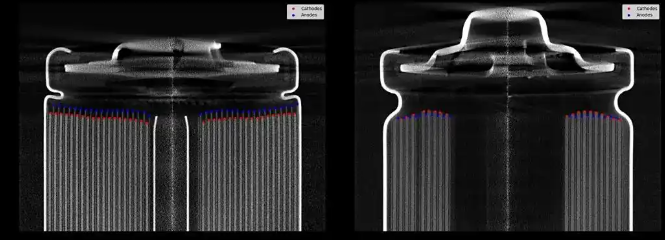

a、极片对齐度测量： 准确标定正负极片相对位置，评估叠片或卷绕工艺稳定性

b、焊接质量评定： 分析汇流排激光焊接熔深、熔宽及气孔分布

c、内部结构偏位检测： 检查密封封装后内部器件是否发生位移或松动

这种从微米级电芯到厘米级模组的跨尺度检测能力，覆盖了从材料研发到量产抽检的全链条质控需求。

三、电池CT扫描的典型失效分析案例

案例一：极片接触不良导致高内阻缺陷诊断

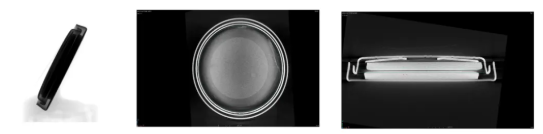

某消费电子企业扣式电池批次出现内阻偏高、容量衰减异常。

传统电性能测试只能判定“开路”或“短路”，无法定位失效点位。

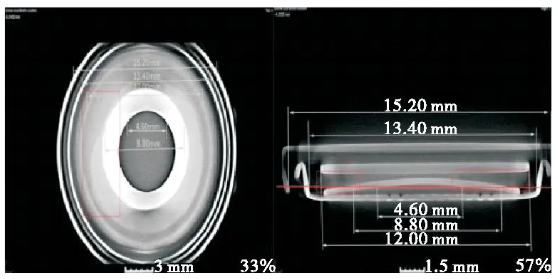

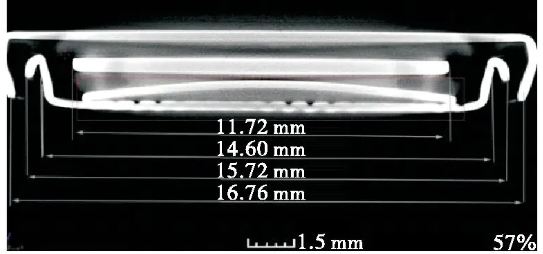

我们采用工业CT进行无损断层扫描后，CT图像清晰显示负极片明显隆起，与负极盖之间存在大量空隙，形成虚接。

失效根源定位： 装配封口模具压力不足，导致内部结构未紧密贴合

工艺优化： 调整负极片干燥温度曲线并优化收口模具压力参数

落地效果： 工艺优化后，该批次电池内阻一致性提升35%，零公里缺陷率从1200ppm降至50ppm以下

案例二：电解液分布不均匀导致容量跳水

储能电池模组在循环寿命测试中，个别电芯出现“容量跳水”现象，放电平台电压异常跌落。拆解会破坏电解液原始分布状态，难以还原真实情况。

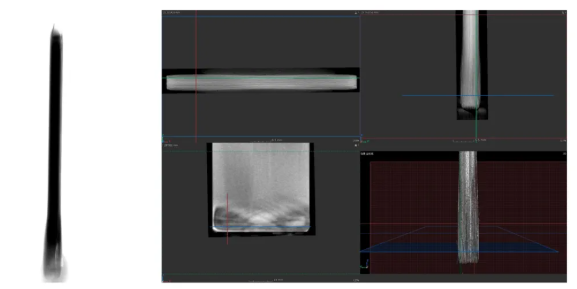

通过电池CT扫描获取多方向截面图，发现电芯内部灰度值明显不均，部分区域呈现黑区，表明电解液浸润不充分。

失效机制确认： 注液工序后静置时间不足，电解液未完全渗透至极片深处

工艺优化： 延长真空静置时间并调整注液量

落地效果： 工艺优化后，该款电芯500次循环容量保持率从78%提升至92%，顺利通过客户二阶审核

四、电池CT扫描执行标准与样品要求

1、适用的国家与国际检测标准

专业的电池CT扫描检测并非随意扫描成像，而是严格遵循行业公认技术规范执行。常用执行标准包括：GB/T 38535-2020《工业计算机层析成像(CT)检测方法通则》，部分涉外项目参照ASTM E1441等国际标准。对于尺寸测量应用，遵循ISO 10360系列坐标测量机精度验证标准。

检测报告包含完整的重建参数、体素尺寸、缺陷判定依据及三维渲染图，可直接用于客户或主管部门技术评审。选择持有CNAS、CMA资质的机构出具的报告，具备国际互认效力和法律证明力。

2、样品制备与扫描参数选择建议

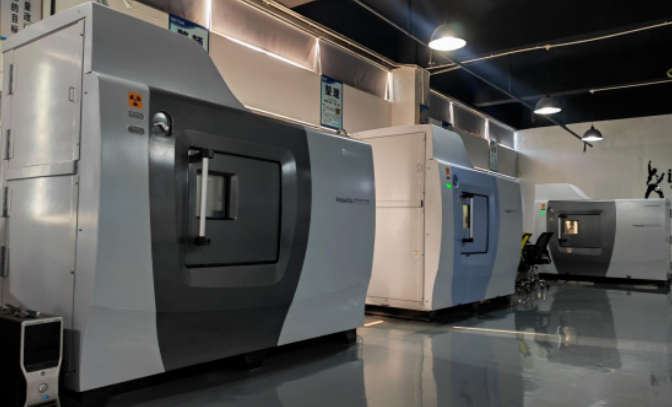

为获取更好的成像质量，样品需满足设备检测范围要求。以中心主设备岛津SMX-225CT为例，最大可检样品尺寸为300mm×400mm，重量不超过15kg。分辨率选择遵循“三倍法则”：

a、若需观察直径120μm的孔隙，所需分辨率应为24-40μm（结构尺寸为分辨率的3-5倍），确保目标特征覆盖3-5个探测器像元

b、需观察20μm的极片裂纹，则需选用4-7μm分辨率扫描参数

c、样品尺寸越大，可达到的极限分辨率越低，需提前与工程师沟通结构观察需求

五、如何选择专业的电池CT扫描检测机构

1、核心资质与设备硬实力验证

选择第三方检测机构时，必须首先核查其CMA(检验检测机构资质认定)和CNAS(中国合格评定国家认可委员会)资质证书有效性及认可范围是否覆盖工业CT检测项目。这直接决定报告的法定效力与国际互认能力。

设备硬实力方面，需关注X射线源最高管电压、平板探测器探元尺寸、系统极限空间分辨率等核心指标。不同电压等级的CT系统适用于不同穿透能力和分辨率的检测场景，需根据电池类型匹配。经验丰富的机构技术团队能根据产品材质与缺陷特征，提供定制化扫描方案。

2、一站式技术服务能力评估

真正的检测价值体现在问题解决能力。优秀的电池CT扫描供应商不仅提供图像，更提供基于物理图像的失效分析。评估机构时需关注其是否具备：多学科复合型工程师团队，能解读析锂形态、异物能谱分析等；逆向工程与CAD比对能力；全流程项目跟进机制，从方案制定、扫描实施到报告交付、工艺优化建议。

结语：以无损透视技术驱动电池产业质变

电池CT扫描已从实验室选配工具升级为贯穿电池研发、试产、量产、失效归零的全生命周期质控利器。无论是固态电池新工艺验证，还是动力电池模组出货抽检，这项无损检测技术都能在不扰动内部状态的前提下，真实还原三维结构与缺陷分布。

选择具备CNAS、CMA双资质、配备高精度工业CT设备、拥有丰富电池失效分析经验的专业机构，才能让检测数据真正转化为品质提升驱动力。

广东省华南检测技术有限公司致力于为新能源产业链提供一站式工业CT检测解决方案，已累计完成超千例电池无损检测项目。如需了解具体检测方案或预约服务，欢迎访问华南检测官网或联系技术团队，我们将为您提供定制化的内部缺陷诊断服务。

客户常见问题解答（FAQ）

Q1：电池CT扫描会损伤电池吗？检测后还能继续使用吗？

A：不会。工业CT检测属于无损检测，利用X射线穿透成像，不会破坏电池结构或改变化学状态。检测后电池仍可正常进行后续的电性能测试、循环充放实验或拆解分析。

Q2：能检多小的缺陷？比如极片内部的微裂纹能看到吗？

A：设备极限分辨率可达1-3微米。根据结构尺寸为分辨率3-5倍原则，宽度在10微米以上的裂纹可清晰呈现。具体需视样品材质与尺寸而定，建议提前提供样品信息由工程师评估可行性。

Q3：从寄样到出报告需要多长时间？

A：标准检测周期一般为3-5个工作日。紧急项目可加急至48小时内出具电子版报告，包含完整的断层图像序列、缺陷三维标注及检测结论。
