电子制造中电容失效易引发批量产品故障，直接造成企业重大经济损失。电容失效分析是定位失效根源、优化生产工艺的核心手段。华南检测作为全国领先的第三方检测机构，拥有完善的检测体系，为各行业提供精准高效的失效分析解决方案。我们出具的报告具备法律效力，可帮助企业快速止损、提升产品可靠性。

一、核心检测技术与服务范围

采用光学显微观察、电特性测试、SEM&EDS 成分分析、金相切片等标准化技术，可检测短路、开路、漏电、容量衰减等全类型电容失效问题，服务覆盖电子制造、汽车电子、通信设备等全国各行业客户。

二、华南检测服务优势

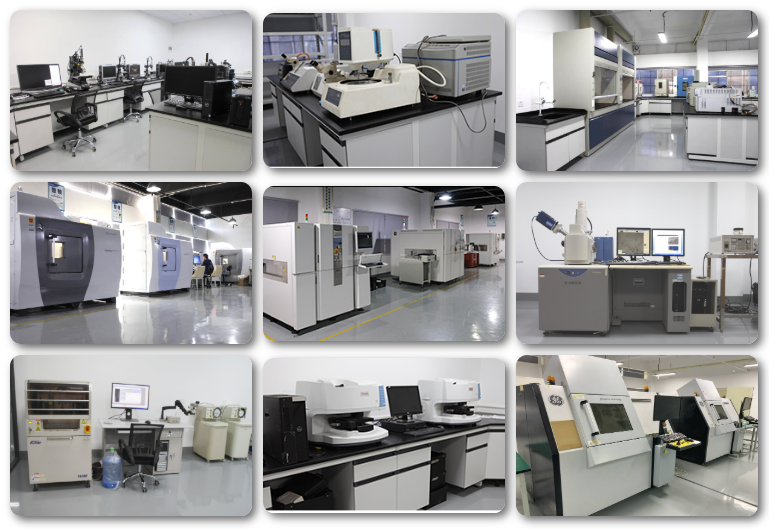

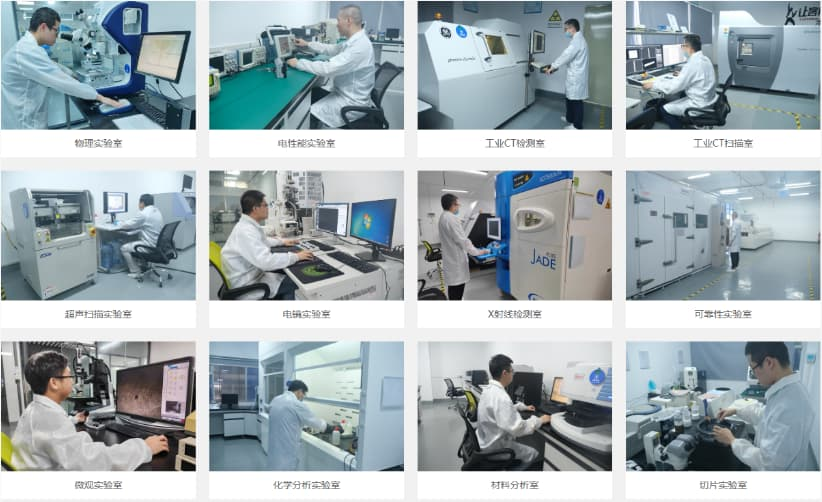

配备基恩士数码显微系统 VHX-7000、日立高新场发射扫描电子显微镜 SU8220、岛津能谱仪、全自动金相制样系统等国际顶尖设备。由 10 年以上经验的材料学、电子工程学专业团队主导检测，严格遵循 ISO 17025 标准流程，拥有 CNAS/CMA 双资质，报告全球互认。

三、电容失效分析典型检测案例

案例：消费级内存条贴片电容批量短路失效分析

客户背景：深圳某电子科技有限公司，国内知名内存条生产企业，月产能 60 万条，产品主要供应国内主流电脑品牌及电商平台。

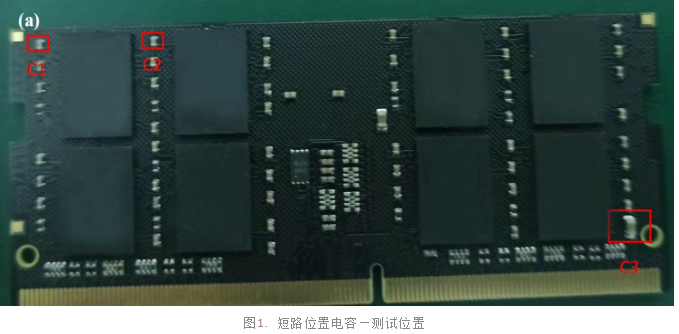

失效现象：2025 年 6 月，该公司一批次 DDR4 8GB 内存条在出厂通电测试中出现批量无反应故障，不良率达5.2%，涉及产品约 1.2 万条。客户初步排查发现故障均集中在 PCB 板同一区域的三个贴片电容位置，怀疑为电容质量问题，遂委托华南检测进行专业失效分析，并同时提供 3 件 NG 品、2 件裸板 OK 品及 2 件同批次完好电容样品用于对比检测。

详细检测过程：

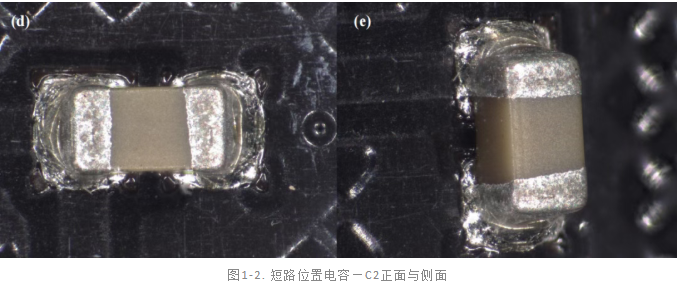

高倍光学外观检查

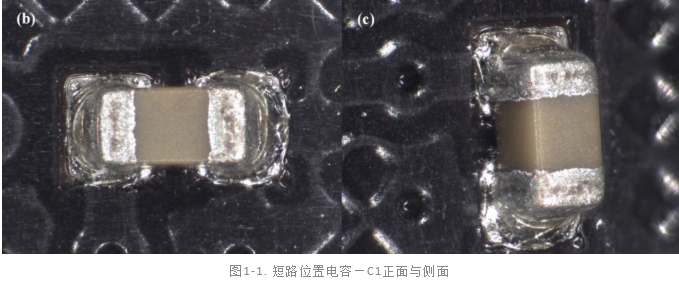

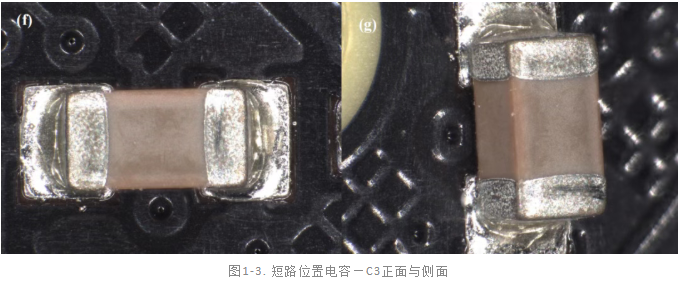

使用基恩士数码显微系统 VHX-7000对 3 件 NG 品的短路位置（C1、C2、C3 三个 0402 规格贴片电容）进行 10-1000 倍放大观察，同时进行三维形貌扫描。结果显示电容表面平整，无鼓包、开裂、变色或烧蚀痕迹，引脚焊接处外观正常，周边焊盘也未见明显异物残留或焊锡爬锡异常。

电特性测试验证

使用福禄克 15B + 万用表测量板上 C1、C2、C3 两端直流阻值，结果均显示为 0Ω，确认存在硬短路。为区分是电容本体失效还是 PCB 板线路短路，将三个电容逐一使用热风枪拆下，再次测量对应焊盘两端阻值，结果仍为 0Ω，排除 PCB 板线路本身短路的可能。随后使用安捷伦 E4980AL LCR 测试仪在 1kHz、1V 测试条件下，检测拆下的三个电容的容值和 Q 值，结果显示容值偏差均在 ±5% 以内，Q 值均大于 300，各项参数完全符合规格书要求，彻底排除电容本体质量问题。

SEM&EDS 微观成分分析

将 NG 板的 C1 焊盘放入日立高新场发射扫描电子显微镜 SU8220进行微观形貌观察，凭借其0.8nm的超高分辨率，清晰发现焊盘中间区域存在多个直径约5-10μm的微小锡珠，锡珠恰好桥接了电容的两个相邻引脚。使用配套的岛津 EDS 能谱仪对该区域进行元素成分分析，结果显示 Sn 元素含量高达89.3%，Cu 元素含量为 8.7%，Ag 元素含量为 2.0%，与焊锡的标准成分完全一致，确认短路是由锡珠桥接引起。

金相切片验证分析

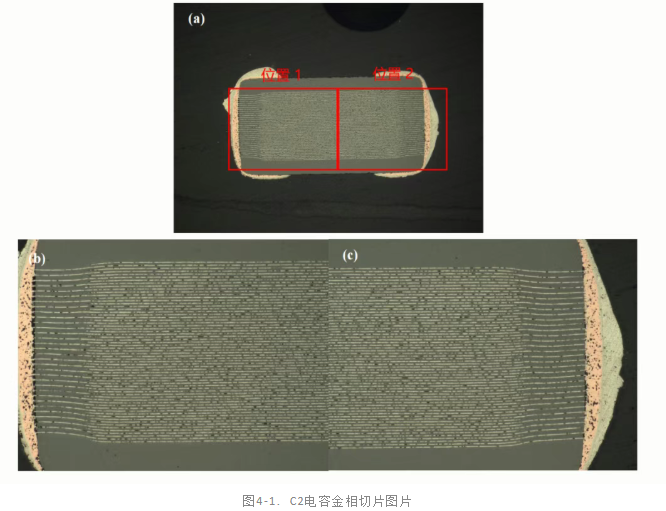

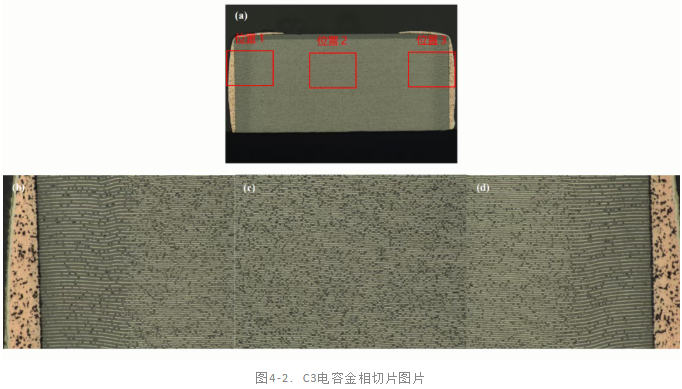

为进一步验证失效原因，选取另外两件 NG 品的 C2、C3 电容进行环氧树脂镶嵌制样，使用自动磨抛机进行逐级磨抛至电容截面中心，然后在光学显微镜下观察截面形貌。结果显示电容内部陶瓷介质层完整，无裂纹、孔洞或分层现象，焊接界面结合良好，无虚焊或过焊缺陷，再次确认电容本身及焊接界面均无异常。

失效机理分析：综合所有检测结果，判定本次失效为 SMT 制程焊接缺陷导致。

具体原因为：SMT 印锡工艺中钢网开孔厚度过大（原工艺为 0.15mm），导致印锡量过多；同时 SMT 网版清洗频次不足（原每 2 小时清洗一次），网版开孔处残留焊锡膏，造成局部印锡量进一步超标。回流焊过程中，过量的焊锡在表面张力作用下形成微小锡珠，锡珠在冷却过程中落在电容相邻引脚之间，形成导电桥接，最终导致电路短路。

针对性改进建议：

优化 SMT 印锡工艺参数，将钢网开孔厚度从 0.15mm 减小至 0.12mm，同时调整刮刀压力和印刷速度；

增加 SMT 网版清洗频次，由每 2 小时清洗一次改为每 1 小时清洗一次，使用无水乙醇作为清洗剂；

在回流焊后增加 AOI 光学检测环节，设置专门的锡珠检测算法，重点排查 0402 及以下规格电容引脚间的锡珠缺陷；

对该批次已生产的产品进行 100% X-Ray 检测，剔除存在锡珠桥接隐患的产品。

客户收益：客户按照上述建议完成工艺整改后，该型号内存条的电容短路不良率从 5.2% 降至0.18% 以下，累计挽回直接经济损失约 135 万元，同时避免了因产品质量问题导致的品牌声誉损失。

常见问答

电容失效分析需要提供哪些样品？

一般需要 1-2 件失效样品和 1-2 件同批次完好样品作为对比，特殊情况可提供 PCB 板裸板或相关生产工艺资料。

电容失效分析报告多久可以出具？

常规项目 3-5 个工作日出具报告，紧急项目可提供 24 小时加急服务，特殊复杂项目可协商周期。

华南检测的电容失效分析报告可以用于质量仲裁吗？

可以。我们是 CNAS/CMA 双认证机构，出具的报告具备法律效力，可用于产品质量仲裁、司法鉴定和体系审核。

结语

随着电子产品向小型化、高集成化发展，电容失效分析已成为质量控制的重要环节。广东省华南检测技术有限公司专注于电容失效分析领域多年，凭借高端设备和专业团队为企业提供精准可靠的检测服务。
