连接器失效分析是电子制造领域解决焊接可靠性问题的关键技术手段。

在PCBA组装与SMT回流焊过程中，连接器虚焊、假焊等失效现象频发，导致信号传输中断、接触电阻增大甚至整机功能失效。

特别是在汽车电子、工业控制及通信设备等高可靠性应用场景中，连接器焊接质量直接决定系统稳定性。

本文基于广东省华南检测技术有限公司完成的真实连接器失效分析案例，遵循IPC-A-610与GJB 548B规范，系统拆解304不锈钢镀镍连接器虚焊失效的检测流程、关键发现与失效机理，为企业提供可落地的技术参考与质量预防思路。

一、连接器失效分析案例背景：虚焊失效的隐蔽性质量痛点

连接器作为电子系统中实现信号与电源传输的关键互连器件，其焊接可靠性直接影响整机性能。

本案例中的客户为某电子制造企业，其生产的工业控制板在SMT回流焊后出现连接器引脚虚焊问题。

该连接器引脚基材为304不锈钢，表面镀镍处理，共51个引脚。客户反馈NG样品中仅C1-C51等少数引脚焊接良好，其余引脚均存在虚焊或假焊现象，导致PCBA功能测试不合格率居高不下。

更具迷惑性的是，同批次OK样品所有引脚焊接完好，而NG样品在来料外观检查中并无明显差异。

这种"同批次分化"的失效特征，让传统来料检验（IQC）难以建立有效的筛选标准。

客户委托广东省华南检测技术有限公司开展连接器失效分析，核心诉求为精准定位虚焊根因，明确失效机理，并据此优化来料检验标准与回流焊工艺参数。

二、连接器失效分析第一步：外观检查与焊接状态对比

连接器失效分析的首步检测为外观检查，旨在通过宏观对比快速识别NG与OK样品的表面差异。

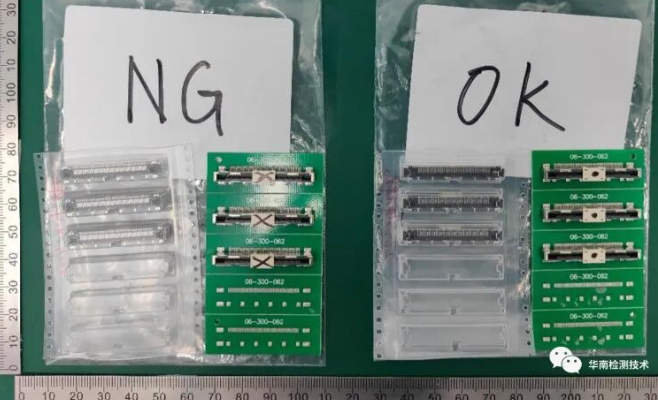

技术团队将NG样品与OK样品从PCBA焊盘上剥离后，在光学显微镜下进行引脚焊接状态对比观察。

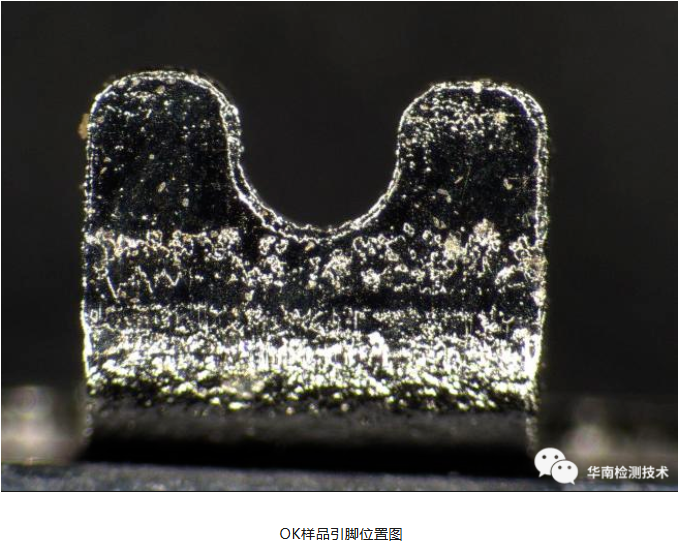

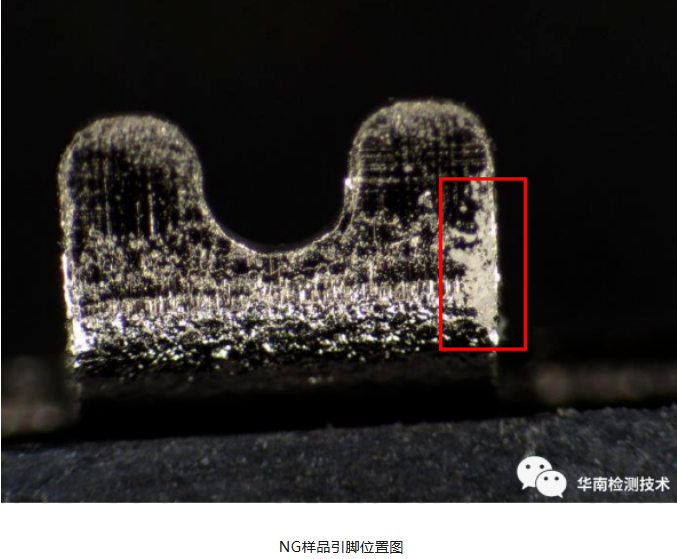

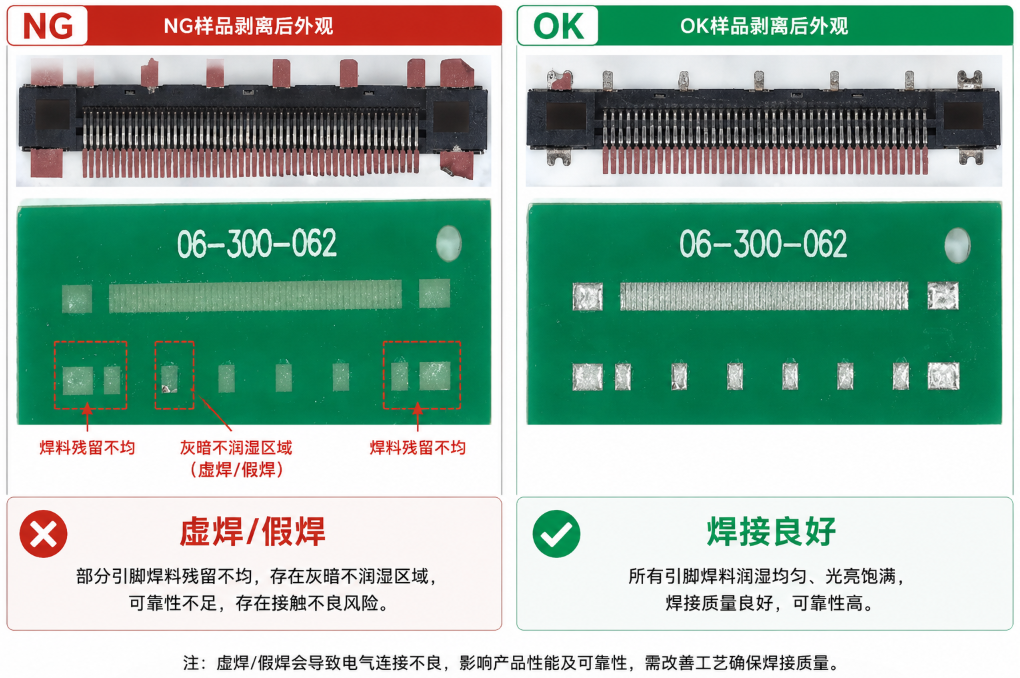

结果显示：NG样品中C1-C51引脚焊接较好，焊料润湿充分，焊点光亮饱满；但其余引脚焊接较差，存在明显的虚焊/假焊特征，焊料未完全覆盖引脚表面，部分区域呈现灰暗、不润湿状态。OK样品所有引脚焊接状态一致良好，焊料润湿均匀，无虚焊迹象。

这一宏观对比结果直接证明：失效具有"选择性"特征，并非整批连接器均匀失效，而是与引脚个体差异或局部工艺异常密切相关。该发现将连接器失效分析的焦点精准引向引脚表面处理质量、共面度一致性及可焊性差异等方向。

三、连接器失效分析第二步：可焊性测试与润湿力评估

可焊性测试是连接器失效分析中判定引脚表面焊接适应性的核心方法。

技术团队采用润湿平衡法（Wetting Balance Test）对NG样品进行可焊性定量评估，测试温度分别设定为265℃与300℃，使用纯松香助焊剂， immersion深度0.35mm，测试时间10秒。

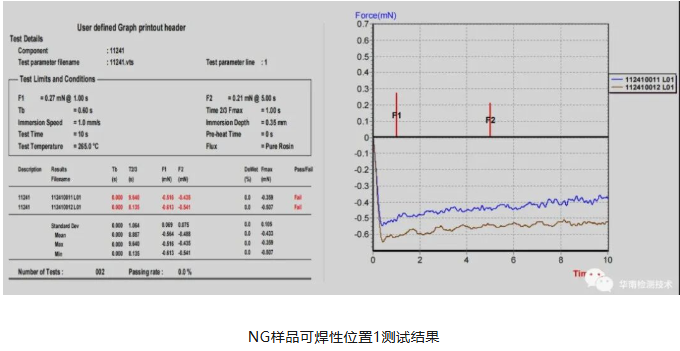

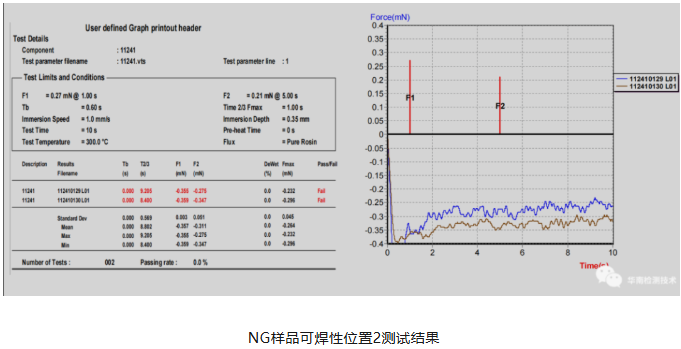

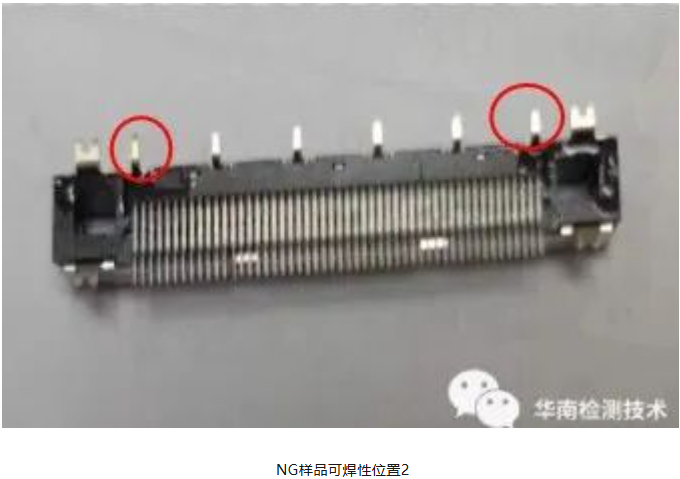

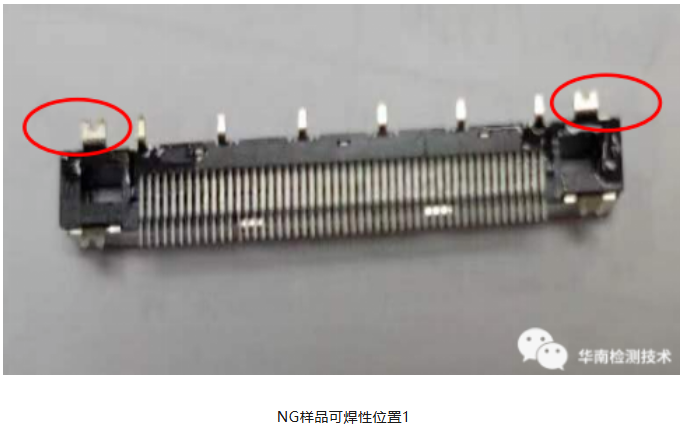

测试结果显示：NG样品在两个测试位置、两种温度条件下的可焊性均为Fail（失败）。润湿力曲线显示，引脚在浸入焊料后未产生正向润湿力（F1、F2均为负值），且润湿时间（Tb）接近0秒，表明引脚表面几乎不发生焊料润湿。

这一关键数据直接证明：NG样品引脚表面存在严重的可焊性缺陷，焊料无法在引脚表面形成有效铺展，这是导致虚焊的根本原因之一。该可焊性失效可能源于镀镍层氧化、表面污染或镀层本身的分层剥离。

四、连接器失效分析第三步：FTIR异物检测与表面成分分析

为探究可焊性失效的表面物质根源，连接器失效分析进入FTIR傅里叶变换红外光谱检测阶段。技术团队分别对NG样品与OK样品的引脚表面进行显微红外光谱分析，比对两者表面成分差异。

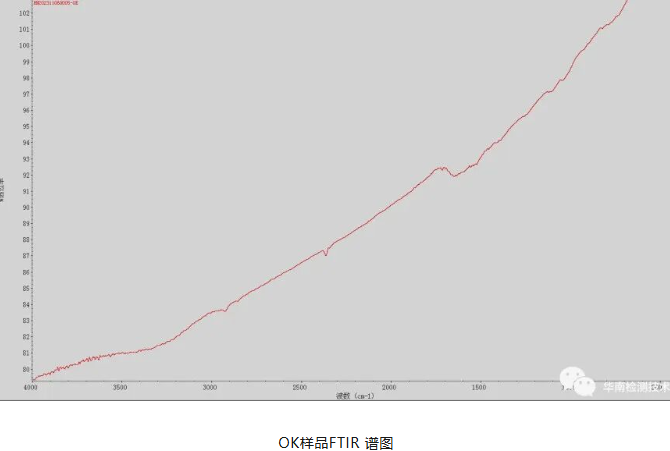

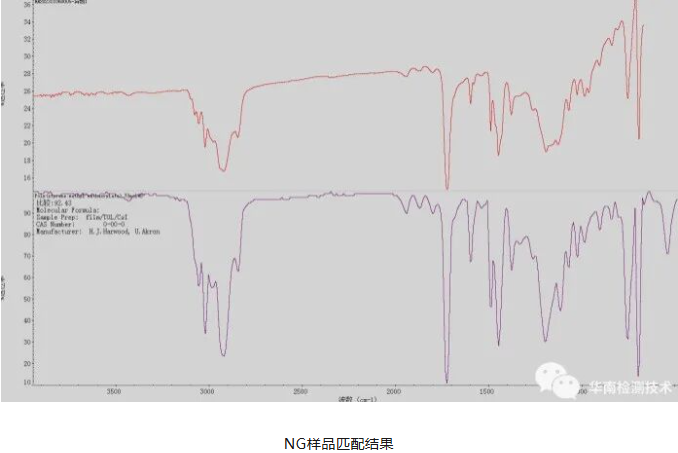

NG样品引脚表面的FTIR谱图显示明显的吸收峰，经谱库匹配分析，与Poly(styrene:methyl methacrylate)（聚苯乙烯甲基丙烯酸甲酯，相似度92.43%）高度吻合。该有机物属于典型的注塑残留或包装材料析出物，具有疏水性，会严重阻碍焊料与镀镍层的润湿结合。相比之下，OK样品引脚表面FTIR谱图无明显吸收峰，未检测出明显异物。

这一成分对比结果精准揭示了NG样品可焊性失效的表面污染机制：有机异物覆盖导致焊料无法润湿镀镍层，进而引发虚焊。

五、连接器失效分析第四步：共面度测试与引脚高度一致性验证

共面度（Coplanarity）是连接器失效分析中评估多引脚器件焊接适应性的关键几何参数。

引脚共面度超差会导致回流焊过程中部分引脚无法与焊膏充分接触，形成虚焊。

技术团队对NG样品与OK样品进行共面度精密测试，测量各引脚相对于基准平面的高度偏差。

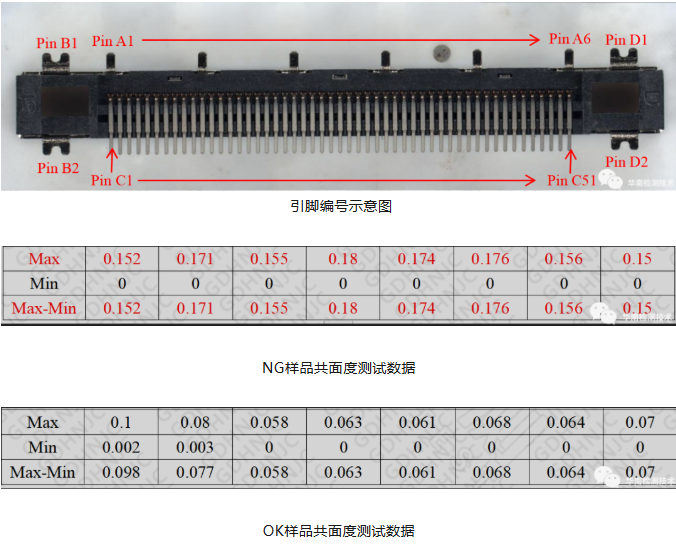

测试数据显示：NG样品各引脚的Max-Min差值分布在0.152mm至0.18mm之间，全部超出IPC-A-610标准规定的共面度公差要求（通常≤0.1mm）。而OK样品各引脚的Max-Min差值分布在0.058mm至0.098mm之间，大部分处于合格范围内。

该数据直接证明：NG样品存在严重的引脚高度不一致问题，部分引脚在回流焊过程中因无法接触焊膏或接触压力不足，导致焊料润湿不充分，形成虚焊。共面度超差与表面异物污染形成"双重叠加"效应，共同导致连接器虚焊失效。

六、连接器失效分析第五步：SEM截面分析与镀层结构验证

为深入验证镀镍层内部结构是否存在缺陷，连接器失效分析进入SEM扫描电子显微镜截面观察阶段。

技术团队对NG样品与OK样品分别进行金相镶嵌制样，研磨抛光后观察引脚横截面形貌，重点比对IMC层（金属间化合物层）厚度与镀镍层完整性。

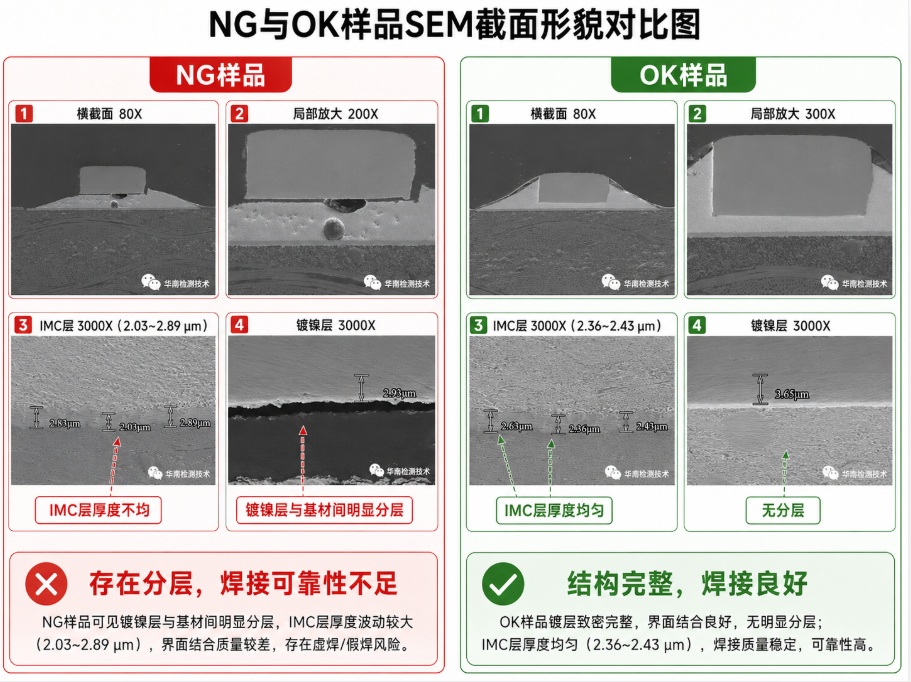

SEM截面观察结果显示：NG样品横纵方向切片均能看到明显的分层现象，镀镍层与不锈钢基材之间存在界面分离，且IMC层厚度分布不均（2.03μm~2.89μm）。相比之下，OK样品未见分层现象，IMC层厚度均匀（2.36μm~2.43μm），镀镍层致密完整。

NG样品的镀镍层分层意味着镀层附着力不足，在回流焊热应力作用下易发生剥离，暴露出的底层金属迅速氧化，进一步恶化可焊性。虽然NG与OK样品的IMC层厚度及镀镍层绝对厚度相差不大，但NG样品的分层缺陷是引发虚焊的深层结构根因。

七、连接器失效分析综合判定：表面污染叠加镀层分层的耦合失效机理

基于外观检查、可焊性测试、FTIR异物分析、共面度测试及SEM截面分析的完整证据链，本次连接器失效分析综合判定如下：

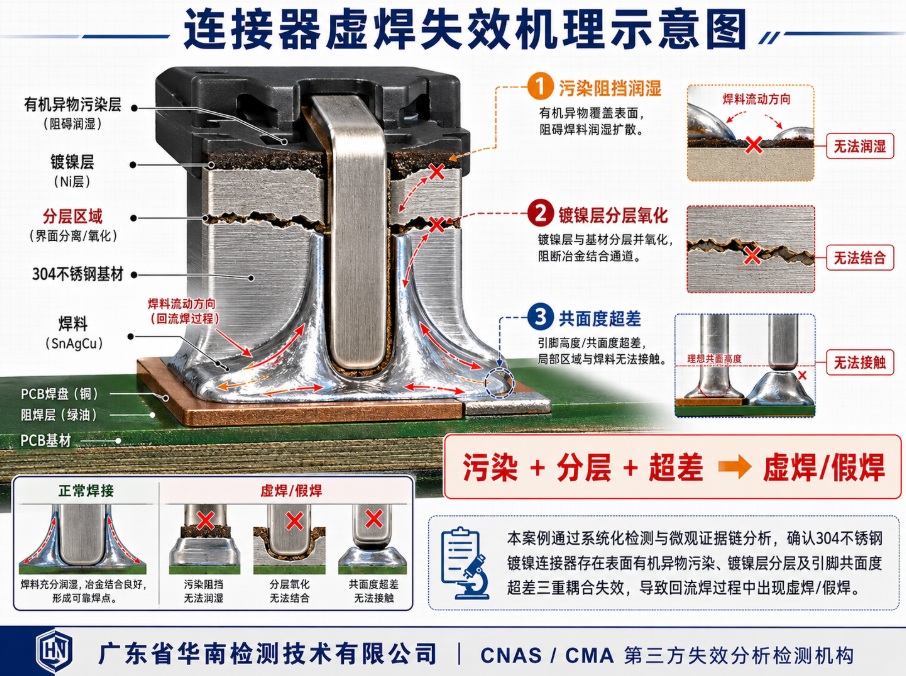

NG样品连接器虚焊失效是由"表面有机异物污染"与"镀镍层内部分层"两大因素耦合导致的。

第一重失效因素为表面污染：NG样品引脚表面存在聚苯乙烯甲基丙烯酸甲酯类有机异物（FTIR相似度92.43%），该疏水性污染物直接阻碍焊料润湿，导致可焊性测试Fail。

第二重失效因素为镀层结构缺陷：NG样品镀镍层与304不锈钢基材之间存在界面分层（SEM截面证实），分层处暴露的活性金属在空气中快速氧化，形成氧化膜进一步降低可焊性。

第三重失效因素为几何超差：NG样品引脚共面度Max-Min达0.152~0.18mm，超出IPC标准，回流焊时部分引脚接触不良。

三重因素叠加作用，最终导致连接器大面积虚焊失效。OK样品因无表面污染、镀层完整且共面度合格，焊接状态良好。

连接器失效分析是精准定位虚焊根因、优化来料质量与回流焊工艺的核心技术支撑。

本案例通过系统化的五步检测流程与完整的微观证据链，揭示了304不锈钢镀镍连接器"表面有机异物污染+镀镍层分层+引脚共面度超差"的三重耦合失效机理。

广东省华南检测技术有限公司作为持有CNAS、CMA双重资质的第三方失效分析检测机构，依托润湿平衡测试仪、FTIR红外光谱仪、SEM扫描电镜等精密设备及资深技术团队，为客户提供公正、高效、精准、可靠的连接器失效分析服务。

若您的连接器产品面临虚焊、假焊或焊接不良困扰，欢迎立即联系华南检测获取定制化检测方案与专业技术支持。

连接器失效分析常见问答

Q1：连接器虚焊和假焊有什么区别？

A：虚焊是指焊料与引脚表面接触但未形成有效冶金结合，外观看似有焊点但内部存在空隙或氧化层，受振动或温度循环后易失效；假焊是指焊料与引脚未接触或接触极少，焊点呈现不润湿、球状或灰暗状态。连接器失效分析通过SEM截面观察IMC层形成情况，可精准区分虚焊与假焊的本质差异。

Q2：连接器失效分析通常需要哪些检测步骤？

A：标准连接器失效分析流程包括五步：①外观检查与焊接状态对比；②可焊性测试（润湿平衡法）定量评估焊接适应性；③FTIR异物分析识别表面污染物；④共面度测试验证引脚几何一致性；⑤SEM截面分析观察镀层结构与IMC层状态。五步层层递进，从宏观到微观锁定失效根因。

Q3：连接器可焊性测试Fail，是否一定是来料问题？

A：不一定。可焊性失效可能源于来料镀层氧化/污染，也可能源于客户仓储环境不当（如高温高湿导致镀层氧化）、回流焊温度曲线设置不合理（预热不足或峰值温度过低）、或助焊剂选型不匹配。连接器失效分析通过FTIR成分比对与SEM镀层观察，可区分是来料固有缺陷还是后续工艺/环境因素导致。

Q4：连接器共面度超差如何改善？

A：共面度超差的改善需从三方面入手：来料端要求供应商加强注塑成型与引脚整形工艺控制，确保共面度≤0.1mm；仓储端避免连接器受压变形或包装不当导致引脚翘曲；工艺端优化回流焊治具设计，采用柔性支撑或局部加压方式补偿轻微共面度偏差。华南检测可提供共面度检测与工艺优化建议。

Q5：连接器失效分析报告能否用于供应商索赔？

A：可以。广东省华南检测技术有限公司出具的连接器失效分析报告加盖CNAS、CMA章，具备法律效力。报告中包含可焊性测试数据、FTIR谱图匹配结果、SEM截面图像及共面度测量数据等客观证据，可作为供应商质量索赔、来料检验标准修订及失效责任界定的技术依据。

广东省华南检测技术有限公司，坐落在东莞大岭山镇,毗邻松山湖高新技术 产业开发区，专注于汽车电子、消费电子等领域的可靠性检测服务， 服务对象 涵盖半导体、电子元器件、纳米材料、 通讯、 新能源、汽车、航天航空、教育及科研等多个领域。

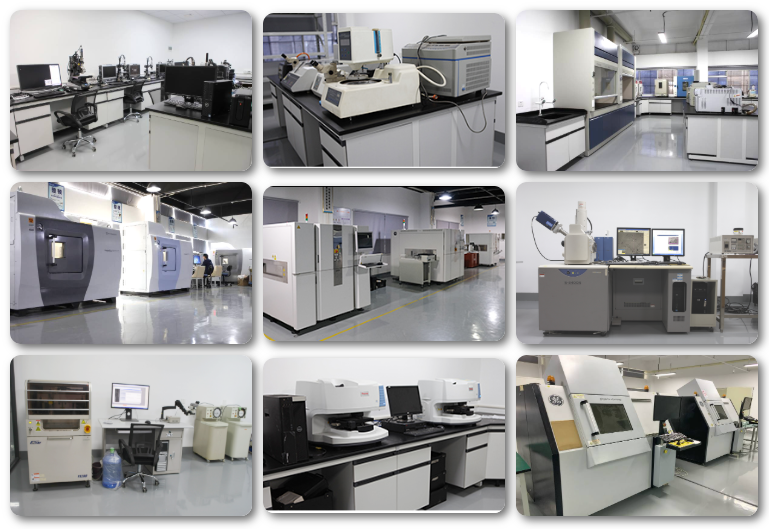

实验室配备了业界一流的测试设备，基于相关产品及元器件的失效原理，对测试样品进行可靠性检测、失效分析以及功能性能验证。配备主要仪器包括但不限于：各种规格环境可靠性试验箱、振动台、机械冲击台、各种力学试验设备、 包装可靠性试验设备，以及相应的声、 光、电性能检测系统等。
