金相切片分析:解析材料成分的秘密武器

发布日期:2024-02-23阅读量:296
  • 0
  • 切片分析技术,又称为切片分析或金相切片分析、微切片分析(英文: Cross-section,X-section),是观察样品截面结构情况常用的制样分析手段。它被广泛运用于金属、陶瓷、塑料等材料的显微结构研究和质量控制。金相切片分析通过观察和分析材料的显微组织,能够提供材料的成分、晶粒大小、相分布、缺陷和夹杂物等关键信息,为材料的性能评估、工艺优化和失效分析提供重要依据。

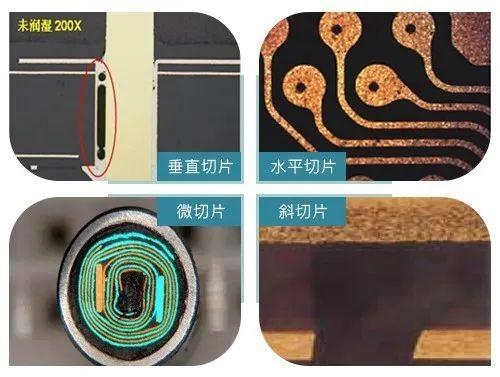

    金相切片分析

    切片分析技术是PCB/PCBA、零部件等制造行业中常见和重要的分析方法之一。通常用于确定产品质量、进行品质异常分析、检验电路板品质、检测PCBA焊接质量、查找故障原因和解决方案、评估制程改进,可作为客观检查、研究和判断的依据。


    一、金相切片分析的应用范围包括但不限于以下领域:

    电子行业、金属、塑料、陶瓷制品行业、汽车零部件及配件制造行业、通信设备、科研、电子元器件结构检测,包括反光芯片、铝铜制造工艺、CMOS、POP等、印刷电路板结构及钻孔检测、组装电路板焊点检测、LED结构检测、电镀连接剂检测、电容器、涂层厚度、镀层、金属和零件结构检测等。

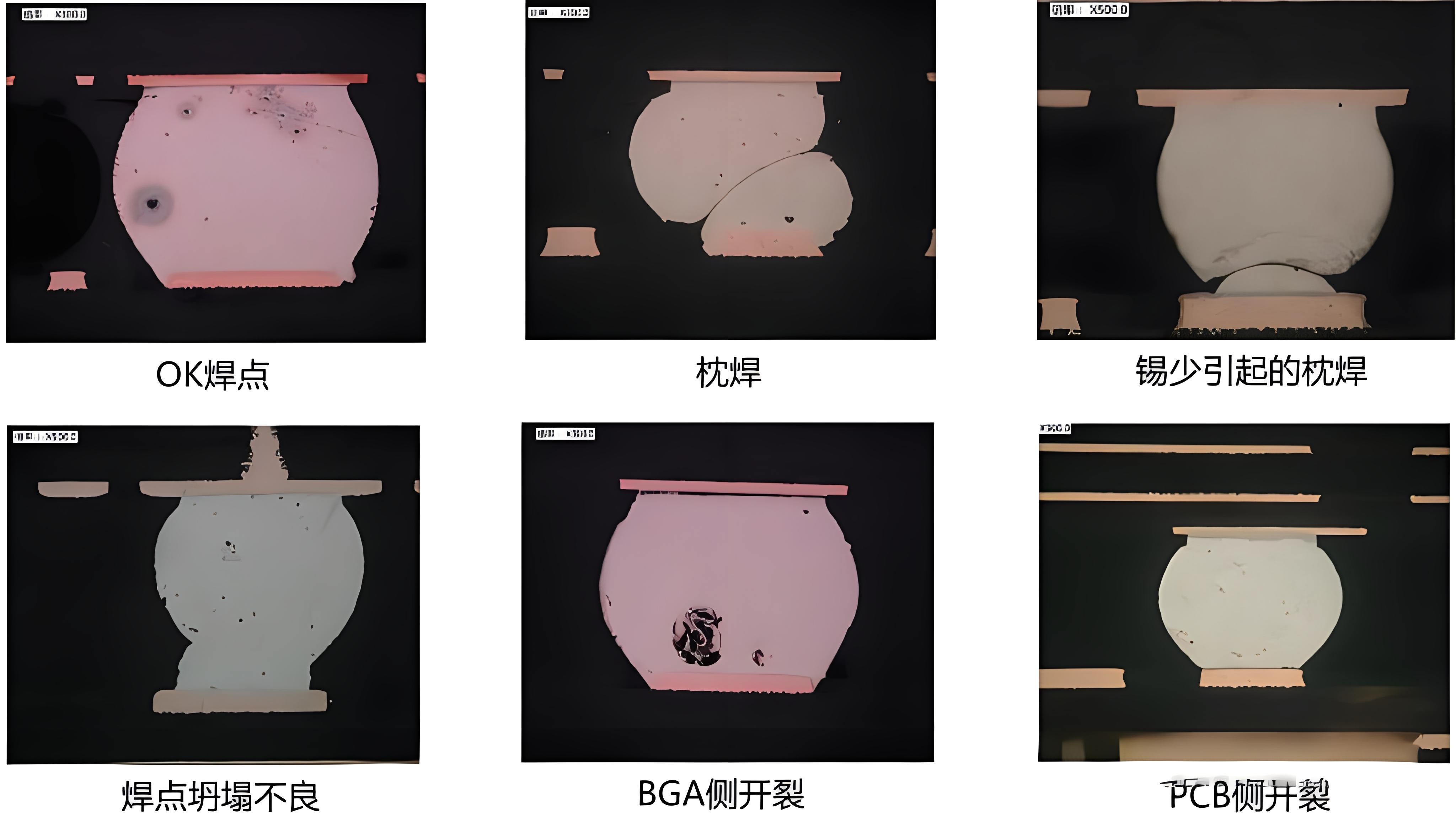

    金相切片分析图片


    二、金相切片分析步骤如下:

    1、使用切割设备将样品切割成适合的形状和尺寸。

    2、采用填埋技术,使用填埋剂,将已切割样品镶嵌成标准样品,以提高产品强度,并减少研磨过程对非观察面的影响。

    3、进行研磨时,需使用不同粗细的砂纸(或钻石砂纸)。

    4、通过使用抛光布和抛光液来抛光,可以消除研磨过程中产生的微小划痕。

    5、完成上述步骤后,可以将样品放入光学显微镜或扫描电子显微镜中进行观察。

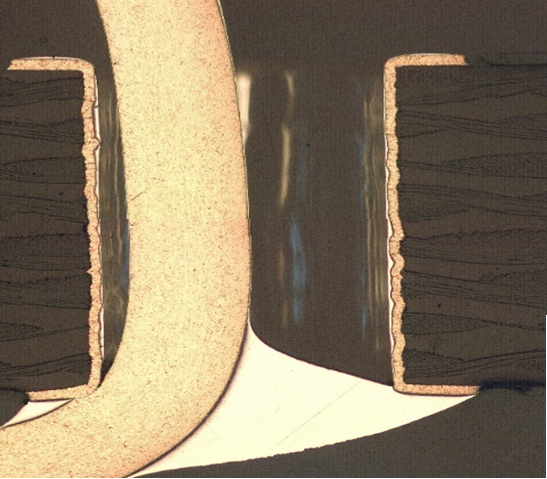

    金相切片分析实验室

    金属切片分析的基本原理是利用光学显微镜或电子显微镜观察材料的微观结构。首先,需要对材料进行切割、研磨和抛光等处理,制备出平滑无瑕的表面。接着,通过化学腐蚀或电解抛光等方式揭示材料内部的结构。最后,利用显微镜观察并记录材料的微观结构图像。


    金相切片分析流程:

    采集样品→清洗→真空包埋→研磨→抛光→微蚀(如果需要)→分析(光学显微镜观察、扫描电子显微镜观察、能谱分析、电子背散射衍射分析等)

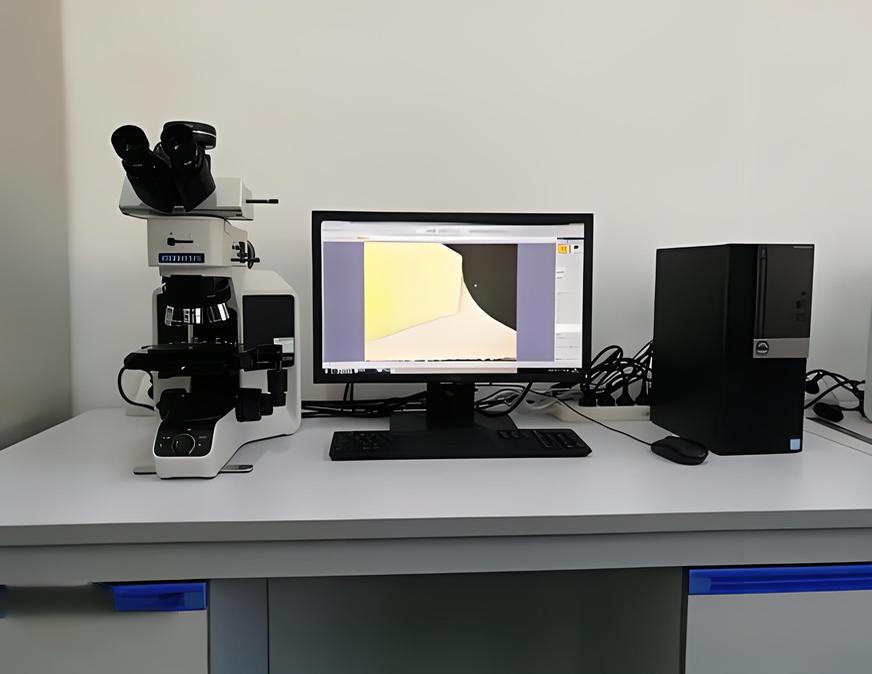

    金相切片分析使用仪器:

    我们拥有多种设备,包括精密切割机、镶嵌机、研磨、抛光机、金相显微镜和电子显微镜等。

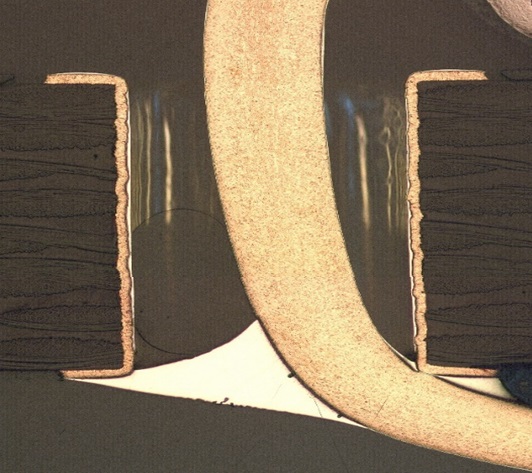

    第三方金相切片分析


    三、金相切片分析检测范围:

    金相显微镜下的切片分析结果通常展示为显微组织图像。这些图像展示了材料晶粒的尺寸、形状和分布,相的种类、形状和分布,以及夹杂物和缺陷的类型、大小和分布等数据。观察和分析这些图像有助于评估和预测材料的性能。


    下面给大家介绍一下华南检测的金相切片分析测试内容。

    a.微型尺寸的测量,比如镀层厚度、通孔直径、气孔尺寸、缺陷区域、焊缝高度、焊接点宽度等;

    b.对于结构缺陷的检查,需要关注以下事项:例如,焊脚是否存在空洞、是否有裂纹,或者是否存在虚焊等情况。

    c.对于走线层数的检查,以及界面结合情况等,需要进行重新检查和评估。

    d.要进行结构分析,需要考虑截面形状、连接方式等因素。


    金相切片分析具有广泛的应用价值,在不同的领域都有所应用。在金属领域,金相切片分析能够评估金属的强度、韧性、疲劳、断裂行为以及腐蚀和磨损性能等方面。在陶瓷领域,金相切片分析能够研究陶瓷的显微结构、相变和烧结过程等。在塑料领域,金相切片分析可以分析塑料的填充和分散性、结晶和取向行为等。

    金相切片分析第三方机构

    另外,在失效分析中,金相切片分析也扮演了关键角色。通过观察和分析失效零件的显微组织,可以确定失效的起因和机制,为预防类似失效提供强有力的支持。

    综上所述,金相切片分析是一项极其重要的材料分析技术,拥有广泛的潜在应用。随着科技的不断发展,金相切片分析将在更多领域发挥其独特优势,并为材料科学和工程的进步做出重要贡献。


    华南检测基于材料科学工程和电子可靠性工程打造工业医院服务模式,借助科学的检测分析标准和方法、依托专业的工程技术人员和精密的仪器设备,帮助企业解决在产品研发、生产、贸易等多环节遇到的各种与品质相关的问题,工业CT 检测、失效分析、材料分析检测、芯片鉴定、DPA分析、芯片线路修改、晶圆微结构分析、可靠性检测、逆向工程、微纳米测量等专业技术测服务,欢迎前来咨询了解。

    华南检测金相切片分析
