触发器失效分析，华南检测精准 “把脉” 电子元件 | 华南检测

在数字逻辑电路领域，触发器（Flip - Flop）作为存储二进制数据的关键元件，其稳定性与可靠性直接关系到整个电路系统的正常运行。一旦触发器出现失效，可能会引发一系列系统故障，给企业带来巨大的损失。近期，华南检测技术有限公司接到客户委托，对其寄送的 OK 和 NG 两类触发器器件进行失效分析，帮助客户精准定位失效原因，制定改进措施。

一、定制化检测流程，深度剖析失效原因

（一）外观检查：细节之处见真章

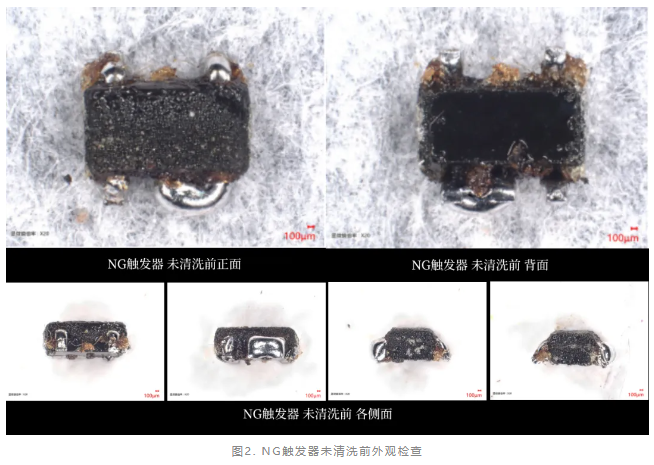

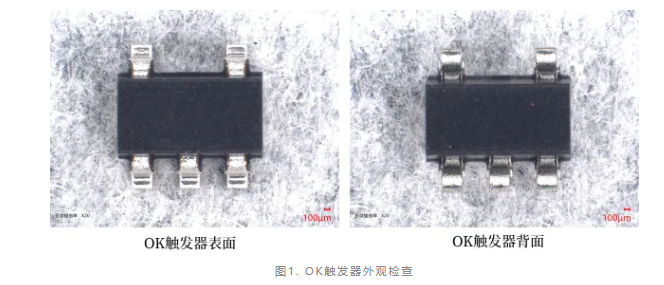

显微镜初检 ：选取 OK 样和 NG 样，放入专业显微镜进行初步观察。在这一环节，OK 样外观未发现任何异常，表面光滑，无划痕、裂纹等瑕疵；而 NG 样在未清洗前，外观略显 “脏污”，但同样未发现明显的结构性损伤。这一结果让人对失效原因的第一层猜测 “外观损伤” 画上了否定符号。

这一步骤的定制化思考：对于不同类型的电子元件，我们会根据其特性选择不同倍率、光源强度的显微镜进行检查，确保不遗漏任何微小的外观异常。

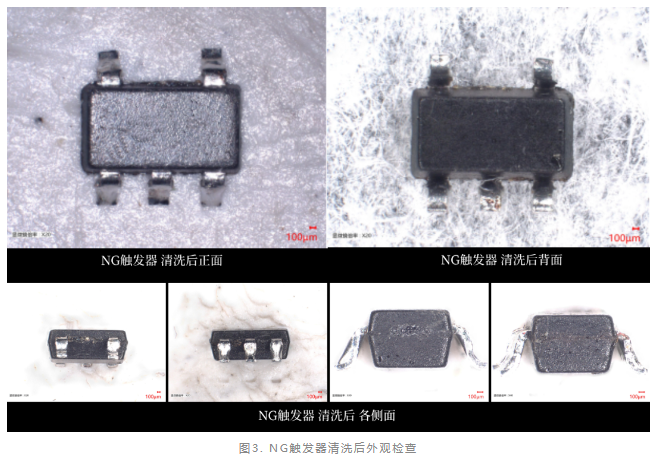

清洗再检 ：对 NG 样进行专业清洗后，再次放入显微镜下观察。结果显示，清洗后的 NG 样外观依旧与 OK 样无异，由此可见，失效原因并非外观可见的物理损伤。这一发现为后续检测指明了更深入的方向。

（二）电特性检测：揪出 “隐藏的漏电”

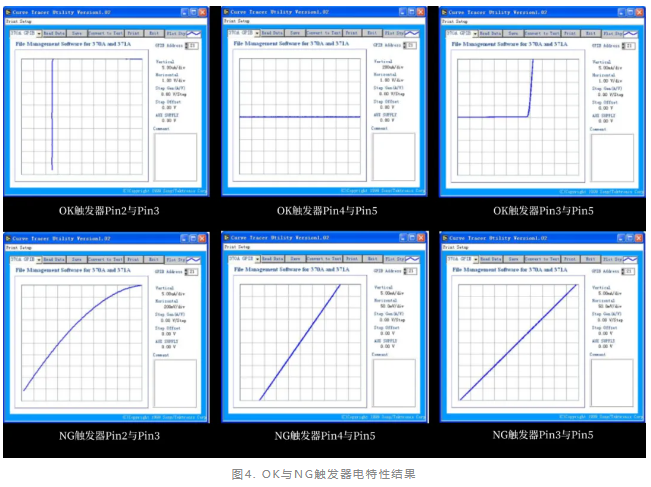

对 OK 与 NG 触发器进行电特性测试，这一环节旨在检测触发器在不同工作状态下的电气性能表现。测试结果显示，OK 触发器的 Pin 脚之间无漏电现象，电气性能稳定；而 NG 触发器的 Pin 脚之间却存在微小的漏电流。
这一发现犹如拨开迷雾的一束光，让我们初步锁定问题的大致范围：NG 触发器内部可能存在局部绝缘损坏或电极间距过小等问题，导致了不该出现的电流泄漏。而这些问题，往往是制造工艺中微小缺陷或材料特性差异所引发。

（三）X - ray 检测：内部结构的 “透视眼”

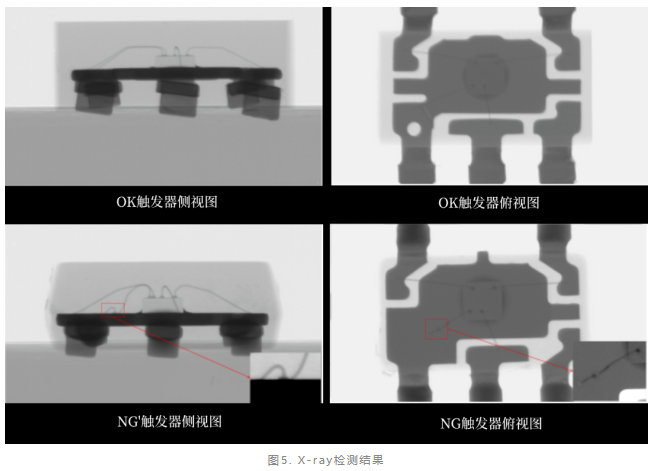

将 OK 与 NG 触发器放入 X - ray 检测仪中，通过 X 射线成像技术，对触发器内部的芯片结构、焊接点、布线等情况进行无损检测。结果显示，两类触发器在 X - ray 图像下均未发现异常。
这表明，问题并非出在宏观的内部结构性缺陷上，比如芯片错位、大面积的焊接虚连等。这一检测结果进一步缩小了失效原因的排查范围，让我们将目光聚焦到更为微观的层面。

（四）开封检查：直击芯片 “心脏”

将 OK 和 NG 触发器进行化学开封处理，使其内部芯片完全暴露出来，随后放在高倍光学显微镜下进行细致观察。

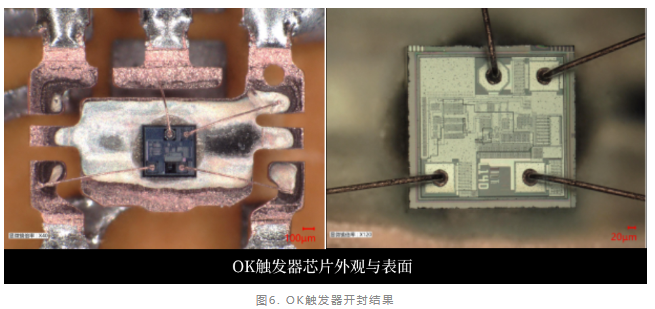

OK 触发器表现 ：芯片表面光洁如新，焊点饱满圆润，电路布局整齐规范，未见任何异常痕迹。

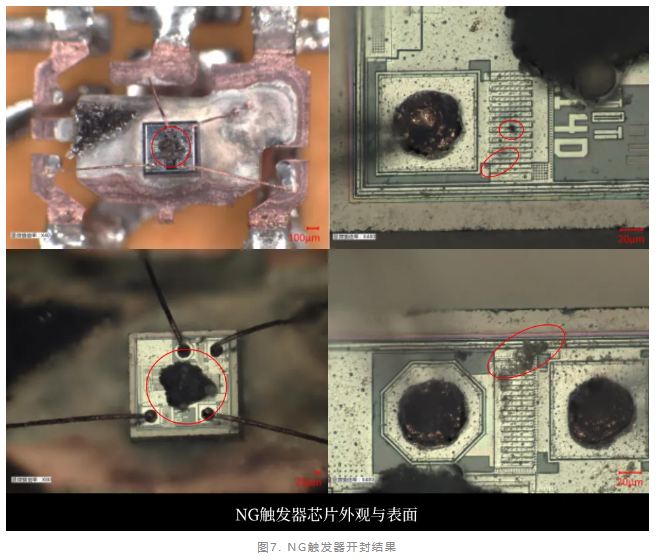

NG 触发器问题显现 ：芯片中间区域出现了明显的碳化胶粉，这些碳化的物质犹如 “微型导线”，可能在不该导电的地方形成了微弱的电流通道；同时，芯片表面还存在烧灼痕迹，这表明在某一时段，芯片经历了异常的高温。

综合以上检测结果，我们得出结论：NG 触发器失效的直接原因是芯片内部出现了碳化胶粉和烧灼现象，导致输入端轻微漏电，VCC 对地和输出端漏电，进而引发产品失效。

二、深度溯源，定制解决方案

进一步深入分析，推测 NG 触发器出现此类失效现象的根源可能是过电压 EOS 事件。过电压产生的原因多种多样：

外部环境干扰 ：电源电压因浪涌、开关噪声等突升，这种突增的电压可能瞬间超过芯片的耐压极限，造成内部损伤。

静电放电 ：在生产、运输或使用过程中，人体或物体携带的静电可能瞬间释放，对芯片造成毁灭性打击。

系统设计缺陷 ：高压电源的意外引入、感性负载切换或开关电源噪声耦合、强 EMI 干扰等系统设计或搭配上的问题，都可能使触发器长期处于过电压的工作状态。

华南检测：http://www.gdhnjc.com/websiteMap

针对不同客户的特定生产工艺和使用场景，华南检测定制化制定解决方案：

优化电路设计 ：建议在电路中增加瞬态电压抑制二极管（TVS），用于吸收浪涌电压和静电放电产生的瞬时高电压，保护触发器免受过电压冲击。

改进生产工艺 ：协助客户优化芯片制造工艺，提高芯片的耐压性能和抗静电能力，从源头降低失效风险。

加强质量管控 ：为客户建立完善的进货检验和出厂检测体系，确保每一个触发器都经过严格的电特性检测和耐压测试，杜绝不良品流入市场。

三、华南检测，电子元件失效分析的权威之选

华南检测技术有限公司，作为电子元器件领域知名的失效分析实验室，拥有以下核心优势：

专业团队 ：汇聚了一批在电子工程、材料科学等领域深耕多年的专家和工程师，他们具备深厚的理论基础和丰富的实践经验，能够精准地分析各种复杂的失效现象。

先进设备 ：配备了价值数千万元的先进检测设备，如高分辨率显微镜、X - ray 检测仪、电特性测试系统等，为准确检测提供了坚实的硬件保障。

定制服务 ：我们深知每个客户的生产工艺、产品特性和市场需求都不一样，因此提供从检测方案设计、样本采集与处理到数据分析与报告的全流程定制化服务，确保为客户量身打造合适的解决方案。

如果您正面临触发器或其他电子元器件的失效问题，想要获取更专业、深入的分析服务，欢迎随时联系华南检测。我们将凭借专业的技术、先进设备和定制化服务，为您精准定位问题根源，制定有效的改进措施，助力您提升产品质量，降低生产成本，增强市场竞争力。
