工业CT检测机构:引领无损检测技术进入高精度时代

发布日期:2024-07-10阅读量:559
  • 0
  • 在现代工业生产和科学研究中,对材料和工件的内部结构和缺陷进行精准分析的需求日益增长。传统的检测方法往往具有破坏性或只能提供表面信息,无法满足高精度和无损检测的要求。工业计算机断层扫描(Computed Tomography,简称CT)技术作为一种非侵入性和非破坏性成像技术,能够在不破坏样品的情况下,利用X射线对物体进行扫描,获取样品内部三维结构和形貌信息,已成为精密检测领域的重要工具。

    工业CT检测机构

    广东省华南检测技术有限公司,专业提供工业CT检测服务,精准洞察产品内部结构。下面给大家介绍工业CT技术相关内容。


    一、工业CT技术概述

    工业CT技术基于X射线穿透原理,通过计算机处理技术,重建出物体内部的三维图像。与传统的二维X射线成像相比,工业CT能够提供更加全面和深入的内部结构信息,包括但不限于缺陷、孔隙、夹杂物等。这项技术特别适用于需要高精度检测的领域,如航空航天、汽车制造、材料科学、电子制造等。

    工业CT检测机构

    二、工业CT的主要优势

    1.微焦点CT系统,体素尺寸可达1μm。

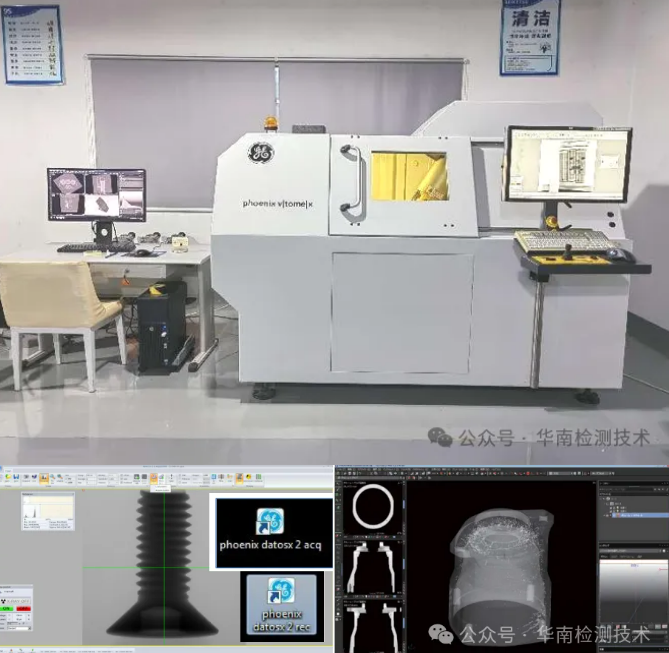

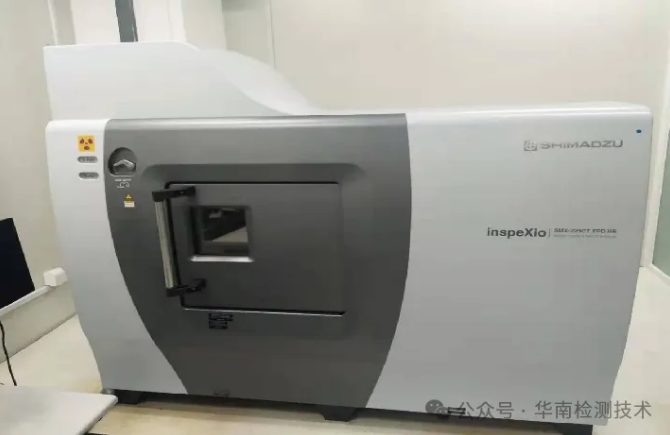

    2.射线装置可适应性不同材质样品需求:240KV/320W(GE Phoneix)、225KV/135W(岛津 inspeXio SMT 225CT FPD HR )。

    3.大平板检测器保证高品质成像:8英寸(GE Phoneix),16 英寸 (岛津 inspeXio SMT 225CT FPD HR ),断面成像尺寸可达4096x4096。

    4.扫描重量:样品承重12kg。

    5.扫描成像速度快:超高速系统运算支撑下,1024x1024重建尺寸、1800张投影、360°全扫描、0.5s曝光、重叠张数3条件下20-30min内完成扫描和重建。

    6.高稳定和可靠性操作平台。

    7.全智能化系统设计和CT软件,实现操控:phoenix datos|x CT(GE CT),HPCinspeXio ver3.0(岛津CT)

    8.配备功能齐全的VGStudio MAX三维图像软件满足不同客户对结果数字化分析和展示。工业CT的主要功能

    工业CT检测机构

    三、工业CT不仅能够进行基本的断层扫描和DR透视,还具备以下功能:

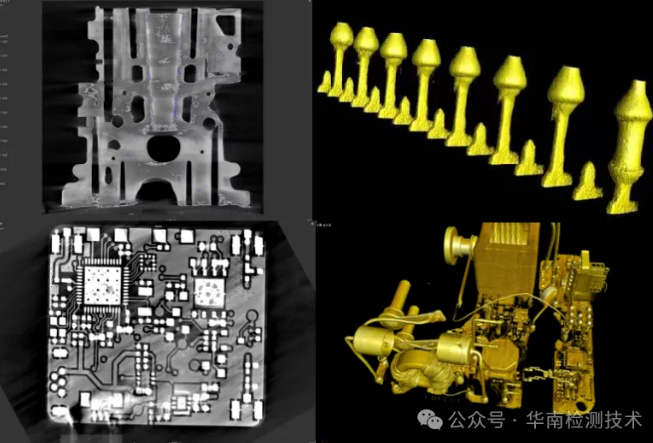

    缺陷分析:检测样品内部的缺陷,如气孔、裂纹、夹杂等。

    尺寸测量:对样品的尺寸进行精准测量,确保产品质量。

    数模对比:将实际样品与设计模型进行对比,分析差异。

    逆向工程:利用扫描数据进行逆向设计,优化产品设计。


    四、工业CT的应用领域

    工业CT技术的应用领域非常广泛,以下是一些主要的应用场景:

    1.航空航天;

    航空航天领域涉及组成复杂种类繁多的各种零部件,可以通过工业CT分析无损分析零部件内部气孔、裂纹、夹杂、异物等缺陷,以及内部装配不良、加工尺寸偏差等问题。

    工业CT检测机构

    2.油气资源、岩土工程;

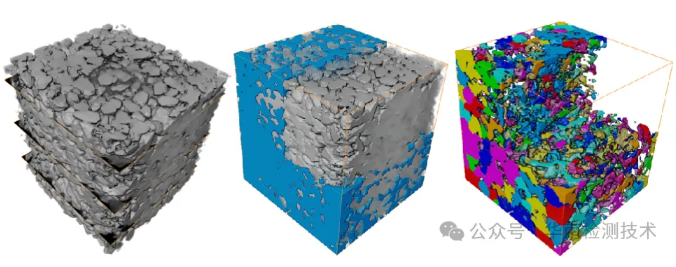

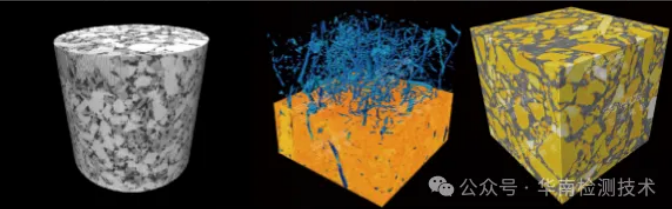

    2.1 油气资源 :构建数字岩心——基于CT图像数据完成岩心灰度识别、吼道模拟与计算、二位图像分析(颗粒和孔隙二位形态分析)、裂缝定性定量分析(裂缝空间宽度分布、连通性判定)、颗粒度与孔隙度形态学参数计算等。

    工业CT检测机构

    2.2 岩土工程:对岩土体进行高分辨率、无损、3D、定量化、精细化地成像,得到其内部各类组构空间信息,包括骨架、基质、裂隙及孔隙等,让岩土体内部结构直观可见。

    工业CT检测机构

    3.材料科学研究;

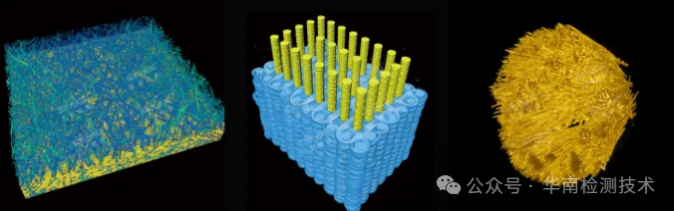

    材料科学研究-材料内部三维空间结构可视化,并对孔隙、夹杂物等各种参数进行定量计算,为材料制备各项工艺流程提供重要参考;同时,还可以构建材料内部多组分的空间分布,建立起内部空间结构与性能之间的关系。适合碳纤维、高分子、陶瓷、铝合金、铁铜、镍等各种材质固体材料分析,可直观观测各项特征结构的空间分布状态,克服表面观察的局限性。

    工业CT检测机构

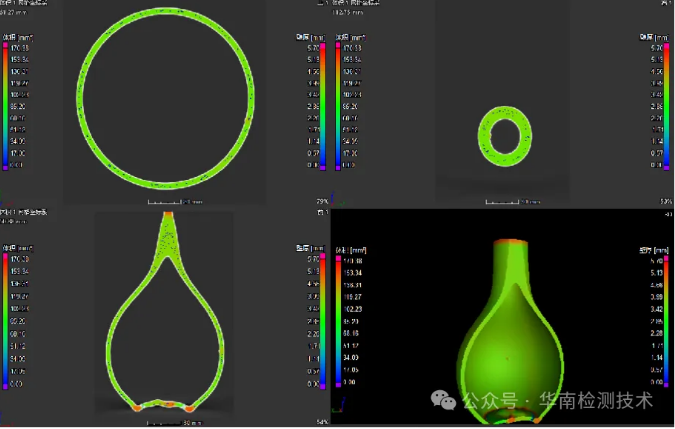

    4.增材制造

    增材制造-获得打印成品件的内部孔隙和裂纹等缺陷信息,优化3D打印制造工艺参数。数模比对技术生成打印文件,进行相应产品的生产,大大缩短制造周期。

    工业CT检测机构


    5.汽车制造、铸件注塑等

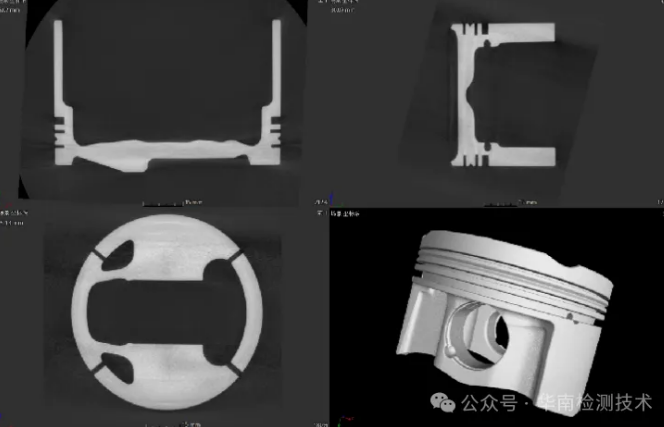

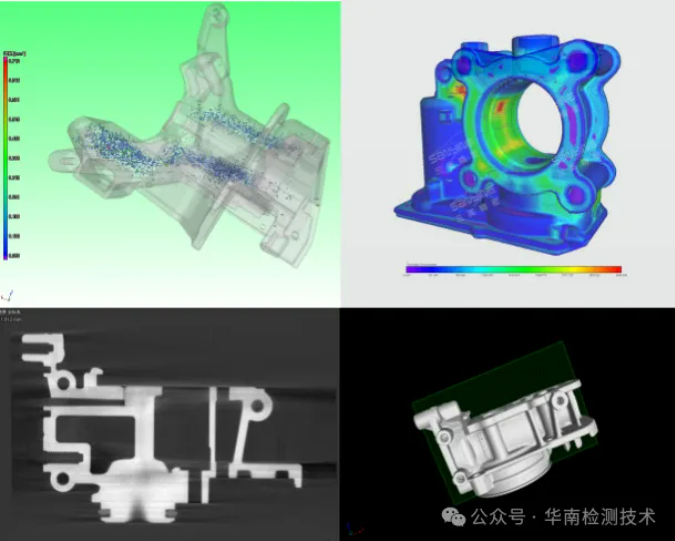

    广泛用于汽车行业研发验证、质量保证、失效分析,涵盖了铸造、注塑、焊接、汽车电子、电机、新能源锂电池等多种类型的部件。

    例如金属铸件气孔、缩孔、裂纹、夹杂、残砂等各种缺陷洞察。

    精密装配体的内部结构匹配情况及复杂装配结构无损观察,发现内部异物,测量偏移量尺寸,三维全面评估装配质量。

    工业CT检测机构


    6.新能源

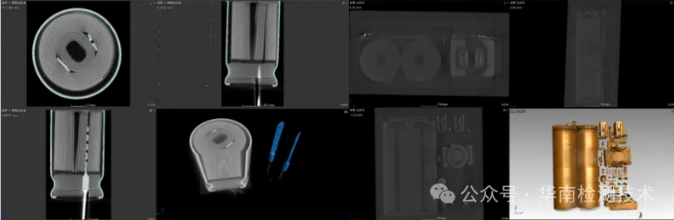

    锂电池部件及整机装机无损分析,模拟破坏后形态变化分析。

    锂电池制造缺陷进行无损分析。

    工业CT检测机构

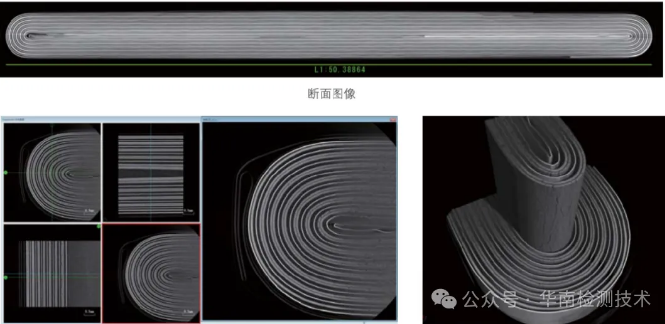

    智能手机聚合物锂电成像分析检查

    工业CT检测机构

    7.电池

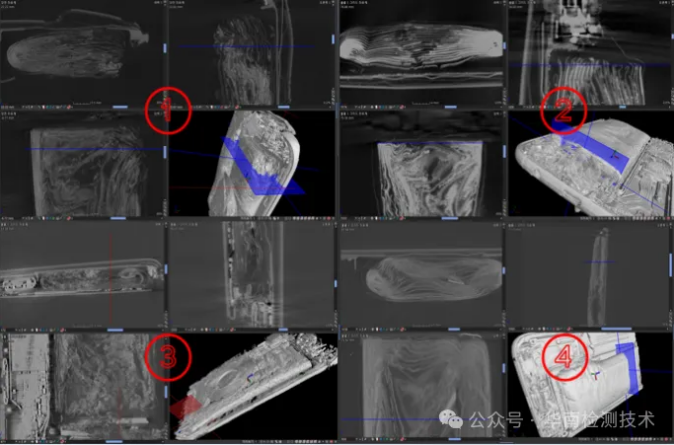

    智能手机用聚合物锂电破损鼓包后内部形态识别检查。

    工业CT检测机构

    8.电子制造

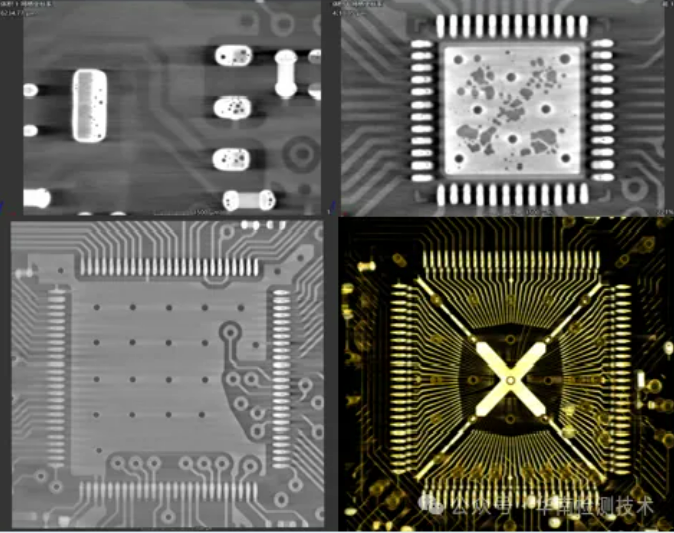

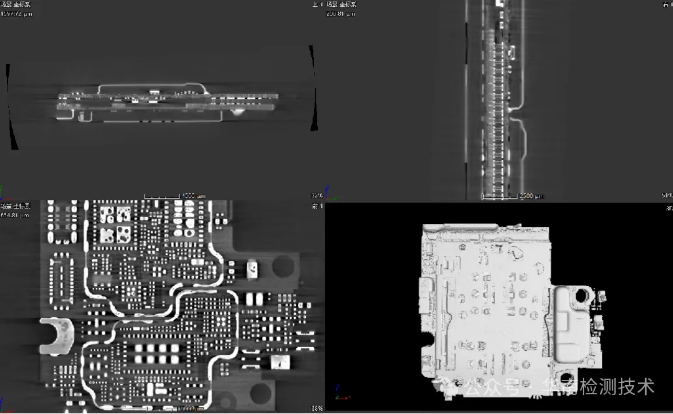

    通过工业CT技术对SMT工艺、BGA、QFN、QFP/SOP、倒装芯片、THT、press-fit插入元件、TSV、bonding线、功率半导体IGBT和MEMS等各种元器件中的气孔、裂纹、虚焊等缺陷无损分析。

    工业CT检测机构

    分析PCB、芯片等通的孔镀铜厚度均匀性、印制线断裂缺陷、钻孔深度。

    工业CT检测机构

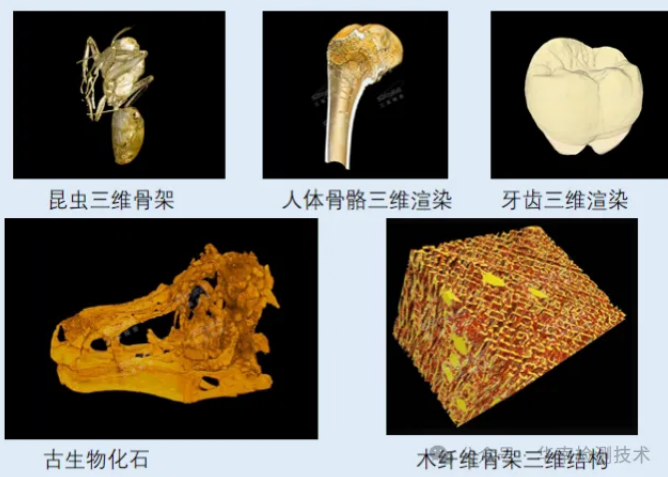

    9.动物、考古文博、口腔医疗、骨科实验研究、植物科学等研究。

    工业CT检测机构

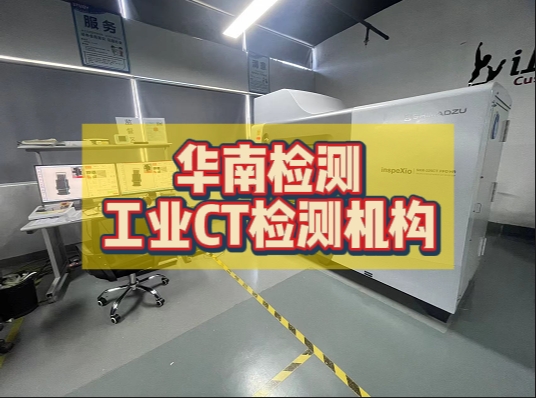

    五、广东省华南检测技术有限公司实验室介绍

    广东省华南检测技术有限公司位于东莞大岭山镇,专注于汽车电子、消费电子等领域的可靠性检测服务。实验室配备了业界先进的进口测试设备,基于产品及元器件的失效原理,提供可靠性检测、失效分析以及功能性能验证服务。


    六、结语

    工业CT检测技术以其高精度、无损性和广泛的适应性,在现代工业和科研领域扮演着越来越重要的角色。随着技术的不断进步和应用领域的不断拓展,工业CT检测技术有望在未来为更多的行业带来革命性的变革。

    华南检测:http://www.gdhnjc.com/websiteMap

    广东省华南检测技术有限公司专注于工业CT检测\失效分析\材料检测分析的先进制造实验室,设立了无损检测、材料分析、化学分析、物理分析、切片与金相测试,环境可靠性测试等众多实验室,为您提供—站式材料检测,失效分析及检测报告,如您有工件需要做工业CT检测,您可以给出工件大小、材质、重量,检测要求,我们评估后会给到一个合理的报价。
