引言

在材料科学与制造业领域，产品内部的微小缺陷往往决定了其最终的性能与使用寿命。对于质量控制与品保经理而言，如何在不破坏样品的前提下，精准、高效地识别出隐藏在部件内部的孔隙、裂纹或夹杂，是提升良率与可靠性的关键。本文将围绕工业CT扫描这一核心技术展开，为您系统介绍其在材料检测中的实际应用。内容涵盖了工业CT检测的基本原理与核心优势，并重点剖析其在新能源汽车与3C电子行业的具体案例。通过阅读本文，您将全面了解材料CT扫描如何帮助您解决内部缺陷筛查的难题，以及如何借助工业CT无损扫描技术优化您的质量控制流程。

工业CT扫描：透视材料内部的“火眼金睛”

工业CT扫描，全称工业计算机层析成像技术，是一种利用X射线穿透物体并进行三维重建的无损检测手段。与传统的2D X光探伤不同，工业CT检测能够获取物体内部结构的连续断面图像，并以三维体数据的形式呈现。

这项技术的核心优势在于其“无损”与“高精度”。它能够在完全不破坏样品的情况下，清晰展示材料内部的几何结构、密度分布以及潜在缺陷。对于品保经理来说，这意味着可以对首批样品或批量产品进行全数或抽样工业CT无损扫描，从而获得比传统破坏性检测更全面、更直观的质量数据。通过材料CT扫描，隐藏在深处的微小孔隙、微米级的裂纹都将无所遁形。

精准锁定新能源汽车关键部件的内部缺陷

随着新能源汽车的快速发展，对电池、电控及驱动单元的安全性与可靠性提出了严苛要求。工业CT检测在这一领域发挥着不可替代的作用。

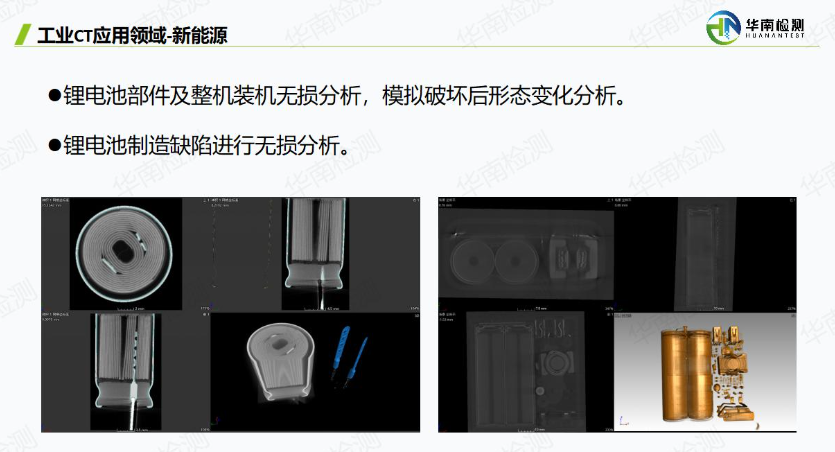

以动力电池壳体为例，其多采用铝合金或复合材料制造。在压铸或成型过程中，极易产生缩孔、疏松或夹杂等内部缺陷。这些缺陷若未被发现，在车辆长期振动和充放电过程中，可能导致壳体破裂，引发安全事故。通过高分辨率的工业CT扫描，检测人员可以直观地测量出电池壳体内部缺陷的体积、位置和分布，并计算出准确的孔隙率，为工艺改进提供直接依据。

再如IGBT功率模块，其内部含有大量的键合线和焊接层。任何微小的焊接空洞或裂纹都会导致模块导热性能下降，最终引发失效。材料CT扫描能够清晰地将这些微米级的焊接缺陷三维可视化，帮助品保人员筛选出不合格品，确保模块的长期可靠性。

赋能3C电子行业实现精密结构件的无损筛查

在3C电子领域，产品趋向于小型化和高度集成化，内部结构异常复杂。工业CT无损扫描已成为分析手机、平板电脑等精密结构件内部质量的必备工具。

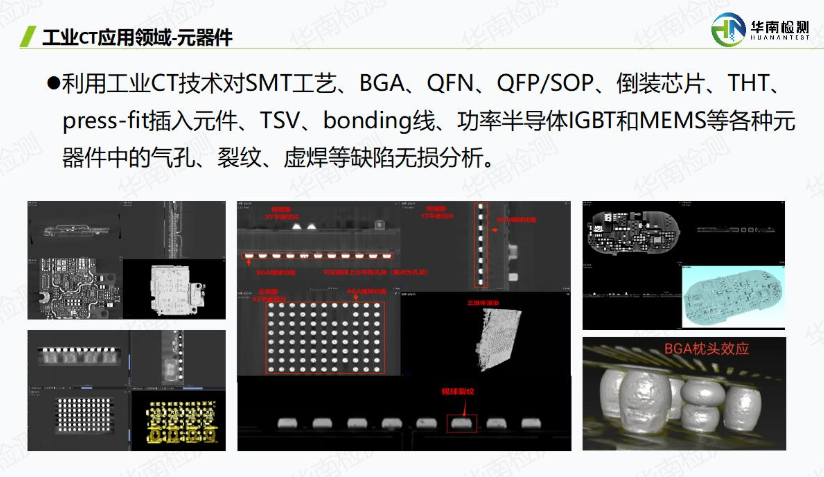

对于芯片封装而言，工业CT扫描可以检测封装体内的分层、空洞以及引线框架的变形情况。这些缺陷在传统的外观检查中根本无法发现，但却直接决定了芯片的电气性能与使用寿命。利用工业CT检测，工程师可以在不破坏昂贵芯片的前提下，完成对封装质量的全面评估。

此外，对于手机中框、摄像头模组支架等精密结构件，工业CT无损扫描同样表现出色。这些部件往往由多种材料（如金属与塑料）结合而成，异种材料界面的结合强度至关重要。材料CT扫描能够精准识别界面处的脱粘或微小间隙，有效预防因结合不良导致的组件松动或功能失效。

拓宽材料检测边界：从金属到复合材料的全面覆盖

工业CT扫描的应用范围远不止于此。在航空航天领域，碳纤维复合材料因其轻质高强的特性被广泛应用，但这类材料在制造过程中容易产生分层和孔隙。工业CT检测能够对这些缺陷进行准确的定量分析，评估其对结构强度的影响。

在传统的金属铸件领域，无论是铝合金压铸件还是钛合金精密铸件，工业CT无损扫描都是检测内部裂纹、冷隔和气孔的首选方法。相较于传统的切片解剖，材料CT扫描不仅效率更高，而且提供了完整的三维缺陷信息，使得质量反馈和工艺调整更加精准。通过这种方式，品保经理能够建立起基于真实内部质量的数据库，从而更有力地把控供应商来料质量。

如何利用工业CT扫描优化您的品控流程？

了解了工业CT扫描的广泛应用后，如何将其有效整合到现有的品控流程中，是品保经理们需要思考的问题。首先，在新品导入阶段，可以对首件进行材料CT扫描，建立内部质量基准，及时发现模具或工艺设计中的问题。其次，在批量生产阶段，可以针对高风险或关键工序的产品进行抽样工业CT检测，监控生产过程的稳定性。最后，在失效分析阶段，工业CT无损扫描能够提供失效部件内部的完整三维信息，为根因分析提供关键证据。

选择合适的工业CT检测服务，需要考虑样品的材质、大小以及需要检测的缺陷类型。高分辨率的设备能够捕捉到更微小的细节，但扫描时间相对较长；而对于大尺寸的工件，则需要更大视野的工业CT扫描系统。专业的检测机构不仅能提供先进的设备，更重要的是拥有经验丰富的技术团队，能够针对您的具体需求，制定最优的扫描参数和分析方案。

结语

工业CT扫描技术凭借其无损、精准、全面的特点，正在深刻改变材料检测与质量控制的方式。无论是新能源汽车的安全保障，还是3C电子的精密制造，工业CT检测都已成为不可或缺的关键技术。通过将材料CT扫描融入日常品控环节，企业能够更早地发现潜在风险，更有效地提升产品良率。

如果您正面临内部缺陷难以发现、产品质量需要进一步提升的挑战，或者希望了解更多关于工业CT无损扫描如何应用于您具体产品的案例，欢迎点击下方的在线咨询，与我们华南检测的技术团队直接沟通。我们将为您提供专业、高效的检测解决方案。
