LED照明产品在工业、商业及家庭场景中应用广泛，但长期使用后的失效问题始终是困扰制造商与终端用户的核心痛点。LED灯失效分析不仅是追溯产品质量问题的关键手段，更是优化设计、提升可靠性的重要依据。

本文以广东省华南检测技术有限公司（CNAS、CMA双资质认证）承接的真实检测案例为蓝本，系统还原一款使用两年后无法点亮的LED灯从宏观现象到微观机理的完整失效分析过程，为行业提供可复用的技术参考与检测方案。

LED灯失效分析案例背景：客户核心痛点与检测诉求

某照明品牌客户反馈，其生产的G4型LED灯在终端用户使用约两年后出现批量不点亮故障，严重影响品牌口碑与售后成本。客户委托广东省华南检测技术有限公司进行LED灯失效分析，核心诉求包括：判定失效根因、明确责任归属、提供改进建议。

检测团队接收样品后，严格按照IEC 62384、GB/T 24823等LED驱动电源相关标准，制定"外观检查→电性能测试→元器件级拆解→无损检测→半导体特性验证"的全链路检测方案。

经过系统分析，最终锁定失效根因为电解电容老化引发驱动电路级联烧毁，为客户提供了完整的失效分析报告与工艺改进建议，有效降低了后续批次产品的失效率。

LED灯失效分析过程：从宏观到微观的七步检测链

外观检查：锁定初步失效表征

检测目的： 通过目视与低倍放大观察，获取失效样品的第一手宏观信息，为后续检测方向提供线索。

使用设备/标准： 目视检查配合5-10倍放大镜，参照IPC-A-610电子组件可接受性标准。

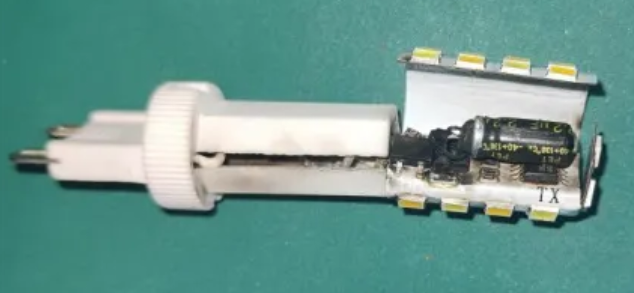

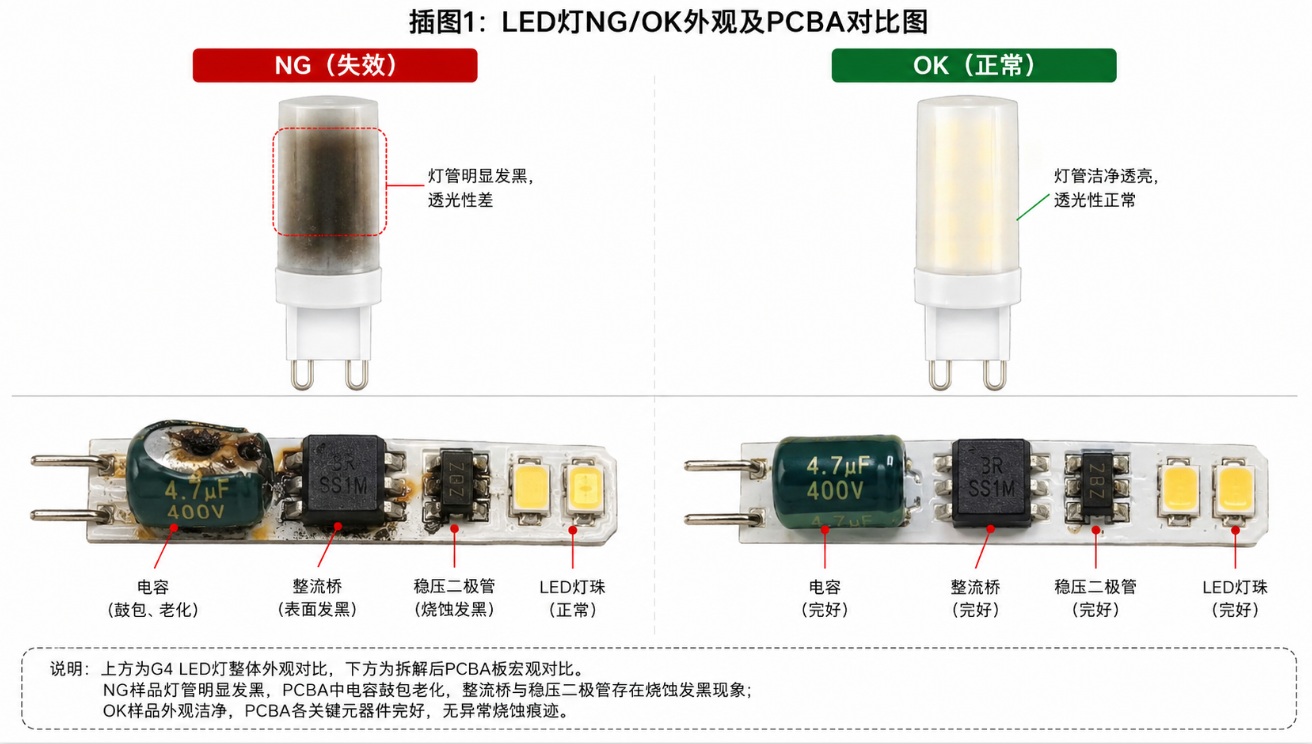

关键发现： 拆解NG样品后发现灯管内部发黑，PCBA板上电解电容外壳出现破损变形；OK样品灯管透光正常，内部元器件无肉眼可见异常。

该步骤结论： 外观检查发现NG样品存在明显的过温/过流烧毁痕迹，初步排除LED灯珠单纯光衰导致的失效，将检测重点指向驱动电路部分。

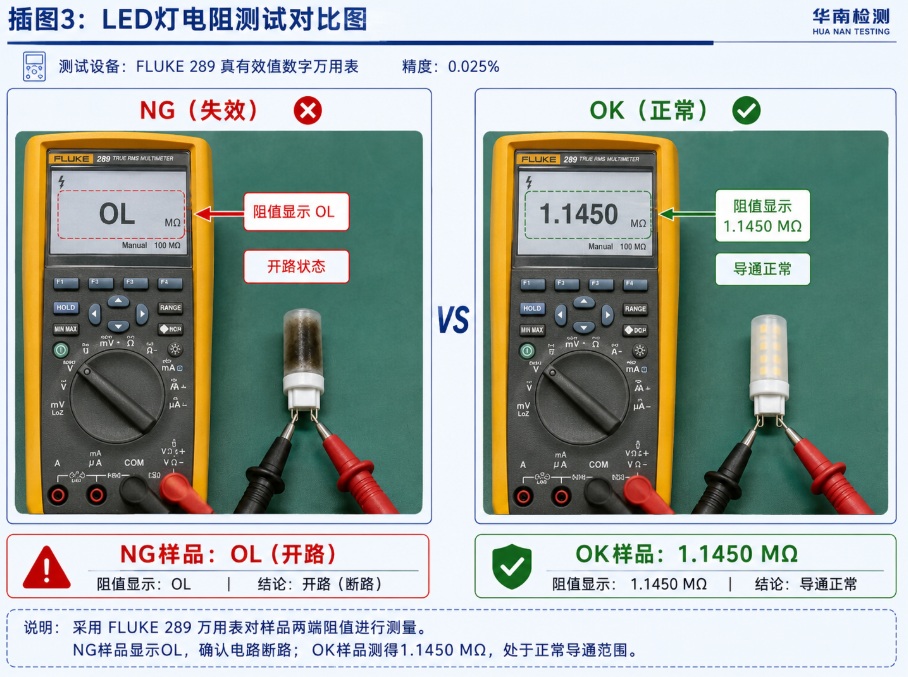

电阻测试：确认电路通断状态

检测目的： 通过万用表测量样品整体阻值，判断电路是否存在断路或短路故障。

使用设备/标准： FLUKE 289真有效值数字万用表，精度0.025%，参照GB/T 18290无焊连接通用要求。

关键发现： NG样品两端阻值显示为OL（开路），电路完全断路；OK样品阻值测量为1.1450 MΩ，处于正常导通范围。

该步骤结论： 电阻测试确认NG样品存在断路故障，排除了LED灯珠短路或驱动芯片击穿导致的低阻失效模式，故障点可能位于电容、整流桥或连接通路。

LED灯珠性能检查：排除光源本体失效

检测目的： 单独验证LED灯珠是否损坏，确认失效是否发生在驱动电路而非光源部分。

使用设备/标准： 可调直流稳压电源（0-30V/0-5A），参照GB/T 24824普通照明用LED模块测试方法。

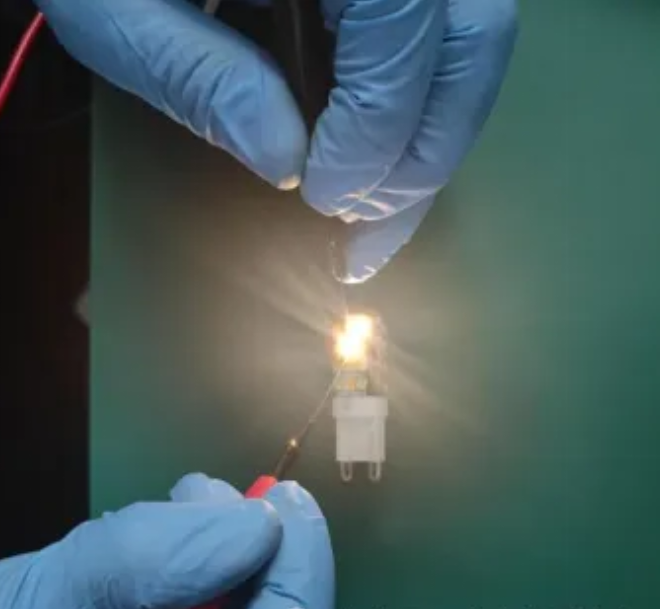

关键发现： 将NG样品的LED灯珠从PCBA上取下，施加10V直流电压后，所有灯珠均能正常点亮，光色与亮度与OK样品一致。

该步骤结论： LED灯珠性能检查明确排除了LED灯珠烧毁或光衰导致的失效，将失效范围进一步缩小至驱动电路的电容、整流桥、稳压二极管及控制芯片。

电容容值检查：定位核心嫌疑器件

检测目的： 测量驱动电路中电解电容的实际容值，判断其是否因老化导致参数漂移。

使用设备/标准： TH2830 LCR数字电桥，测试频率120kHz，精度±0.05%，参照GB/T 2693电子设备用固定电容器总规范。

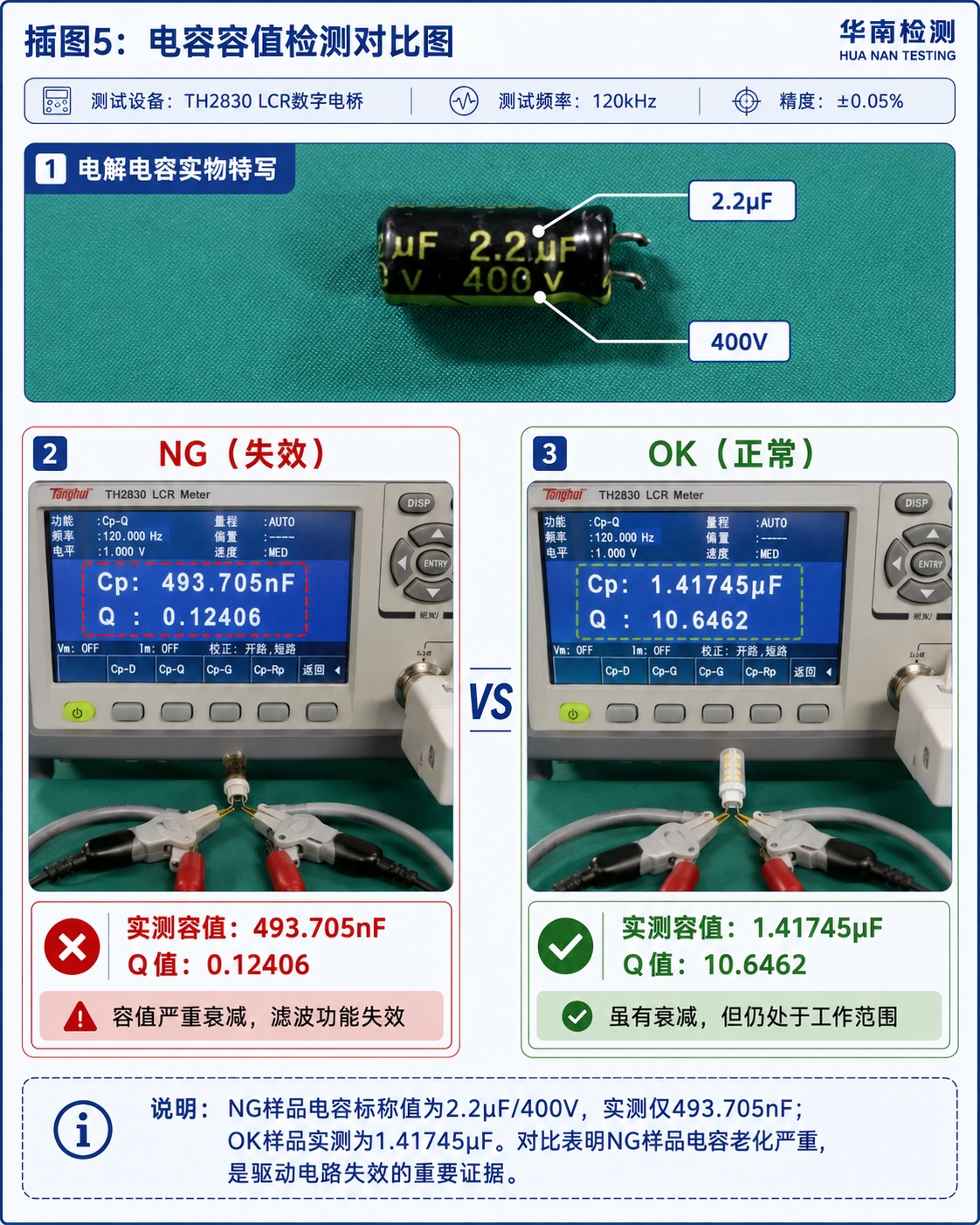

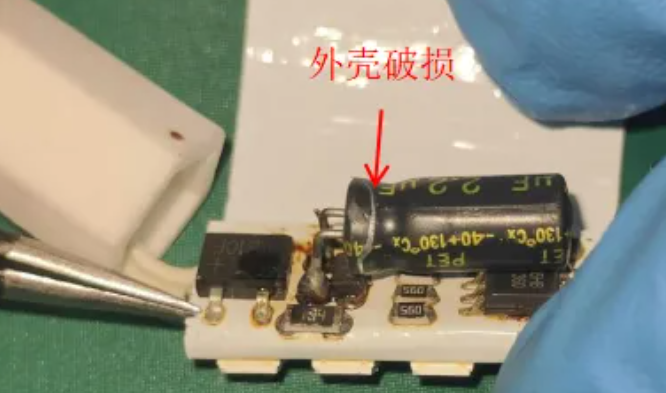

关键发现： 电容标称值为2.2μF/400V。NG样品电容实测容值仅493.705nF，Q值低至0.12406，容值衰减超过77%，已完全丧失滤波功能；OK样品电容实测值约1.41745μF，Q值10.6462，虽低于标称值但仍在工作范围内，且外壳已出现破损。

该步骤结论： 电容容值检查确认NG样品电容严重老化失效，OK样品电容亦存在早期老化迹象（容值下降约35.6%、外壳破损），提示该批次电容选型或工作环境可能存在系统性风险。

X-Ray无损检测：透视元器件内部结构

检测目的： 在不破坏样品的前提下，检查电容、整流桥、稳压二极管及芯片的内部结构完整性。

使用设备/标准： X-Ray透视检测系统（160kV微焦点），参照IPC-A-610电子组件可接受性标准及GJB 548B微电子器件试验方法。

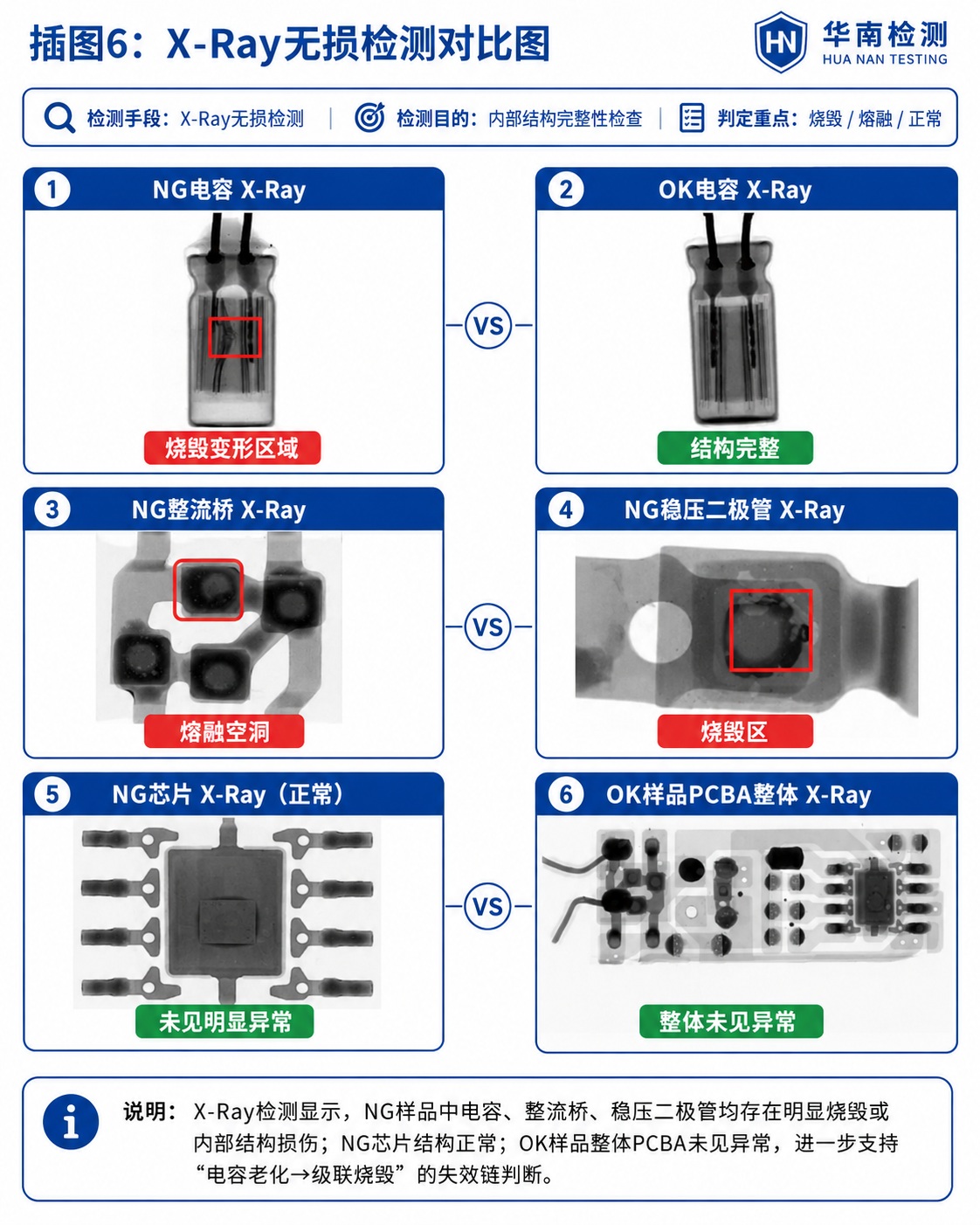

关键发现：

• NG电容： X-Ray图像显示内部电解纸与铝箔结构严重烧毁变形，引脚连接断裂。

• NG整流桥： 内部二极管芯片出现熔融空洞，键合线脱落。

• NG稳压二极管： 芯片区域存在明显烧毁痕迹，PN结结构破坏。

• NG芯片： 内部引线框架与晶圆未见明显异常。

• OK样品： PCBA、整流桥、稳压二极管及芯片均未见异常（拆除电容后检测）。

该步骤结论： X-Ray检测确认NG样品电容、整流桥、稳压二极管均已发生物理烧毁，而控制芯片完好无损，进一步验证了"电容老化→电路异常→级联烧毁"的失效链假设。

芯片IV曲线测试：验证半导体器件特性

检测目的： 通过I-V特性曲线分析，判断控制芯片是否存在隐性损伤或参数漂移。

使用设备/标准： 晶体管特性图示仪（如Tektronix 370B或等效设备），参照JEDEC JESD22系列标准及GJB 128A半导体分立器件试验方法。

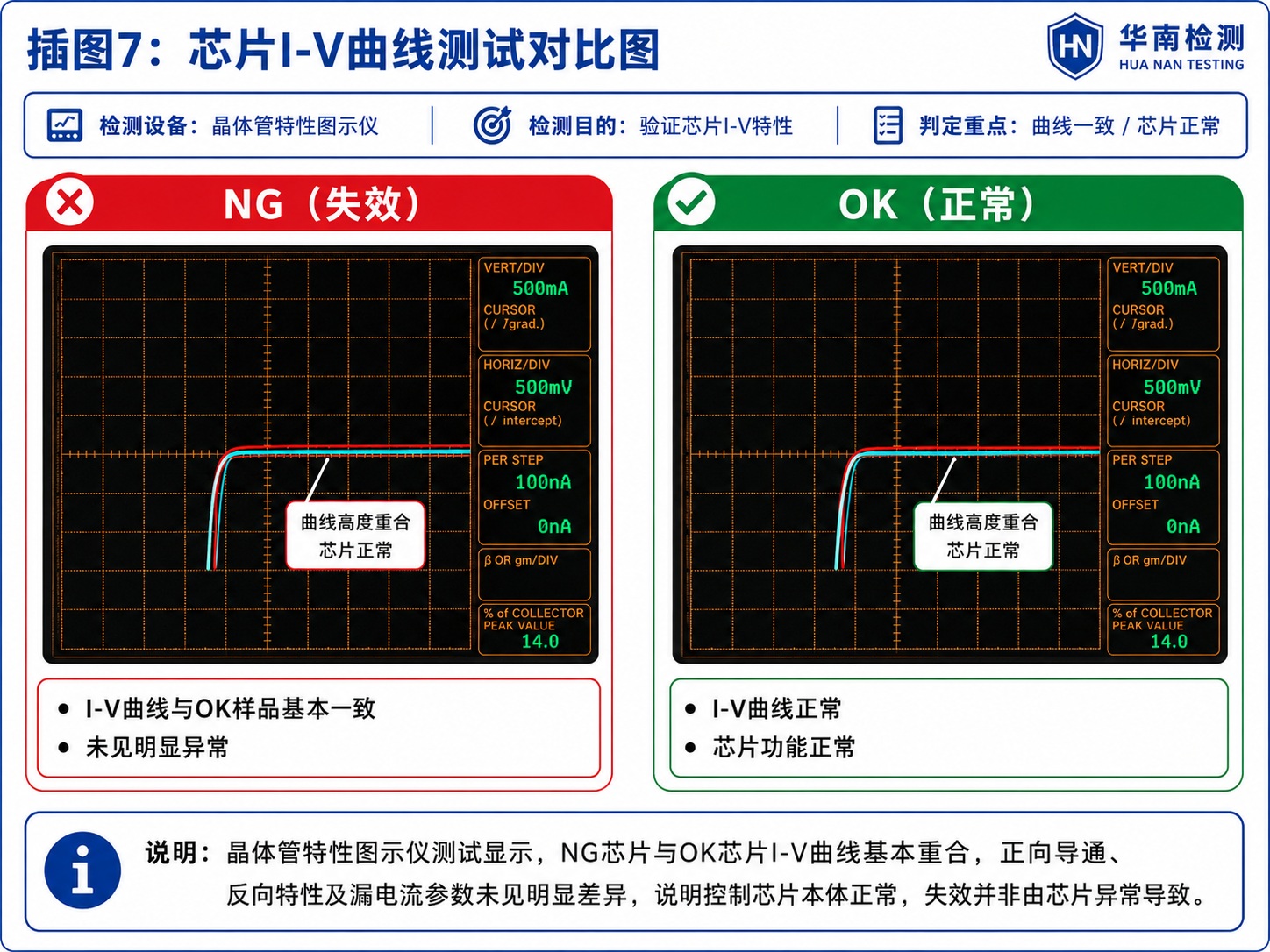

关键发现： NG样品芯片与OK样品芯片的I-V曲线基本重合，正向导通电压、反向击穿电压及漏电流参数均在规格范围内，未见明显差异。

该步骤结论： 芯片IV曲线测试最终排除了控制芯片失效的可能性，确认失效完全集中在被动元器件（电容、整流桥、稳压二极管），为综合判定提供了决定性证据。

LED灯失效分析综合判定：电容老化驱动的级联失效链

基于上述七步检测获取的全链路证据，广东省华南检测技术有限公司技术团队还原了该LED灯的完整失效机理：

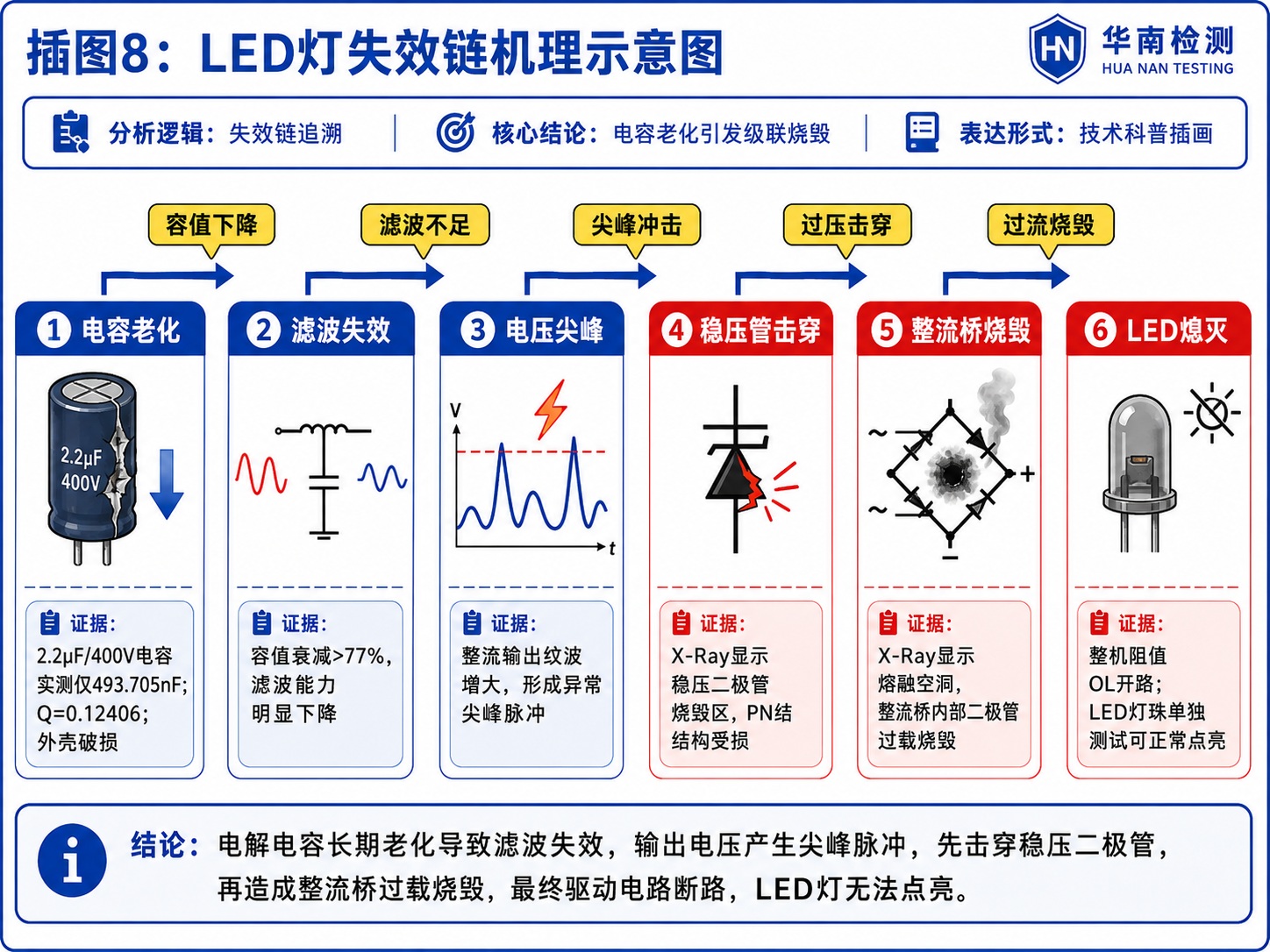

失效链：电容老化（容值衰减、ESR升高）→ 滤波能力下降 → 输出直流电压产生尖峰脉冲 → 稳压二极管过压击穿短路 → 短路电流导致整流桥二极管过载烧毁 → 驱动电路完全断路 → LED灯珠失电无法点亮

根因判定： NG样品失效的根本原因为电解电容在长期工作过程中发生电化学老化，导致容值从标称2.2μF衰减至不足0.5μF（衰减率>77%），等效串联电阻（ESR）显著升高。电容滤波功能丧失后，整流输出电压纹波急剧增大，形成尖峰脉冲。该异常电压首先击穿稳压二极管，造成短路；短路电流进一步使整流桥中的二极管因过流而熔融烧毁，最终导致整个驱动电路断路失效。

OK样品预警： OK样品电容实测容值已下降至1.4μF（衰减约35.6%），且外壳出现破损，虽尚未完全失效，但已处于亚健康状态，继续使用将大概率复现NG样品的失效模式。

LED灯失效分析的核心价值在于：不仅追溯已发生失效的根因，更能通过对比检测提前识别潜在风险，为企业改进电容选型（如选用更高耐温、更长寿命的固态电容或钽电容）、优化驱动电路设计（如增加过压保护、软启动电路）提供数据支撑。

LED灯失效分析是保障照明产品质量、降低售后成本、维护品牌信誉的核心技术手段。

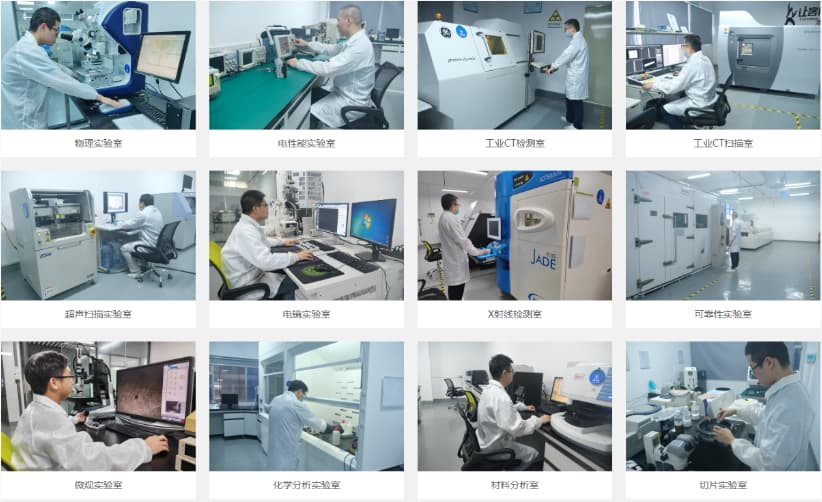

广东省华南检测技术有限公司作为CNAS、CMA双资质认证的第三方检测机构，深耕LED及电子元器件失效分析领域，配备X-Ray透视系统、LCR电桥、晶体管特性图示仪、SEM/EDS、FIB等业界先进检测设备，可为客户提供从PCBA级到芯片级的全链路失效分析服务。

无论您是面临批量失效投诉、供应商责任追溯，还是新产品可靠性验证需求，均可联系我们的技术团队获取定制化检测方案与报价。

失效分析常见问答FAQ

Q1：为什么要做LED灯失效分析？

A：LED灯失效分析能够精准定位失效根因（如本案例中的电容老化级联烧毁），帮助企业区分是设计缺陷、元器件质量问题还是使用环境不当导致的失效，从而针对性改进工艺、优化选型、降低批量召回风险，同时为供应商索赔与质量追责提供第三方权威证据。

Q2：LED灯失效分析的检测流程需要多长时间？

A：常规LED灯失效分析周期为5-10个工作日，具体时长取决于失效复杂程度与检测项目数量。广东省华南检测技术有限公司支持加急服务，最快可在3个工作日内出具加盖CNAS、CMA章的正式失效分析报告。

Q3：失效分析能否判定是供应商元器件质量问题还是我司设计问题？

A：可以。通过对比NG与OK样品、同批次良品与不良品的检测数据，结合元器件规格书与行业标准（如本案例中电容容值衰减远超GB/T 2693允许范围），技术团队可明确判定失效责任归属，报告中将给出客观的技术结论与责任划分建议。

Q4：LED灯失效分析的费用如何计算？

A：费用根据检测项目、样品数量及分析深度综合报价。基础检测（外观、电性能、X-Ray）费用较低；若需进行SEM/EDS微观形貌分析、芯片开封解密、FIB截面分析等高阶项目，费用会相应增加。欢迎致电139-2686-7016或发送邮件至mkt@gdhnjc.com获取详细报价单。

Q5：如何预防LED灯出现类似的电容老化失效？

A：建议从三方面入手：①选型优化——选用耐高温（105℃及以上）、低ESR、长寿命（如5000小时以上）的电解电容或升级为固态电容；②电路设计——增加输入过压保护、软启动电路及输出过流保护，降低电容工作应力；③可靠性验证——在新品导入阶段委托CNAS实验室进行加速老化测试（如高温高湿偏压试验、温度循环试验），提前暴露潜在失效模式。
