专注于工业CT检测\失效分析\材料检测分析的第三方实验室
公正高效 \ 精准可靠 \ 费用合理
热门关键词：
TPYE-C耳机金属接口表面异物分析成分分析
发布时间：2021-11-11 点击次数：1117
本实验室典型案例分享，未经允许，请勿转载！
| 样品描述 | 耳机TPYE-C接口样品：数量:5个检测目的：要求对耳机TPYE-C接口金属外表面白色异物进行测试,EVA耳机支架座：数量:4个; |
| 检测目的 | 检测此EVA材料本身的成分，以及上面粘胶的组分，看看TPYE-C接口上的白色异物是否来源于EVA上的粘胶，并确认此EVA材料是否含有腐蚀性的材料。 |

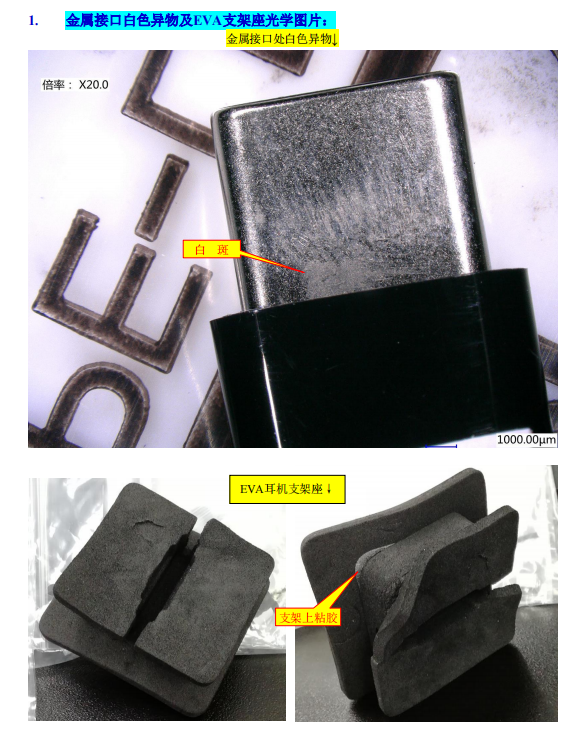

| 检测方法 | 1. 光镜检查TPYE-C接口上白色异物； 2. 红外FTIR检测TYPE-C接口上白斑和EVA耳机支架座及其上面粘胶 3. 取2个EVA支架座分别单独用去离子水在80℃下水煮2小时，然后用离子色谱IC测试此水煮液中是否含有较高的腐蚀性离子如Cl/S/F等； 4. 扫描电镜观察TPYE-C接口上白斑处的微观形貌，并用SEM/EDX能谱测试白色异物成分，并确认与 金属接口相连的塑胶部分是否含氮，以寻求金属接口上白斑的可能来源； |
| 检测仪器 | 1. 扫描电子显微镜+X射线能谱仪EDX 2. 傅里叶变换红外光谱仪 Nicolet 6700& CONTINUUM FT-IR Microscope 3. 离子色谱/ICS-1100;保护柱:AG15-5um;分析柱:AS15-5um;定量环:1000ul |

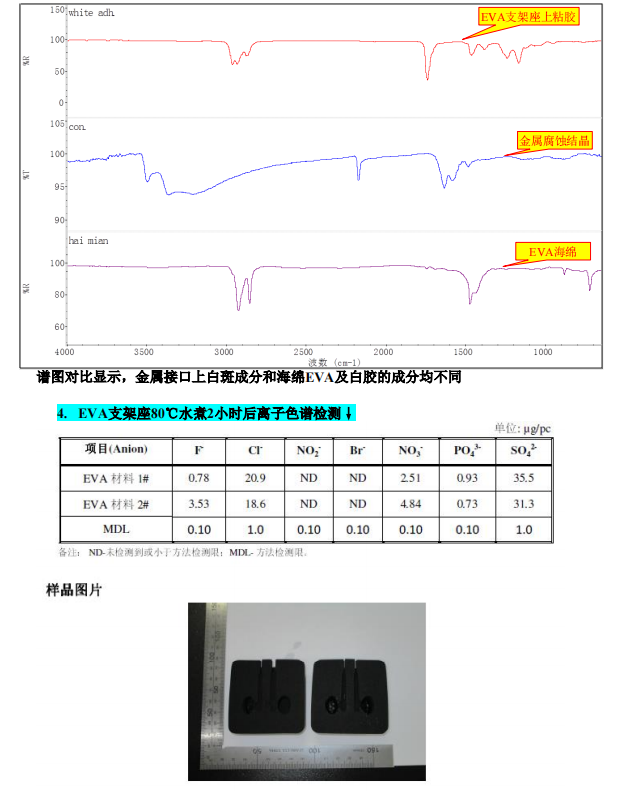

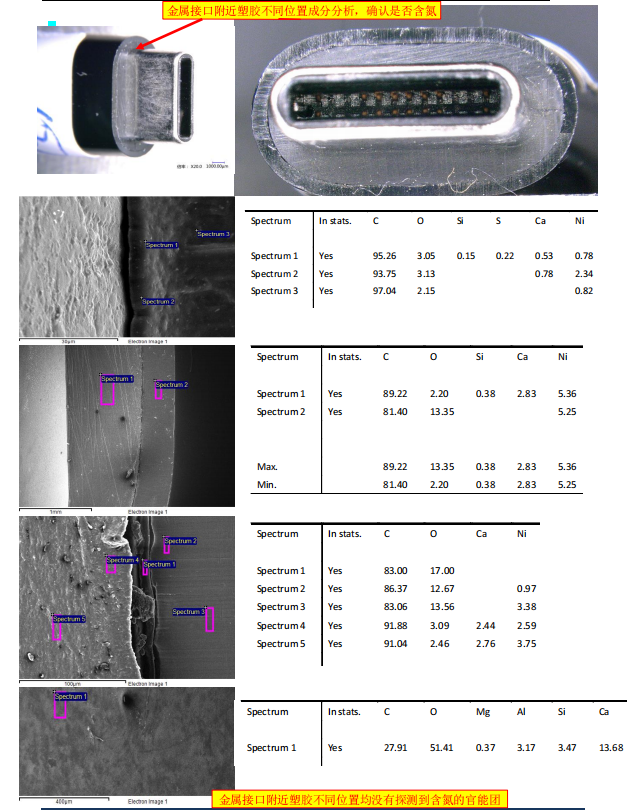

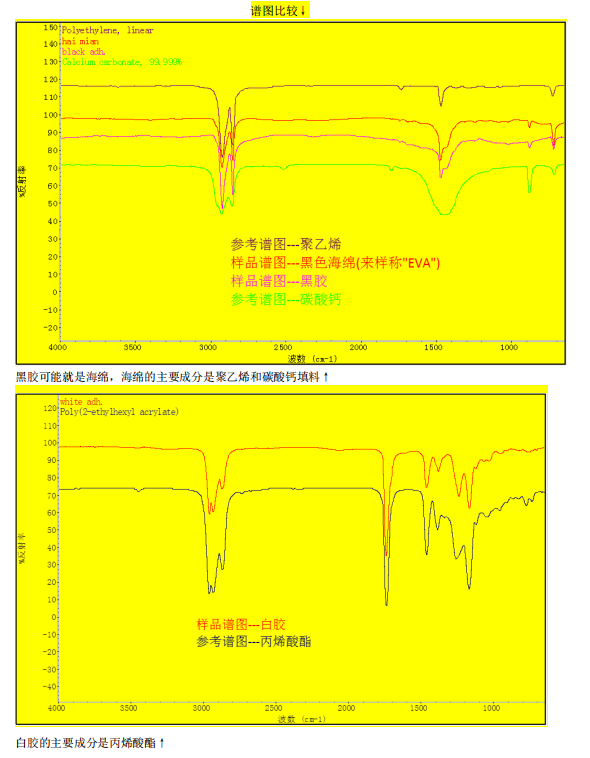

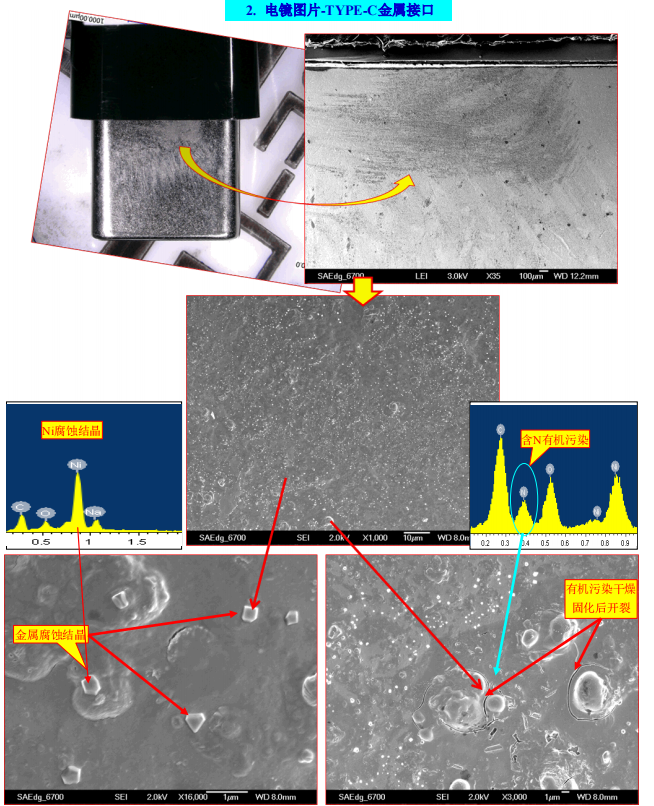

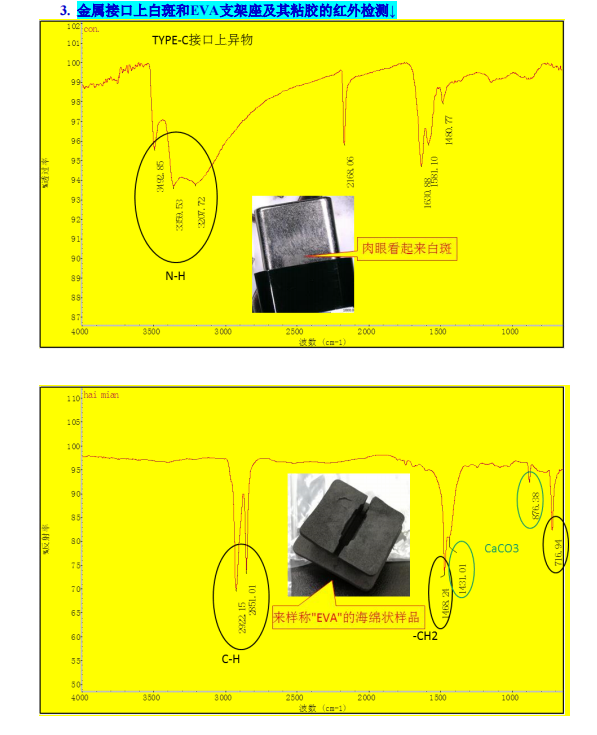

| 检测结果 | 1.TPYE-C耳机接口上白色污染主要成分为一薄层含C/N/O的有机物并混合Cl/Na/K等腐蚀性元素，以及镍的腐蚀产物及其结晶盐； 接口上的塑胶及其粘胶没有探测到氮N元素,这说明金属接口上白斑不是来源于接口上塑胶部位; 2.来样所称EVA耳机支架座,经80℃去离子水煮2小时后测离子色谱显示Cl/S含量达18.6~35.5ug/pc, F氟元素含量达3.56 ug/pc，应评估EVA原材料及其交联剂卤素含量； 3.来样所称EVA耳机支架座上的粘胶为丙烯酸酯类胶，不含胺基,而金属接口上白斑却含有明显的含氮的胺基，这说明接口上白斑不是来源于塑胶支架上的粘胶； |
| 检测图片 |
|
上一个：
没有了
