摘要：场效应管（MOSFET）作为电源管理电路中的核心功率器件，其失效往往直接导致整机电源故障。本文以一起场效应管失效分析真实案例为切入点，通过外观检查、X-Ray无损检测、I-V曲线测试、声学扫描显微镜（C-SAM）及化学开封等多维度检测手段，最终锁定失效根因为EOS（过电应力）击穿烧毁。为电子工程师及质量管理人员提供一套可落地的场效应管失效分析方法论。

一、案例背景：电源波动背后的场效应管失效

在电源系统测试中，某型号场效应管（MOSFET）出现电压异常波动，进而引发电源模块整体失效。客户委托进行场效应管失效分析，要求查明失效机理、定位失效根因，以优化后续来料检验及电路设计。

送检样品：不良品（NG）与良品（OK）各1只，型号涉及功率MOSFET器件。

二、场效应管失效分析流程与检测方法

本次场效应管失效分析遵循"由外及内、先无损后有损"的原则，依次开展以下检测：

2.1 外观检查（Visual Inspection）

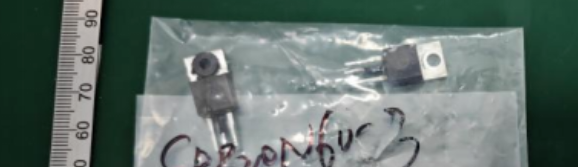

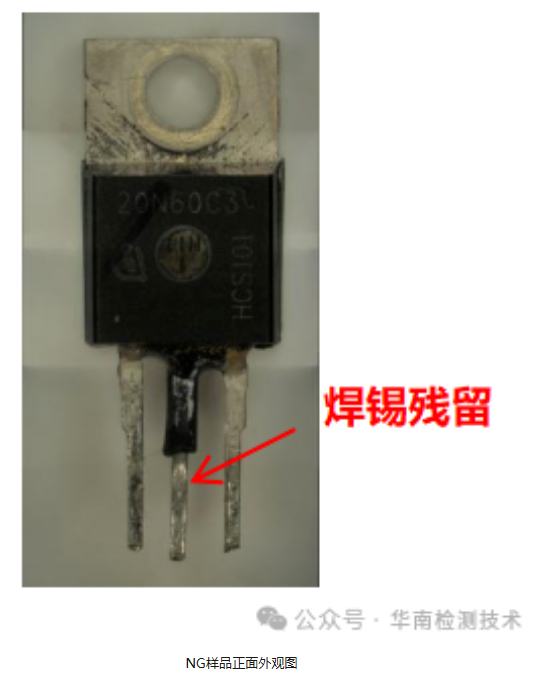

通过光学显微镜对NG样品与OK样品进行外观比对，发现以下异常：

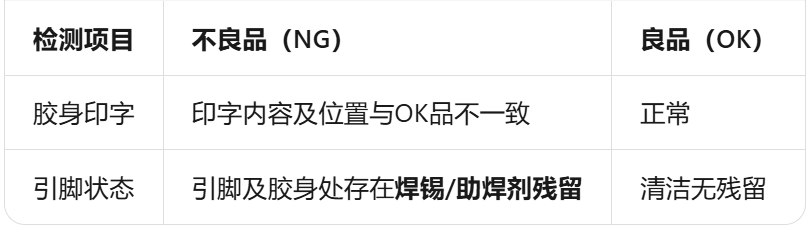

初步判断：NG样品可能经历过二次焊接或返修操作，焊锡残留为可疑失效诱因之一。

2.2 X-Ray无损检测

采用X射线透视技术对芯片内部结构进行非破坏性检查：

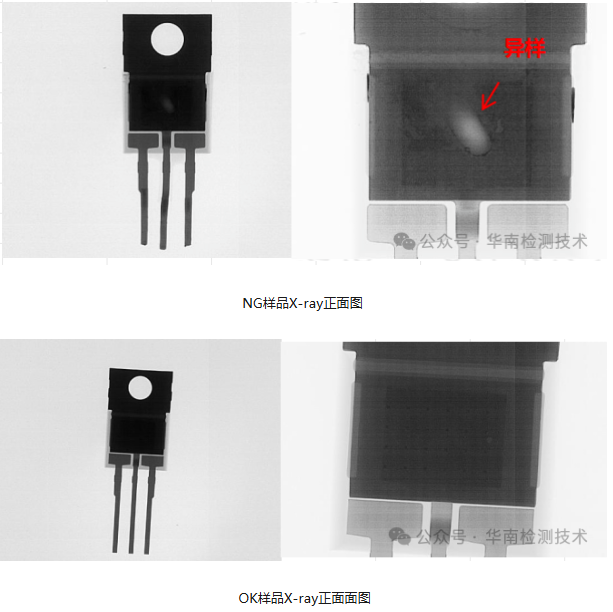

NG样品：内部框架结构与OK品基本一致，但在芯片中间区域发现明显异样阴影；

OK样品：内部结构完整，无异常。

X-Ray检测为后续开封分析提供了精准定位依据。

2.3 电性能测试（I-V Curve Tracing）

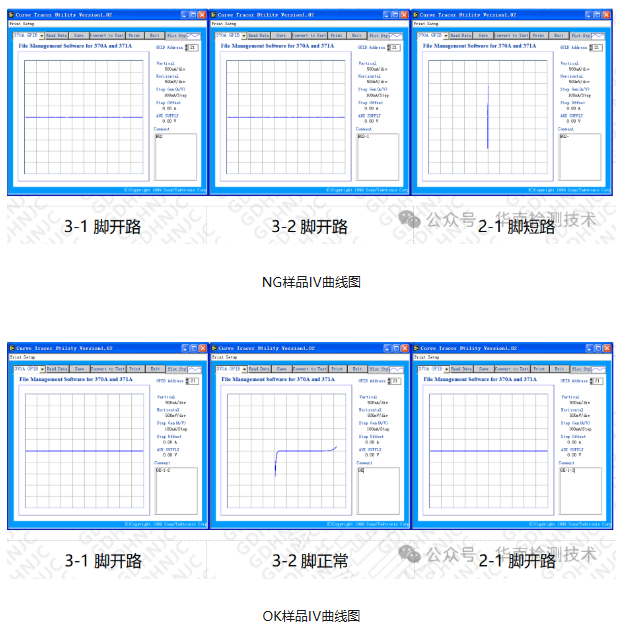

使用曲线追踪仪对样品进行I-V特性曲线测试（测试条件：电流500μA/电压500mV），结果如下：

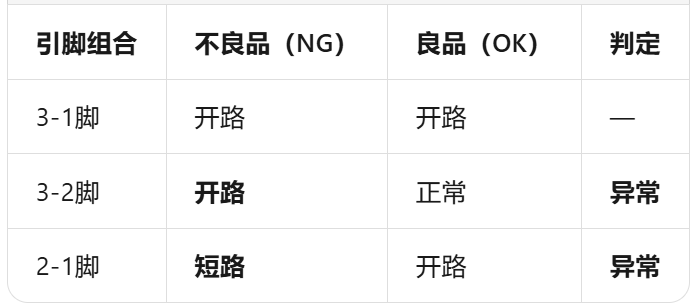

结论：NG样品电性能严重异常，存在引脚间短路及开路现象，表明芯片内部已发生结构性损伤。

2.4 声学扫描显微镜检查（C-SAM）

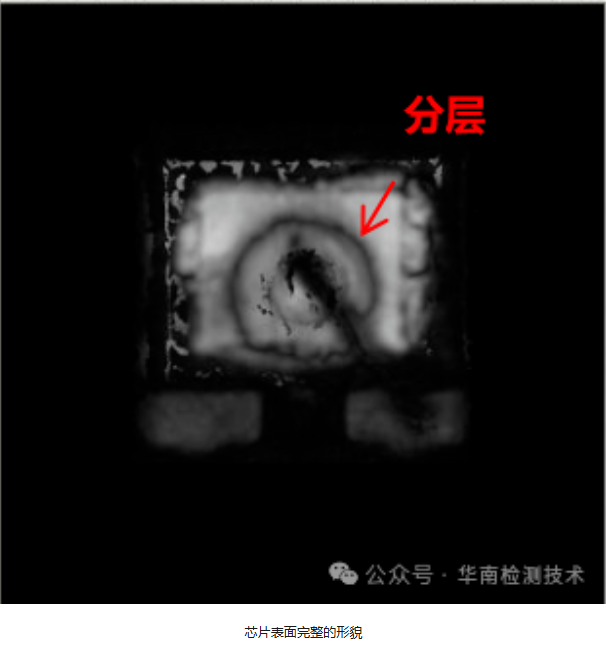

利用超声波扫描显微镜对芯片封装界面进行分层检测：

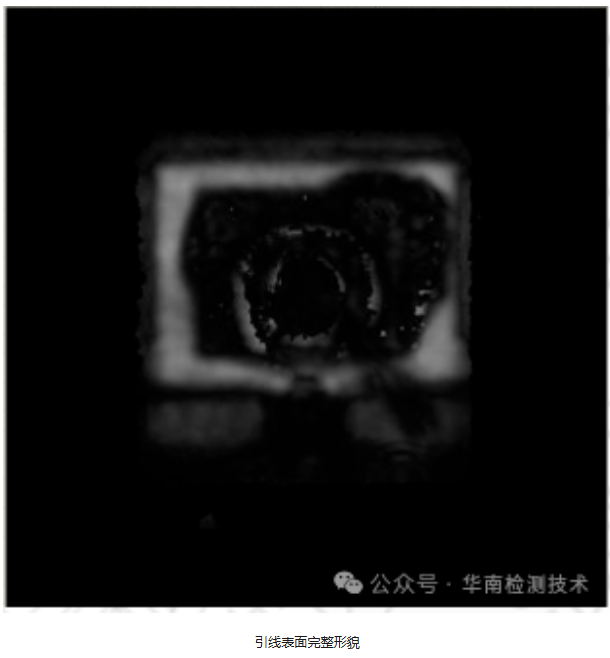

NG样品芯片表面与塑封料（EMC）结合处出现明显分层（Delamination）；

良品封装界面结合良好，无分层。

分层现象通常与热应力或湿气侵入相关，是场效应管失效分析中判断封装可靠性的关键指标。

2.5 化学开封后内部目检（Decapsulation）

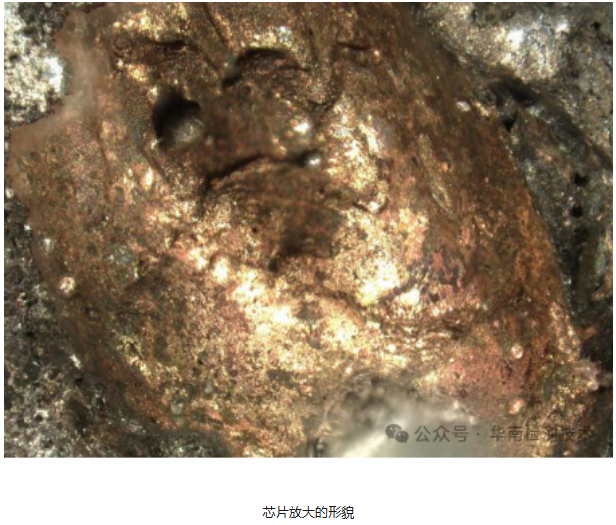

通过化学腐蚀法去除塑封料，暴露芯片裸片进行高倍显微镜观察：

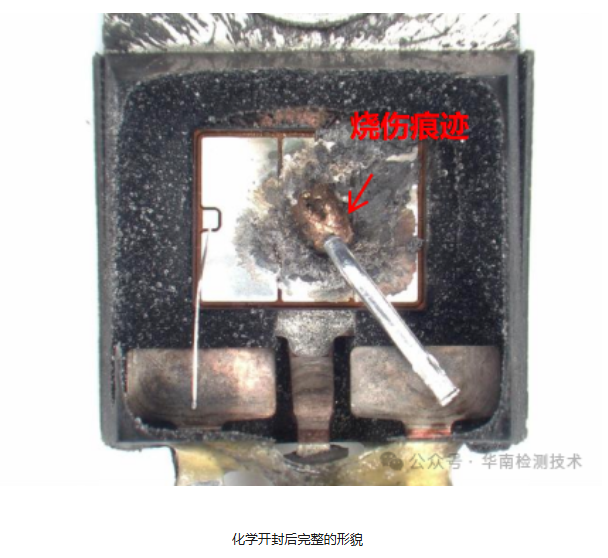

NG样品芯片表面呈现大面积烧伤痕迹，形貌特征为典型的过电应力（EOS, Electrical Overstress）击穿；

烧伤区域集中在芯片有源区，与X-Ray检测到的"异样阴影"位置吻合。

三、场效应管失效分析结论

综合以上多维度检测结果，本次场效应管失效分析结论如下：

失效机理：不良品因EOS（过电应力）击穿导致芯片内部有源区烧毁，引发引脚间短路/开路，最终造成电源模块失效。

失效根因推测：

1、过电压/过电流冲击：测试或应用过程中出现瞬态电压尖峰（如浪涌、ESD耦合），超出MOSFET额定耐压值；

2、焊锡残留影响：引脚处焊锡/助焊剂残留可能导致局部电场畸变或微短路，降低器件抗EOS能力；

3、来料质量一致性风险：胶身印字差异提示NG样品可能存在来料批次混料或假冒翻新风险。

华南检测：https://www.gdhnjc.com/

四、场效应管失效预防建议

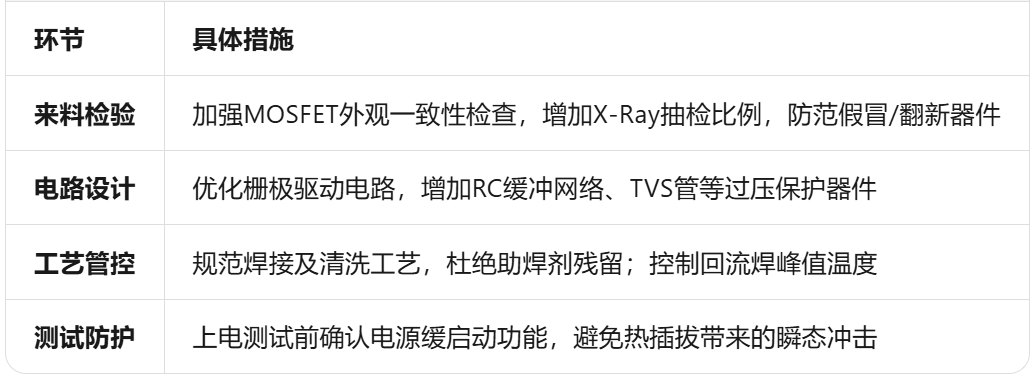

基于本次场效应管失效分析经验，建议从以下方面进行预防：

五、关于华南检测技术

广东省华南检测技术有限公司位于东莞大岭山镇，毗邻松山湖高新技术产业开发区，专注于汽车电子、消费电子等领域的半导体失效分析与可靠性检测服务。

实验室配备业界进口的检测设备，涵盖环境可靠性试验箱、振动台、机械冲击台、声学扫描显微镜（C-SAM）、X-Ray、曲线追踪仪及化学开封系统等，可为客户提供：

1、场效应管（MOSFET）失效分析与根因定位

2、半导体器件可靠性测试与寿命评估

3、电子元器件 counterfeit（假冒）检测

4、定制化失效分析方案设计
