如何进行单层陶瓷电容器的可靠性测试及评估?

发布日期:2024-01-26阅读量:63
  • 0
  • 单层陶瓷电容器(MLCC)是电子产品中的关键组件,它的可靠性对产品性能和稳定性至关重要。因此,进行单层陶瓷电容的可靠性测试是必要的。本文将详细介绍单层陶瓷电容的可靠性测试,包括测试的目的、方法、流程以及对测试结果的分析和讨论。

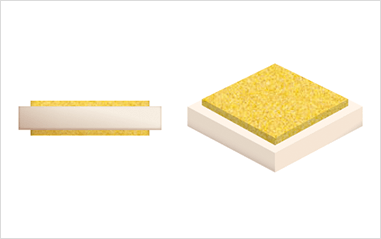

    陶瓷电容器的可靠性测试


    陶瓷电容器的可靠性测试


    一、单层陶瓷电容的可靠性测试目的如下:


    1. 确定电容器的耐久性。通过测试电容器在长时间使用和不停运转的情况下的变化,以确定其是否能够持久地工作在不同的环境条件下。


    2. 验证电容器的电气性能稳定性。测试电容器在不同温度、湿度和电压条件下的电气性能,以确定其是否能够维持稳定的电容值和损耗。


    3. 检测电容器的机械强度。测试电容器在不同机械应力和振动条件下的耐久性,以确定其能否经受日常操作和运输过程中的冲击和振动。


    4. 检验电容器的耐腐蚀性。测试电容器在不同化学物质和液体条件下的耐腐蚀性,以确定其能否在恶劣的化学环境下保持其原有的性能和结构完整性。


    进行单层陶瓷电容的可靠性测试主要目的是评估其在不同环境条件和工作参数下的性能表现,从而确定其在电子产品中的可靠性和稳定性。通过这些测试,我们可以发现潜在的问题和故障模式,为产品的改进和优化提供依据。

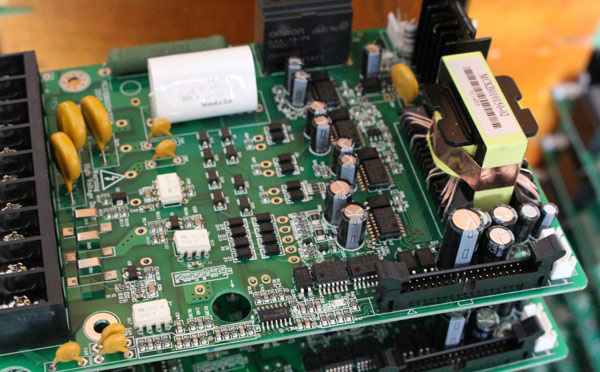

    陶瓷电容器的可靠性测试


    陶瓷电容器的可靠性测试


    二、对单层陶瓷电容的可靠性进行测试的方法


    1、对于单层陶瓷电容的外观检查主要包括以下几个方面:首先要检查外观是否完整,确保没有破损或者裂纹。其次,要检查标记是否清晰可辨,确保能够准确识别电容的参数和型号。同时还要检查引脚的牢固性,确保引脚与电容之间连接牢固可靠。以上几个方面都是对单层陶瓷电容外观的检查内容。

    目的:保证电容器的外观没有任何缺陷,例如裂纹、划痕或变形等。

    步骤:可以借助放大镜或显微镜进行目视检查。检查电容器的封装是否完好无损,标记是否清晰可辨,以及引脚的物理状况。


    2、单层陶瓷电容电气性能测试的目的是测量关键的电气参数,包括电容值、损耗角的正切值和绝缘电阻。这些测试旨在评估单层陶瓷电容器的性能。

    目标:检验电容器的关键电气参数是否符合规格要求。

    步骤:使用LCR表来测量电容值、损耗角正切(Df)、绝缘电阻(IR)以及额定电压下的电容变化率。


    3、进行单层陶瓷电容的环境可靠性测试,通过在恶劣的环境条件下(包括高温、低温、高湿、振动等)对其性能进行观察,以了解其变化情况。

    3.1、高温测试是为了评估电容器在热环境中的稳定性而进行的测试,测试条件需达到高于室温的要求。

    3.2、低温测试是在室温以下的条件下进行的测试,目的是评估电容器在寒冷环境下的性能。

    3.3、温度循环测试是通过将电容器放置在快速变化的高低温循环环境中,来评估其对温度冲击的承受能力。

    3.4、湿度测试:在高湿环境下进行测试,以评估电容器对湿气条件的耐受能力。

    3.5、进行振动测试旨在模拟电容器在运输和使用过程中所受到的振动,并对其结构稳定性进行评估。


    4、单层陶瓷电容寿命测试的方法是通过对单层陶瓷电容施加额定电压或电流,模拟其实际使用的工作状态,然后观察其寿命表现。

    4.1、寿命加速测试(ALT):使用高温、高湿和高电压等加速环境条件对电容器进行测试,以模拟长时间运行所产生的影响。

    4.2、高温反向偏压测试(HTRB)是一种评估电容器长期可靠性的方法,它通过在高温环境下施加反向电压来进行测试。


    5、单层陶瓷电容的耐焊接热测试

    目的:评估电容器在焊接过程中的耐热性。

    步骤:将电容器放置在焊接温度下一段时间,然后对其进行电气性能测试,以检查是否有性能下降。


    6、陶瓷电容器的单层耐压试验

    目标:检验电容器在指定电压下是否能够稳定运行。

    操作步骤:在电容器上加上特定的直流电压,并保持一段时间,观察是否存在击穿或漏电等现象。


    7、进行单层陶瓷电容的机械强度测试

    目标:评估电容器在面对物理应力时的耐受能力。

    步骤:通过进行弯曲、拉伸或压力测试来模拟可能在组装和使用过程中出现的机械应力。


    8、单层陶瓷电容化学稳定性测试

    目的:测试电容器对化学物质的耐受程度。

    操作步骤:将电容器放置于腐蚀性环境中,比如盐雾或酸雾,然后观察其性能是否有变化。


    陶瓷电容器的可靠性测试

    陶瓷电容器的可靠性测试


    三、陶瓷电容的可靠性测试程序


    样品准备:选取适量的单层陶瓷电容作为测试样本,以确保样品具有代表性。

    确定测试条件和参数:根据测试的目标和方法,设定合适的测试条件和参数。

    进行测试:根据测试方法要求,对单层陶瓷电容进行各项测试。

    数据记录:对测试过程中的各项数据进行详细记录,包括测试环境、设备、方法和结果等。

    数据分析旨在评估单层陶瓷电容器的可靠性,通过对收集的数据进行分析来实现。

    撰写报告:编写一份详尽的测试报告,总结测试的结果和对可靠性的评估。


    陶瓷电容器的可靠性测试

    陶瓷电容器的可靠性测试


    四、对单层陶瓷电容的可靠性进行了测试,并对测试结果进行了分析和讨论。


    通过仔细分析和讨论测试结果,我们能更好地理解和解释实验的成果。同时,我们可以通过比较不同批次或厂商的单层陶瓷电容在可靠性测试方面的表现,来评估它们的品质和可信度水准。这将有助于我们在生产和使用过程中选择更可靠的电子元件,以提升电子产品的整体性能和稳定性。


    总的来说,单层陶瓷电容器的可靠性测试非常关键。这些测试可以保证电容器满足要求的性能,确保电子产品的质量和稳定性。同时,对测试结果进行分析和讨论,可以持续改进和优化产品,提高它们的可靠性和稳定性水平
