触发器失效之谜：深度解析原因、影响与专业解决方案

在数字逻辑电路领域，触发器作为核心元件，其稳定性与可靠性直接关系到整个电路系统的正常运行。广东省华南检测技术有限公司凭借专业技术团队与先进设备，对触发器失效现象进行了深入分析，致力于为电子行业提供精准的检测与分析服务。

一、触发器失效现象剖析

触发器失效主要表现为输出信号幅值小、直流偏置大等异常状况。这些看似微小的异常，却可能导致整个电子系统运行失灵。例如，在汽车电子控制单元中，若触发器失效，可能引发车辆动力系统故障，严重威胁行车安全。

二、专业测试分析流程

（一）外观检查：细节之处见真章

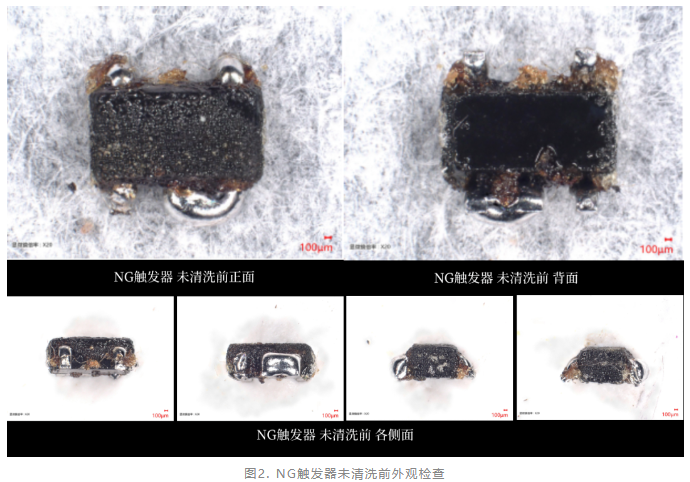

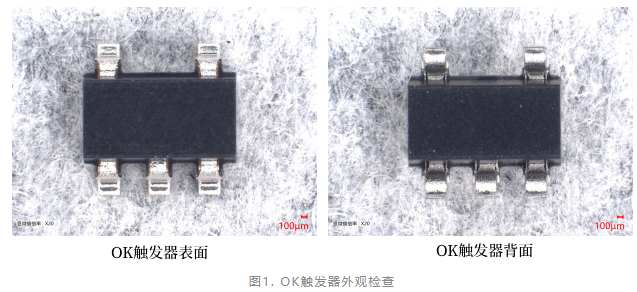

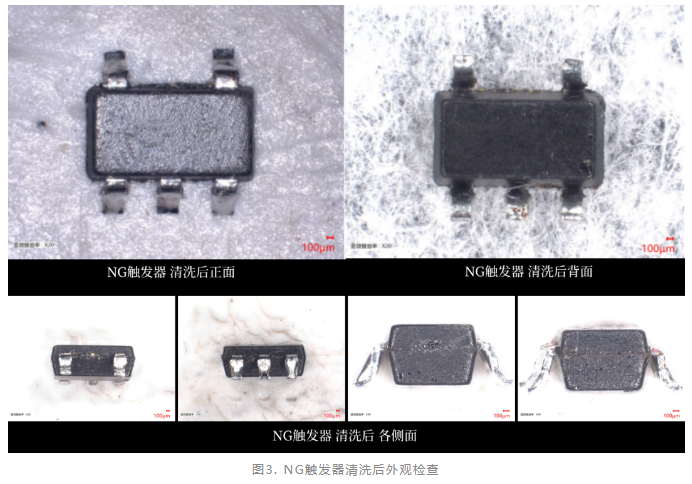

专业人员运用高精度显微镜，对 OK 与 NG 触发器进行细致入微的外观观察。从不同角度、不同光线条件下，排查器件表面是否存在划痕、裂纹、氧化等物理损伤。尽管在此次检测中，OK 与 NG 样品外观检查均未发现明显异常，但这一环节绝非可有可无。它为后续检测奠定了基础，排除了表面因素干扰，同时也体现了华南检测严谨、全面的检测态度。

（二）电特性检测：精准洞察内部状态

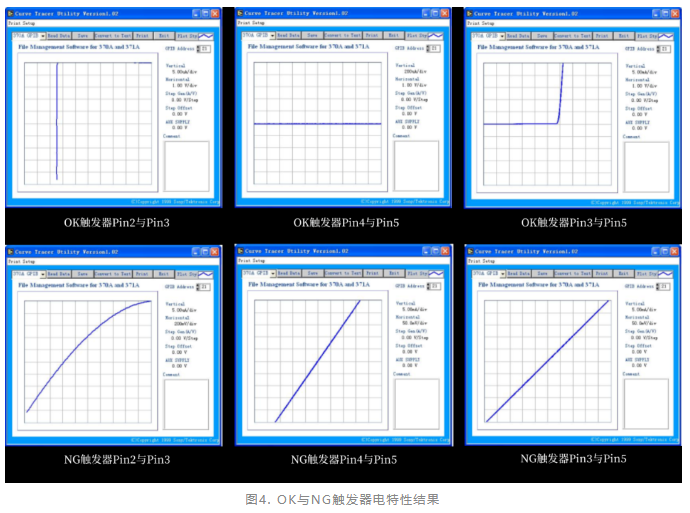

借助高精度的电学测试仪器，对 OK 与 NG 触发器的 Pin 脚间电阻、电流、电压等关键电学参数进行全面检测。结果显示，OK 触发器 Pin 脚间无漏电现象，而 NG 触发器 Pin 脚间存在微漏电。这表明 NG 触发器内部可能存在绝缘层损伤、杂质掺入或电极间距异常等潜在问题，导致电流出现异常泄漏路径，进而影响其正常逻辑功能。

（三）X - ray 检测：透视内部结构

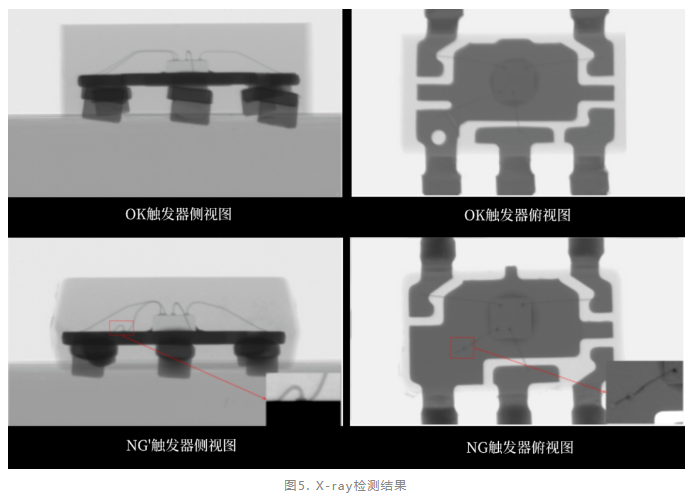

将 OK 与 NG 触发器置于先进的 X - ray 检测设备中，利用 X 射线穿透原理，直观呈现器件内部芯片、引线框架、封装材料等结构的完整性。检测结果显示，OK 与 NG 触发器内部结构均未发现明显异常，如芯片裂纹、引线断裂、封装空洞等问题。这说明触发器的失效并非由内部宏观结构损伤引起，进一步缩小了故障排查范围。

（四）开封检查：直击芯片核心

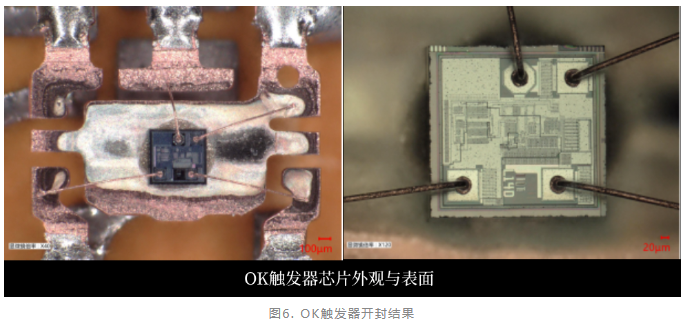

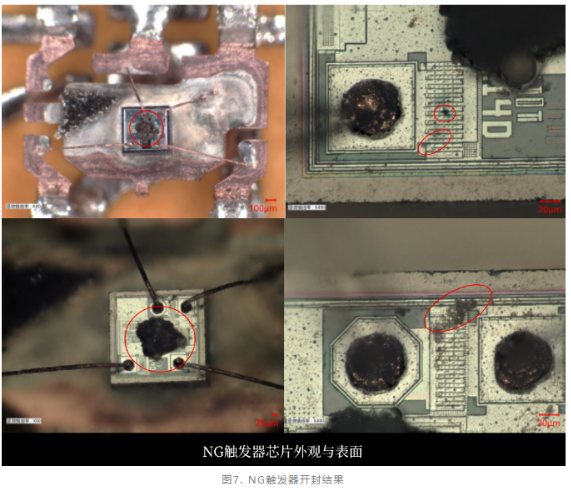

采用化学开封技术，去除触发器的封装材料，使其内部芯片完全暴露。随后，运用高倍光学显微镜对芯片表面进行仔细观察。OK 触发器芯片表面光洁无，瑕无任何异常痕迹；而 NG 触发器芯片中间区域发现碳化胶粉，芯片表面存在烧灼痕迹。这一发现为确定失效原因提供了关键线索，表明芯片在使用过程中可能经历了异常高温环境，导致芯片局部损坏。

三、失效原因深度探究

综合各项测试结果分析，NG 触发器失效根源在于过电压 EOS（Electrical Over Stress）现象。过电压EOS产生的可能原因诸多：

（一）外部电源异常

在复杂多变的电子系统运行环境中，电源供应可能因雷击、电网波动、开关操作不当等因素产生瞬间浪涌电压。例如，在工业自动化生产线中，大型电机的启动与停止会在短时间内引发车间电网电压大幅波动。若触发器未配备有效的过电压保护装置，如瞬态电压抑制二极管（TVS），则这些浪涌电压可能直接施加在触发器芯片上，造成芯片内部 PN 结击穿、金属连线熔断等永久性损伤。

（二）静电放电（ESD）干扰

在电子设备的生产、运输、使用过程中，人体、物料、设备之间可能因摩擦、感应等原因产生静电荷。当静电荷通过触发器放电时，瞬间释放的巨大电流与电场强度，可在极短时间内对芯片造成毁灭性打击。据相关统计，在电子制造车间，因静电放电导致的元器件损坏比例高达 30% 左右。尤其是在的干燥秋冬季节，静电危害更为严重。

（三）感性负载切换效应

在许多电子电路中，如继电器驱动电路、电机控制电路等，感性负载的切换操作会引发自感电动势。当感性负载电流被突然切断时，其磁场能量迅速转换为电场能量，产生高达数百伏甚至数千伏的自感电动势。若未采取适当的缓冲措施，如并联续流二管极、压敏电阻等，该自感电动势会沿着电路传导至触发器，导致其承受过电压冲击而失效。

（四）开关电源噪声耦合

现代电子设备广泛采用开关电源，其工作原理决定了会产生高频开关噪声。这些噪声信号可能通过电源线、地线或空间电磁耦合等方式，窜入触发器所在的电路。当噪声电压幅值超过触发器的耐压极限时，就会引发触发器失效。例如，在一款便携式电子设备，中开关电源的电磁干扰导致相邻的触发器芯片出现局部过热、漏电现象，最终使设备运行卡顿、死机。

（五）强电磁干扰（EMI）

在复杂的电磁环境中，如靠近射频发射设备、高压输电线路或强电机组的电子设备，会受到强电磁干扰。这些干扰产生的外部电磁场会在触发器芯片周围感应出涡流与附加电场，干扰芯片内部的电学特性。长期处于强电磁干扰环境下，触发器芯片内部的电荷分布、载流子迁移等微观物理过程发生紊乱，逐步累积损伤，最终导致失效。

华南检测：http://www.gdhnjc.com/websiteMap

四、预防措施与可靠性提升策略

为避免触发器失效，保障电子系统的稳定可靠运行，可采取以下预防措施与可靠性策略提升：

（一）优化电路设计

在电路设计阶段，充分考虑各种潜在的过电压风险因素，合理设计电路拓扑结构。例如，对于易受浪涌电压影响的电路部分，采用多级滤波电路，结合电感、电容、压敏电阻等元件，有效抑制浪涌电压幅值。同时，在关键信号线与电源线之间添加隔离电路，如光电耦合器、磁珠等，阻断噪声耦合通道，降低外部干扰对触发器的影响。

（二）引入过电压保护器件

在触发器电源输入端、输出端以及易静电受放电攻击的引脚处，有针对性地安装过电压保护器件。选用合适的瞬态电压抑制二极管（TVS），根据电路工作电压、最大瞬态电流、响应时间等参数，匹配其型号与规格。此外，还可以考虑使用气体放电管、陶瓷放电管等保护器件，形成多重防护体系，确保在各类过电压事件发生时，能够迅速将电压钳位在安全范围内，保护触发器芯片不受损伤。

（三）加强封装防护

改进触发器的封装工艺与材料，提升其抗静电放电、抗电磁干扰能力。采用具有防静电、电磁屏蔽功能的封装材料，如导电塑料、金属屏蔽封装等。在封装内部结构设计上，优化引线框架布局，缩短芯片与脚引之间的引线长度，减小引线电感与电阻，降低感性负载切换等产生的自感电动势影响，同时增强芯片的散热性能，防止因热累积导致芯片老化失效。

（四）严格生产管控

在电子设备生产过程中，建立完善的静电防护体系。要求生产人员穿着防静电工作服、佩戴防静电手环，使用防静电工具、设备，对生产场地进行静电消除处理，定期检测静电电位，确保生产环境静电安全。同时，加强元器件的筛选与质量控制，对每一批次的触发器进行抽样检测，模拟各种实际工况下的性能测试，剔除存在潜在质量问题的器件，确保流入市场的触发器具有高可靠性能。

（五）完善系统防护设计

从整个电子系统层面出发，构建完善的防护体系。在系统电源入口处安装防雷装置、浪涌保护器等设备，对电源系统进行分级保护，防止外部电网过电压侵入。同时，合理规划系统的地线布局，采用多点接地、单点接地等不同接地方式相结合，降低地线阻抗，减少因地线电位差引起的干扰与过电压现象。此外，对电子设备的机箱、外壳进行良好的电磁屏蔽设计，防止外部电磁干扰进入设备内部，影响触发器等敏感元器件的正常工作。
