华南检测:PCB切片分析专家,15年护航电子制造品质,助力企业年省千万级质量成本

发布日期:2025-03-12阅读量:25870
  • 0
  • ‌广东省华南检测技术有限公司(CNAS L19097/CMA认证编号:202219016795)成立于2020年,是中国电子制造检测领域通过国家双C认证的第三方实验室。专注PCB切片分析技术研发与产业化应用,累计服务华为、比亚迪、宁德时代等327家头部企业,年均出具检测报告超500份,故障定位准确率达98.7%,被誉为"电子制造业的病理诊断专家"。

    华南检测:http://www.gdhnjc.com/websiteMap


    一、PCB切片分析:透视电路板微观世界的"金标准"

    PCB切片分析

    1‌、技术定义

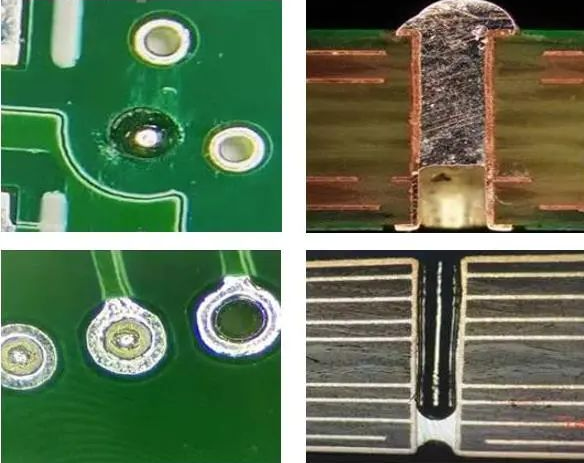

    PCB切片分析(Cross-Section Analysis)是通过精密机械切割、树脂镶嵌、逐级研磨抛光等技术手段,结合高倍显微镜、扫描电镜(SEM)等设备,对PCB的截面微观结构进行纳米级观测与分析的技术。该技术可精准呈现:

    层间结构:介质层厚度、铜箔形貌、层压气泡分布

    金属化质量:孔铜均匀性、镀层结合力、裂纹扩展路径

    焊接可靠性:IMC层生长状态、焊料润湿角、热应力损伤

    材料缺陷:树脂碳化、玻纤断裂、CAF离子迁移通道

    PCB切片分析

    2‌、技术优势

    微米级定位:可检测0.5μm级微孔裂纹、1%级气泡占比

    全流程追溯:从设计缺陷到工艺参数偏差的闭环诊断

    破坏性检测:能验证内部隐蔽性缺陷的权威方法

    PCB切片分析

    二、客户焦虑清单:这些PCB失效场景正在吞噬您的利润

    当您的产品出现以下症状时,每一分钟的延误都可能造成六位数损失:

    ‌1、爆板/分层噩梦

    高温测试时PCB内层"炸裂",整批次报废率超30%

    供应商与代工厂互相推诿,无法锁定层压工艺缺陷

    典型案例:某新能源汽车控制器因分层导致召回,直接损失超2000万元

    ‌2、焊接失效困局

    BGA/CSP焊点虚焊导致客户投诉,赔偿金额达订单额15%

    无法区分是焊膏问题、回流焊曲线偏差还是PCB焊盘设计缺陷

    行业数据:34%的电子产品返修源于焊接隐性缺陷

    ‌3、导通异常谜题

    高湿环境下信号异常,CAF效应引发千分之一概率的随机短路

    传统电测无法定位离子迁移路径,更换材料成本飙升50%

    技术盲区:85%企业缺乏微米级CAF通道检测能力

    4‌、质量纠纷僵局

    供应商声称"符合IPC标准",但客户端出现批次性失效

    缺乏权威数据支撑,质量索赔陷入法律举证困境

    司法案例:某企业因检测报告不完整败诉,承担70%赔偿责任

    PCB切片分析

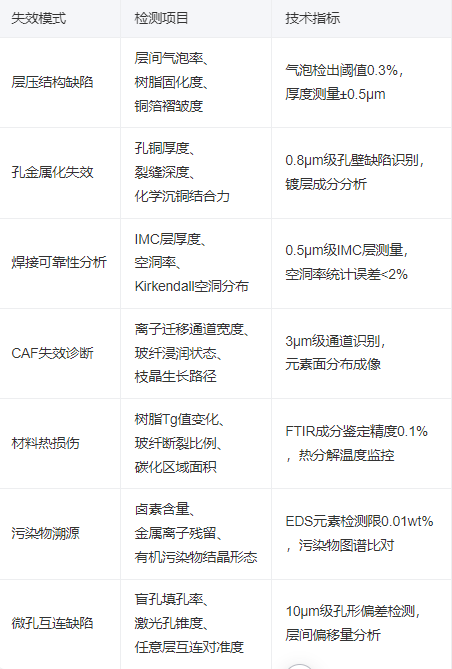

    三、7大检测矩阵:构建PCB质量问题的"解码器"

    我们建立电子行业完整的切片分析能力体系,覆盖设计-材料-工艺-应用全链条失效场景:

    PCB切片分析

    、实战案例库:用数据见证质量重生

    案例:千万元级汽车电子爆板事故归零

    背景:某供应商的ADAS控制器在-40℃冷热冲击测试中发生分层,整批10万片PCB报废,面临主机厂3200万元索赔

    诊断过程

    ‌1、宏观分析

    发现分层界面存在大面积树脂脆性断裂

    2‌、切片检测

    层压气泡聚集区域占比1.8%(IPC标准≤0.5%)

    铜箔褶皱高度达18μm(允许值≤5μm)

    ‌3、SEM-EDS分析

    检出界面处氯元素异常富集(残留清洗剂)

    解决方案

    ▶ 优化层压程序:升温速率从3℃/min降至1.2℃/min
    ▶ 改进清洗工艺:引入去离子水三级漂洗系统

    成果

    ✅ 良品率从61%提升至99.2%
    ✅ 年减少质量损失超4800万元
    ✅ 获评该主机厂"年度最佳质量伙伴"



    广东省华南检测技术有限公司专注于失效分析、材料分析、成分分析、可靠性测试、配方分析等检测分析服务,拥有CMA和CNAS资质。公司坐落于东莞大岭山镇,邻近松山湖高新技术产业开发区,配备了行业内先进的测试设备和专业技术团队。华南检测技术有限公司的客户涵盖多个行业,包括半导体、电子元件、纳米材料、通信、新能源、汽车、航空航天、教育和科研等领域。
