PCB切片检测：精准诊断电路板质量的核心技术

在电子制造行业，PCB（印刷电路板）的可靠性直接决定了电子设备的性能与寿命。而PCB切片检测作为微观缺陷分析的关键手段，能够深入揭示电路板内部结构的隐蔽问题，成为保障产品质量的必备环节。本文将从检测项目、操作流程、客户痛点及核心优势四方面，全面解析PCB切片检测的重要性。

 一、PCB切片检测的核心项目

PCB切片检测通过显微技术对电路板进行剖面分析，主要针对以下关键项目：

1. 内部结构缺陷检测

   包括层间结合不良、孔铜厚度不均、线路断裂等隐蔽问题，这些问题可能引发短路或断路风险。

2. 孔铜质量评估

   检测通孔电镀层的均匀性，确保孔壁铜厚符合设计要求，避免因铜层过薄导致的导电性能下降。

3. 焊接点可靠性分析

   评估焊点内部的金属间化合物（IMC）形态及空洞率，防止虚焊、冷焊等缺陷。

4. 材料兼容性验证

   分析PCB基材与镀层材料的结合情况，排查因热膨胀系数不匹配引发的分层或开裂风险。

 二、PCB切片检测的标准化流程

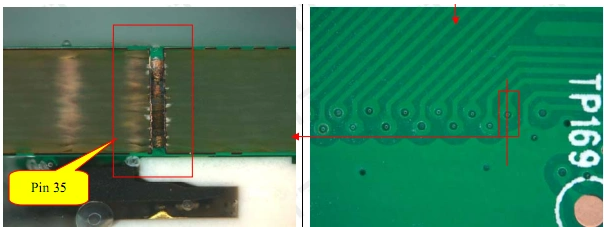

1. 取样定位

   根据检测需求，在PCB的特定区域（如高频信号线、BGA焊点等）精准切割样品，确保目标区域完整。

2. 树脂封装与固化

   将样品嵌入环氧树脂中固化，避免后续研磨过程中结构变形。

3. 精密切片与抛光

   使用金刚石切割机进行剖面处理，并通过多级研磨抛光消除划痕，获得光滑的观测面。

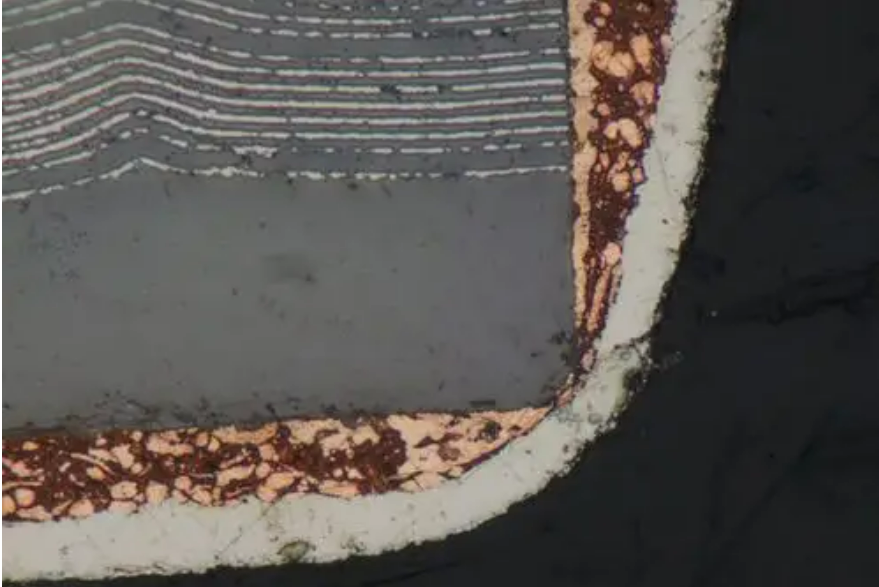

4. 显微观察与成像

   借助金相显微镜或扫描电镜（SEM）观察剖面结构，结合图像分析软件测量关键参数（如铜厚、孔径等）。

5. 数据记录与报告生成

   记录缺陷类型、位置及尺寸，提供改进生产工艺的量化依据。

 三、为什么需要PCB切片检测？

1. 内部缺陷难察觉

   传统检测方法（如AOI、Xray）仅能发现表面或局部问题，而层压不良、微裂纹等内部缺陷需通过切片分析才能暴露。

2. 高密度板质量风险高

   随着PCB向高多层、微小孔径发展，孔铜覆盖率不足或层间对齐偏差易导致信号完整性失效，切片检测是可靠的质量验证手段。

3. 工艺优化缺乏数据支撑

   生产中的参数波动（如电镀时间、压合温度）可能影响微观结构，切片数据可为工艺调整提供科学依据。

4. 售后故障成本高昂

   未检出的内部缺陷可能导致批量产品召回，切片检测可提前拦截问题，减少返工损失。

 四、PCB切片检测的三大核心优势

1. 提升产品可靠性

   通过精准定位缺陷，优化生产工艺，确保PCB在高温、高湿等严苛环境下的长期稳定性。

2. 降低综合成本

   早期发现缺陷可减少废品率，避免因批量不良导致的材料与工时浪费，综合成本降低30%以上。

3. 加速研发迭代

   为新材料、新工艺（如HDI板、高频板）提供微观验证数据，缩短研发周期，增强市场竞争力。

华南检测：http://www.gdhnjc.com/websiteMap

 结语

PCB切片检测不仅是质量控制的“显微镜”，更是企业降本增效的利器。广东省华南检测技术有限公司凭借先进的检测设备与经验丰富技术团队，为客户提供高精度、高效率的切片分析服务，助力企业攻克隐蔽缺陷，打造高可靠性电子产品。

广东省华南检测技术有限公司专注于失效分析、材料分析、成分分析、可靠性测试、配方分析等检测分析服务，拥有CMA和CNAS资质。公司坐落于东莞大岭山镇，邻近松山湖高新技术产业开发区，配备了行业内先进的测试设备和专业技术团队。华南检测技术有限公司的客户涵盖多个行业，包括半导体、电子元件、纳米材料、通信、新能源、汽车、航空航天、教育和科研等领域。

立即联系我们，获取定制化检测方案，为您的PCB品质保驾护航！
