当生产线上突然出现批次性PCB失效，当客户投诉产品频繁失效却不知根源何在，当供应商与您的质量团队为责任归属争执不下——您需要的不仅是检测报告，更是一个能精准定位问题、明确责任划分的"技术法庭"。

本文将为您深度揭秘：广东省华南检测技术有限公司作为专业第三方检测机构，如何通过CNAS/CMA双认证资质、全流程高精度检测设备与科学的PCB失效分析流程，快速破解爆板分层、BGA虚焊、CAF导电阳极丝等复杂失效谜题。我们将系统展示从X射线三维CT无损检测到扫描电镜微观分析，从电性能定位到破坏性切片验证的完整技术链条，助您快速止损、终结质量纠纷。

一、PCB失效分析：为何是质量纠纷的首要突破口？

在电子制造领域，PCB失效与PCBA失效如同一个精密的技术黑盒。仅凭肉眼观察，根本无法识别内部的开路短路、离子迁移或微裂纹缺陷。

模糊的责任界定是纠纷根源

当失效发生时，问题究竟出在PCB板材本身？还是焊接工艺缺陷？是设计不合理？还是元器件质量问题？这种责任边界的模糊性，往往导致供需双方陷入漫长的扯皮，造成巨大的经济损失和品牌声誉损害。

科学检测提供无可辩驳的证据链

专业的PCB失效分析正是打开这个黑盒的金钥匙。通过系统性的科学检测手段，让失效机理一目了然。我们为责任划分提供具备法律效力的技术证据，是您快速止损、平息纠纷的第一步，更是关键的一步。

二、华南检测的权威资质：国家认可实验室的公信力保障

CNAS/CMA双认证意味着什么？

华南检测拥有国家认可的CNAS（中国合格评定国家认可委员会）与CMA（中国计量认证）双重资质。这意味着我们出具的每一份报告都具备：

全国范围内的法律效力，国际互认的技术权威性，司法仲裁采信的专业性

这份公信力让您的质量纠纷处理不再是各执一词，而是基于国家标准的客观评判。

华南检测：https://www.gdhnjc.com/news_x/348.html

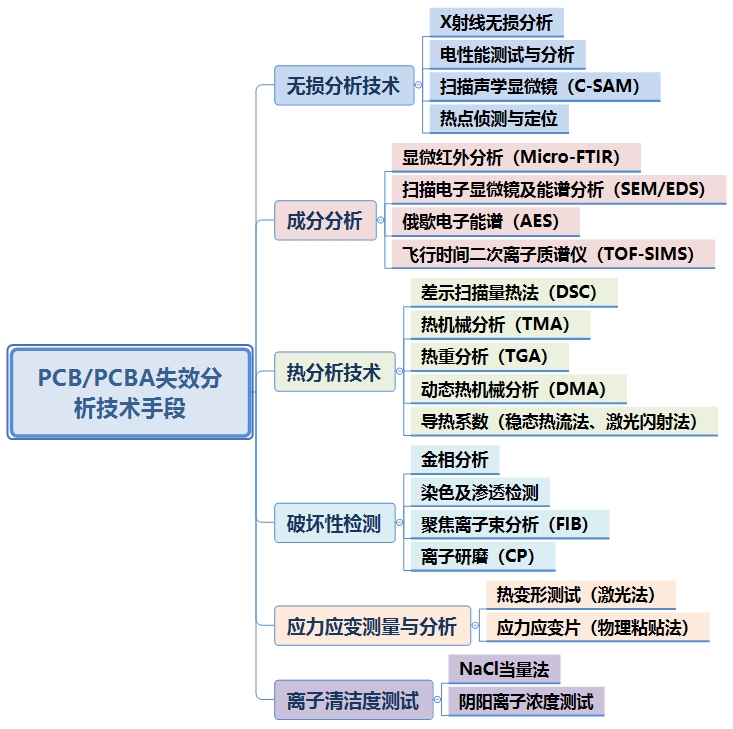

三、PCB失效分析设备阵容：从宏观到微观的侦探级检测能力

我们的实验室就是为您破解失效谜题的专业"侦探所"。配备行业全流程高精度检测设备，确保不留任何分析死角：

3.1 无损探案四大核心利器

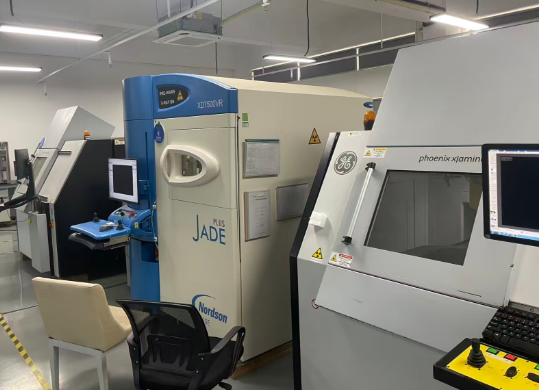

X射线透视检测仪：轻松穿透PCBA封装，无损洞察内部结构。特别擅长发现BGA焊点空洞、线路虚焊等隐藏缺陷，如同给电路板做X光体检。

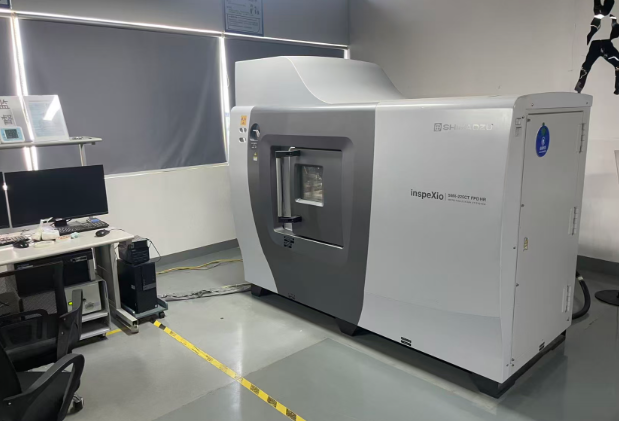

工业CT扫描：不仅看得见，更能看得清。通过360度断层扫描重建三维模型，精准定位隐藏在多层板内部的微小缺陷，实现真正的立体侦查。

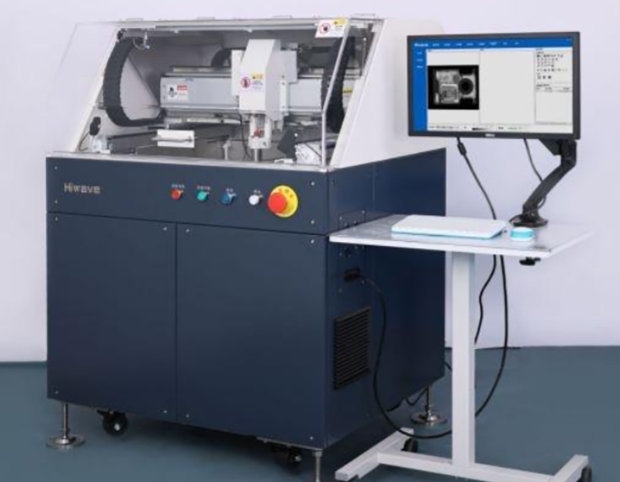

C-SAM超声扫描显微镜：专精于侦测爆板分层、内部气泡等封装界面问题。利用超声波反射原理，对材料界面脱层、空洞具有极高的灵敏度。

热成像分析仪：通过温度场分布异常反推潜在失效点，特别适用于检测局部过热、散热不良导致的隐性损伤。

3.2 微观世界的真相揭露者

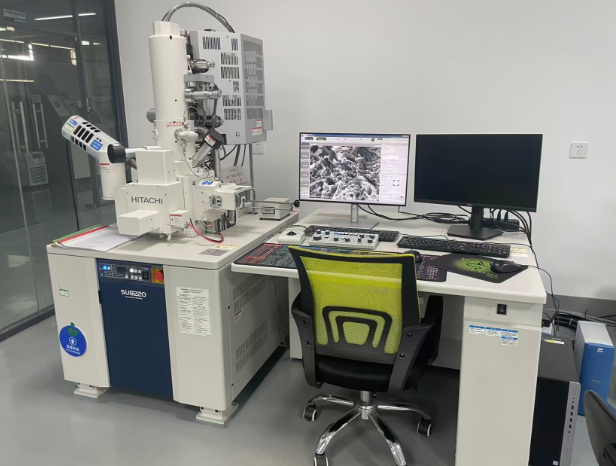

扫描电镜（SEM）：能将缺陷点放大至十万倍，清晰呈现微观裂纹形态、焊点金相结构。配合电子背散射技术，还能分析晶粒取向与应力分布。

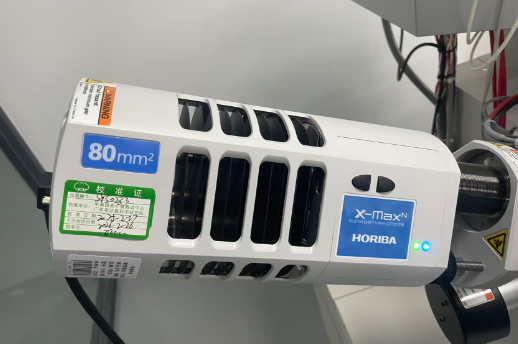

能谱仪（EDS）：与SEM联用，可在数秒内分析污染物或异常区域的元素组成。从铅污染到卤素超标，快速锁定"化学元凶"。

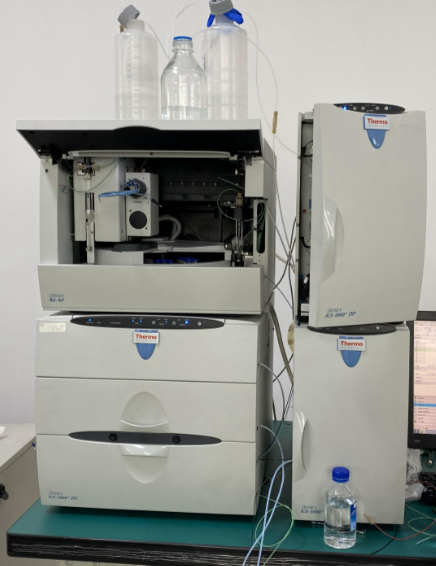

离子色谱仪（IC）：准确测量PCB表面离子残留浓度，为CAF失效分析提供关键数据支撑。

3.3 材料性能的深度剖析

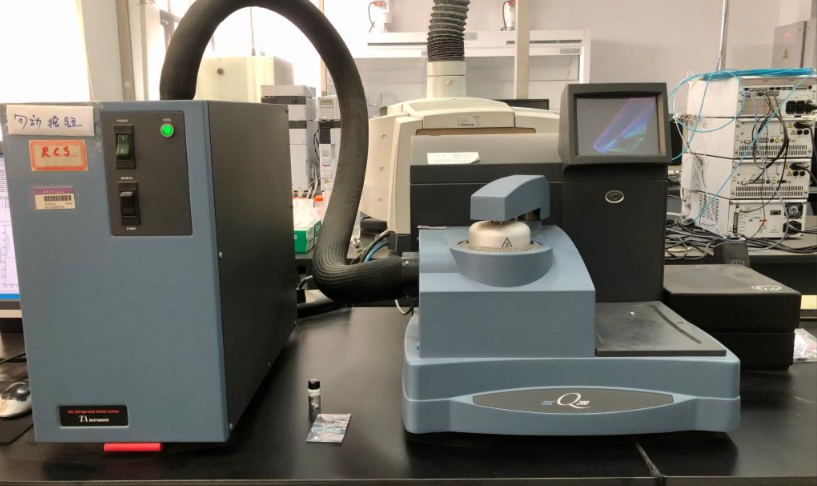

差示扫描量热仪（DSC）：深入探究材料的玻璃化转变温度、熔融特性，精准诊断因材料老化、不匹配导致的性能劣化。

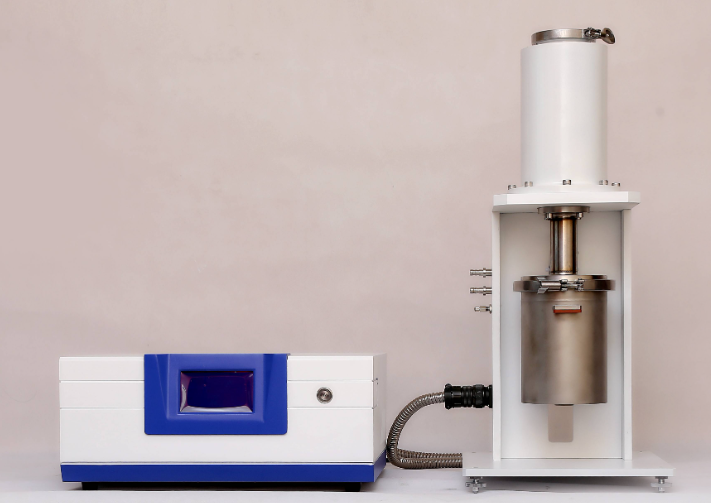

热机械分析仪（TMA）：测量PCB在温度变化下的膨胀系数，预判因热应力导致的分层、翘曲风险。

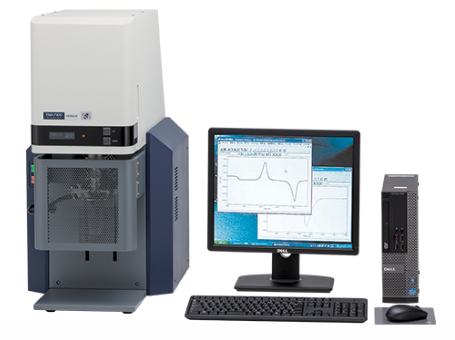

动态热机械分析仪（DMA）：评估材料在交变应力下的粘弹性行为，对焊点疲劳失效分析具有独特价值。

3.4 电性能与破坏性验证

微探针测试系统：在微米级尺度上精准定位开路或短路点的物理坐标，将分析精度提升至0.1mm级别。

金相切片制备系统：通过专业研磨抛光技术，制备高质量剖面样品，让通孔、焊点的内部结构真相大白。

染色起拔试验装置：对焊点进行染色渗透检测，快速识别虚焊与裂纹扩展路径，实现批量筛查。

四、PCB失效分析的科学破案流程：五步法确保结论严谨

我们的分析绝非简单的"看看测测"，而是一个环环相扣、逻辑严密的系统化工程：

4.1 第一步：失效背景调查——问诊所见

详细了解失效现象、发生环境、失效率及历史数据。记录失效时的温度、湿度、电压条件，如同侦探勘查案发现场，为后续分析奠定基础。

4.2 第二步：非破坏性分析——证据收集

运用外观检查、X-Ray、C-SAM等手段，在不破坏样品的前提下全面收集初步证据。通过多技术交叉验证，快速定位可疑区域，缩小排查范围。

4.3 第三步：电性能测试与定位——追踪电流

采用微探针、四点探针等技术，准确定位开路或短路点的具体物理位置。结合热分析手段，反推异常发热区域，将"搜查范围"缩小至微米级。

4.4 第四步：破坏性物理分析——解剖验证

对定位到的失效点进行金相切片分析。在显微镜下直接观察横截面结构，确认失效机理。包括IMC层厚度、裂纹走向、电迁移现象、孔铜完整性等关键证据。

4.5 第五步：综合诊断与报告出具——最终判决

整合所有检测数据，深度挖掘失效根源。出具权威的CNAS认证报告，不仅指出问题所在，更提供具体的工艺改进建议和预防措施，形成闭环解决方案。

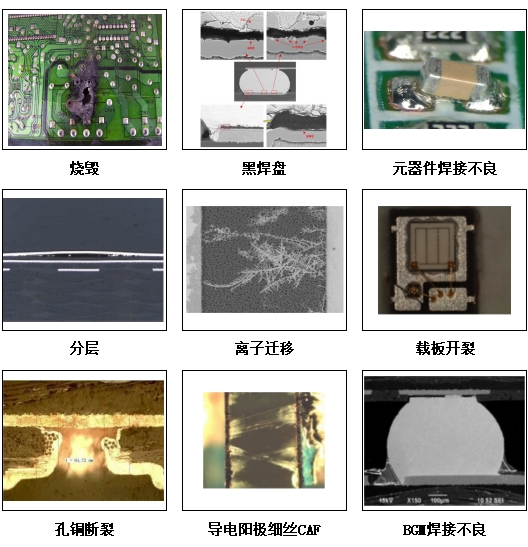

五、典型失效模式深度解析：我们的实战专长

华南检测十余年经验积累，在以下PCB/PCBA失效模式诊断上形成独特技术优势：

5.1 焊接缺陷类

BGA虚焊与冷焊：通过X-Ray检测空洞率，切片分析IMC层厚度，区分是温度曲线问题还是焊膏质量问题。

芯片墓碑效应：分析两端润湿力差异，评估焊盘设计与钢网开孔匹配性，找出立碑根本原因。

枕头效应（Head-in-Pillow）：利用高倍SEM观察焊点颈部断裂特征，识别回流焊过程中氧化导致的假性连接。

5.2 基板故障类

爆板分层（Delamination）：C-SAM快速筛查分层区域，DSC分析树脂固化度，TMA测量层间结合强度，定位压合工艺缺陷。

CAF导电阳极丝失效：通过绝缘电阻测试定位漏电通道，切片观察玻璃纤维与树脂界面，离子色谱检测卤素含量，构建完整证据链。

离子污染导致的漏电：准确测量表面离子残留种类与浓度，追溯污染源至清洗工艺或助焊剂选择。

5.3 工艺与材料类

PCB镀层缺陷：分析孔铜厚度均匀性，评估电镀电流密度分布，识别镀层空洞与裂纹。

黑焊盘（Black Pad）：通过SEM+EDS分析焊盘表面镍层腐蚀特征，确认ENIG工艺化学攻击问题。

可焊性不良：执行润湿平衡测试，量化评价焊盘表面氧化程度与污染状况。

5.4 环境可靠性类

温湿度循环失效：模拟实际使用环境，通过高低温循环测试预判疲劳失效风险，加速寿命评估。

振动冲击后开路：断点分析与应力仿真结合，识别机械应力集中区域，优化布局设计。

六、选择华南检测的独特价值

不仅仅是数据，更是洞察：我们不仅提供检测数值，更注重数据背后的失效物理机制解读，提供可落地的改进方案。

中立公正的第三方立场：作为独立检测机构，我们不受任何利益方影响，报告客观公正，是司法仲裁的理想依据。

全流程技术支持：从样品寄送指导到报告解读，从失效复现到验证改善，提供一站式技术服务。

快速响应机制：标准项目5个工作日内出具报告，加急服务至快48小时完成，助您快速决策。

七、如何开启您的PCB失效分析之旅？

初步咨询：致电我们的技术专家，描述失效现象

样品寄送：按照指导包装寄送失效样品及良品对比样

方案制定：工程师制定个性化分析方案并报价

实验室检测：启动系统化分析流程

报告交付：获取权威CMA/CNAS报告与技术建议

PCB失效分析不是质量问题的终点，而是质量提升的新起点。选择广东省华南检测技术有限公司，让每一次失效都成为优化产品的宝贵机会。
