扫描电子显微镜测量滤芯细层纤维直径
发布时间：2022-06-09 点击次数：1784
2022年4月，收到上海某客户汽车滤芯样品，要求对滤芯布已剥离开的细层上的纤维直径进行测量。实验室检测仪器采用体式低倍光学显微镜和日立S-3400N扫描电子显微镜，测量方法：首先将来样已剥离细层的表面小心与粘接层分开，并用干净镊子将细层表面轻微拨弄开，漏出芯层；然后将漏出芯层的细层表面剪2小块分别用导电碳胶粘贴于样品台上，因纤维本身是绝缘层，为便于电镜拍照，将表面镀约3nm的导电层（很薄，不影响测试）；最后用日立HITAHCI S-3400N 电镜SEM拍照细层表面，放大到合适倍率直接测纤维直径；

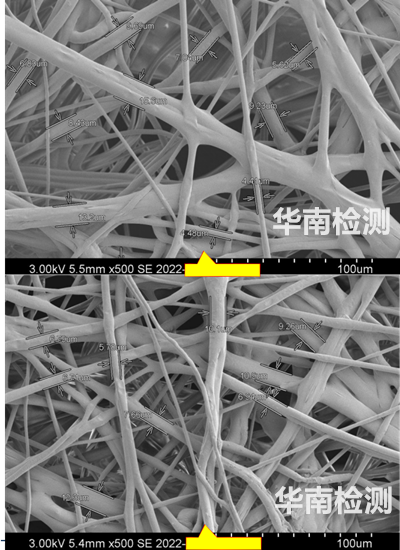

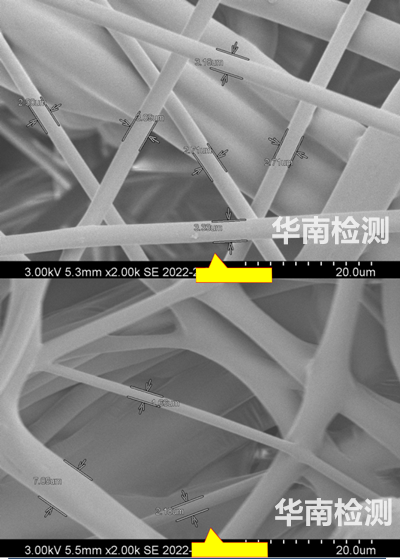

通过扫描电镜直观观察细层表面纤维结构，发现细层表面纤维粗细不均，表面由较粗的纤维覆盖，往深处及粗纤维间隙观察有更细更多的粗细不一的纤维填充在粗纤维间隙和下层，从电镜图片和尺寸数据看，没有发现声称的0.1um直径的纤维发现,滤芯细层表面主要由3个直径范围的纤维编织而成，一是直径平均直径在11.2um的粗纤维，二是直径约6.7um左右的中等粗细的纤维，和众多小直径（约2.6um）纤维。具体参看下面粗/细纤维直径测量数据。
单位：微米um
测试点 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 平均 |
粗纤维 | 15.6 | 13.2 | 9.7 | 9.3 | 12.3 | 10.9 | 10.1 | 9.3 | 11.1 | 10.1 | 11.2 |
细纤维 | 1.7 | 2.2 | 2.3 | 2.7 | 3.1 | 2.7 | 3.2 | 3.3 | 2.3 | 2.5 | 2.6 |
居中尺寸 | 5.2 | 5.5 | 5.7 | 7.0 | 7.2 | 7.8 | 8.3 | 6.8 | 6.9 | 6.7 | 6.7 |
