X射线检测金刚石复合片

发布时间:2022-07-22 点击次数:1187

本实验室典型案例分享,未经允许,请勿转载!

样品描述:


1.样品外观

样品共3片(白色平面有编号),均为圆柱状,直径13.44mm,厚度8.0mm:由金刚石(黑色)与硬质合金(白色)组成,其中1#样品金刚石层厚度为2.0mm,2#、3# 金刚石层厚度为2.8mm。

2. 样品内部情况

金刚石层密度大致为3.5g/cm',合金层高密度大致为14g/cm2:其中金刚石层内部沿轴向方向分布有两层,靠近合金一侧为金属富集层(密度略大), 另一侧为贫金属层(密度略小),两层具体密度差异不大。

检测目的:

1.将产品圆弧面朝上放置,使图像中清晰显示三层边界.

2.在图片中标记金刚石层中每层沿轴向方向的厚度,以及样品的直径数值。

检测方法:

将样品放置在X-Ray样品室载物台上,曲面朝上,用美工胶纸固定,关闭样品室仓门,将高压开关打开,工作电压调至90KV,工作电流100uA,选择合适的放大倍数拍照,测量,最后保存数据。

检测仪器:

岛津X射线检测机

检测图片:

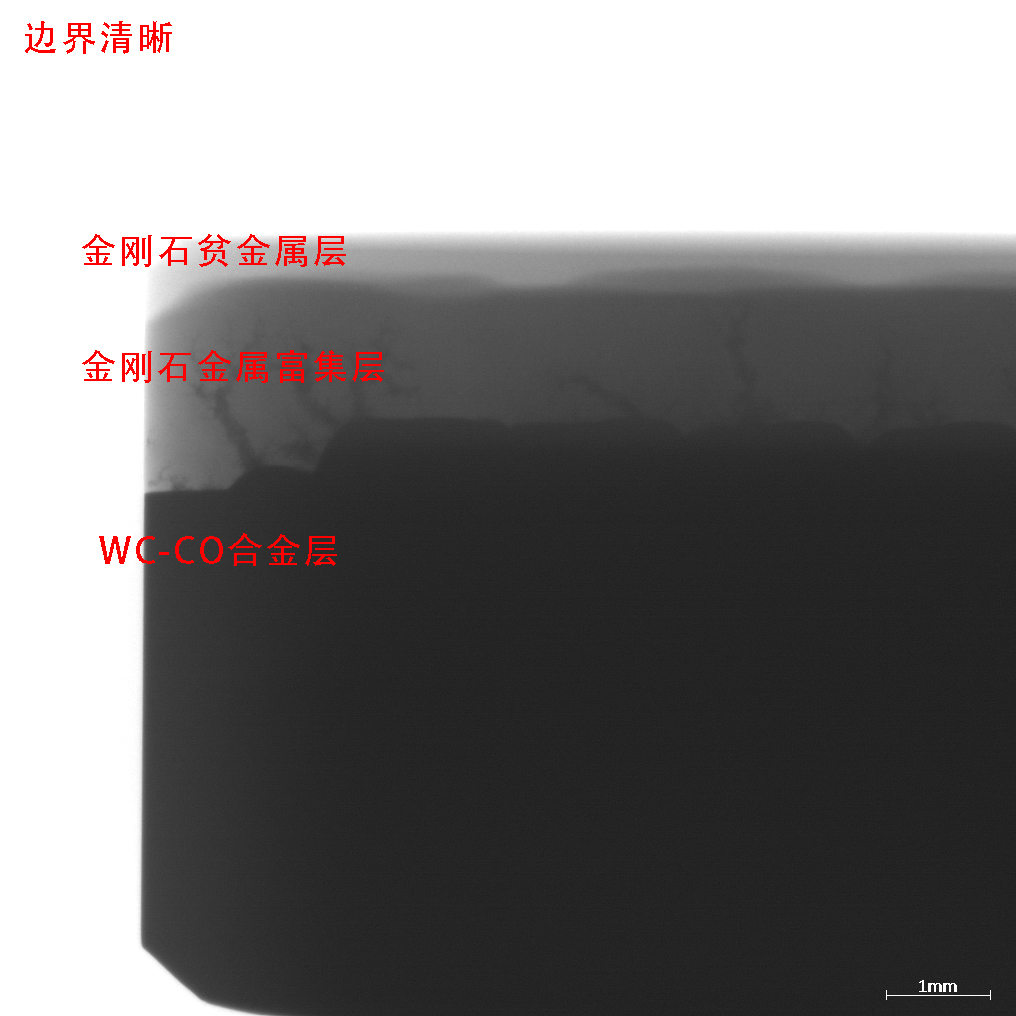

X射线底片呈现清晰边界

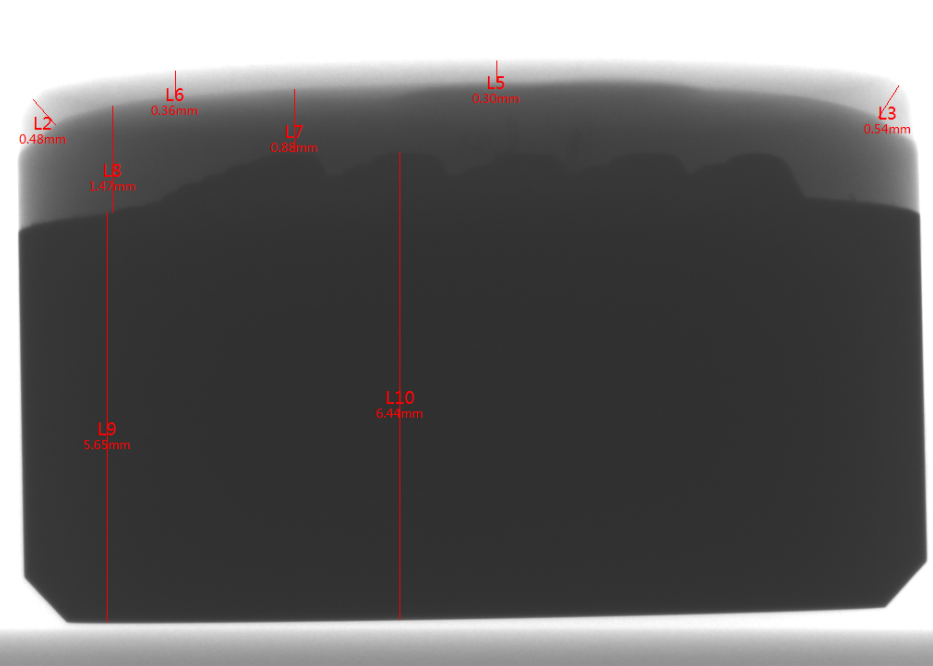

样品1# 每层厚度测量数值

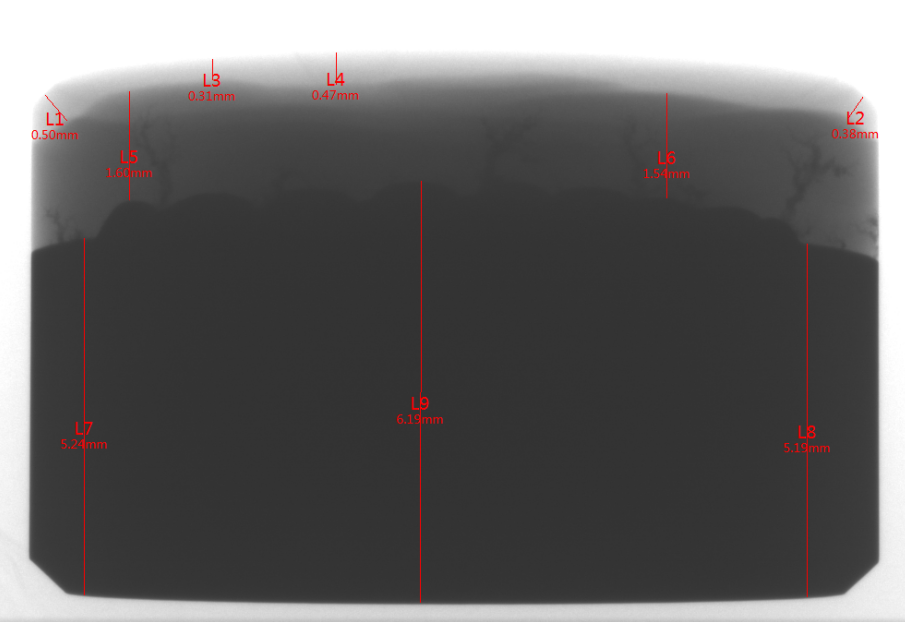

样品2#每层厚度测量数值


样品3#  每层厚度测量数值
