BGA板焊球平整度分析检测

本实验室典型案例分享，未经允许，请勿转载！

样品描述:

BGA板2个

检测目的:

焊球平整度分析

检测方法:

1. 将样品放置于超景深光学显微镜工作台

2. 调节合适的光源，合适的放大倍数，选用3D成像拍照

3. 选择3D测量模式，调整观察角度

4. 保存图片

检测仪器:

基恩士 VHX7000

检测结果:

详见图片数据。

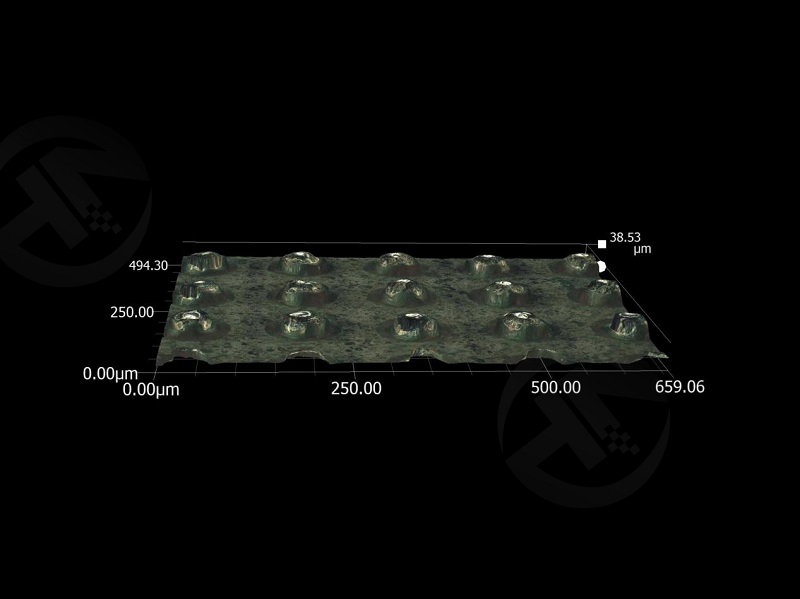

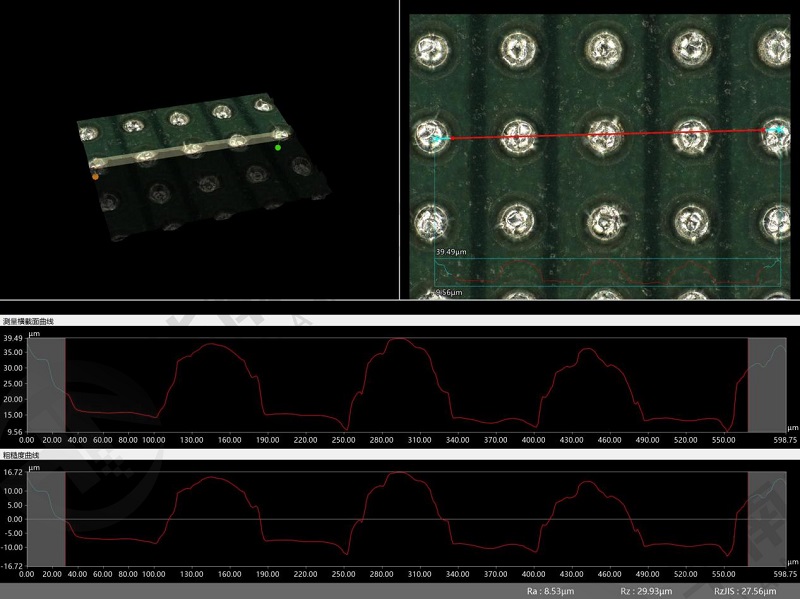

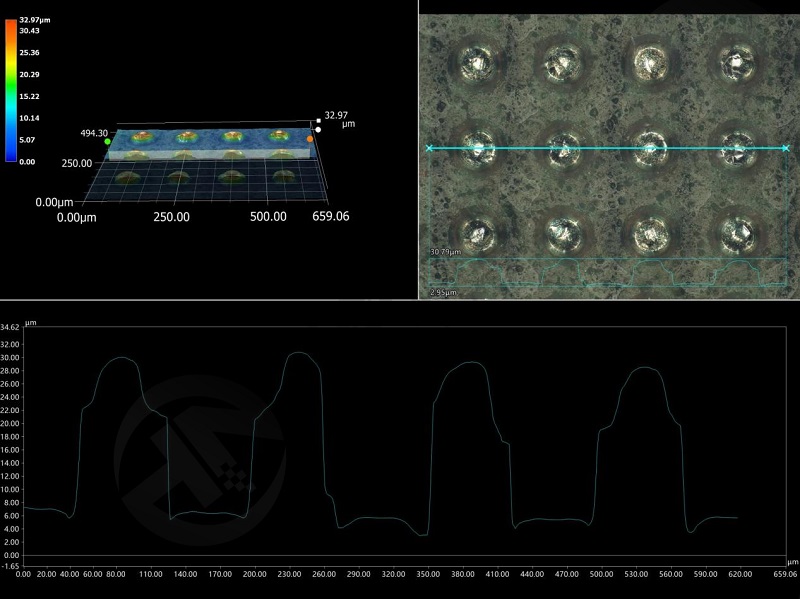

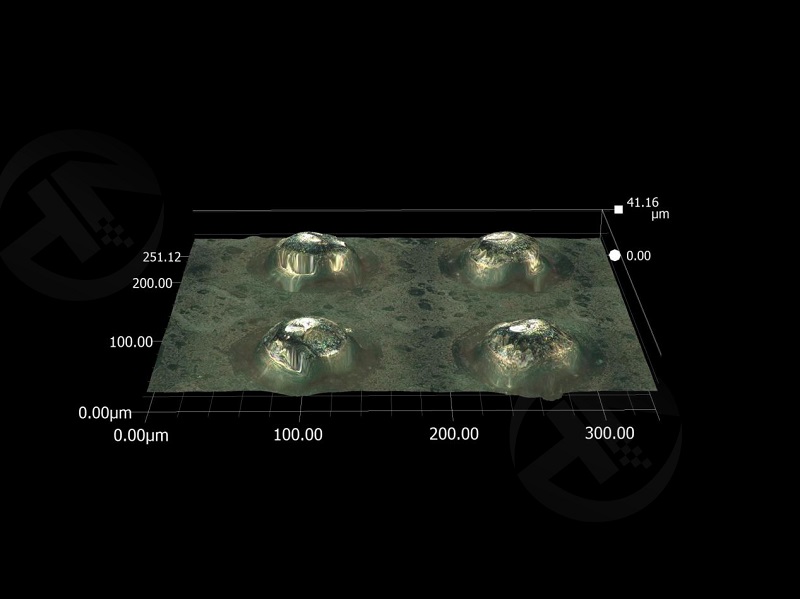

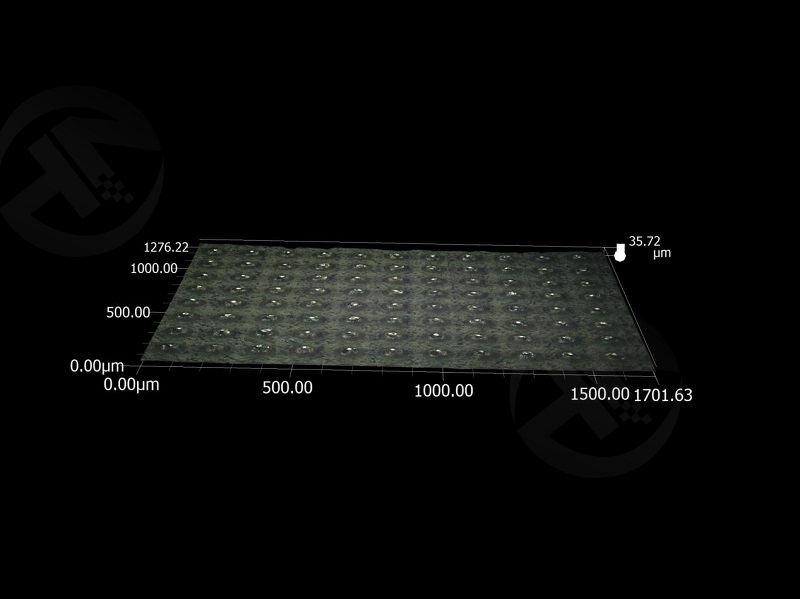

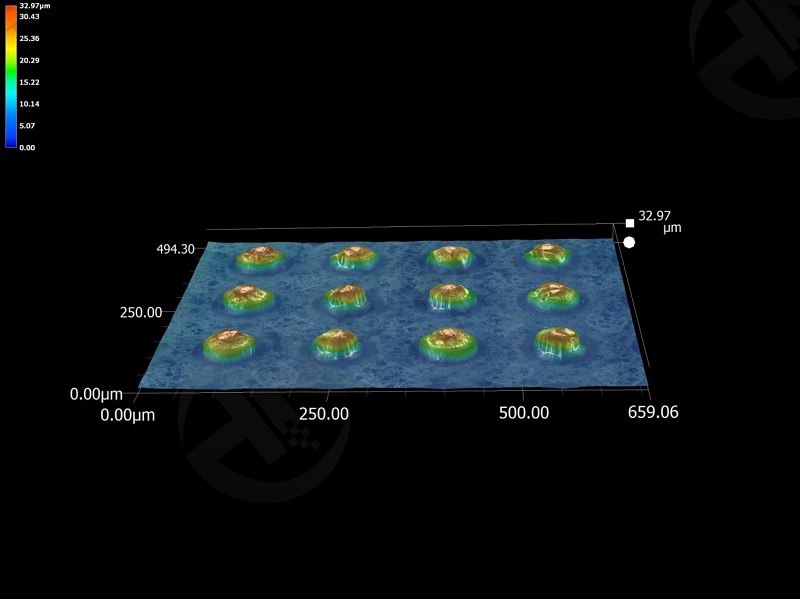

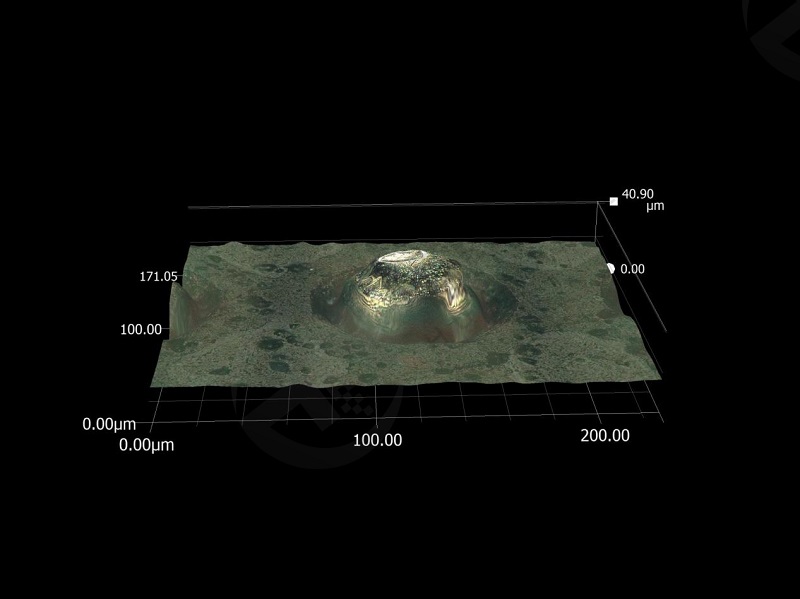

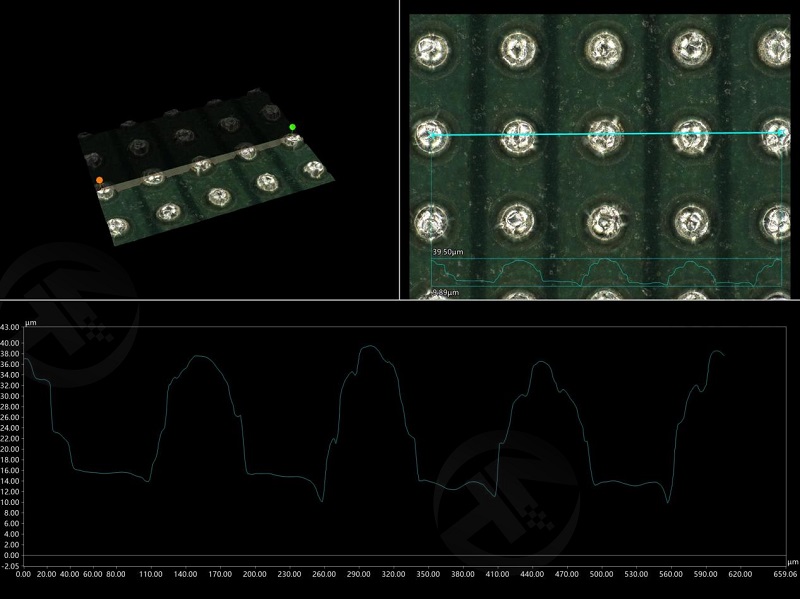

检测图片：

注：图片均来自华南检测实验室，未经容许不可转载，盗用必究！
