基于工业CT三维扫描成像技术分析混凝土孔隙度及其孔径分布情况

本实验室典型案例分享，未经允许，请勿转载！

样品描述:

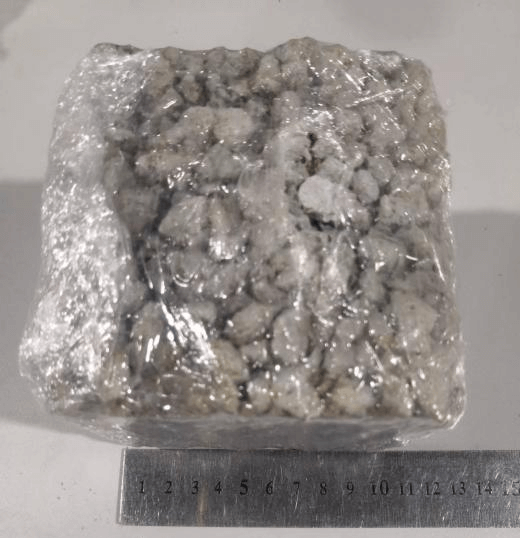

100x100x100mm的10cm3人造混凝土块1个

检测目的:

工业CT三维扫描成像获得混凝土块的三维结构模型，基于灰度图像识别和形态学分析识别孔隙、计算孔隙率和孔径分布。

检测方法:

1. 样品尺寸：100x100x100mm的10cm3正方体混凝土块。

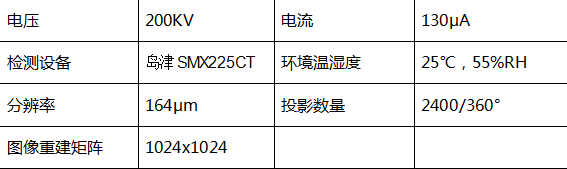

2. 在保证射线穿透、样品能完全布满视野已获得最大的体素分辨率，选择合适的射线参数，样品无需做任何处理（工业CT优势-无损检测置于检测台上进行360°扫描，获取投影透视图（总共设定采集2400张），经软件算法重建最终获得样品的由灰度图像表示的物质结构图像以及三维渲染结构，后经图像图形分析处理提取基体和孔隙结构模型进行相关的展示和定性定量计算分析。具体选择参数如下：

检测仪器:

岛津SMX225CT FPD HR

检测结果:

图像去除空气部分和边缘不规则部分最终提取最大包含混凝土的数据体为592x579x595，经降噪处理后进行定性定量分析。

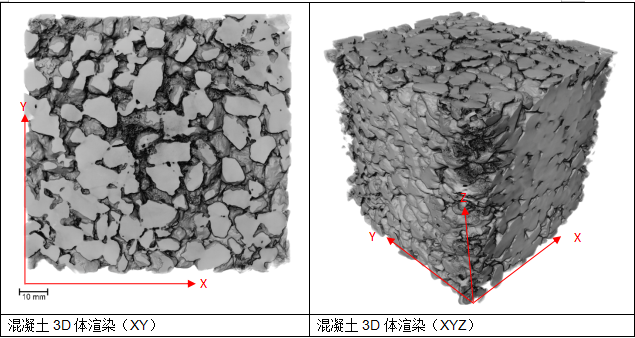

1、混凝土样品3D体渲染结果

2、XY平面切片（Z轴方向）

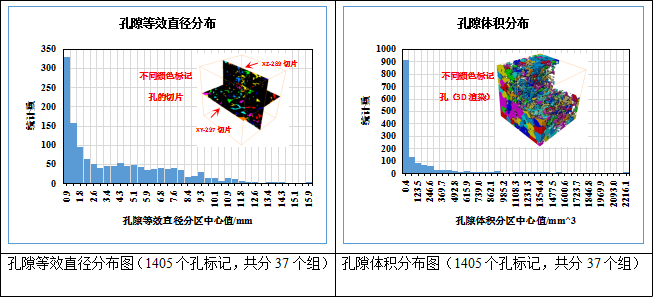

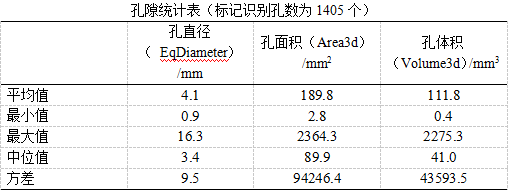

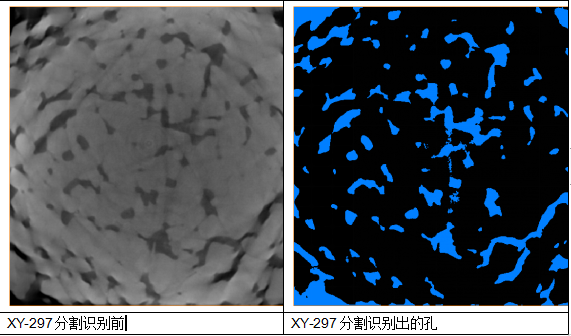

3、孔隙识别（基于灰度阈值分割）

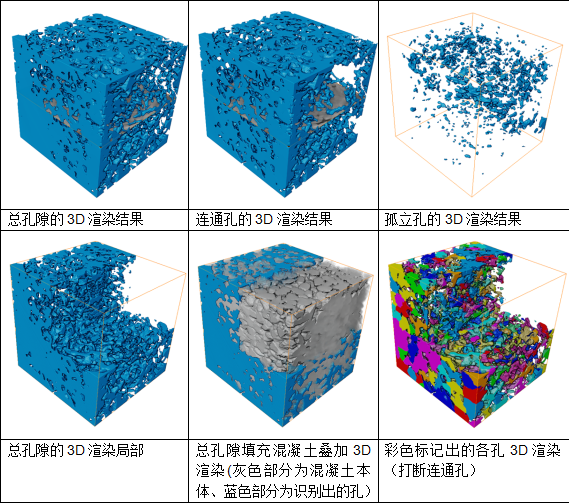

4、孔隙分割识别的体渲染结果
