PCB板1个
PCB板电镀铜晶格分析
1. 将样品裁取指示分析位置
2. 机械研磨至目标位置附近区域并做简单抛光
3. 使用离子研磨机精细切割至目标位置

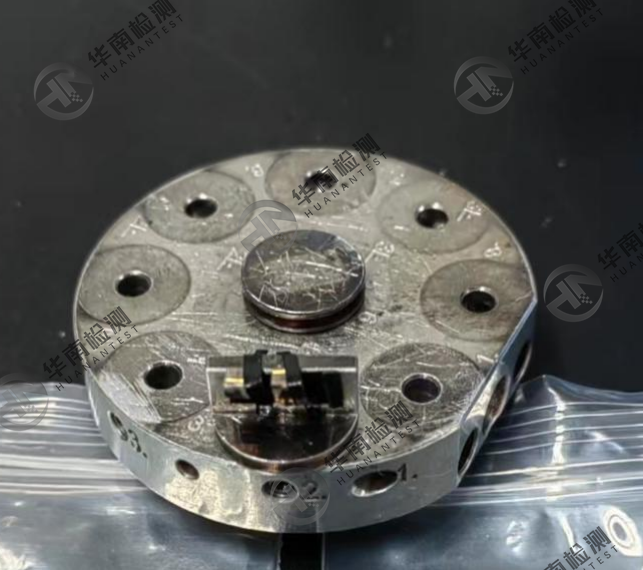

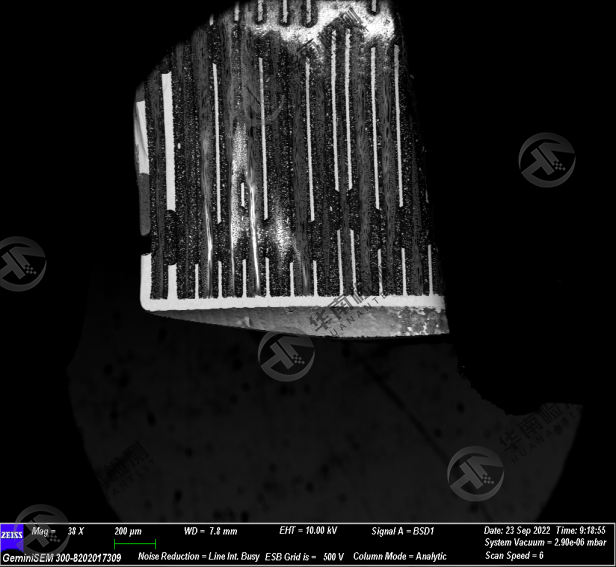

4. 样品放入电镜样品台,将导电胶粘贴至分析位置附近区域,放置样品仓,选择合适的信号源、工作距离和工作电压,SEM拍照并保存图片
HITACHI SU8220

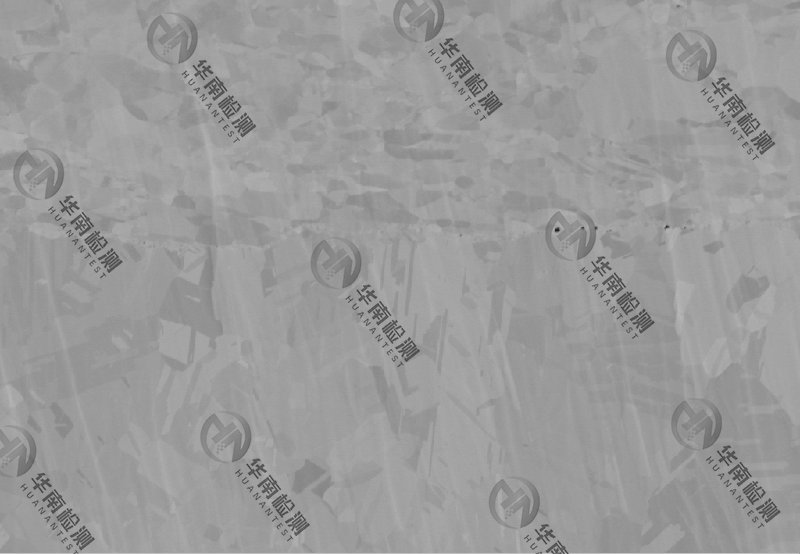

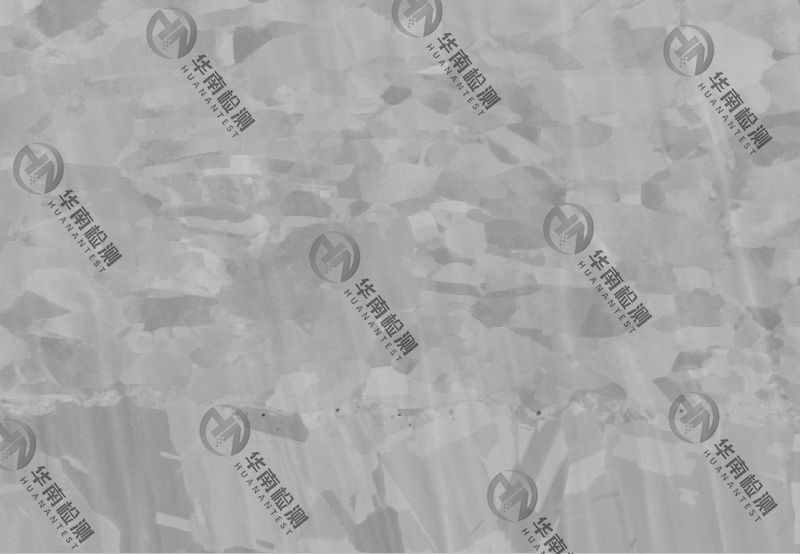

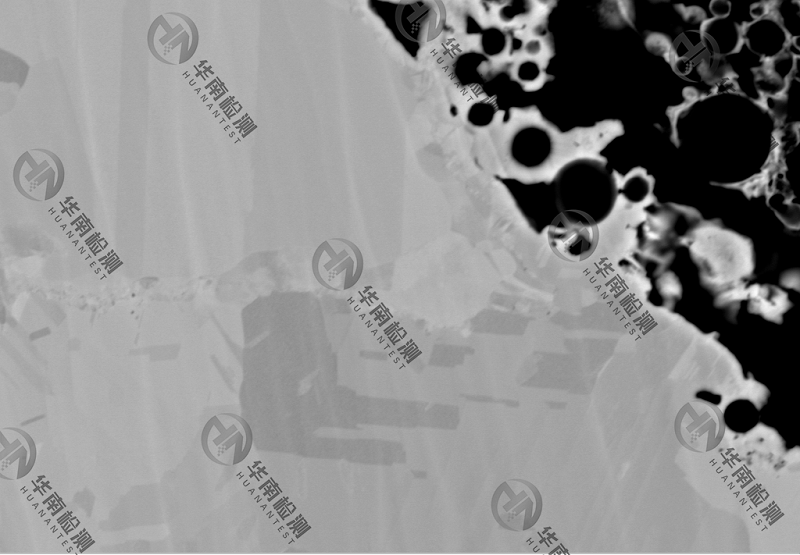

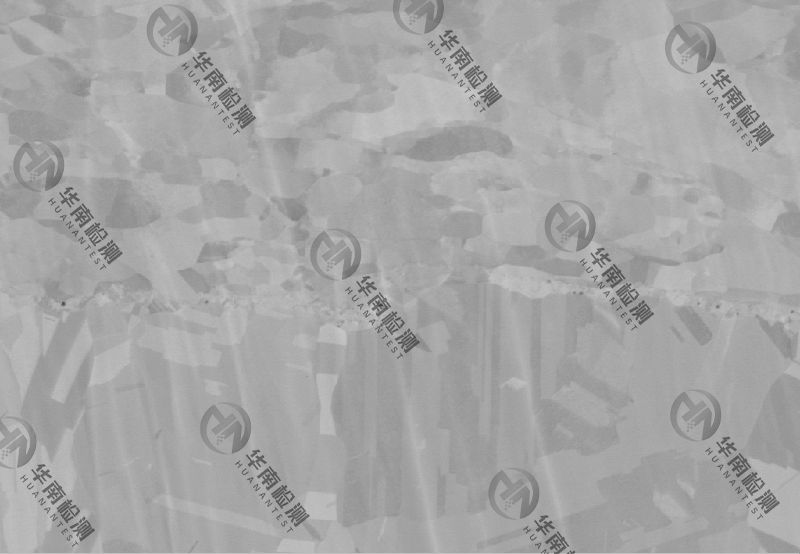

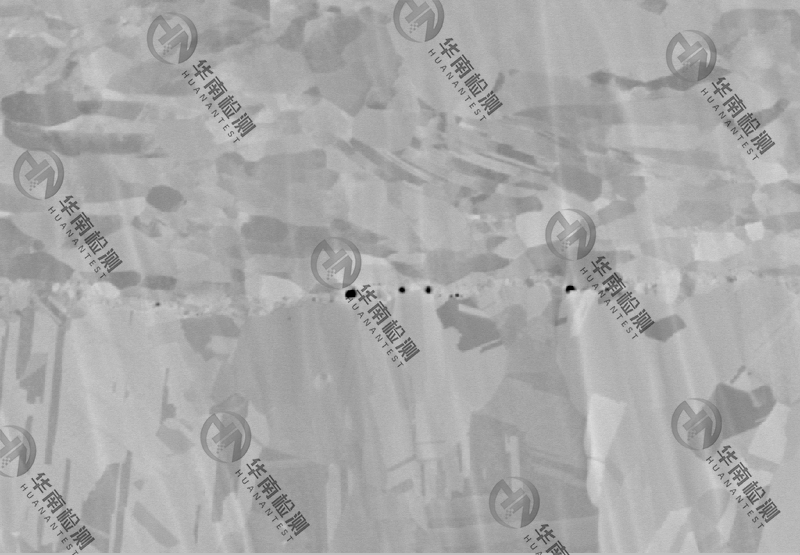

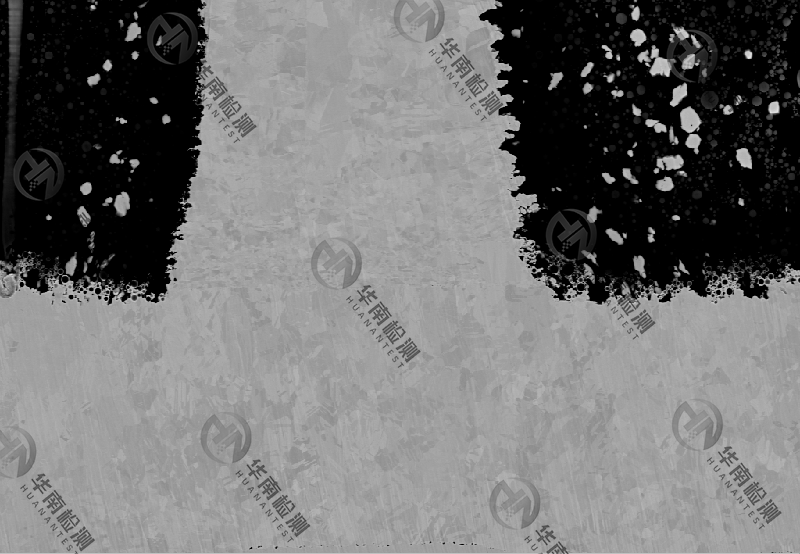

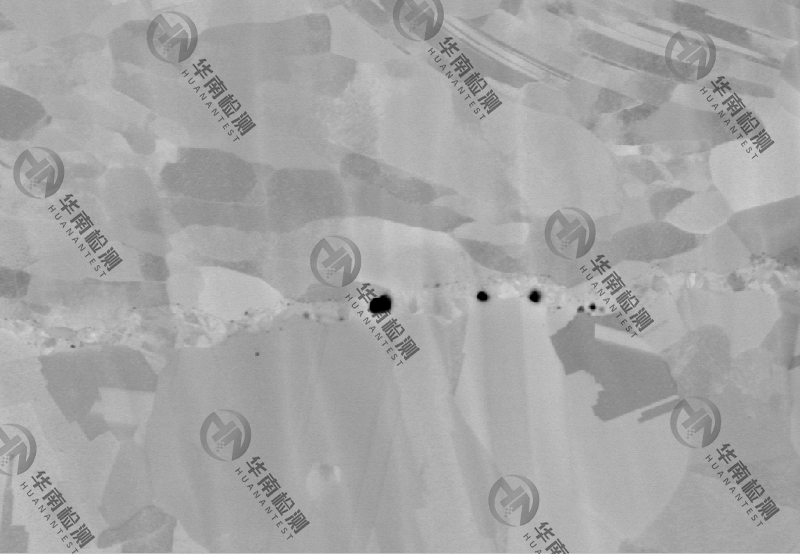

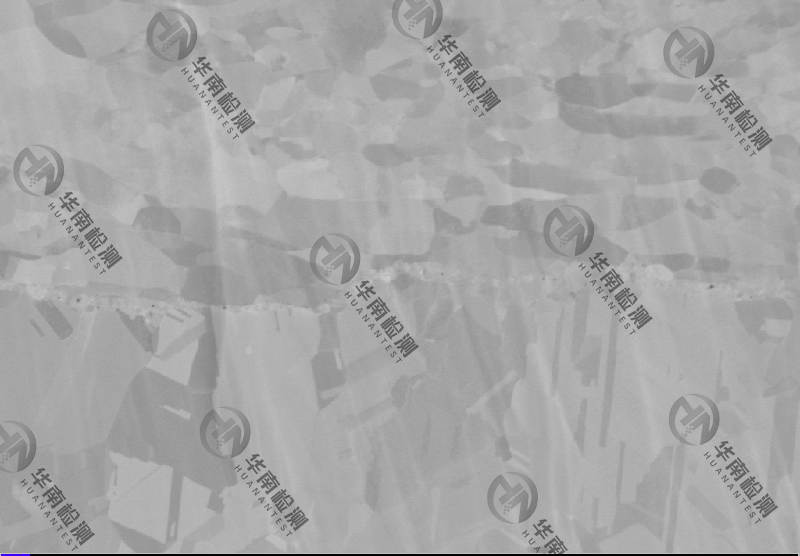

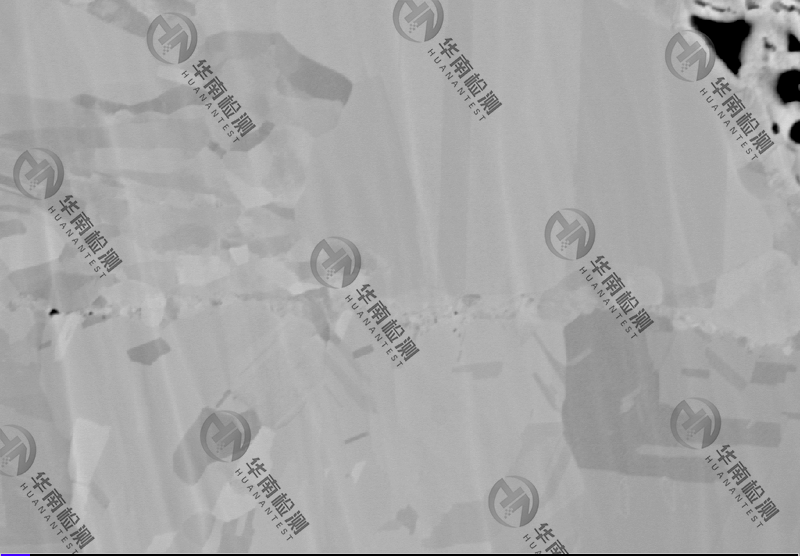

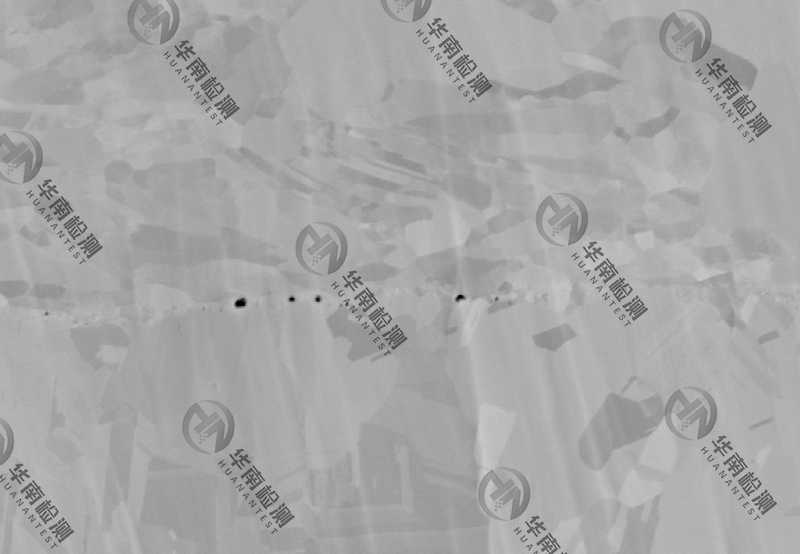

镀铜晶格走向清晰可见,内层铜、沉铜层、电镀铜各层清晰可见,层间针孔清晰可见。
