LED灯失效分析是一个涉及多个步骤和方法的复杂过程，旨在确定LED灯无法正常工作的原因。以下是对广东省华南检测技术有限公司进行的LED灯失效分析的详细总结.

一、LED灯失效分析引言

LED灯因其高效能、长寿命和环保特性，在照明领域得到了广泛应用。然而，即使在正常使用条件下，LED灯也可能因为各种原因失效。华南检测技术有限公司通过专业的检测分析服务，帮助客户诊断LED灯失效的原因，以提高产品质量和可靠性。

二、LED灯失效分析案例背景

华南检测技术有限公司收到了客户送来的两个LED灯样品，其中一个为正常工作的OK样品，另一个为不能点亮的NG样品。这两个样品已经使用了两年，现在需要分析NG样品失效的具体原因。

三、LED灯失效分析过程

1、外观检查：首先对两个样品进行了外观检查，发现NG样品的灯管发黑，而OK样品的灯管则显示正常。这一初步观察为后续分析提供了线索。

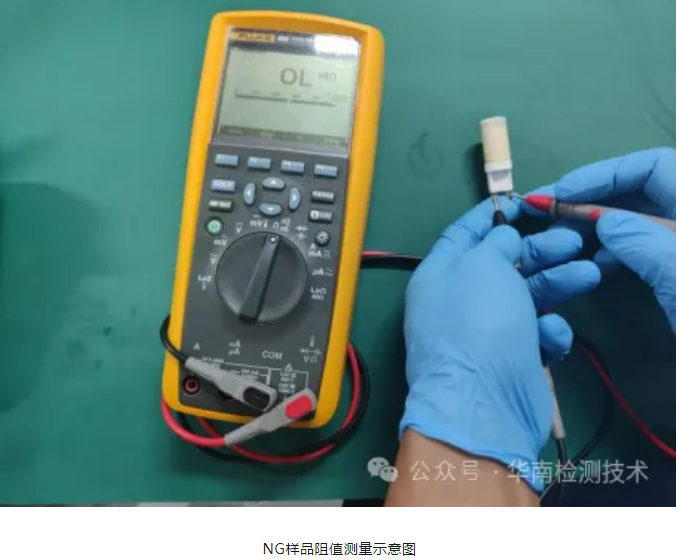

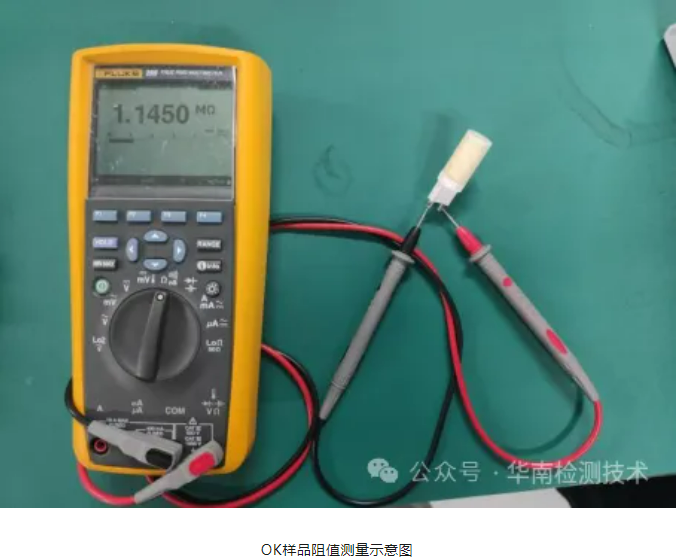

2、电阻测试：通过测量电阻值，发现NG样品存在断路现象，而OK样品则显示导通。这一测试结果表明NG样品的电路可能存在断路问题。

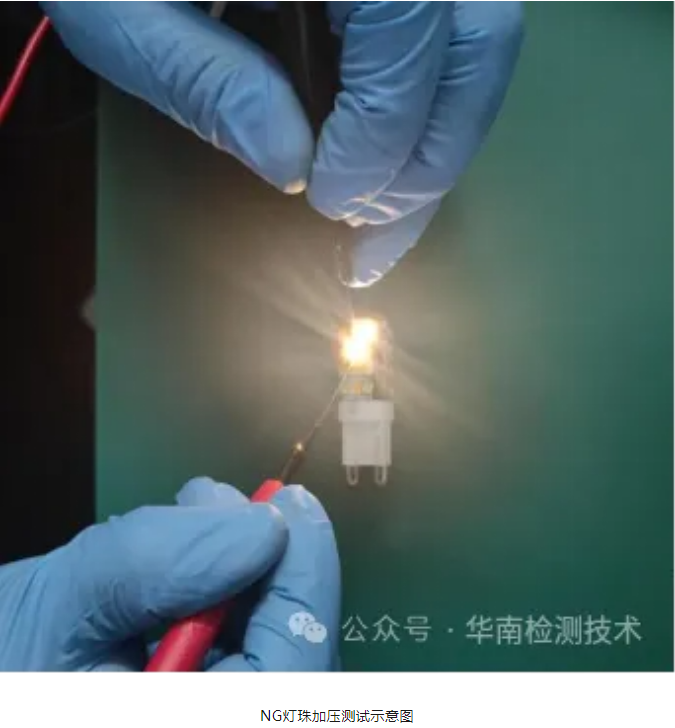

3、LED灯珠性能检查：在NG样品的LED灯珠上施加10V电压，发现灯珠能够正常点亮，说明LED灯珠本身并未损坏。

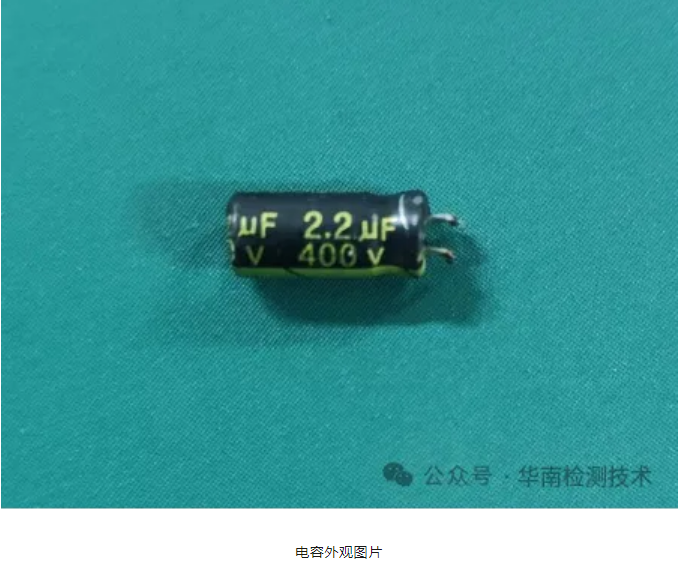

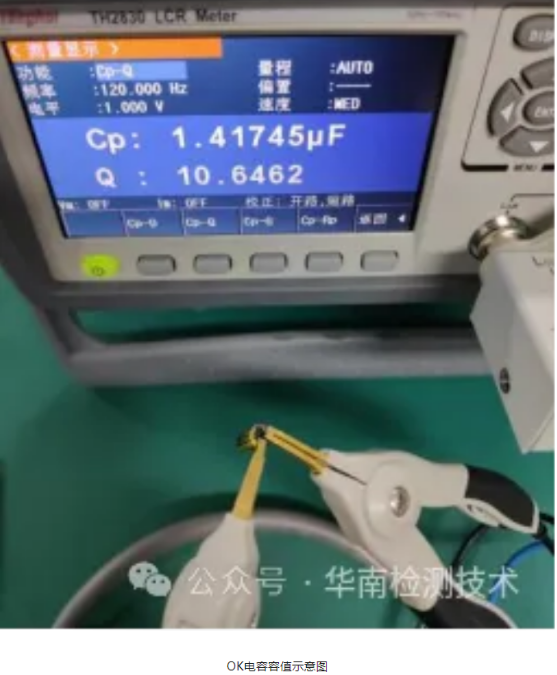

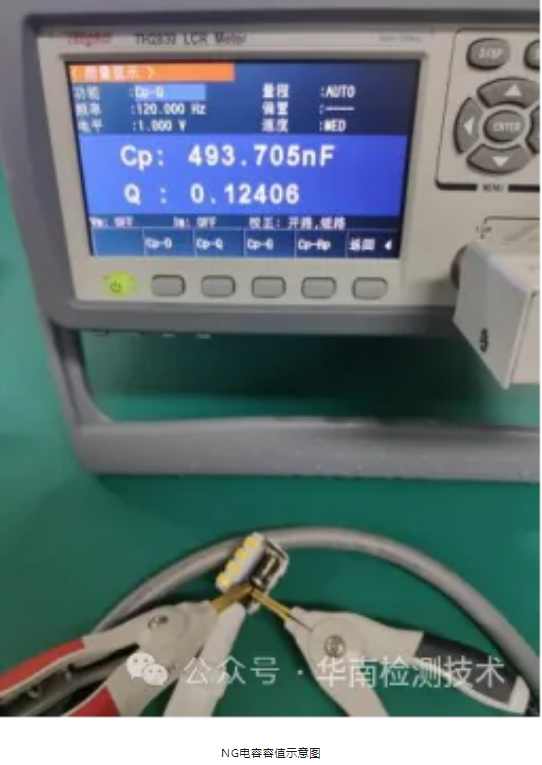

4、电容容值检查：对样品中的电容进行容值测量，发现NG样品的电容容值明显偏低，可能已经烧毁。OK样品的电容实测值约为1.4μF，显著低于其标称值2.2μF，表明电容可能存在老化问题。

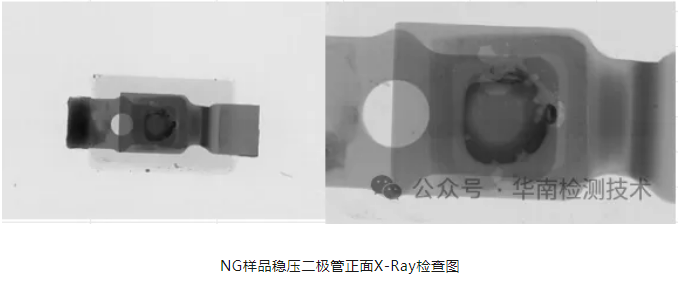

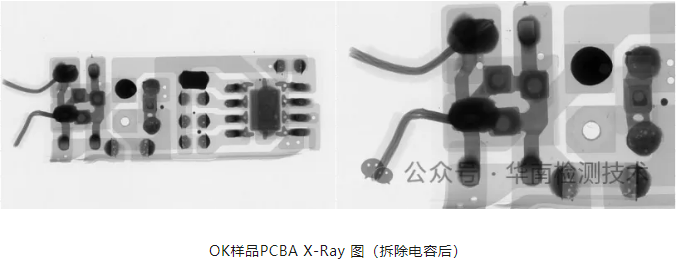

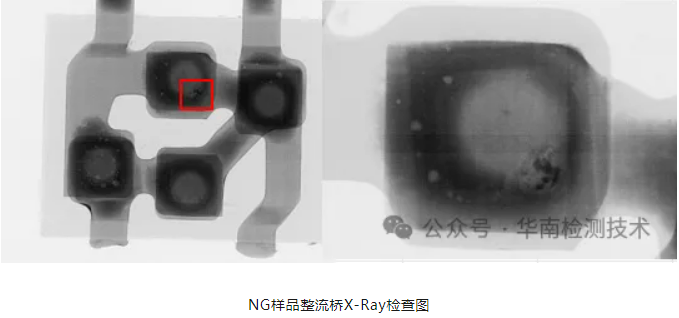

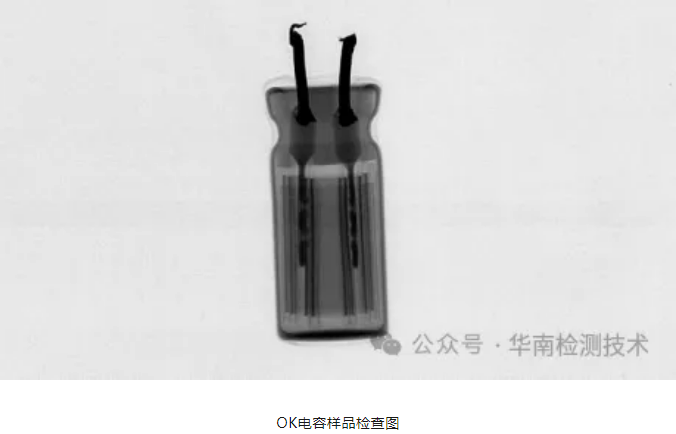

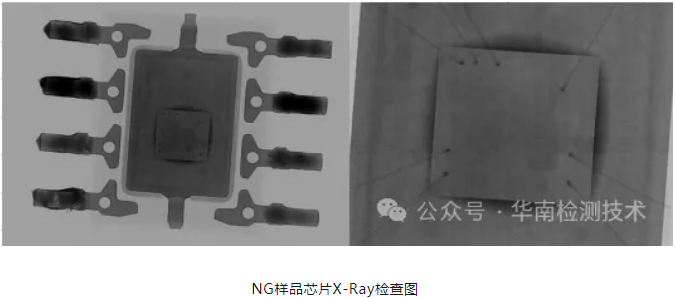

5、X-Ray检查：通过X-Ray检查，发现NG样品的电容内部结构烧毁变形，而OK样品未见明显异常。此外，NG样品的整流桥和稳压二极管也已烧毁，而芯片未见异常。

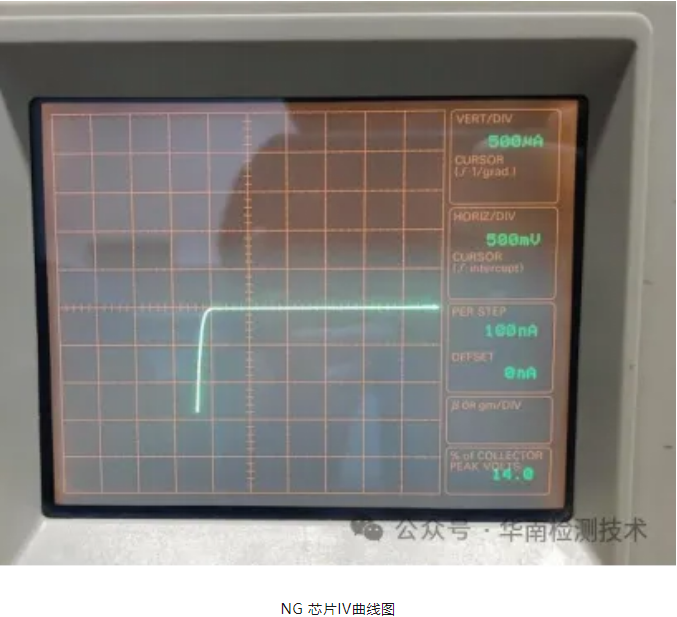

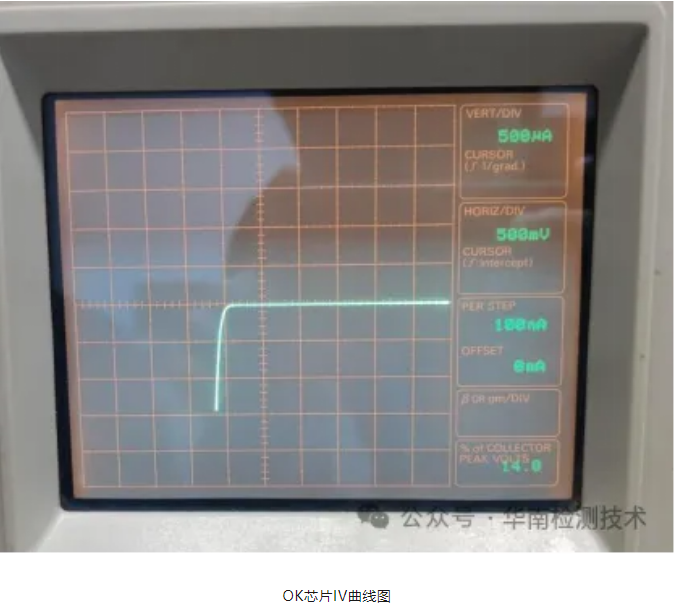

6、芯片IV曲线测试：对芯片进行I-V曲线测试，结果显示NG和OK样品的芯片均未见明显异常。

四、LED灯失效分析结果

综合上述分析，可以得出以下结论：

NG样品的LED灯珠并未烧毁，能够在10V直流电压下正常点亮。

NG样品中的电容、稳压二极管、整流桥均已烧毁，而芯片未见异常，表明失效应是PCBA元器件烧毁所致。

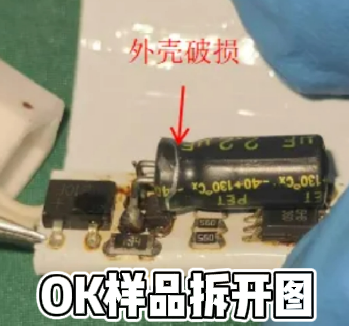

OK样品虽然未见明显烧毁现象，但其电容塑料外壳破损，容值实测值低于标称值，表明电容可能存在老化问题。

五、LED灯失效原因推测

根据检测结果，推测NG样品失效的原因可能是电容老化导致容值降低，滤波能力下降，使得负载ID不稳定，输出整流（直流）电压产生尖峰脉冲，导致稳压二极管损坏并发生短路。短路电流进一步使整流桥过载，烧毁其中二极管，最终导致电路失效，无法为LED灯珠正常供电。

六、LED灯失效分析结论

华南检测技术有限公司通过专业的检测分析服务，成功诊断了LED灯失效的原因，为企业提供了一个明确的解决方案。这一案例展示了通过科学的检测分析标准和方法，依托专业的工程技术人员和精密的仪器设备，可以有效解决产品研发、生产、贸易等多环节中遇到的与品质相关的问题。

通过这一分析，企业可以针对性地改进产品设计，提高产品的可靠性和寿命，减少因产品失效带来的损失。同时，这也强调了定期检测和维护的重要性，以确保LED灯等电子产品的长期稳定运行。
