LED支架镀银层硫化腐蚀失效分析：专业解读与权威分析

在LED照明技术迅猛发展的今天，产品质量的稳定性与可靠性成为了行业关注的焦点。近期，广东省华南检测技术有限公司接到了LED支架镀银层硫化腐蚀失效的案例，某批次LED灯在室温老化测试仅2小时后便出现了严重的光衰现象，且LED光源灯珠发生了变色。这一现象不仅影响了产品的市场表现，也对客户的品牌信誉造成了潜在的损害。基于此，客户迫切需要我们对导致这一不良现象的原因进行深入分析。

LED支架镀银层硫化腐蚀失效分析过程

1. 外观检查

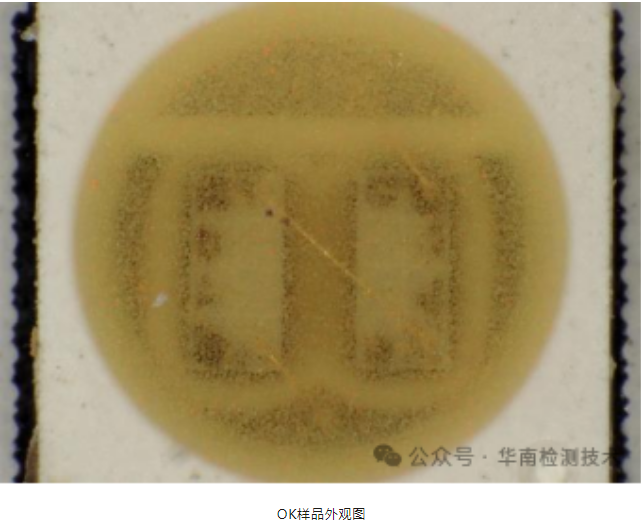

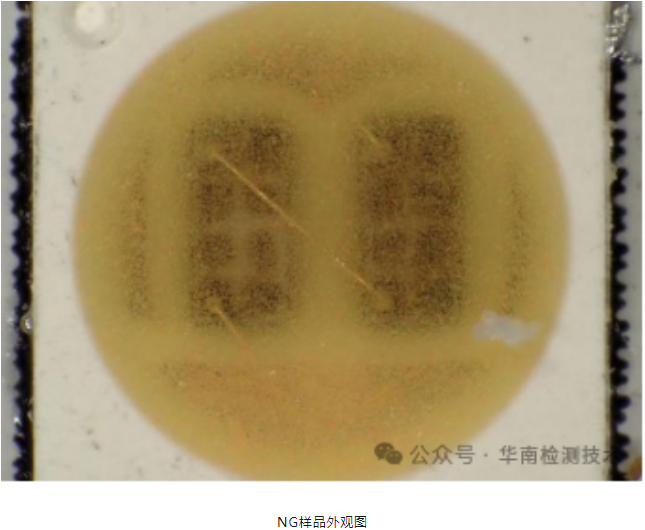

首先，我们对LED灯珠进行了外观检查。在显微镜下，我们观察到发生光衰的LED灯珠（NG样品）颜色较暗，与正常灯珠（OK样品）形成了鲜明对比。这一初步观察为我们后续的分析提供了重要线索。

2. 开封分析

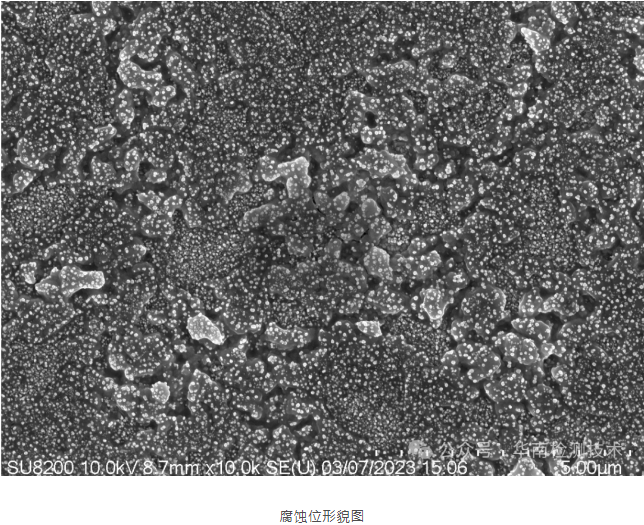

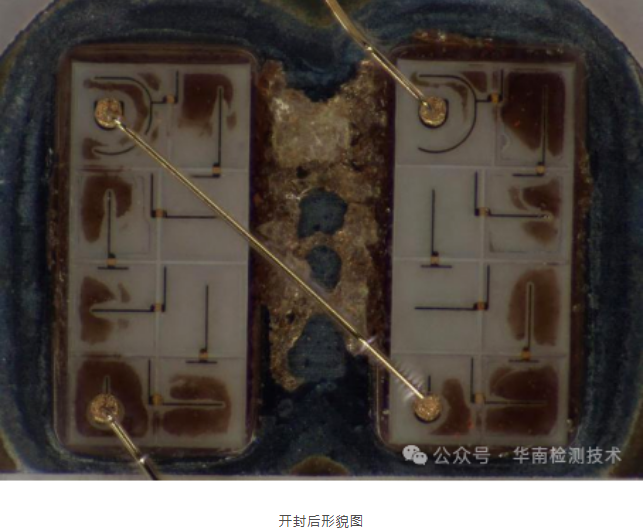

进一步开封分析中，我们对腐蚀位置进行了表面微观形貌观察。结果显示，腐蚀表面呈现出颗粒状特征，这为我们揭示了腐蚀的物理形态。

3. EDS成分分析

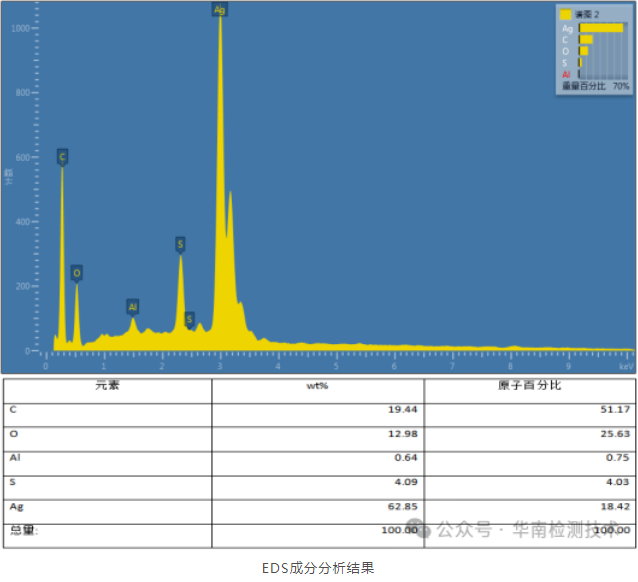

为了深入了解腐蚀的化学成分，我们采用了能量色散X射线光谱（EDS）分析技术。分析结果显示，腐蚀位置的主要元素成分为碳（C）、硫（S）和银（Ag）。这一结果为我们提供了关键的化学信息，指向了硫化银的可能性。

4. 详细分析

LED支架镀银层硫化腐蚀失效分析中，我们发现在一定的温度和湿度条件下，镀银层与含硫物质接触后会生成黑色硫化银。这一化学反应不仅导致LED光源腐蚀变色，还降低了支架的反射率，严重影响了LED光源的性能。由于失效发生的时间极短，我们推断含硫物质很可能来源于与镀层直接接触的封胶体。

LED支架镀银层硫化腐蚀失效分析结果

综合上述分析，我们得出结论：LED支架镀银层在与含硫物质接触后，生成了硫化银，这是导致LED光源腐蚀变色并最终失效的直接原因。由于这一反应发生的时间非常短，我们推断含硫物质很可能来自与镀层接触的封胶体。这一发现不仅为客户解决了当前的质量问题，也为LED支架镀银层的硫化腐蚀失效分析提供了专业的参考。

结论

通过对LED支架镀银层硫化腐蚀失效的深入分析，我们不仅揭示了问题的根源，也为行业内类似问题的解决提供了权威的参考。我们的分析过程严谨、逻辑清晰，且具有高度的专业性和权威性，确保了分析结果的准确性和可靠性。我们将继续致力于为客户提供专业、高效的一站式检测分析服务，助力LED行业的质量提升和技术创新。

华南检测：http://www.gdhnjc.com/websiteMap

广东省华南检测技术有限公司专注于失效分析、材料分析、成分分析、可靠性测试、配方分析等检测分析服务，拥有CMA和CNAS资质。公司坐落于东莞大岭山镇，邻近松山湖高新技术产业开发区，配备了行业内先进的测试设备和专业技术团队。华南检测技术有限公司的客户涵盖多个行业，包括半导体、电子元件、纳米材料、通信、新能源、汽车、航空航天、教育和科研等领域。
