直插LED灯珠死灯失效分析：专业解析与解决方案

在电子设备的运行过程中，直插 LED 灯珠扮演着至关重要的角色，为各种显示和照明功能提供关键支持。然而，当 LED 灯珠出现死灯现象时，不仅会影响设备的正常使用，还可能带来一系列安全隐患。本文将深入剖析直插 LED 灯珠死灯失效的原因，并提供专业的解决方案，助力企业保障产品质量与生产效率。

广东省华南检测技术有限公司凭借专业的博硕技术团队和先进的检测设备，为客户提供一站式检测分析服务，精准定位 LED 灯珠死灯原因，帮助企业解决痛点问题。

华南检测：http://www.gdhnjc.com/websiteMap

一、案例背景

近期，我们接到直插 LED 灯珠死灯失效分析。该客户的 PCBA 板上有一颗直插 LED 灯珠不亮，严重影响了产品的正常运行。为查明原因，我们迅速启动了专业的失效分析流程。

二、直插 LED 灯珠死灯失效分析过程

外观检查

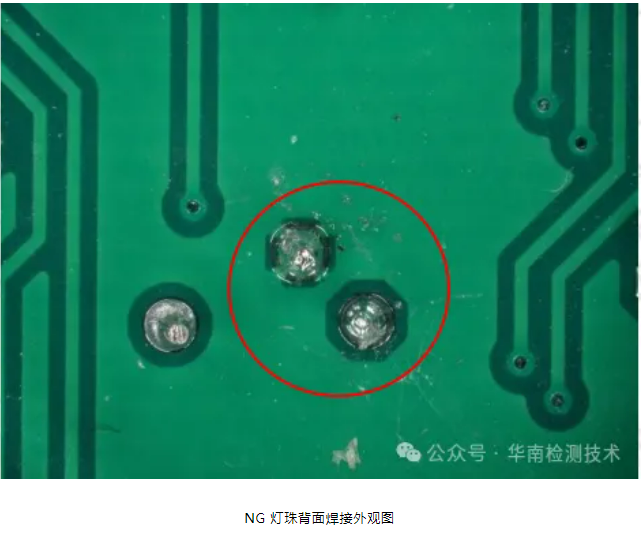

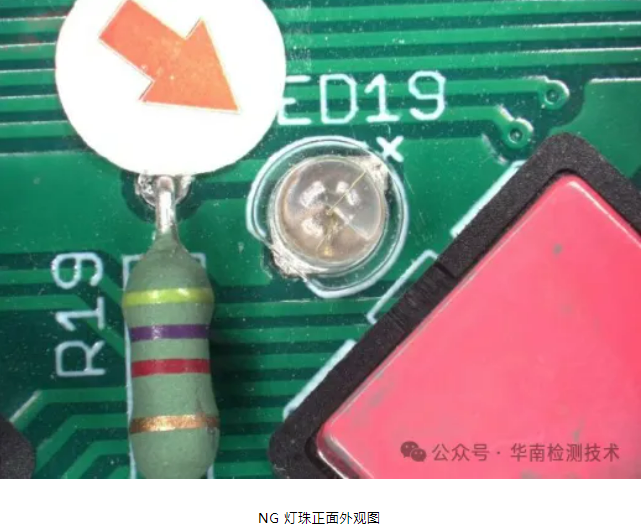

首先，我们使用光学显微镜对 NG 灯珠进行外观检查。从正面和背面观察，灯珠焊接极性正确，外观无明显异常。这一步骤排除了因焊接错误或外观损伤导致的灯珠失效可能性。

电性能检测

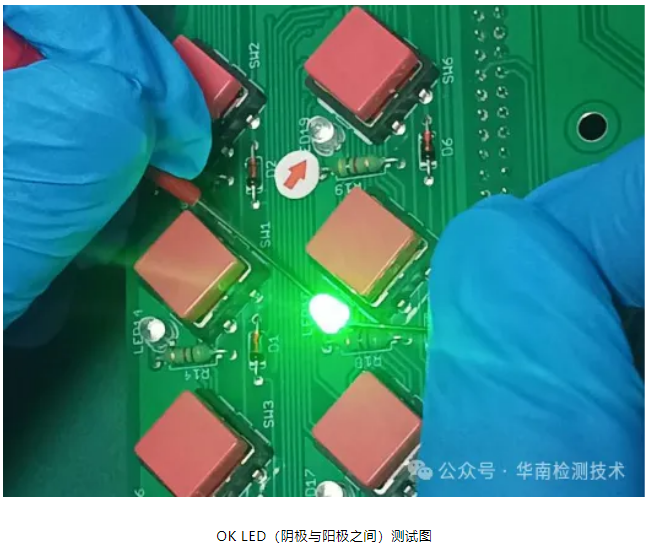

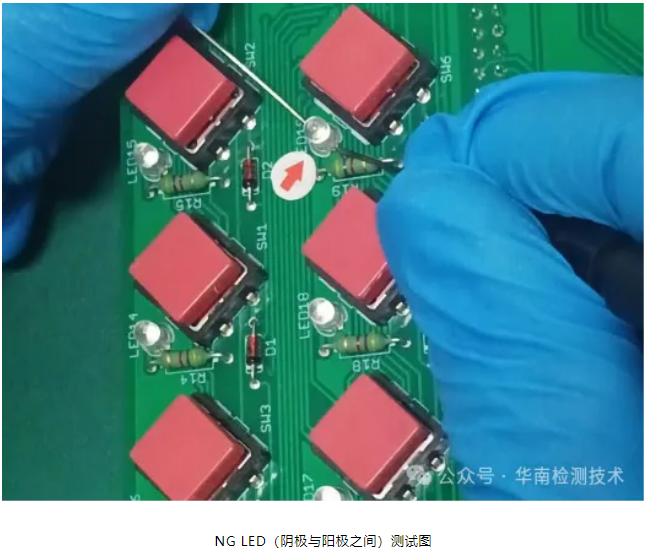

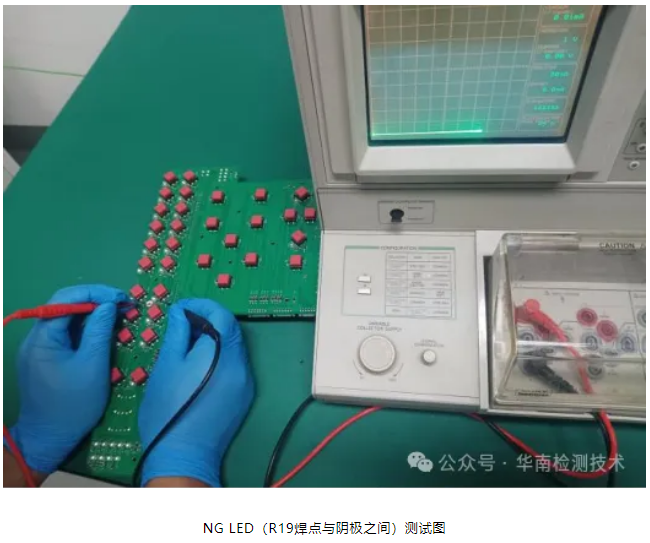

接下来，我们对灯珠进行了电性能检测。通过对比 OK LED 和 NG LED 的测试结果，我们发现 OK LED 在 R19 焊点与阴极之间以及阴极与阳极之间均导通正常，而 NG LED 在相同测试条件下均不导通，呈开路状态。这一结果初步判断灯珠内部可能存在电气连接问题。

验证检查

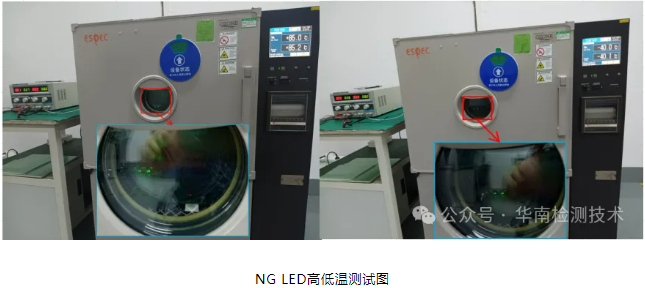

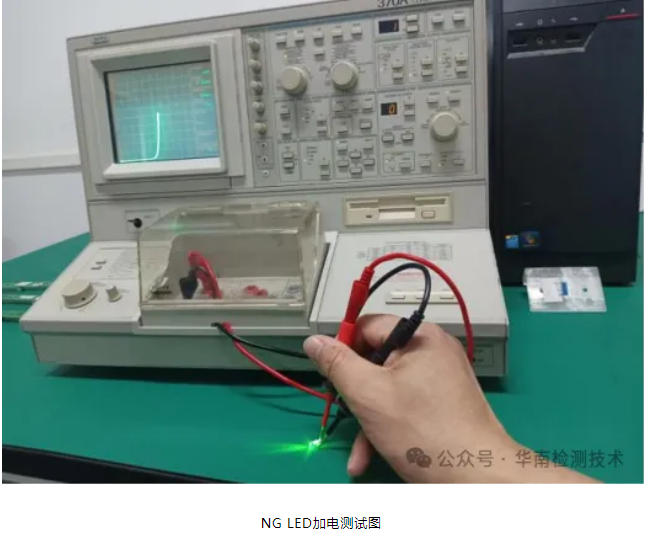

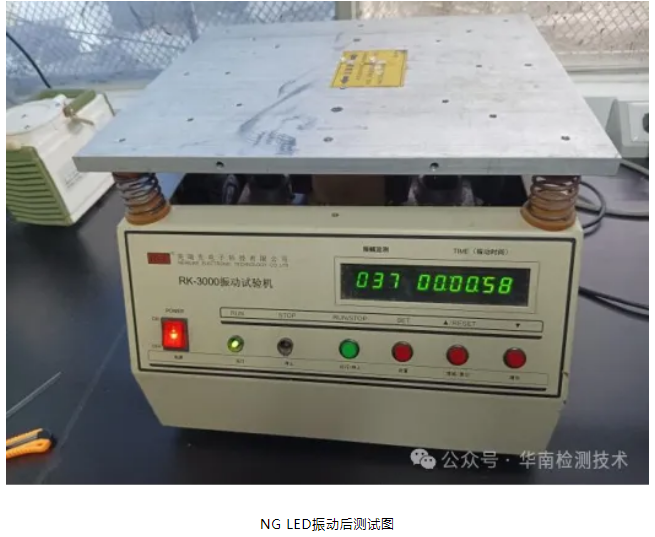

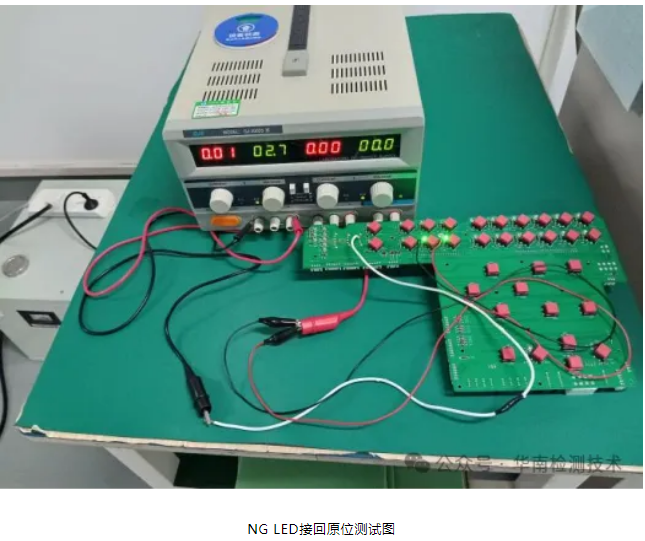

为了进一步确认问题，我们对 NG LED 灯珠进行了多项验证检查。在高倍显微镜下检查未发现明显异常。然而，在加电测试过程中，NG LED 的电性恢复变成 OK 品，接回原位测试以及高低温测试、振动测试后均能正常点亮。这表明灯珠的失效可能是间歇性的，与外部环境或应力因素有关。

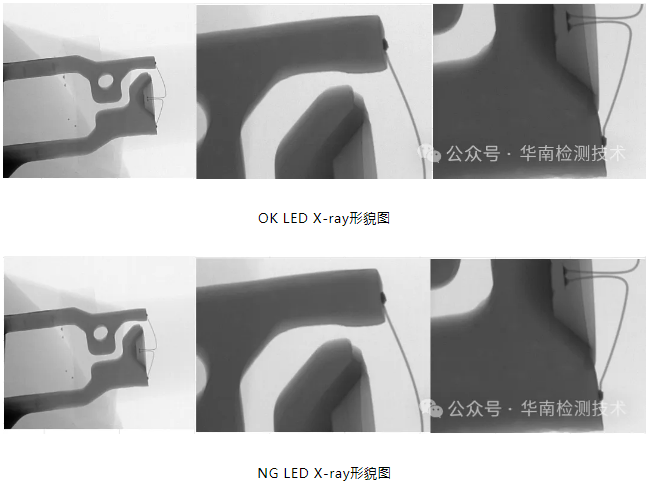

X - Ray 检测

利用 X - Ray 技术对灯珠进行内部检查，结果显示 OK LED 和 NG LED 均无明显外观异常。这说明灯珠内部的结构在 X - Ray 检测层面没有明显的缺陷。

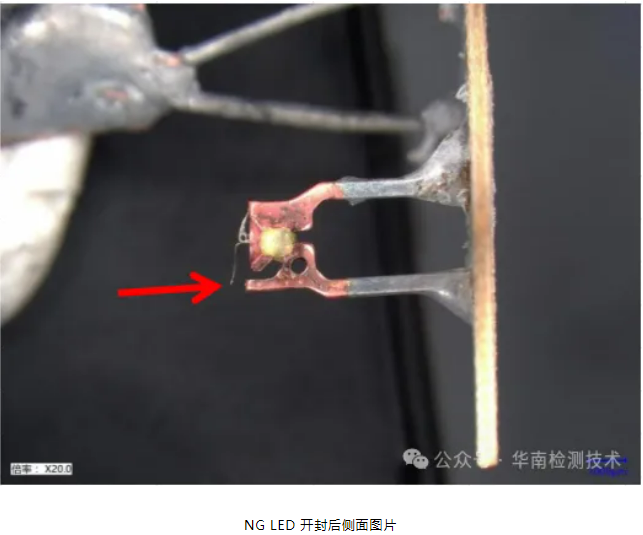

化学开封分析

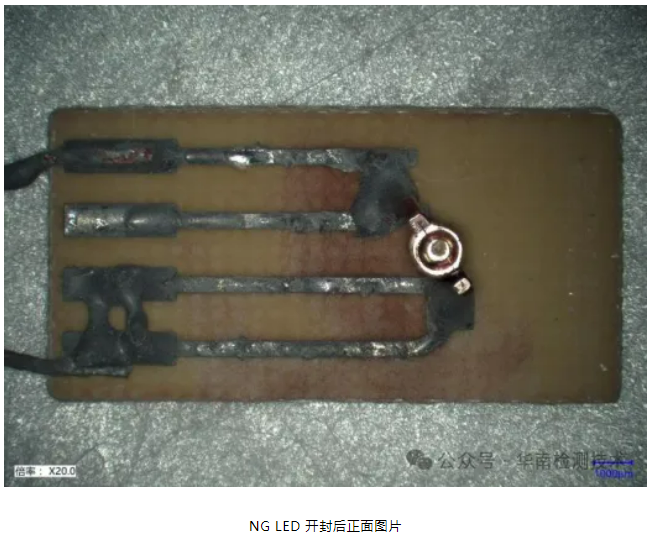

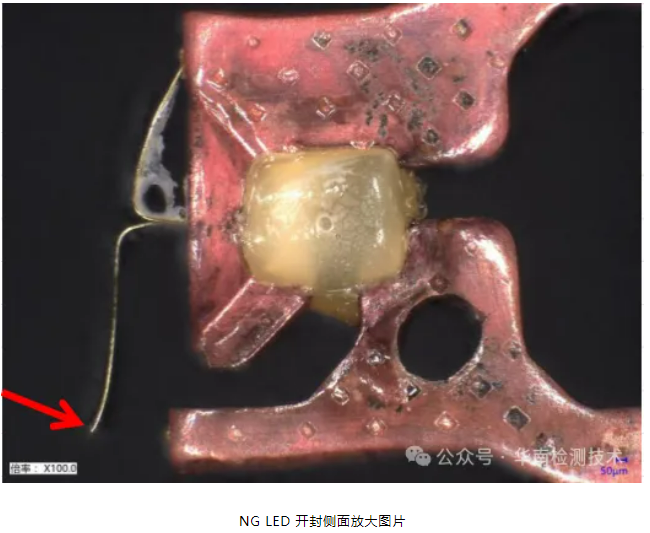

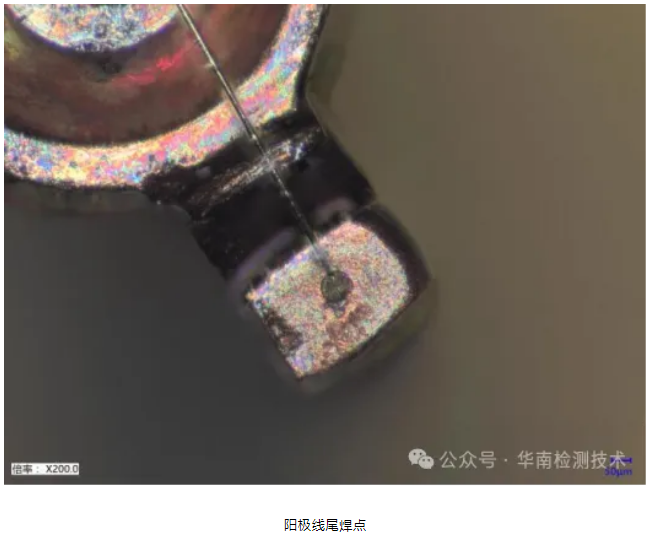

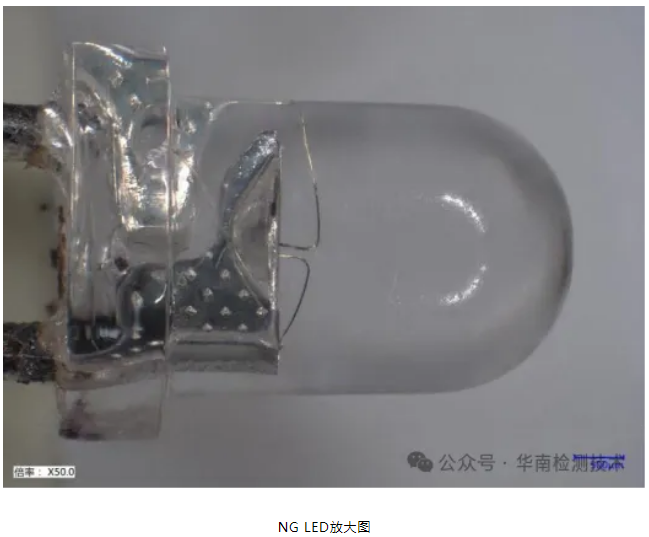

鉴于 NG LED 的间歇性失效，我们怀疑其内部焊点可能存在暗断。于是，我们将 NG LED 焊接在陶瓷板上进行化学开封分析。解封后，外观检查发现阳极线尾断开，胶身解封后，线弧应力被释放，线尾弹起与焊点分开。这一发现揭示了灯珠内部的物理损伤，是导致其失效的关键原因。

SEM 检查

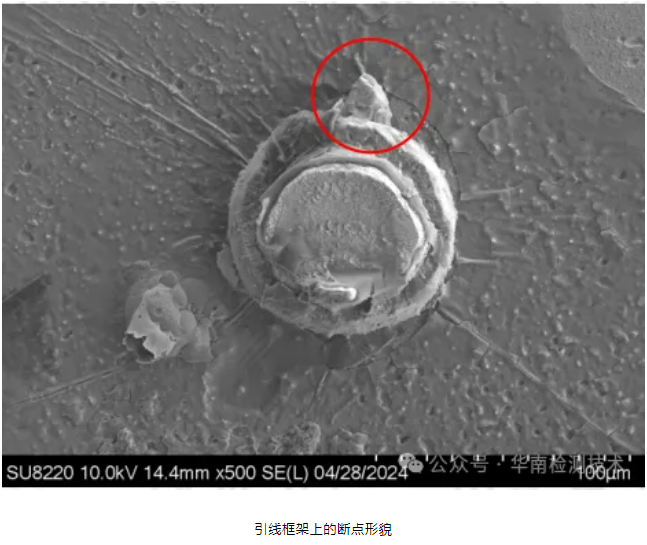

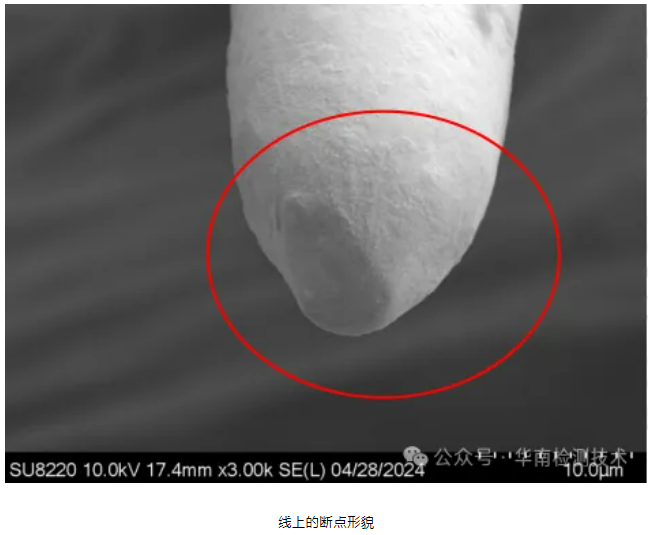

通过 SEM（扫描电子显微镜）检查，我们对引线框架上的断点形貌和线上的断点形貌进行了详细观察。这一步骤进一步验证了灯珠内部阳极键合线的线尾因受到过应力作用产生断裂，造成间歇性开路的结论。

三、直插 LED 灯珠死灯失效分析结论

综上所述，该 NG LED 灯珠内部的阳极键合线的线尾由于受到过应力作用产生断裂，导致间歇性开路。在化学解封后，胶身固定应力完全释放，断了线尾的线弧上的应力被释放出来，使得线尾弹起与焊点分开。这一结论为后续的改进措施提供了明确的方向。

四、企业优势与服务

广东省华南检测技术有限公司在汽车电子、消费电子等领域的可靠性检测服务方面拥有丰富的经验，服务对象涵盖多个行业领域。我们的实验室配备了业界先进的测试设备，能够基于相关产品及元器件的失效原理，进行可靠性检测、失效分析以及功能性能验证。我们拥有强大的可靠性测试标准解读能力、丰富的测试方案设计优势，以及快速响应客户的能力，致力于为客户提供专业、高效的一站式检测分析服务。

五、建议与预防措施

针对此次 LED 灯珠失效案例，我们建议客户加强来料可靠性筛选和 DPA（破坏性物理分析）分析。通过严格的来料检验，可以有效筛选出存在潜在缺陷的元器件，降低生产过程中的失效风险。同时，定期进行 DPA 分析有助于提前发现产品中的潜在问题，为产品质量提升提供有力支持。
