本文针对某型号场效应管出现的 0KM 功能故障，运用一系列专业检测手段，深入剖析其失效原因，旨在为相关电子设备制造商提供精准的失效分析服务，助力其优化产品设计与制造工艺，提升产品可靠性。通过此次分析，充分彰显广东省华南检测技术有限公司在电子元器件失效分析领域的专业实力与技术优势。

一、场效应管失效分析案例背景

在电子设备的日常运行与维护中，场效应管作为关键的半导体器件，其性能稳定性直接关乎整个系统的正常运作。近期，某客户反馈其使用的场效应管在投入使用初期便出现了功能故障，严重影响了设备的正常使用。为查明故障根源，客户委托广东省华南检测技术有限公司对该场效应管进行失效分析，以期找到问题所在并制定相应的改进措施。

二、场效应管失效分析测试项目

1、外观检查

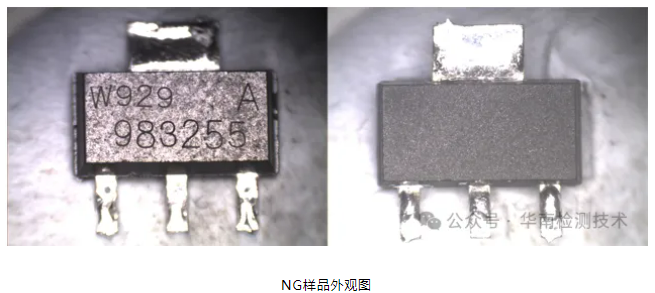

首先，对送检的场效应管样品进行了细致的光学外观检查。经初步观察，样品表面未发现明显的机械损伤、裂纹、变形或其他异常外观特征，外观检查结果未见明显异常，这表明故障可能并非由外部物理因素直接导致，为进一步的内部检测分析奠定了基础。

2、X - Ray 检查

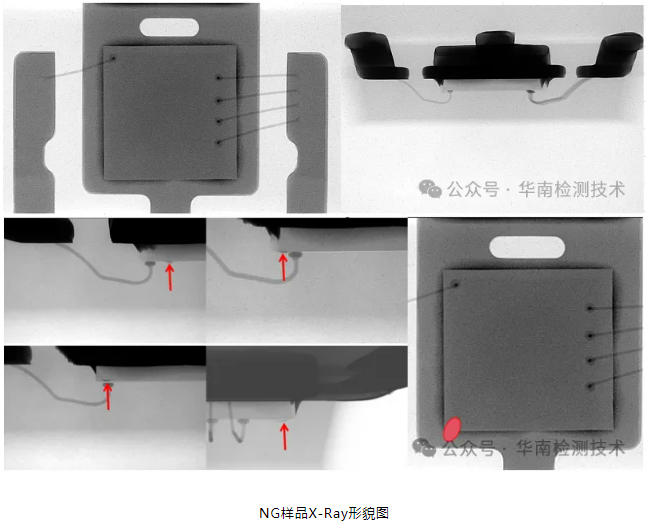

随后，借助 X - Ray 成像技术对场效应管的内部结构进行了非破坏性检测。X - Ray 检查结果显示，从正侧面观察，样品的线形结构无明显异常，这初步排除了内部引线断裂、大面积脱焊等直观可见的结构缺陷。然而，当对样品进行左右移动和上下移动的多角度观察时，发现在 Die 面左下角存在一个异常阴影区域，这一发现暗示着该区域可能存在潜在的内部结构问题或异物存在，为后续的分析指明了方向。

3、电性能分析

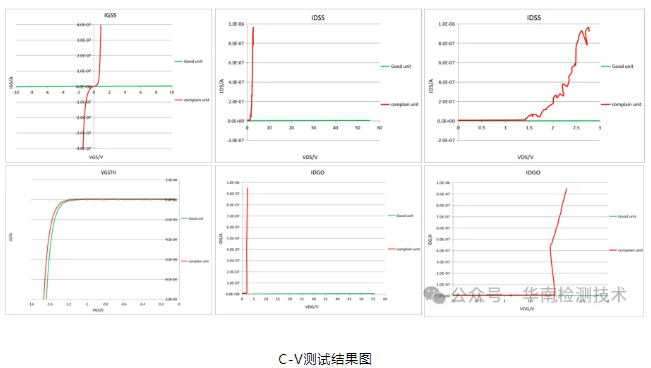

为了深入了解场效应管的电气特性变化，对其进行了 C - V（电容 - 电压）测试。测试结果显示，样品的 VGSTH（栅源开启电压）参数处于正常范围，这表明场效应管的栅极控制特性尚未完全丧失。然而，IDSS（漏极 - 源极饱和电流）和 IGSS（栅极 - 源极漏电流）均呈现出短路状态，且 IDSS 和 IDGO（漏极 - 栅极漏电流）均处于不稳定状态。这一异常的电性能表现，强烈暗示着场效应管内部存在漏电通路，导致电流无法正常控制，进而引发功能故障，电性能分析结果为故障的定位提供了关键线索。

4、机械开封分析

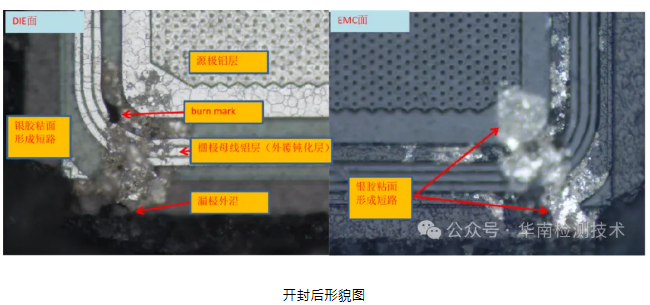

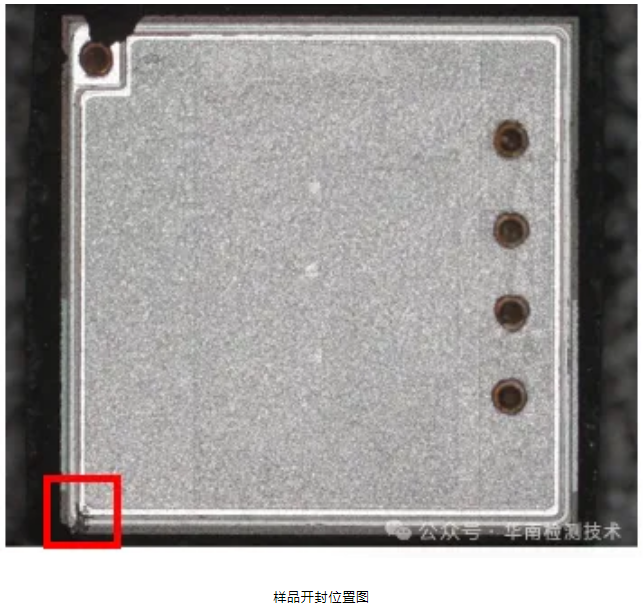

鉴于前期检测发现的异常情况，决定对场效应管进行机械开封分析，以直观观察其内部结构。机械开盖后，在 Die 表面和 EMC（环氧模塑料）层的左下角相应位置，均发现了银胶的存在。银胶的分布位置从源极铝层延伸至栅级母线，再至漏极边缘，形成了一条连贯的覆盖路径。值得注意的是，栅级母线和漏极与银胶之间仅隔着一层钝化层 Si₃N₄。由于在生产线的终端测试采用的是脉冲测试，加电测试时间较短，因此该不良品能够顺利通过生产终端测试并流出，最终在客户的应用场景中暴露出失效问题。机械开封分析的发现，直接揭示了故障的物理根源，即银胶的异常粘附导致了场效应管内部不同电极之间的短路。

5、EDS 成分分析

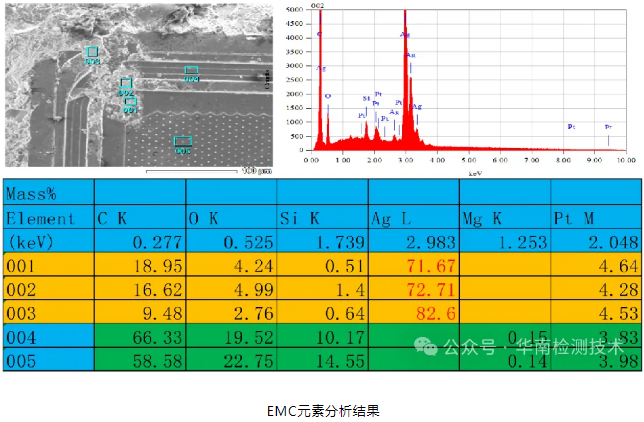

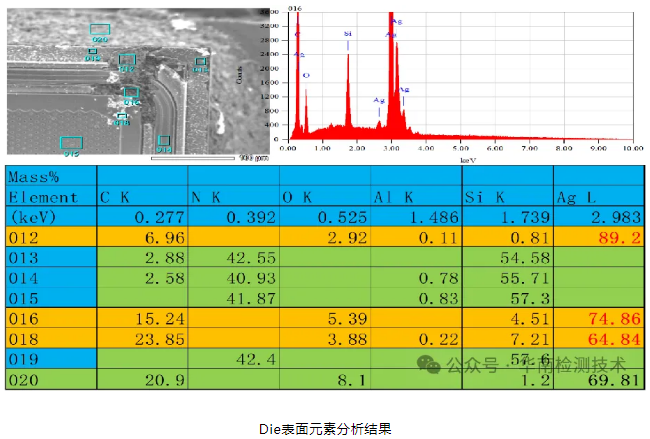

为进一步确认银胶的成分及其与故障的关联性，对 Die 表面和 EMC 两面进行了 EDS（能量色散 X 射线光谱）成分分析。分析结果显示，Die 面的异物成分与 Die bond（芯片粘接）所使用的银胶成分高度一致。这一结果有力地证实了银胶粘附是导致场效应管漏电失效的直接原因，EDS 成分分析为故障的定性提供了坚实的科学依据。

6、结论

综合上述各项测试分析结果，可以明确地得出结论：该场效应管发生短路失效的根本原因在于银胶异常粘附至 Die 面，导致漏极和源极之间形成了不稳定漏电通路。在正常工作条件下，栅极电压会跟随漏极电压上升，进而促使漏极和源极之间产生低电阻导通，最终引发短路失效现象。这一结论不仅精准地揭示了故障的本质，也为后续的改进措施提供了明确的指导方向。

三、场效应管失效分析建议

针对此次场效应管失效案例，特提出以下几点改进建议，以供相关电子设备制造商参考：

优化封装工艺：在场效应管的封装过程中，应严格控制银胶的使用量和涂抹范围，避免银胶溢出至非指定区域。同时，加强对封装工艺的监控与质量检测，确保每一批次产品的封装质量均符合高标准要求，从源头上杜绝类似故障的发生。

改进终端测试方法：鉴于该不良品能够通过生产终端的脉冲测试，建议调整终端测试策略，增加测试时间、测试项目和测试条件的多样性，以更全面地检测场效应管的性能指标，提高对潜在故障的检出率，确保只有性能合格的产品才能流入市场。

加强原材料质量管控：对用于场效应管生产的银胶等关键原材料，应建立严格的供应商筛选与评估机制，定期对原材料的质量进行抽检与验证。同时，与供应商保持密切沟通，共同探讨原材料性能的优化方案，从原材料层面提升产品的可靠性。

开展可靠性工程：建立完善的可靠性工程体系，对场效应管从设计、制造到应用的全生命周期进行可靠性评估与管理。通过可靠性增长试验、加速寿命试验等手段，提前发现产品潜在的可靠性问题，并针对性地进行改进，不断提高产品的可靠性水平，增强市场竞争力。
