螺丝断裂失效分析：专业检测揭示真相

在工业生产与日常生活中，螺丝扮演着至关重要的角色，但螺丝断裂问题却时有发生，给生产生活带来诸多不便。今天，就带大家深入了解一起螺丝断裂失效分析案例，看看专业检测是如何揭示断裂真相的。

 一、案例背景介绍

某批次螺丝钉在使用过程中频繁出现断裂情况，这些螺丝钉表面经过镀锌处理。为找出断裂原因，避免类似问题再次发生，专业检测机构广东省华南检测技术有限公司对其进行了全面深入的分析。

华南检测：http://www.gdhnjc.com/websiteMap

 二、专业检测分析过程

 （一）断口SEM&EDS检测

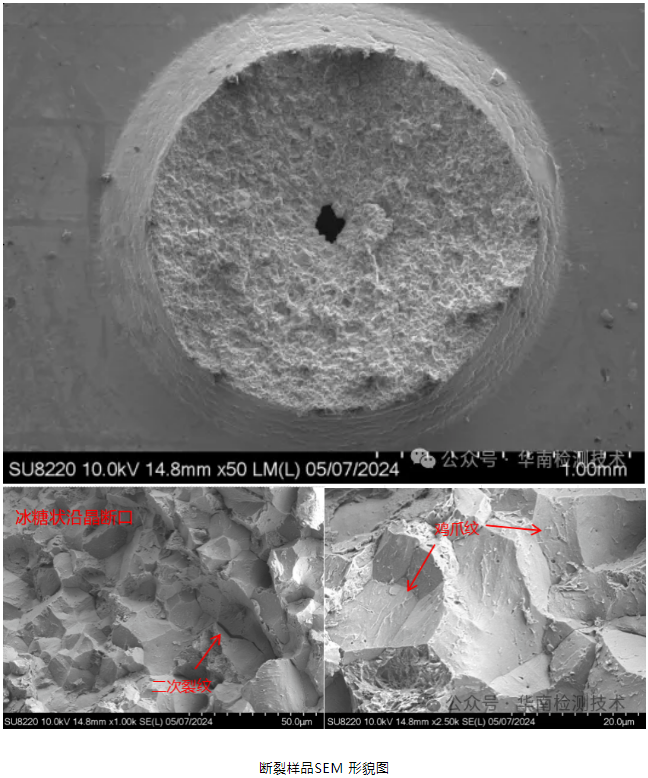

断裂样品的断裂位置集中在头部和杆部过渡区域，通过扫描电子显微镜（SEM）观察，发现断口呈现冰糖状形貌，这属于沿晶脆性断裂。在沿晶界面上，清晰可见鸡爪纹和二次裂纹，这些特征与氢脆断口高度吻合。能量色散光谱（EDS）检测结果进一步印证了这一观察，为后续分析提供了关键线索。

螺丝断裂失效分析螺丝断裂失效分析

（二）金相组织检查

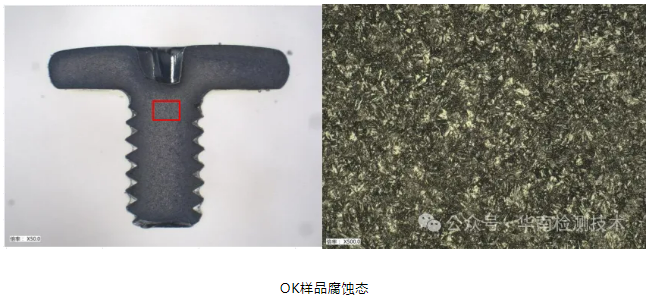

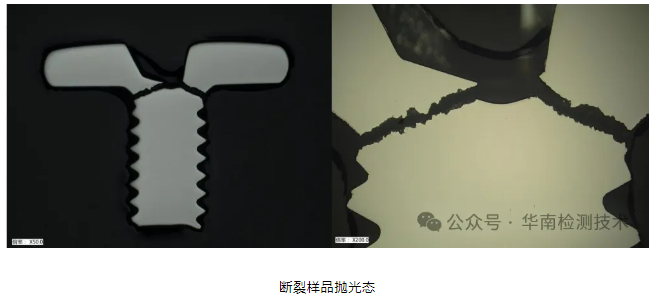

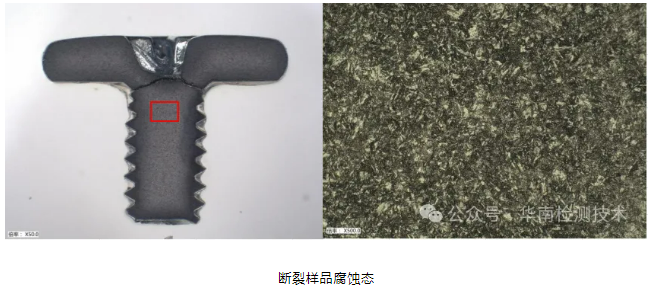

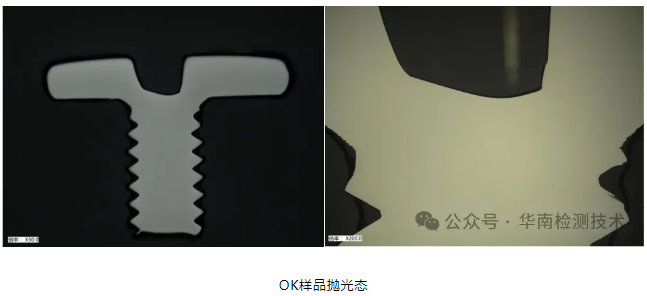

检测人员对断裂样品和正常样品进行镶嵌制样、研磨抛光后，观察其抛光态形貌，未发现明显夹杂异常。经腐蚀处理后观察金相组织，两个样品同样未见明显组织缺陷，均呈现回火索氏体组织。这一结果表明，从金相组织层面，样品内部结构基本正常，断裂并非由组织缺陷直接导致。

 （三）维氏硬度检测

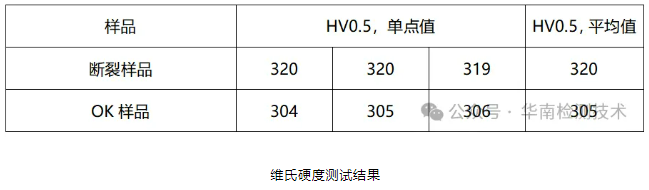

维氏硬度检测结果显示，断裂样品和正常样品的心部硬度相差无几，但断裂样品的硬度略高于正常样品。这一细微差异虽不足以直接导致断裂，却也为分析提供了有价值的数据参考。

 （四）去氢效果检测

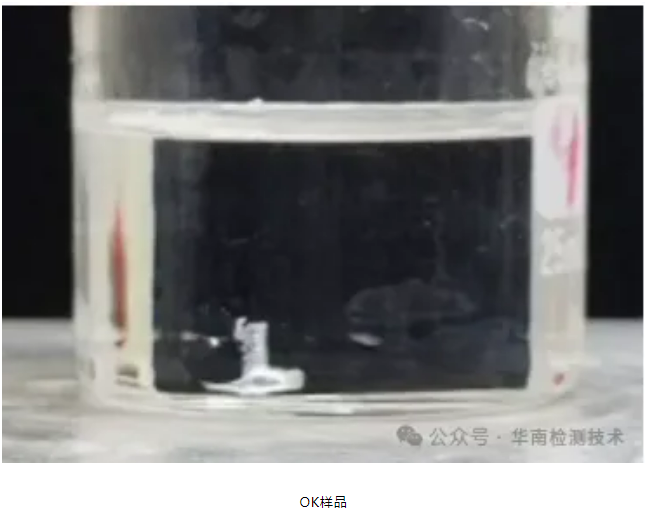

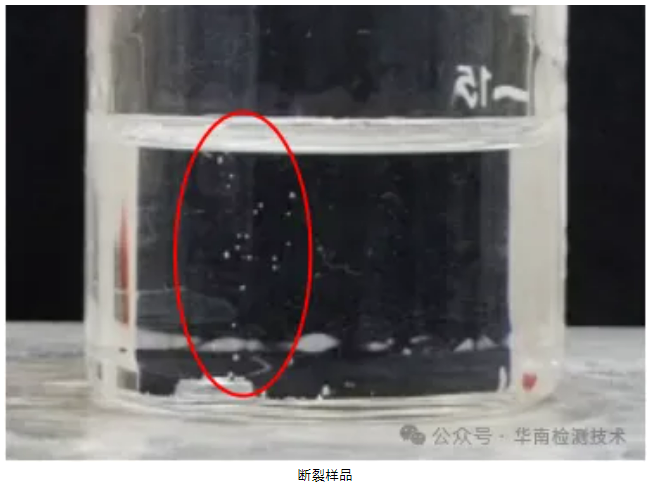

在去氢效果检测环节，检测人员将断裂样品和正常样品放入140℃左右的液体石蜡中。结果显示，断裂样品产生明显气泡，而正常样品则未见气泡。这一现象直观表明，断裂样品的去氢效果不佳，氢元素在螺丝内部残留较多，极有可能是导致断裂的关键因素。

 三、检测结论

综合以上各项检测结果，专业检测人员推测，这批螺丝钉的断裂原因是镀锌处理后去氢不彻底，残留的氢元素引发了氢脆断裂。这一结论为后续改进生产工艺、预防类似断裂问题提供了明确方向。

  四、广东省华南检测技术有限公司实力展示

广东省华南检测技术有限公司专注于失效分析、材料分析、成分分析、可靠性测试、配方分析等检测分析服务，拥有CMA和CNAS资质。公司坐落于东莞大岭山镇，邻近松山湖高新技术产业开发区，配备了行业内先进的测试设备和专业技术团队。华南检测技术有限公司的客户涵盖多个行业，包括半导体、电子元件、纳米材料、通信、新能源、汽车、航空航天、教育和科研等领域。

实验室配备业界先进的测试设备，从各种规格的环境可靠性试验箱、振动台、机械冲击台，到力学试验设备、包装可靠性试验设备，以及声、光、电性能检测系统等一应俱全。基于相关产品及元器件的失效原理，能够精准地对测试样品进行可靠性检测、失效分析以及功能性能验证，为客户提供全面、深入的检测服务。

选择广东省华南检测技术有限公司，就是选择专业、高效与可靠。无论是螺丝断裂这类零部件失效分析，还是复杂电子产品的可靠性检测，我们都能凭借专业的技术团队、先进的检测设备和丰富的行业经验，为客户排忧解难，助力产品质量提升，推动行业发展。
