材料表面分析介绍

———————————————————————————————————————————————————

表面分析实验室配备有世界先进水平的表面分析仪器，可为数据存储、半导体，光电子器件、纳米科技等高科技企业提供综合性的表面分析服务，以满足其亚微米级分辨率、痕量表面灵敏度、微区样品加工和薄膜分析的要求。

材料表面分析应用领域

———————————————————————————————————————————————————

PCB&PCBA、FPC、电子电器、电子元器件、塑胶材料、汽车材料及零部件、医疗器械、院校/科研产品、军工国防等。

材料表面分析手段———————————————————————————————————————————————————

俄歇纳米探针系统

飞行时间二次离子质谱仪

X-射线光电子能谱仪

纳米压痕仪

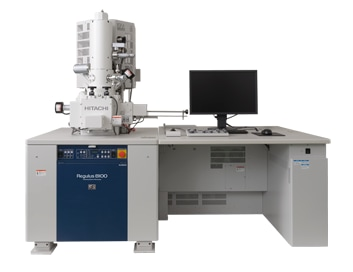

扫描电子显微镜

超级扫描电子显微镜

能量色散谱仪

透射电子显微镜

原子力显微镜

聚焦离子束

精细研磨设备

服务范围

材料表征和表面成份分析, 纳米级到微米级

界面扩散分析

表面腐蚀分析

表面搀杂改性分析

失效分析

表面形貌分析

薄膜分析

表面污染物分析

镀层厚度和成份分析

	设立专业的实验室数十个，涉及领域广 设立了无损检测、扫描电镜仪器分析、化学分析、物理分析、切片与金相测试，环境 可靠性测试等众多实验室，为您提供—站式材料检测，失效分析及检测报告。
	24小时提供服务，让产品检测/分析更高效 24小时服务，让您的产品拥有更快的检测速度；为您解决产品在研发、生产、贸易过 程中产生与材料相关的各种问题，让您的产品更快的走进市场。
	配备十多年行业经验的检测团队为您服务 实验室以中科院自动化研究所、北京航天航空大学为依托，以具备丰富产业经验的本 地团队为主体，开展电子可靠性前沿基础研究、应用推广、失效分析、设计改善，提 升粤港澳大湾区电子产业可靠性水平。
