FPC柔性线路板拒焊失效分析

发布日期:2024-05-31阅读量:509
  • 0

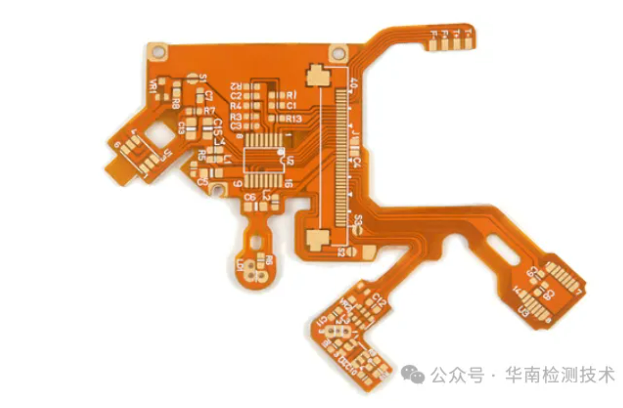

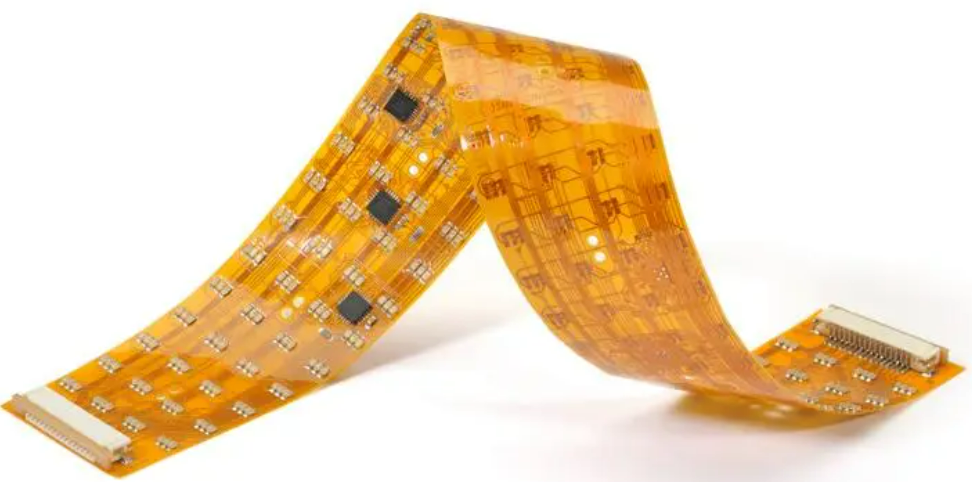

  • FPC柔性线路板(Flexible Printed Circuit,FPC)是一种具有高度可靠性和可挠性的印刷电路板,它以聚酰亚胺或聚酯薄膜为基材,通过光成像图像转移和腐蚀工艺在可弯曲的基板表面形成电路。然而,FPC在生产和使用过程中可能会遇到拒焊失效的问题。

    FPC柔性线路板拒焊失效分析

    拒焊失效,即焊接不良,通常表现为焊接点不牢固或焊点脱落,这会导致电路板无法正常工作,严重时甚至可能造成整个系统的崩溃。拒焊的原因多种多样,包括焊件表面未清洁干净、焊剂用量不足、焊接时间过短、基板可焊面和电子元件可焊面被氧化或污染、焊料和助焊剂性能不良、基板焊盘金属镀层不良以及焊接参数设置不当等。

    FPC柔性线路板拒焊失效分析

    FPC柔性线路板的拒焊失效分析需要综合考虑材料种类、铜厚、焊盘尺寸、焊接温度和焊接次数等因素。例如,不同供应商的FPC板材可能因为铜类型及加工方法的差异而导致焊盘拉脱强度的不同。铜厚较大的板材通常具有更好的基铜界面粗糙度和结合力,从而提供更大的拉脱强度。焊盘尺寸对拉脱强度也有显著影响,小尺寸焊盘在焊接时受热面积比例更大,更易受到热冲击,导致拉脱强度降低。

    FPC柔性线路板拒焊失效分析

    为了提高FPC柔性线路板的焊接质量,需要严格控制焊接工艺,包括选择合适的焊接材料、优化焊接参数、保持焊件表面的清洁以及采用适当的焊接技术。此外,通过正交分析等方法可以确定焊接过程中的主要影响因素,并给出工艺参数的优化范围,以减少拒焊失效的发生。

    总之,FPC柔性线路板的拒焊失效是一个复杂的问题,需要从多个角度进行综合分析和控制,以确保产品的可靠性和稳定性。


    一、FPC柔性线路板拒焊失效分析案例分析

    某不良FPC柔性线路板,初步判断是Pad拒焊,现根据要求分析不良的原因。

    FPC柔性线路板拒焊失效分析

    、FPC柔性线路板拒焊失效分析测试分析


    1.外观检查

    经过外观检测NG品Pad有部分区域存在拒焊现象,经无水乙醇清洗后在光学显微镜检查与OK品无明显异常。

    FPC柔性线路板拒焊失效分析

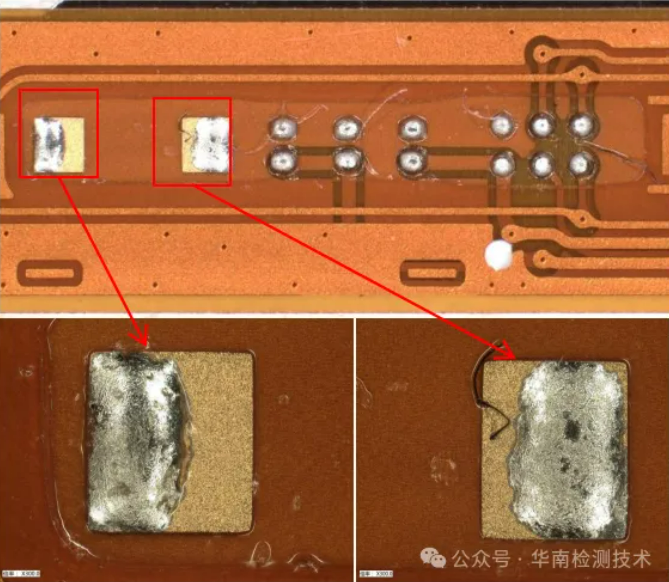

    NG样品外观图


    2.SEM检查

    SEM检查OK品和NG品,OK品均无明显外观异常,NG品的拒焊位置Pad上发现多有裂痕。

    FPC柔性线路板拒焊失效分析

    OK品Pad SEM形貌图

    FPC柔性线路板拒焊失效分析

    NG品Pad SEM形貌图


    3.切片分析

    对NG品做纵向切片分析,结果显示NG品镍镀层上表面有纵向裂痕,OK品有微裂,无明显大裂痕。

    NG品金层最小厚度比OK品偏低,均小于IPC-4552中对焊接用的不同表面处理的厚度要求(最小值不小于50nm)。

    FPC柔性线路板拒焊失效分析

    OK品Pad纵向切片图

    FPC柔性线路板拒焊失效分析

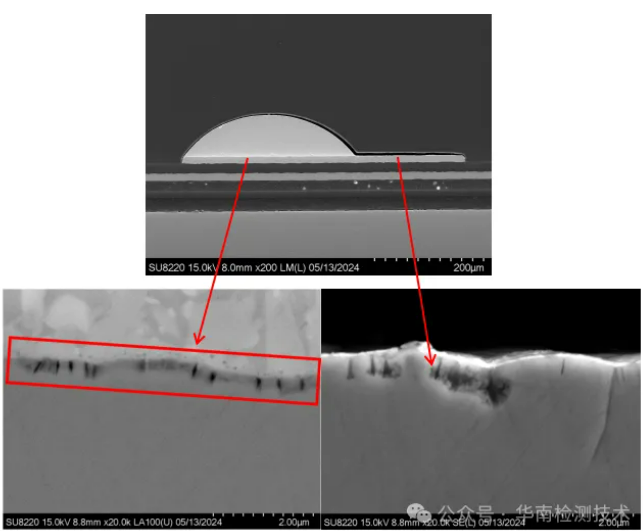

    NG品拒焊Pad纵向切片图

    FPC柔性线路板拒焊失效分析

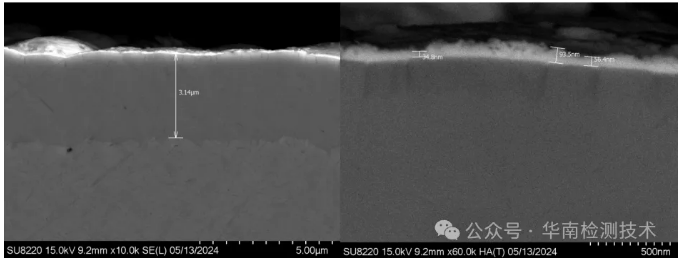

    OK品镍、金层厚度测量

    FPC柔性线路板拒焊失效分析

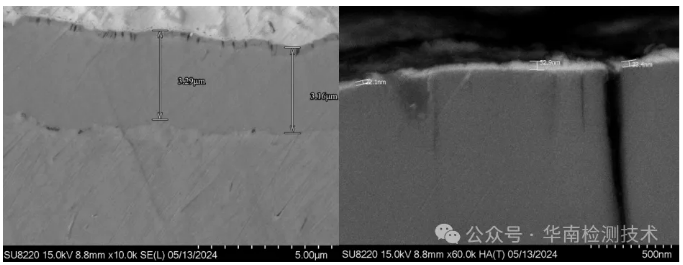

    NG品镍、金层厚度测量

    FPC柔性线路板拒焊失效分析

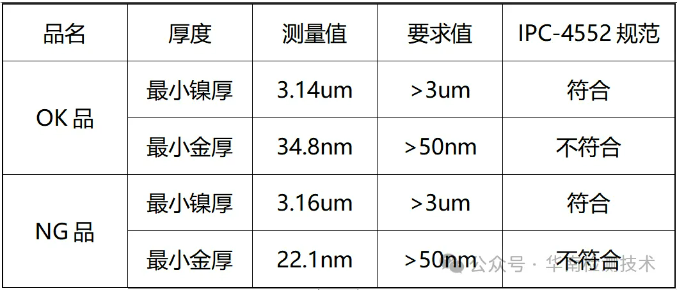

    镍、金层厚度测量数据


    4.EDS检测

    NG品Pad拒焊原因是因为化学镍金表面处理中表面金层过薄,且镍层中磷含量偏低,使得镍层表面氧化腐蚀,产生裂纹,从而导致产品拒焊。

    FPC柔性线路板拒焊失效分析

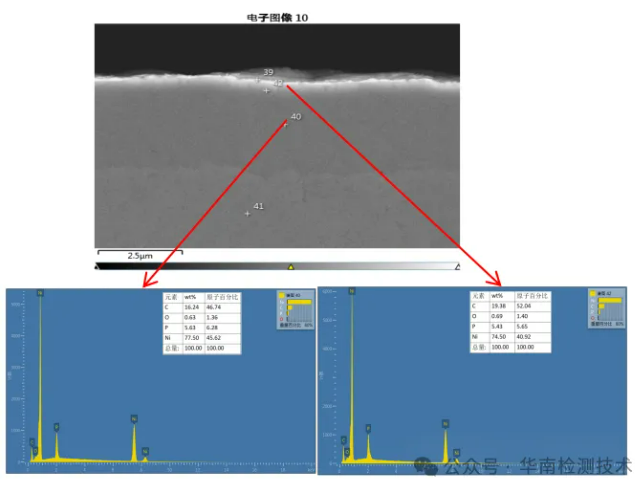

    OK品EDS谱图

    FPC柔性线路板拒焊失效分析

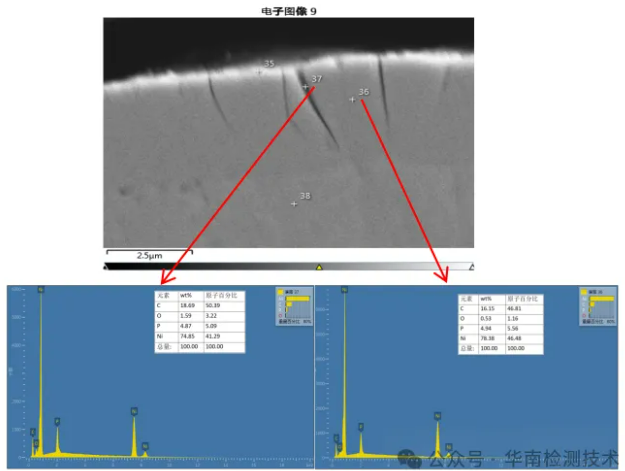

    NG品EDS谱图

    FPC柔性线路板拒焊失效分析

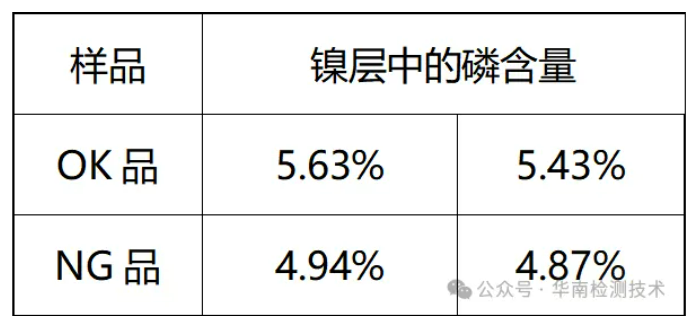

    EDS测试结果数据


    三、FPC柔性线路板拒焊失效分析测试分析结论

    综上所述:根据OK和NG品对比结果分析,NG品Pad拒焊原因是因为化学镍金表面处理中表面金层过薄,且镍层中磷含量偏低,使得镍层表面氧化腐蚀,产生裂纹,从而导致产品拒焊。
