在工业产品的研发与质量管控中，获取产品内部结构的精准三维数据一直是核心难点。无论是用于逆向工程的样件仿制，还是对失效零件的内部缺陷分析，传统破坏性检测（如剖切）不仅损耗样品，更无法还原真实工况下的内部装配关系。本文将围绕工业CT扫描技术，重点阐述如何利用225KV高能微焦点工业CT（岛津SMX-225CT），在不破坏样品的前提下，实现亚微米级分辨率的三维逆向建模。您将了解到从样品要求、分辨率计算到逆向数据输出的完整流程，并掌握如何评估一个工业CT扫描服务商的专业能力。

1. 工业CT扫描：非破坏性获取内部三维结构的核心技术

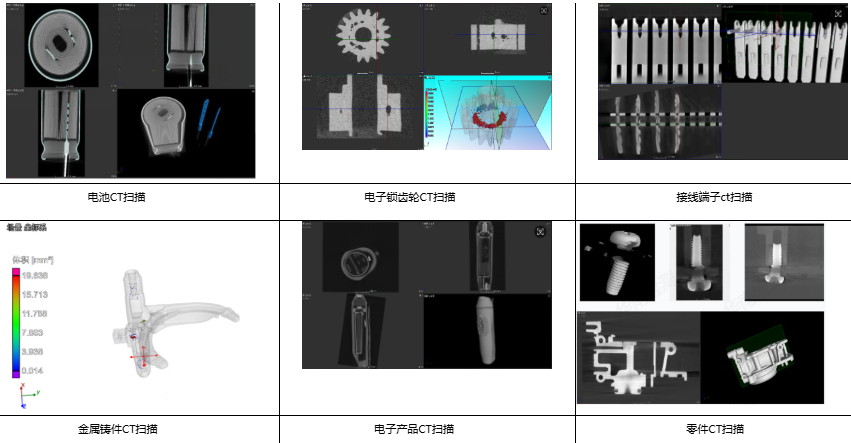

工业CT扫描的全称是工业计算机断层扫描成像技术，其原理类似于医学CT，通过X射线穿透样品，由探测器接收衰减后的射线信号，经过算法重构出样品内部的三维结构。与普通二维X光拍照不同，工业CT扫描能够生成样品任意截面的切片图像，并最终堆叠成完整的三维体数据。

对于逆向三维工程而言，这项技术的核心价值在于“无损”。过去，工程师想要获得一个复杂内腔的几何数据，往往需要将零件切开，再通过三坐标测量机逐一测绘，不仅效率低下，还破坏了原始样品。而现在，通过一次工业CT扫描，即可同时获得外部轮廓与内部流道、暗腔的完整点云数据，为后续的逆向建模提供了唯一真实的数据源。

2. 设备参数决定扫描上限：225KV高压与微米级分辨率

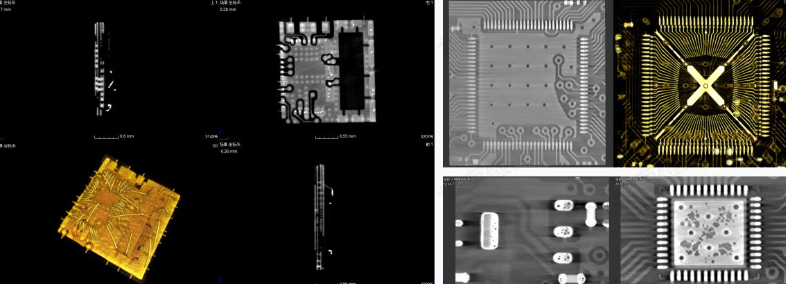

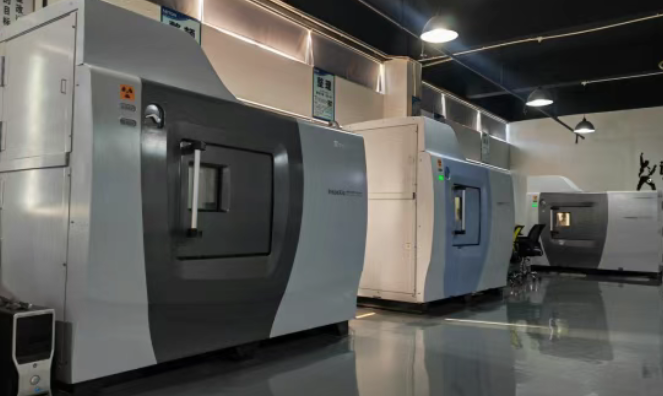

高精度的逆向三维重建，离不开高性能的硬件支持。广东省华南检测技术有限公司配备的岛津SMX-225CT设备，其核心优势在于高压与分辨率的平衡。225KV的穿透电压，使其能够有效应对高密度材料（如铝合金、不锈钢、工程塑料等）的检测需求。

在分辨率方面，该设备的理论极限分辨率可达1-3微米。但需要明确一点：工业CT扫描的实际分辨率并非固定值，它受多重因素制约。根据我们长期积累的样品测试经验，分辨率主要取决于以下三点：

样品材质：密度越高，X射线衰减越强，对分辨率的影响越大。

样品尺寸：尺寸越大，需要兼顾穿透力与分辨率，通常大尺寸样品下分辨率会有所下降。

电压设定：针对不同密度样品，需精确匹配电压值，以达到最佳的成像信噪比。

因此，在进行逆向三维项目前，我们建议客户与我们的工程师充分沟通样品信息，以便设定合理的扫描参数。

3. 分辨率推算逻辑：如何确保您能看清目标结构？

这是工业CT扫描逆向服务中关键的技术环节。很多客户关心“我的样品内部有一个0.1mm的孔隙，能不能看清楚？”回答这个问题，需要用到一套严谨的数学推算。

根据投影成像的物理原理，要成功观测到某一结构，该结构在探测器上的投影必须完全覆盖1-3个探元（探测器像素单元）。考虑到样品的摆放姿态、射线束的几何不清晰度等因素，实际应用中要求投影必须覆盖3-5个探元，才能确保数据有效，从而在图像上清晰分辨。

换算到分辨率上，可以简化为：需要观测的结构尺寸，必须是实际扫描分辨率的3-5倍。

举个例子：

假设您需要观察一个尺寸为120微米（μm）的微小孔隙。通过上述公式推算，要达到清晰成像，所需的工业CT扫描分辨率应为：

最低要求：120μm ÷ 5 = 24μm

最佳要求：120μm ÷ 3 = 40μm

也就是说，扫描参数需要设定在24μm到40μm之间，才能保证该孔隙结构被准确捕捉。如果客户追求1-3微米的极限分辨率，那么可观测的最小结构尺寸理论上应达到3-15微米。如果样品的待测结构远小于这个比值，扫描结果将无法呈现清晰图像。

4. 样品兼容性：尺寸与重量的硬性约束

在进行工业CT扫描逆向项目之前，确认样品尺寸是第一步。我们的岛津SMX-225CT设备，其样品仓最大可容纳尺寸为300mm x 400mm，最大承重为15KG。这是物理层面的硬性约束。

如果样品超出此范围，即使分辨率再高，也无法放入设备进行扫描。而对于在此范围内的样品，我们则可以通过调整摆放姿态、优化扫描轨迹，确保在有限的空间内，获取到样品完整、准准的三维数据，为后续逆向建模打下坚实基础。

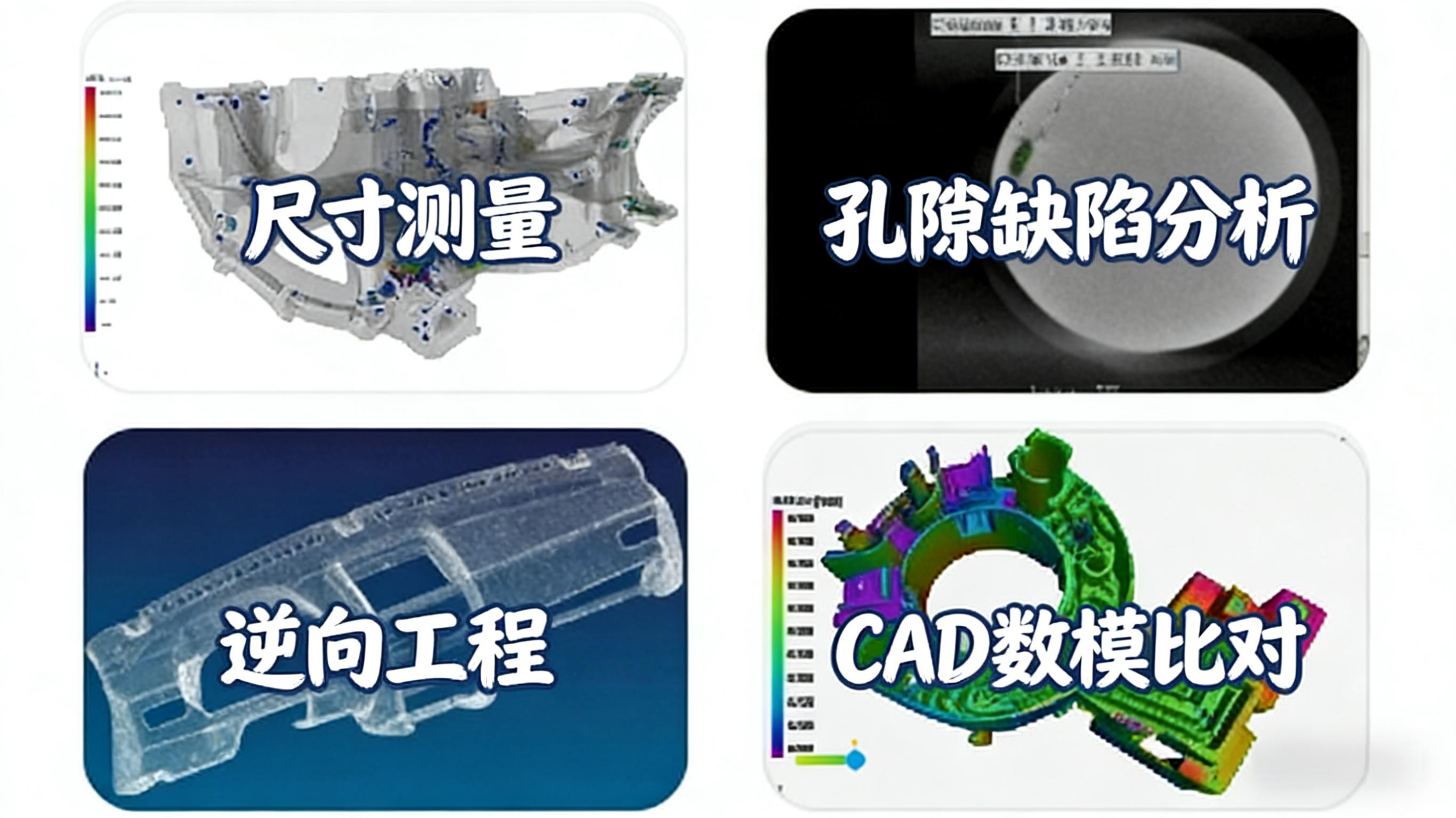

5. 逆向三维建模：从切片图像到CAD数据的转化流程

获取到高质量的工业CT扫描原始数据后，逆向三维的工作才刚刚开始。我们通常使用专业的三维可视化与计量软件（如VGStudio Max或Avizo）对数据进行处理。

整个逆向建模流程可分为四个关键步骤：

数据重建：将扫描获得的数千张二维切片图像，重建成高精度的三维体素模型。

表面提取：基于灰度阈值，精确提取样品表面轮廓点云。对于多材料样品，还能分别提取不同材质的界面。

网格优化：将点云数据转化为光滑、无噪点的三角网格模型（STL格式）。此阶段会进行降噪、补洞、平滑等处理，确保网格质量满足逆向工程要求。

CAD重构：由资深逆向工程师，将STL网格数据转化为参数化的CAD实体模型（STEP或IGS格式）。这一步考验技术人员的经验，需要准确还原原始设计的特征线、曲面和几何约束。

6. 实操案例：汽车铝合金铸件内部气孔分析与逆向修复

背景： 某汽车零部件供应商，发现一款铝合金发动机支架在生产过程中出现批次性泄漏问题。传统检测方式无法在不破坏零件的前提下，确定泄漏点的具体位置和形态。客户需要借助工业CT扫描技术，对内腔进行逆向分析，找出气孔分布规律，并据此修改模具设计。

实施过程：

样品检查：该支架最大尺寸约250mm，重量3.2KG，材质为A356铝合金，符合我们的样品仓要求。

参数设定：客户需要观测的目标是内部直径约80-150微米的气孔。根据3-5倍原则，我们计算所需分辨率应在16-50微米之间。综合考虑到铝合金对射线的衰减，工程师最终设定扫描电压为210KV，分辨率为35微米。

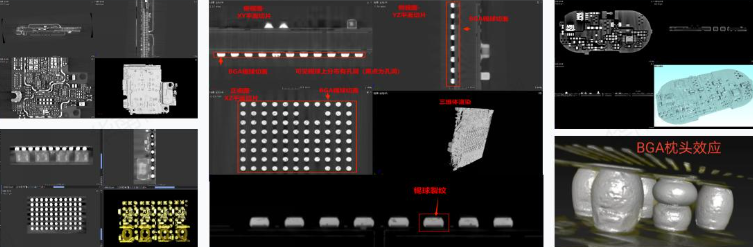

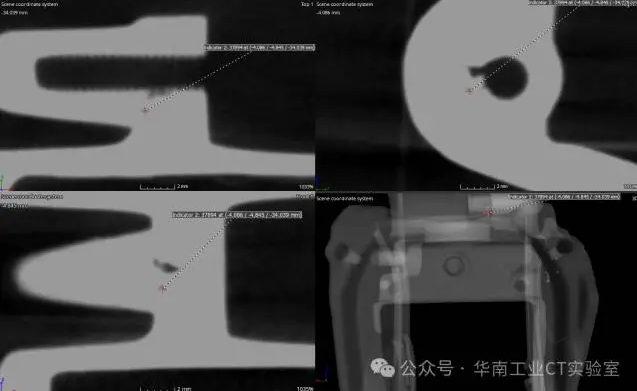

数据获取：经过约45分钟的扫描，我们获取了完整的内部三维数据。通过三维分析软件，我们不仅清晰定位了所有气孔（最小直径约82微米）的坐标和体积，还生成了气孔率分布色谱图。

逆向输出：将包含气孔缺陷的三维模型输出，客户得以直观地看到缺陷在铸件内部的真实形态。基于此数据，客户调整了浇铸系统的排气方案，最终解决了泄漏问题。

7. 选择华南检测的三大技术保障

选择广东省华南检测技术有限公司进行工业CT扫描逆向项目，您将获得三重保障：

设备保障：岛津SMX-225CT工业CT系统，225KV高压，1-3微米极限分辨率，确保数据源的精准度。

专业保障：我们不仅提供扫描服务，更提供从数据解析、分辨率推算到CAD逆向建模的全流程技术支持，帮助您解决实际工程问题。

规范保障：严格遵守样品管理规范，对样品尺寸、重量及测试过程中的安全负责，确保每一个环节都精准可控。

总结：

工业CT扫描逆向三维技术，正在从“辅助检测手段”转变为现代制造业研发与质控的“核心环节”。无论是高精度的微米级孔隙分析，还是复杂零件的完整逆向重构，都离不开对设备参数、分辨率逻辑和样品限制的深刻理解。广东省华南检测技术有限公司凭借先进的岛津设备与专业的技术团队，致力于为每一位客户提供清晰、可靠、高精度的工业CT扫描逆向解决方案。如果您有相关需求，欢迎随时与我们沟通，我们将为您量身定制最优的检测方案。
