工业CT无损检测原理详解：从X射线到三维重建

工业CT无损检测原理详解：从X射线到三维重建

看不见的内部缺陷，正在悄悄吃掉您的利润

您是否遇到过这样的情况：一批精密铸件在最终机加工后才发现内部气孔，导致整批报废？或者，一个关键的焊接件在疲劳测试中突然断裂，却始终找不到裂纹的起点？

传统的检测方法，如超声波、射线胶片照相，要么无法精确定位缺陷的三维位置，要么成像重叠、漏检率高。更令人头疼的是，当客户要求提供“缺陷体积定量分析”或“内部结构尺寸测量”时，常规手段根本拿不出数据。

这就是为什么越来越多的制造企业开始转向工业CT无损检测。本文将从最底层的物理原理讲起，用您能理解的语言，拆解X射线如何一步步变成高精度的三维数字模型并如实告诉您，这项技术能为您的产品质量带来怎样的改变。

如果您正被内部缺陷的漏检、误判困扰，想了解CT检测能否解决您的具体工件问题，【立即咨询】获取免费初步评估。

一、为什么需要工业CT？从传统无损检测的局限说起

在深入原理之前，我们先明确一个事实：传统的2D X射线照相只能给出“影子”。当工件结构复杂、材料密度差异小时，多个缺陷的投影会重叠在一起，无法区分深度和真实尺寸。

而工业CT（Computed Tomography）的核心价值在于，它能够无损地获取工件内部任意截面的图像，并重建出完整的三维数字模型。这意味着您可以：

• 在屏幕上“剖开”工件，从任意角度观察内部结构

• 定量测量孔隙、裂纹、夹杂物的体积和位置

• 与CAD设计图比对，发现壁厚偏差或装配干涉

所有这一切，都建立在一个基本物理过程之上：X射线的衰减与三维重建。

二、工业CT无损检测原理详解：从X射线到三维重建

2.1、第一步：X射线穿透与衰减，密度差异的“投影”

任何CT扫描的第一步，都是用一束X射线穿透被检测的工件。X射线在穿过不同密度的材料时，会发生不同程度的衰减：

• 高密度材料（如钢、钨）吸收更多射线，到达探测器的信号弱 → 图像上呈现“暗区”

• 低密度材料（如铝、塑料、空气、孔隙）吸收更少射线，信号强 → 图像上呈现“亮区”

探测器记录下来的，是一张二维的投影图像，类似于用X光机拍出的“黑白照片”。但这张照片丢失了深度信息：你无法知道某个暗区是在工件的表面还是内部中心。

2.2、第二步：多角度扫描与数据采集，旋转的艺术

为了获得三维信息，CT设备需要从多个角度对工件进行投影。工件放置在旋转台上，每旋转一个微小角度（例如0.25°或0.5°），就采集一张投影图。

以我们使用的岛津SMX-225CT为例（225kV高压微焦点X射线源），一次完整的工业CT检测通常需要采集720到1440张投影，覆盖360°圆周。这个过程就像用无数个“视角”给工件拍了一组X光照片。

2.3、第三步：三维重建算法，从二维投影到立体模型

采集完所有角度的投影后，计算机通过滤波反投影算法或迭代重建算法，将二维投影数据反算回三维体素（Voxel，三维像素）空间。

简单来说：算法会计算出工件内部每一个微小立方体（体素）的X射线衰减系数，并赋予相应的灰度值。成千上万个体素堆叠在一起，就构成了一个完整的三维数字模型。

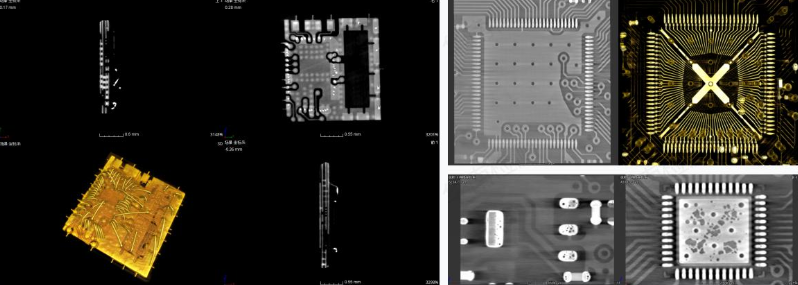

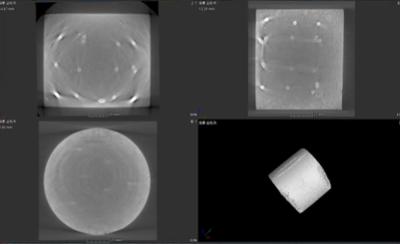

最终结果是什么？您可以在软件中像“切豆腐”一样任意切割这个模型，观察内部的孔隙分布、测量裂纹长度、计算缺陷体积，甚至可以导出STL文件进行3D打印或有限元分析。

三、225kV高精度工业CT，我们的岛津SMX-225CT能做什么？

理论讲完，您可能最关心的是：这套设备到底能检测我的工件吗？能看多细？

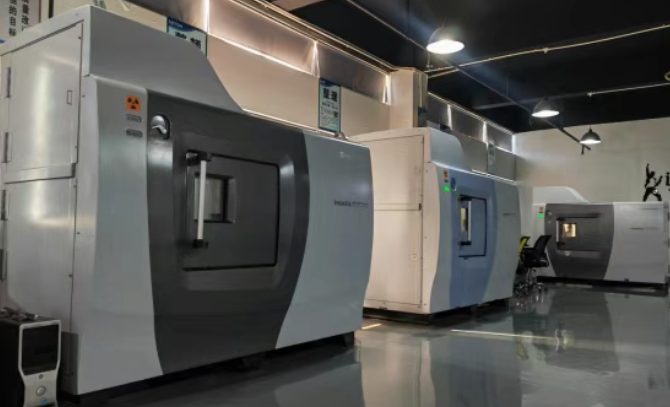

我们实验室配备的是岛津SMX-225CT工业CT系统，主要技术能力如下：

• 最大样品尺寸：直径300mm × 高度400mm

• 最大样品重量：15kg

• 极限空间分辨率：1~3微米（视样品成分、尺寸、电压而定）

• X射线管电压：最高225kV，可穿透钢、铜、铝、塑料、陶瓷等多种材料

一个重要但常被忽略的实操原则：分辨率并非越高越好，关键看您要观测的结构尺寸。

例如，如果您想检测的孔隙直径约为120μm，根据采样定理和工程经验，需要保证该结构在探测器上的投影覆盖3~5个探元。换算成分辨率，即：分辨率 = 结构尺寸 ÷ (3~5)。对于120μm的孔隙，合理的目标分辨率应为24~40μm，这个精度下，孔隙边缘清晰、体积测量准确。如果盲目追求1μm分辨率，反而会因为扫描时间过长、数据量过大而不切实际。

如何为您快速估算？只需告诉我们您要观测的最小特征尺寸（如气孔直径、裂纹宽度），我们就能在1个工作日内给出推荐的电压、电流、分辨率和检测周期。

不确定您的工件适合哪种扫描参数？【立即咨询】，我们将提供免费的检测可行性评估。

四、真实案例：如何用CT发现120μm铸件气孔，将良率从78%提升至96%？

客户背景：某精密铸造企业生产铝合金壳体件，长期存在机加工后发现内部气孔的批量报废问题。传统X射线拍片漏检率高达15%，且无法判断气孔是在表层还是深层。

检测方案：使用岛津SMX-225CT，设定分辨率35μm（对应客户关注的120μm以上气孔），扫描时间45分钟，重建后获得三维体素模型。

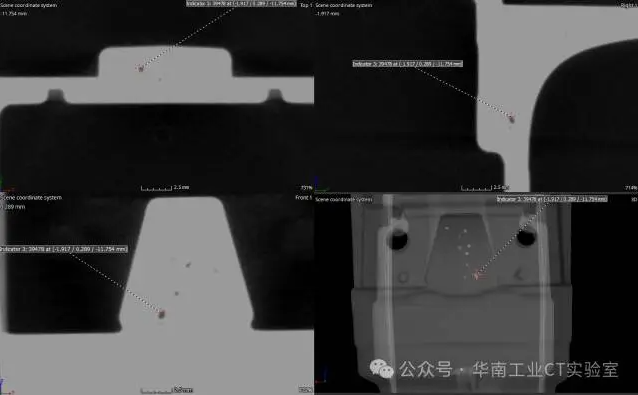

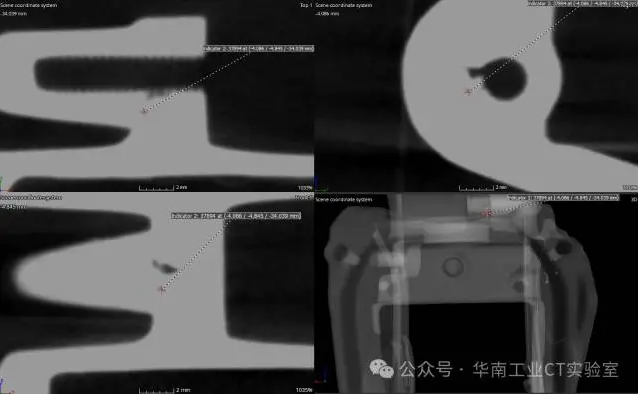

分析结果：

• 共检出47处内部气孔，其中直径>120μm的有32处

• 气孔主要集中在浇口对侧的厚壁区域（三维定位图显示）

• 最大单个气孔体积为0.73mm³，等效直径约112μm

改进与收益：

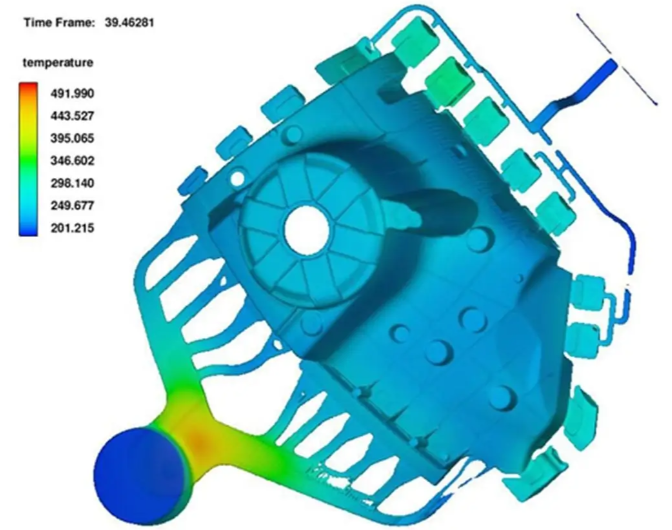

• 客户根据CT定位结果，修改了浇注系统设计和排气槽位置

• 再次送检同批次新工艺件：气孔数量降至9处，且最大直径<80μm

• 产品最终良率从78%提升至96%，每年节约报废成本约86万元

• 工业CT检测报告作为第三方检测机构出具的CNAS认可报告，同时通过了终端客户的验收

本案例说明：工业CT不仅能“看到”缺陷，更能为工艺改进提供定量依据。而对于单批次失效分析，一次检测费用通常仅为数千元，检测周期1~3个工作日，相比批量报废的损失，投入产出比极高。

五、您的工件适合做CT检测吗？三步快速评估

并不是所有工件都需要CT。如果您符合以下任意一条，那么CT就是性价比最高的选择：

1. 内部结构复杂：如增材制造件、内部流道、装配体

2. 缺陷尺寸极小：常规超声或射线无法分辨（<200μm）

3. 需要定量数据：不仅“有无缺陷”，还要体积、位置、形状

4. 失效分析需求：需要确定裂纹起源点、判断失效模式

快速自检清单：

• 工件最大尺寸 ≤ 300×400mm

• 重量 ≤ 15kg

• 材料密度 ≤ 钢（如铝、镁、钛、塑料、陶瓷、粉末冶金）

• 您想看到的缺陷或结构尺寸 ≥ 10μm（实际可达1~3μm，但需评估）

如果您勾选了以上所有项，那么CT检测完全可行。

六、选择专业第三方工业CT检测服务的三个关键

当您决定将工件外发检测时，请重点关注以下三点：

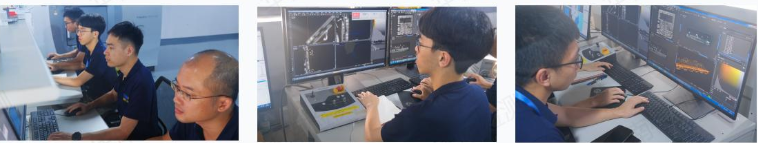

1. 设备能力与经验：不是所有CT机都能看清您要的特征。我们的225kV设备覆盖绝大多数工业件，且操作工程师有超过8年CT检测经验，能为您快速匹配最佳扫描参数。

2. 报告资质与数据格式：除了提供带CNAS章的检测报告，我们还支持输出SLT、PLY、VG等三维数据格式，方便您直接用于逆向工程或仿真。

3. 响应速度与沟通成本：对于急件，我们可提供24小时加急服务，当天送样、次日出初步结果。

关于广东省华南检测技术有限公司

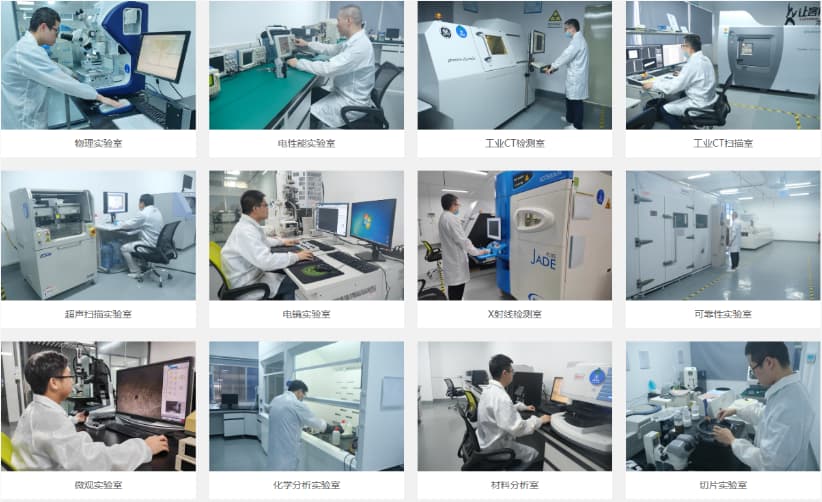

我们是一家专注于工业CT无损检测、材料分析与失效分析的第三方检测机构，配备岛津SMX-225CT高精度微焦点工业CT系统。服务覆盖汽车零部件、航空航天、3C电子、增材制造、精密铸造与焊接等领域。所有检测项目均可出具CNAS/CMA权威报告。
