芯片开盖分析:解密IC芯片失效的核心技术与华南检测的专业优势
在半导体行业高速发展的今天,芯片作为电子产品的“大脑”,其可靠性与性能直接决定了终端产品的质量。然而,芯片封装材料的保护性设计也为其失效分析带来了挑战。芯片开盖(Decap)技术应运而生,成为失效分析中不可或缺的关键步骤。作为深耕检测领域多年的权威机构,广东省华南检测技术有限公司凭借先进的设备、丰富的经验与完善的安全体系,为客户提供高效、精准的芯片开盖分析服务,助力企业优化产品设计、提升市场竞争力。
一、芯片开盖(Decap)的核心概念与作用

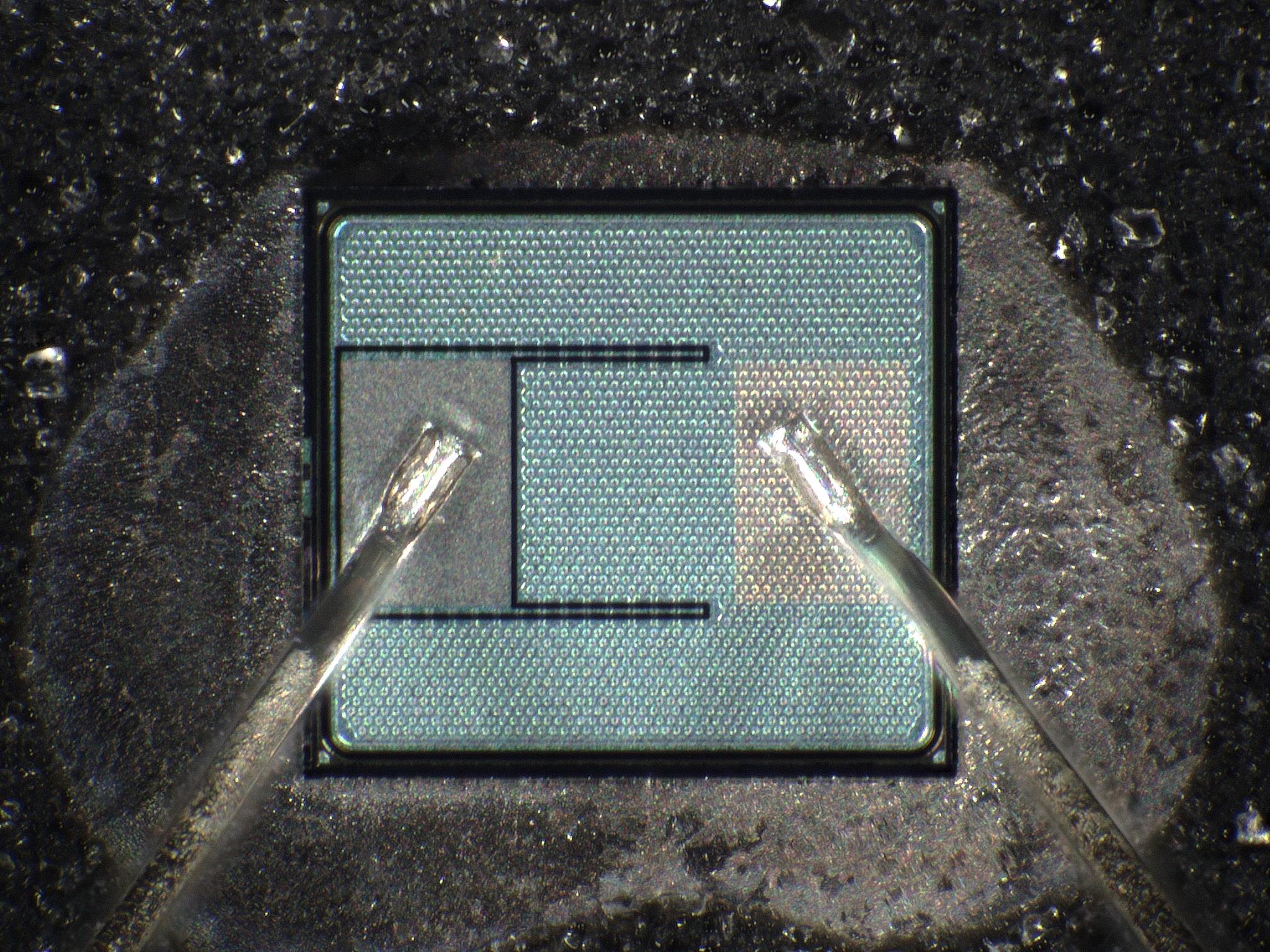

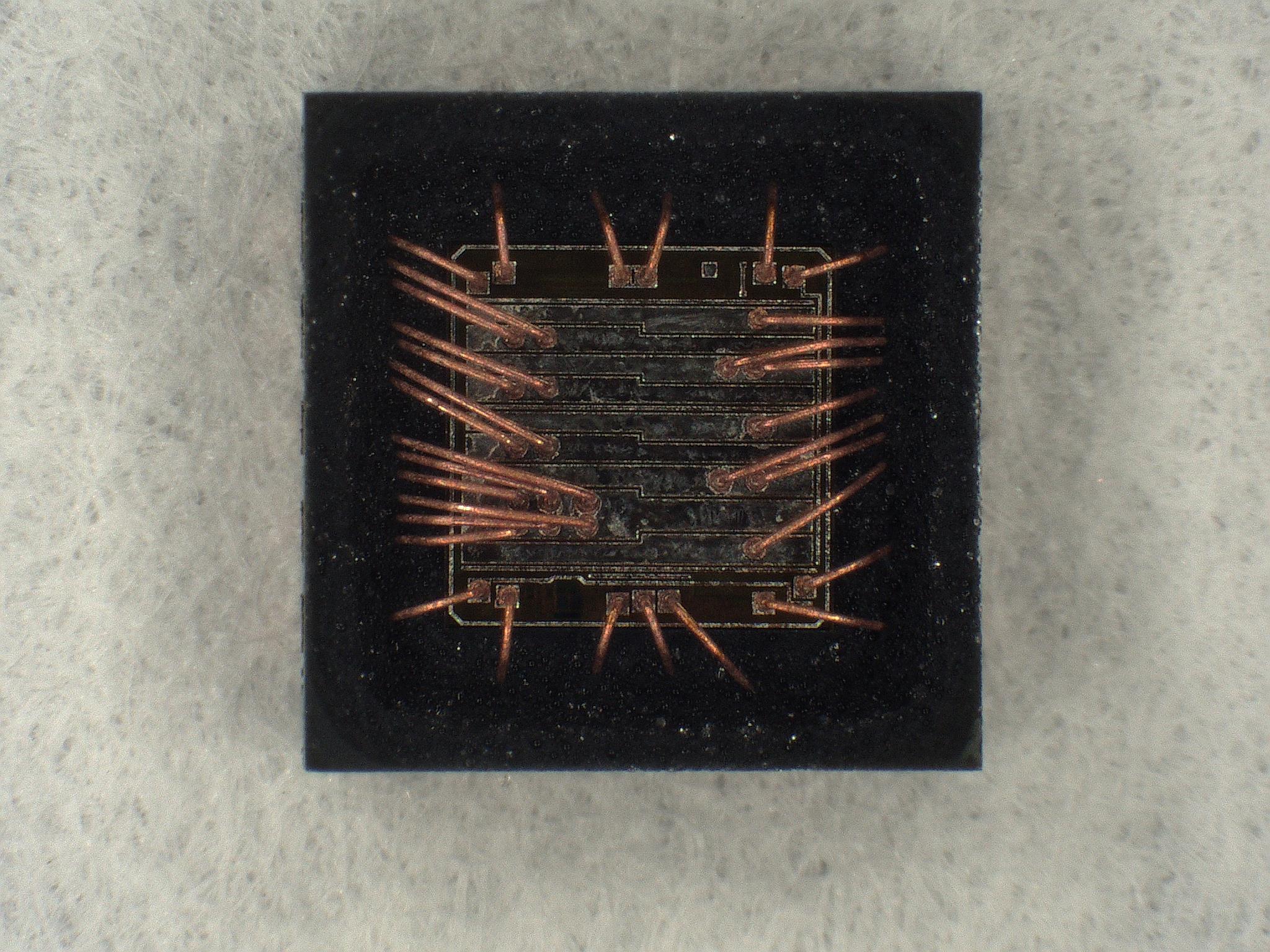

芯片开盖,业内又称开封或开帽,指通过物理、化学或激光技术去除封装材料,暴露芯片内部结构(如Die、金线、焊盘等),同时确保芯片功能不受损的专业工艺。其核心作用包括:
1. 失效模式分析:通过电性能测试(如电压、电流参数)和物理观察,定位芯片异常点位,明确失效机制。
2. 故障定位:结合显微镜、X射线等技术,精准识别内部元件断裂、腐蚀或封装缺陷。
3. 化学与材料分析:检测芯片材料成分、污染物分布,优化制造工艺。
4. 封装验证:评估封装焊点、打线质量,确保工艺符合行业标准(如GB/T 377202019)。
华南检测:http://www.gdhnjc.com/websiteMap
二、芯片开盖的四大主流技术方法
根据封装材料与检测需求,芯片开盖技术主要分为以下四类:

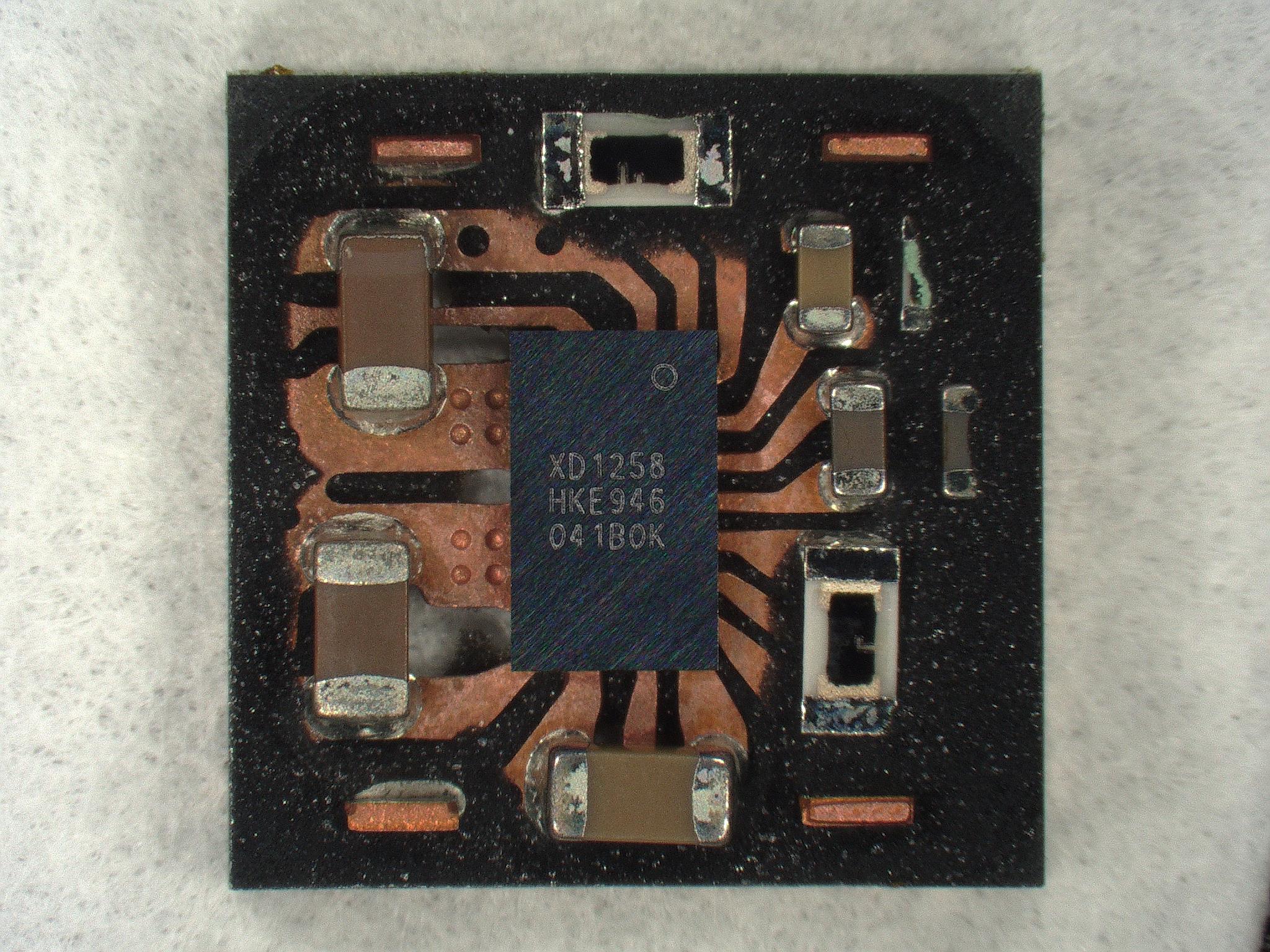

1. 激光开封
利用高能激光束气化封装材料,具有速度快、无接触损伤的特点,尤其适合复杂封装(如BGA、QFN)。
华南检测优势:配备先进激光开盖机,支持精准控制开封形状与深度,减少对铜线等敏感结构的破坏。
2. 化学腐蚀
采用发烟硝酸(98%)、浓硫酸等试剂溶解塑封层,需配合超声清洗去除残留物。适用于批量处理,但需严格管控腐蚀时间以避免过蚀。
3. 机械开封
通过切割或研磨去除封装,操作简单但精度较低,多用于初步分析或大尺寸芯片。
4. 等离子体开封(Plasma Decap)
通过等离子体轰击材料表面,适用于陶瓷、金属等特殊封装,兼具高精度与环保性。
三、芯片开盖的标准操作流程与关键控制点
为确保开盖过程的安全性与有效性,华南检测实验室严格遵循以下流程:
1. 预处理阶段
芯片浸泡与烘烤:去除内部应力与水分,避免开封时因热胀冷缩导致结构损伤。
2. 开封操作
根据封装类型选择方法(如激光+化学联合处理),实时监控腐蚀程度。
3. 内部检测
采用光学显微镜(OM)、扫描电镜(SEM)观察微观结构,结合X射线分析内部布局。
4. 清洗与封装
超声波清洗去除酸液残留,必要时重新封装以保护芯片功能。
关键控制点:
安全防护:操作全程在通风柜中进行,实验人员需穿戴防酸手套、面罩,避免化学伤害。
腐蚀精度:通过温度控制(100150℃)与酸液滴加频率调整,防止金线断裂或芯片过蚀。
四、芯片开盖技术的行业应用与未来趋势
芯片开盖技术已广泛应用于多个领域:
汽车电子:验证车规级芯片(AECQ100标准)的可靠性,确保高温、振动环境下的稳定性。
航空航天:分析航天级芯片的抗辐射性能与封装完整性。
消费电子:定位手机、IoT设备芯片的短路、漏电等故障。
未来,随着芯片封装技术向3D集成与微型化发展,高精度激光开封与AI驱动的自动化分析将成为主流。华南检测持续投入研发,引入聚焦离子束(FIB)等进口先进设备,提升失效分析的效率与准确性。
五、选择华南检测的四大核心优势
1. 经验丰富的技术团队:依托中科院与高校科研资源,累计处理超万例失效分析案例,快速定位复杂故障。
2. 全流程安全管控:实验室配备抽风系统、防毒面罩及应急处理方案,确保操作环境零污染。
3. 一站式检测服务:从X光预检到开封后电性能测试,覆盖芯片全生命周期分析需求。
4. 24小时高效响应:加急服务助力客户缩短研发周期,加速产品上市。
结语
芯片开盖技术是半导体质量控制的“眼睛”,而选择专业的检测合作伙伴则是企业降本增效的关键。广东省华南检测技术有限公司以国家认可实验室资质(CNAS、ISO17025)、完备的设备矩阵与严谨的服务体系,为您的芯片产品保驾护航。无论是失效分析、真伪鉴定还是工艺优化,我们承诺以精准的数据与高效的解决方案,助力企业赢得市场先机!
广东省华南检测技术有限公司专注于失效分析、材料分析、成分分析、可靠性测试、配方分析等检测分析服务,拥有CMA和CNAS资质。公司坐落于东莞大岭山镇,邻近松山湖高新技术产业开发区,配备了行业内先进的测试设备和专业技术团队。华南检测技术有限公司的客户涵盖多个行业,包括半导体、电子元件、纳米材料、通信、新能源、汽车、航空航天、教育和科研等领域。
