随着制造业对产品精度与可靠性要求持续升级，传统无损检测手段已无法满足复杂工件内部结构的全维度检测需求。

批次性内部缺陷、装配偏差等问题，极易导致产品失效与企业成本损耗。

工业CT检测作为先进的三维可视化无损检测技术，可实现工件内部结构的非破坏性精准分析，为企业质量控制提供全流程数据支撑。

广东省华南检测技术有限公司依托进口高端设备与专业技术团队，为全国制造业客户提供一站式工业CT检测解决方案，助力企业降本增效、提升产品核心竞争力。

一、工业CT检测技术原理与核心功能

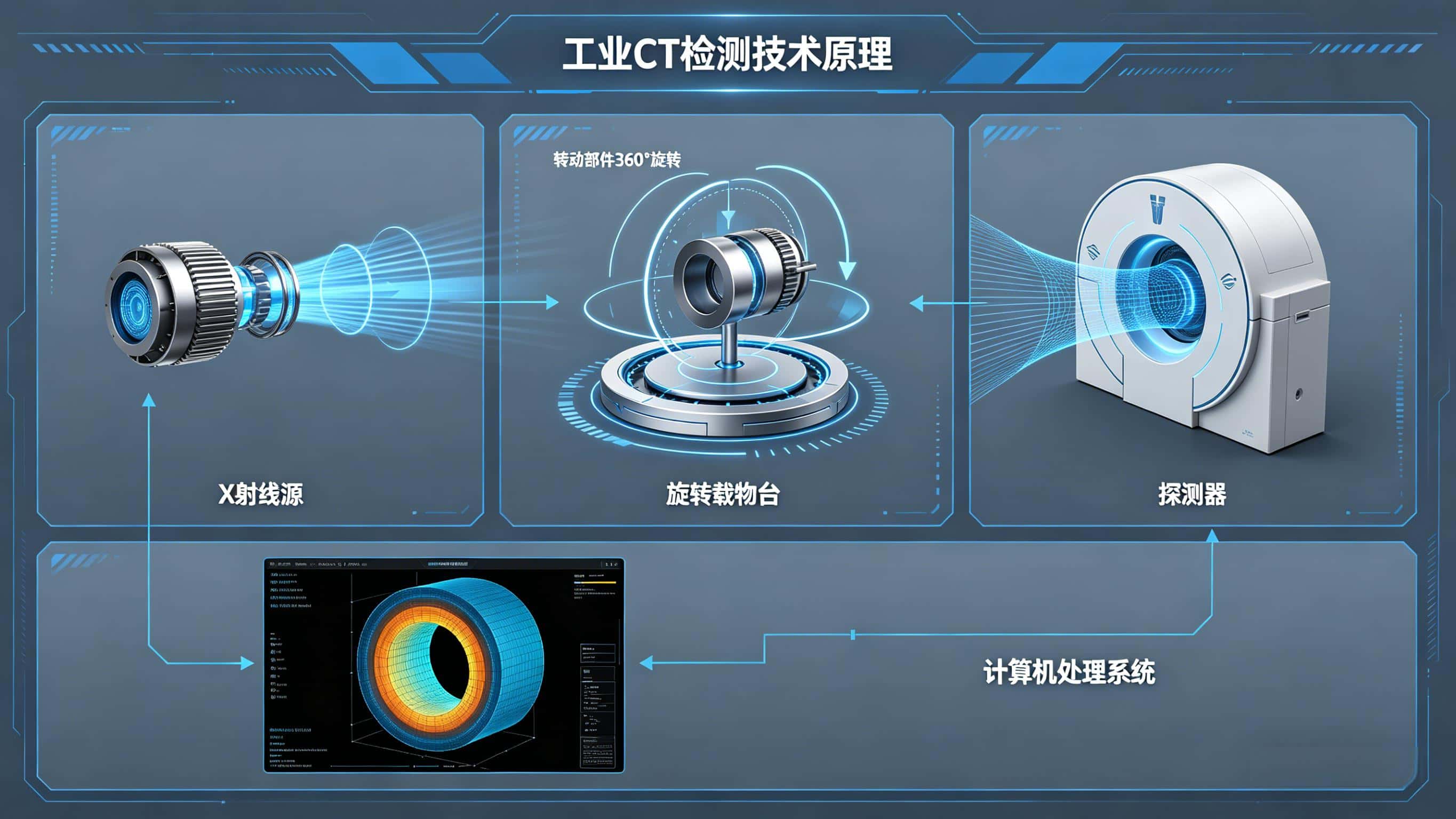

1. 技术原理

工业CT检测基于X射线穿透原理，通过高能射线穿透被测工件，根据材料密度、厚度与原子序数的差异形成射线衰减信号。

探测器采集工件不同角度的二维投影数据后，通过 FDK 重建法等核心算法完成三维建模，生成可任意剖切、测量的体素模型，实现工件内部结构的 1:1 可视化还原。

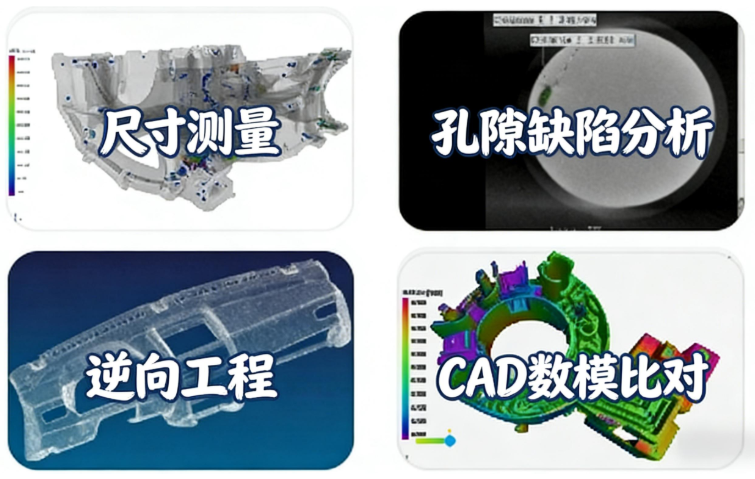

2. 核心功能

• 缺陷检测：精准识别工件内部气孔、裂纹、夹杂、虚焊等隐蔽缺陷，检测灵敏度高达 0.3%，远超传统无损检测方法的检出极限。

• 尺寸测量：基于三维点云数据完成工件内外全结构尺寸测量，误差控制在微米级，适配复杂装配体的公差分析与形位公差验证。

• 逆向工程：结合扫描数据完成产品三维模型重建，支持数模对比与设计优化，大幅缩短产品研发周期，降低开模试错成本。

• 装配分析：在非拆解状态下完成产品内部装配质量检测，可识别异物残留、装配偏移、配合间隙异常等问题，规避拆解带来的样品损耗。

二、工业CT检测的行业应用场景

1. 电子制造领域

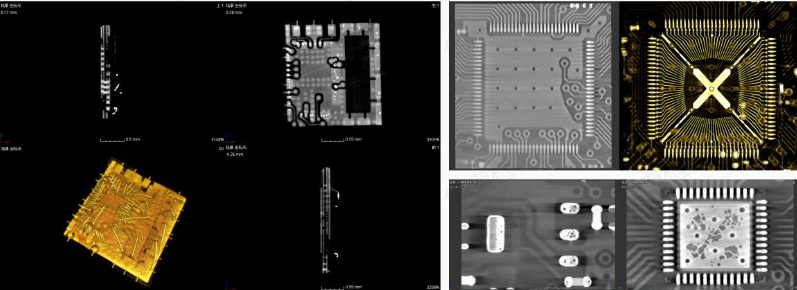

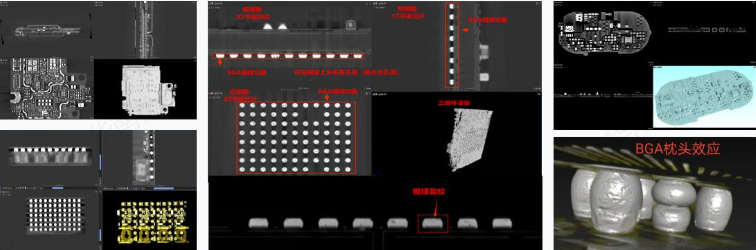

PCB 与芯片封装检测

分析 BGA 焊接的虚焊、连锡、冷焊等缺陷，评估 PCB 通孔镀铜均匀性、印制线断裂与钻孔深度合规性，为 SMT 工艺优化提供精准数据支撑。

半导体器件失效分析

检测功率半导体 IGBT、MEMS 器件的内部裂纹、分层与键合缺陷，提前识别器件可靠性隐患，保障电子产品长期稳定运行。

2. 汽车与航空航天领域

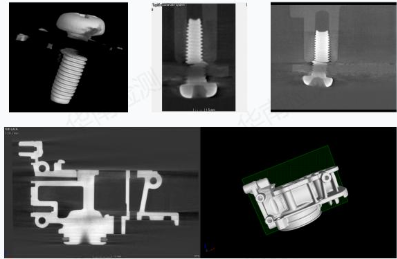

铸件与焊接件质量检测

识别汽车发动机缸体、变速箱壳体等金属铸件的缩孔、残砂缺陷，以及航空航天焊接接头的未熔合、未焊透隐患，规避产品服役过程中的失效风险。

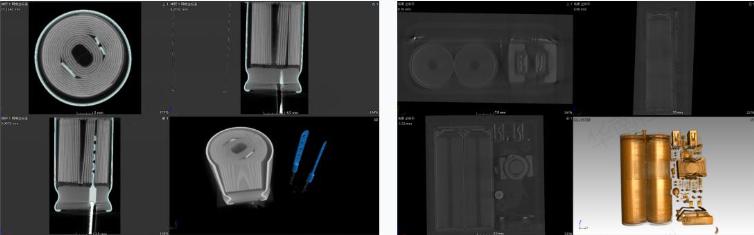

新能源汽车电池检测

无损分析锂电池内部电极结构、隔膜完整性、鼓包变形与极耳焊接质量，全面提升动力电池的安全性与循环使用寿命。

3. 增材制造与材料科学领域

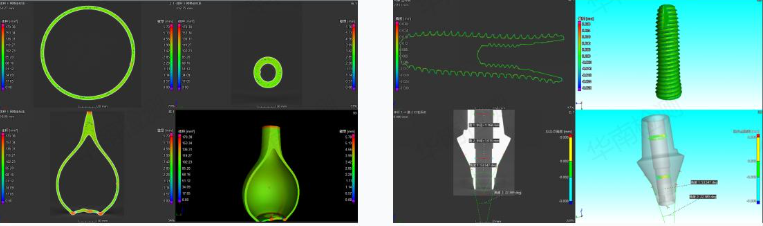

3D 打印件全流程检测

评估 3D 打印成品的内部孔隙、裂纹与结构偏差，验证打印件与设计模型的一致性，指导打印参数优化与工艺迭代。

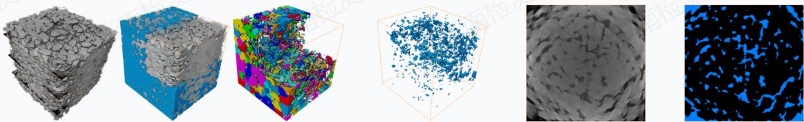

复合材料性能分析

量化碳纤维、陶瓷基等复合材料的孔隙率、纤维分布与界面结合状态，为材料制备工艺优化与性能验证提供量化数据。

4. 模具与五金加工领域

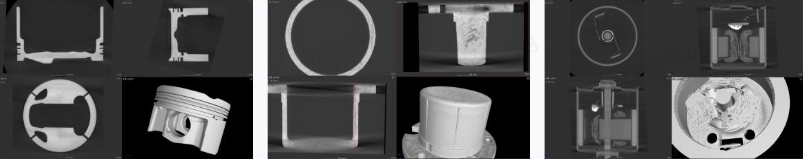

复杂模具内部流道检测

非破坏性检测注塑模具、压铸模具的内部冷却流道通畅性、孔径偏差与残留杂质，避免模具试模失败与生产效率损耗。

三、工业CT检测的五大技术优势

非破坏性检测：无需对样品进行切割、拆解等破坏性处理，完整保留工件的原始状态，尤其适配贵重样品、不可复制成品的检测需求。

微米级高精度成像：采用微焦点射线源，体素分辨率可达 1μm，搭配 4096×4096 像素大尺寸平板探测器，可清晰呈现工件内部微米级的缺陷细节。

全维度三维分析：具备 10^6 级动态响应范围，通过三维断层图像全面评估材料密度分布、缺陷形态与空间位置，彻底规避二维投影的结构叠加误差。

高效智能化处理：支持 30 分钟内完成全流程扫描与数据采集，搭配 VGStudio MAX 专业分析软件，可实现自动化阈值分割、数模对比与检测报告生成。

全材质广泛适配：兼容金属、塑料、陶瓷、复合材料等多种材质，最大样品承重 12kg，可覆盖从微型电子元件到中型工业部件的全品类检测需求。

四、广东省华南检测技术有限公司的工业CT检测服务优势

1. 国际领先设备配置

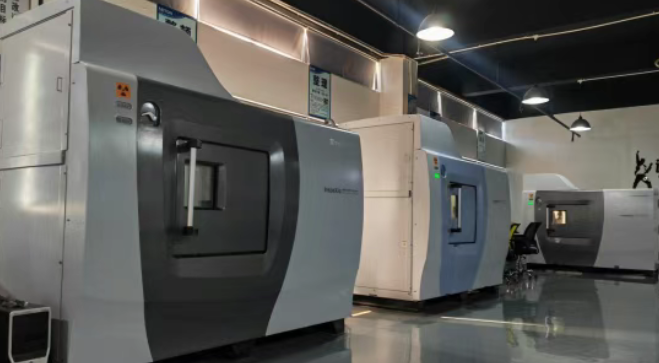

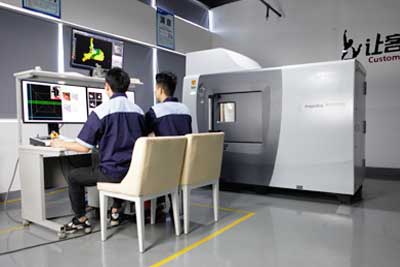

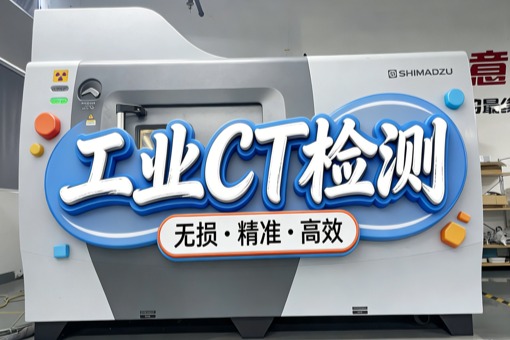

配备 GE Phoenix 与岛津 inspeXio 系列高端工业CT设备，搭载 240KV 高压射线源与 16 英寸平板探测器，兼具高穿透力与超高成像精度。

设备集成光学测量系统，可融合CT三维数据与光学测量数据，进一步提升尺寸测量的准确性与数据可靠性。

2. 专业团队与标准化流程

由高学历、多年行业经验的工程师团队主导检测方案定制，结合仿真工具优化扫描参数，大幅缩短检测周期，保障检测效率。

检测流程严格遵循 ISO 国际标准，通过标准模体定期校准设备，确保检测数据的量值溯源与跨设备数据一致性。

3. 权威资质与全流程服务

拥有 CNAS、CMA 双权威资质认可，可出具具备法律效力的工业CT检测报告，助力企业顺利通过国际质量体系审核与客户验厂。

提供从缺陷分析、尺寸验证、逆向工程到工艺优化建议的一站式全流程服务，为全国制造业客户提供本地化技术支持。

五、工业CT检测典型检测案例

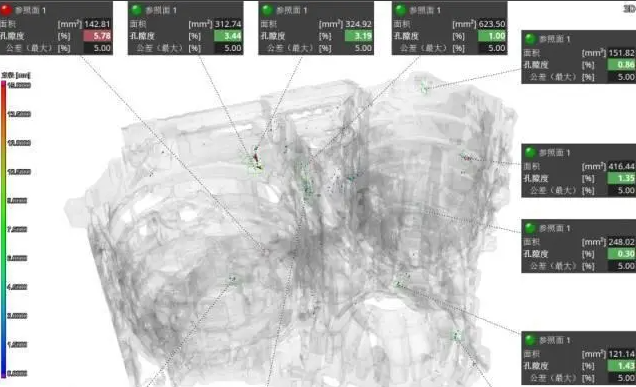

案例 1：汽车发动机缸体铸件气孔缺陷分析

项目背景

某国内头部车企发动机缸体出现批次性渗漏问题，传统渗透检测、超声检测无法精准定位内部隐蔽孔隙的分布与连通性，导致产品良品率持续偏低。

检测过程

华南检测技术团队采用工业CT检测完成缸体全尺寸扫描，通过三维重建完整呈现工件内部结构，精准定位孔隙的尺寸、分布位置与连通状态，结合铸造工艺参数完成缺陷成因分析。

项目成果

基于检测数据指导客户调整铸造压力与冷却速率，最终批次产品缺陷率降低 70%，发动机缸体渗漏问题彻底解决，成品合格率大幅提升。

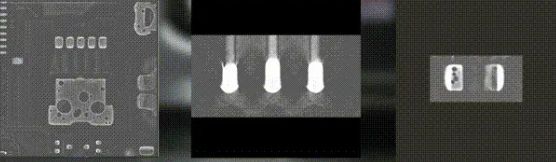

案例 2：消费电子 BGA 焊接失效分析

项目背景

某消费电子企业智能终端产品出现批次性功能故障，返修率居高不下，疑似 BGA 芯片焊接缺陷导致，传统检测手段无法在非拆解状态下完成焊球缺陷识别。

检测过程

通过工业CT检测在不拆解产品的前提下，完成 BGA 阵列全部焊球的扫描成像，精准识别虚焊、连锡、焊盘异物与锡膏过量等缺陷，定位锡膏印刷与回流焊工艺的核心漏洞。

项目成果

指导客户优化回流焊温度曲线与锡膏印刷工艺，产品最终良品率提升至 98%，顺利通过终端品牌方的质量审核，批量交付周期大幅缩短。

结语

工业CT检测技术已成为现代制造业精细化质量管控的核心工具，推动行业向智能化、高可靠性方向持续升级。

广东省华南检测技术有限公司始终以技术为核心，以客户需求为导向，持续升级检测能力，为全国制造业企业提供高效、精准、权威的工业CT检测服务。

如需了解更多技术细节或预约检测服务，可访问广东省华南检测技术有限公司官网，或直接联系我们的专业技术团队。
