芯片短路失效分析是半导体可靠性检测中的核心课题。当芯片在应用过程中出现短路异常，往往意味着内部晶体结构已遭受不可逆损伤。

广东省华南检测技术有限公司依托CNAS、CMA双资质实验室，为客户提供一站式芯片失效分析服务。本文将以真实案例为切入点，系统拆解芯片短路失效分析的完整技术链路，从宏观外观到微观晶体，层层递进还原失效根因。

一、芯片短路失效分析案例背景

某电子制造企业送来1PC不良芯片样品，该芯片在终端应用中出现短路现象，导致整机功能异常。

客户核心痛点在于：无法判定短路失效是源于来料品质缺陷、制程工艺异常，还是应用端过应力冲击。若不能精准定位失效根因，同类问题将持续影响产线良率，造成批量质量损失。

广东省华南检测技术有限公司接到委托后，立即启动芯片短路失效分析标准化流程，组建专项技术团队，制定"外观筛查→无损透视→电性验证→开封解剖→微观定位"五步递进检测方案。

经全链路分析，最终判定该芯片短路失效系应用端遭受大能量冲击所致，为客户明确了质量责任归属，避免了后续供应链纠纷。

二、芯片短路失效分析检测过程

芯片短路失效分析第一步：外观检查排除物理损伤与来料异常

检测目的：通过光学显微镜对样品进行360°外观筛查，确认封装完整性、印字清晰度及是否存在打磨、裂纹、腐蚀等物理缺陷，排除因运输或存储不当导致的短路失效诱因。

使用设备/标准：采用高倍体视显微镜（基恩士数码显微系统 VHX-7000），依据GB/T 4937、JEDEC JESD22系列标准执行外观检查。

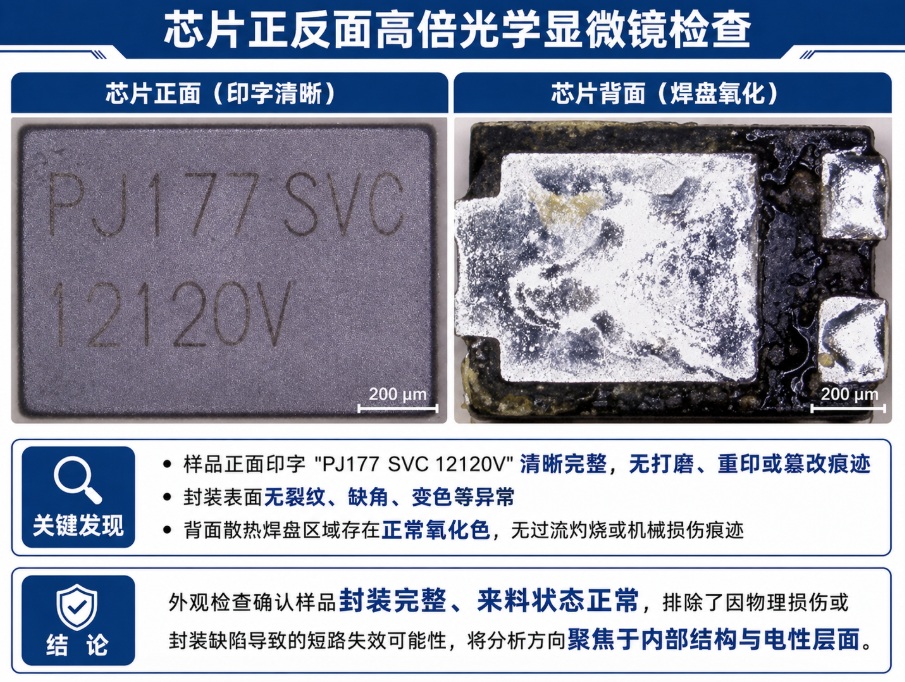

关键发现：样品正面印字"PJ177 SVC 12120V"清晰完整，无打磨、重印或篡改痕迹；封装表面无裂纹、缺角、变色等异常；背面散热焊盘区域存在正常氧化色，无过流灼烧或机械损伤痕迹。

结论性语句：外观检查确认样品封装完整、来料状态正常，排除了因物理损伤或封装缺陷导致的短路失效可能性，将分析方向聚焦于内部结构与电性层面。

芯片短路失效分析第二步：X-Ray无损透视排查内部结构异常

检测目的：在不破坏封装的前提下，利用X射线透视技术检查芯片内部晶粒位置、键合线完整性、引脚连接状态及是否存在分层、空洞、错位等封装级缺陷，进一步缩小芯片失效的排查范围。

使用设备/标准：采用工业级X-Ray检测系统（如Dage XD7500），执行IPC-A-610、GJB 548B-2005方法2012.1标准。

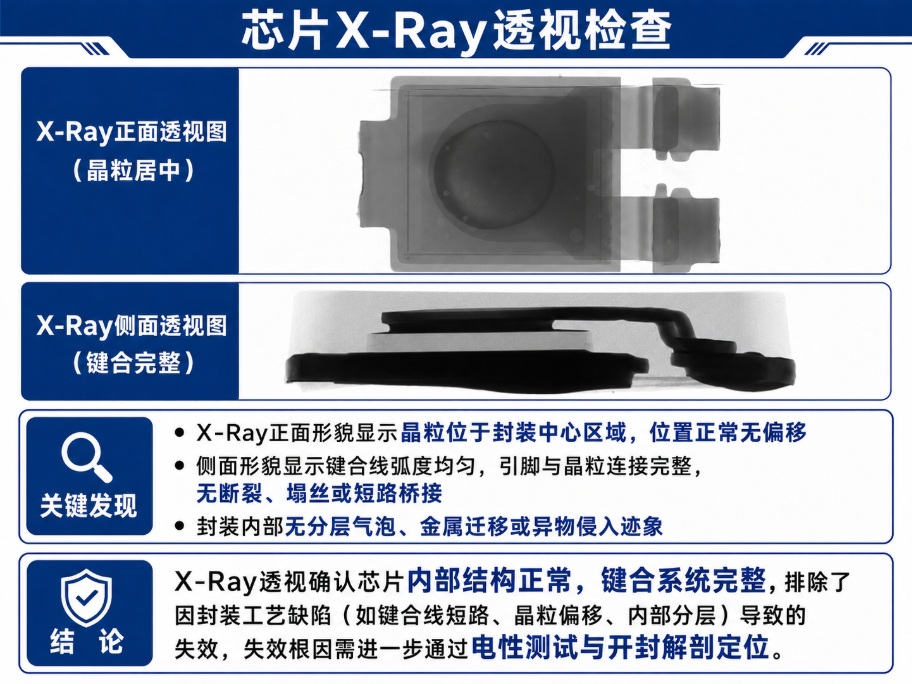

关键发现：X-Ray正面形貌显示晶粒位于封装中心区域，位置正常无偏移；侧面形貌显示键合线弧度均匀，引脚与晶粒连接完整，无断裂、塌丝或短路桥接；封装内部无分层气泡、金属迁移或异物侵入迹象。

结论性语句：X-Ray透视确认芯片内部结构正常，键合系统完整，排除了因封装工艺缺陷（如键合线短路、晶粒偏移、内部分层）导致的失效，失效根因需进一步通过电性测试与开封解剖定位。

芯片短路失效分析第三步：电性能测试量化短路失效表征

检测目的：通过半导体参数分析仪对芯片关键电性参数进行精密测量，与规格书标准值对比，量化短路失效的具体表征，确认失效模式为硬短路还是软击穿，为后续开封定位提供电性依据。

使用设备/标准：采用Keysight B1505A功率器件分析仪，依据AEC-Q101、JEDEC JESD22-A108标准执行VF（正向压降）、VZ（击穿电压）、IR（反向漏电流）测试。

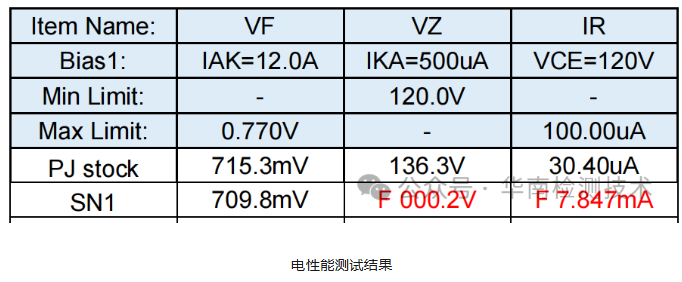

关键发现：测试结果显示，样品VF值为709.8mV（正常范围<<770mV），处于正常区间；但VZ击穿电压仅为0.2V（规格≥120V），严重偏离标准；IR反向漏电流高达7.847mA（规格≤100μA），超标近80倍。综合判定该芯片处于硬短路失效状态，内部PN结已完全击穿。

结论性语句：电性能测试明确量化了短路失效的严重程度——击穿电压崩溃、漏电流剧增，确认芯片内部存在致命性电性损伤，必须通过开封解剖定位损伤物理位置。

芯片短路失效分析第四步：开封测试解剖封装定位损伤区域

检测目的：通过化学开封或机械研磨去除环氧树脂封装层与金属脚架层，暴露芯片晶粒表面，利用高倍显微镜直接观察晶体表面是否存在烧伤、熔融、裂纹、金属迁移等微观损伤，定位芯片失效的物理原点。

使用设备/标准：采用激光开封机配合浓硫酸/发烟硝酸化学腐蚀法，依据GJB 548B-2005方法2014.1执行开封作业；使用扫描电子显微镜（SEM，如Hitachi SU5000）进行微观形貌观察。

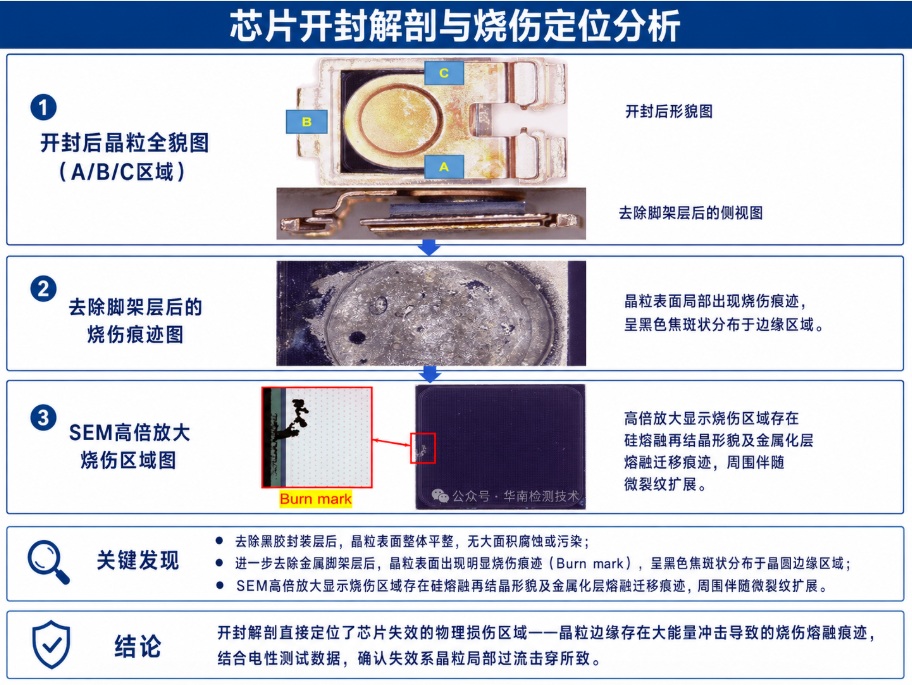

关键发现：去除黑胶封装层后，晶粒表面整体平整，无大面积腐蚀或污染；进一步去除金属脚架层后，晶粒表面出现明显烧伤痕迹（Burn mark），呈黑色焦斑状分布于晶圆边缘区域；SEM高倍放大显示烧伤区域存在硅熔融再结晶形貌及金属化层熔融迁移痕迹，周围伴随微裂纹扩展。

结论性语句：开封解剖直接定位了芯片失效的物理损伤区域——晶粒边缘存在大能量冲击导致的烧伤熔融痕迹，结合电性测试数据，确认失效系晶粒局部过流击穿所致。

三、芯片短路失效分析综合判定

基于全链路检测证据链，广东省华南检测技术有限公司技术团队构建了完整的芯片短路失效逻辑链：

失效链还原：大能量冲击（过压/过流/ESD）→ 晶粒边缘PN结瞬时击穿 → 局部焦耳热急剧累积 → 硅材料熔融再结晶 + 金属化层迁移 → 永久性导电通道形成 → 芯片短路失效

具体而言，

电性能测试确认芯片处于硬短路状态（VZ=0.2V，IR=7.847mA），排除了软击穿或参数漂移可能；

X-Ray排除了封装与键合系统缺陷；

外观检查排除了物理损伤与来料异常；

开封解剖最终定位了晶粒边缘的烧伤熔融区域，该形貌特征与典型的大能量冲击失效模式高度吻合。

因此，综合判定该芯片短路失效的根因为：应用端遭受大能量冲击（过电压、过电流或静电放电），导致晶粒边缘区域瞬时热击穿，形成永久性短路通道。

芯片短路失效分析不仅是技术诊断，更是质量责任界定与供应链风险管控的关键手段。

广东省华南检测技术有限公司作为CNAS、CMA双资质第三方检测机构，配备工业级X-Ray、SEM/EDS、半导体参数分析仪等全链路检测设备，严格遵循GJB、JEDEC、AEC-Q系列标准，为客户提供从失效定位、机理分析到改进建议的一站式检测服务。

若您的芯片产品遭遇短路、开路、参数漂移等失效问题，欢迎立即咨询华南检测，获取定制化芯片短路失效分析方案与权威检测报告。
