华南检测 | 玻璃封装二极管功能失效分析

在电子元器件的广泛应用中，二极管作为关键部件，其可靠性直接关系到整个电路的稳定性与安全性。玻璃封装二极管，以其优良的高频性能和稳定性，被广泛应用于小信号检波电路等领域。然而，在实际使用中，玻璃封装二极管可能会出现功能失效的情况，给电子设备的正常运行带来隐患。华南检测技术有限公司，凭借其专业的技术团队和先进的检测设备，对玻璃封装二极管功能失效问题进行了深入分析，为客户提供精准的检测服务和有效的解决方案。

一、失效分析：专业检测流程，深度剖析原因

（一）外观检查：初步洞察，发现潜在问题

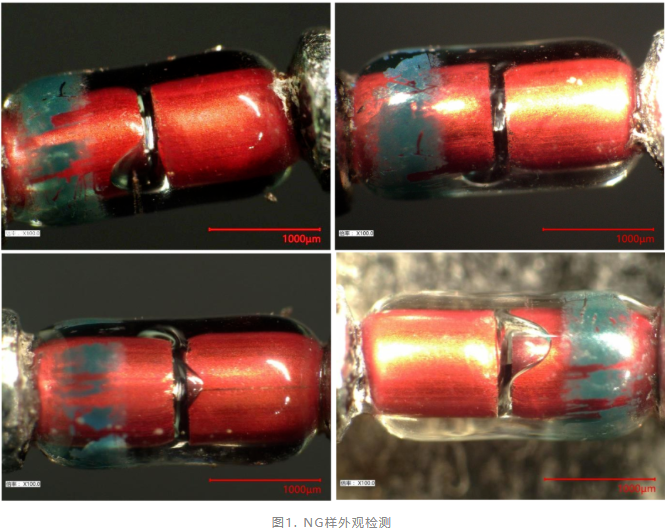

对玻璃封装二极管进行外观检查，是失效分析的第一步。通过仔细观察二极管的外观，检查其是否有明显的损坏、变形、变色等异常现象。尽管在本次检测中，NG 品的外观未见明显异常，但这一环节为后续的深入分析提供了基础信息，帮助检测人员初步排除了外部物理损伤的可能性。

（二）电特性测试：精准评估电气性能差异

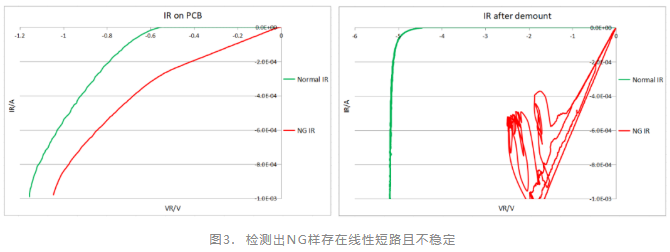

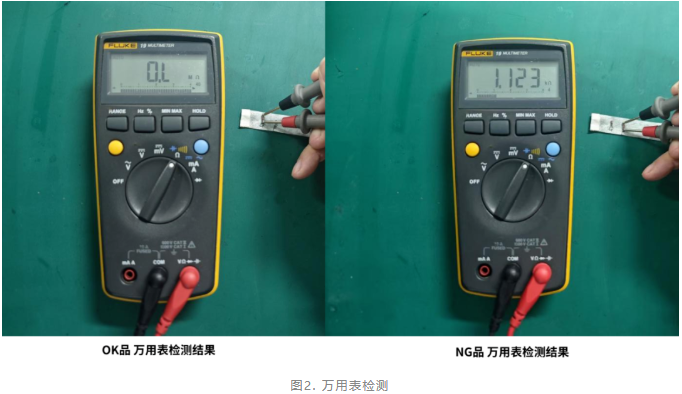

利用万用表对二极管进行电特性检测，能够快速发现其电气性能的异常。在本次检测中，发现 NG 品存在电阻性短路异常，且短路电阻具有不稳定性。这一结果表明，二极管内部可能存在导体异物，导致了短路现象的发生。电特性测试是评估二极管功能失效与否的关键步骤，通过简单的测量手段，能够为后续的深入检测提供重要线索。

（三）X - ray 检测：内部结构的 “透视眼”

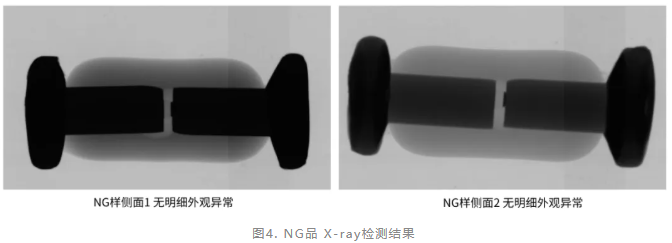

X - ray 检测是一种非破坏性的检测方法，能够帮助检测人员直观地观察到二极管内部的结构情况。在本次检测中，对 NG 品进行 X - ray 检测后，未发现明显的外观异常。这表明，问题可能隐藏在更深层次的内部结构中，或者是由微小的内部缺陷引起的。

（四）机械开封检测：直击内部，寻找失效根源

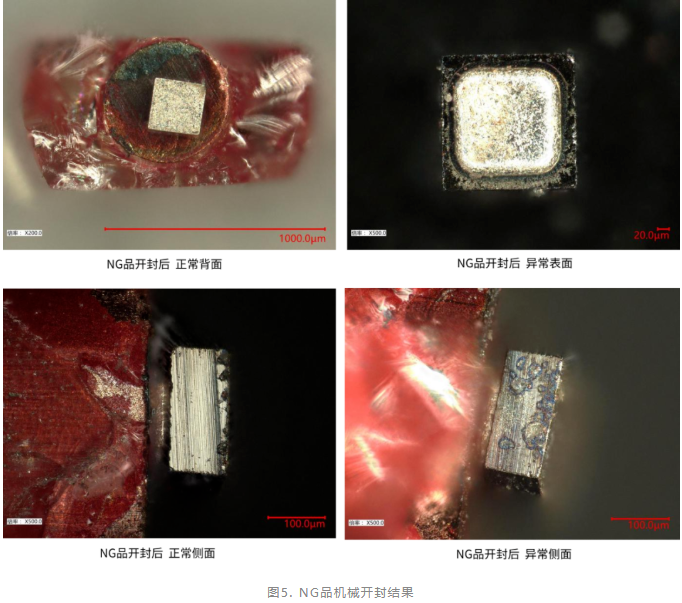

机械开封检测是对二极管内部结构进行直接观察的有效手段。通过对 NG 品和 OK 品进行机械开封分析，发现 NG 品的侧面和表面存在白色异物附着。这一发现为后续的成分分析提供了关键样本，也为确定失效原因提供了重要依据。

（五）SEM&EDS 测试：微观解析，确定成分异常

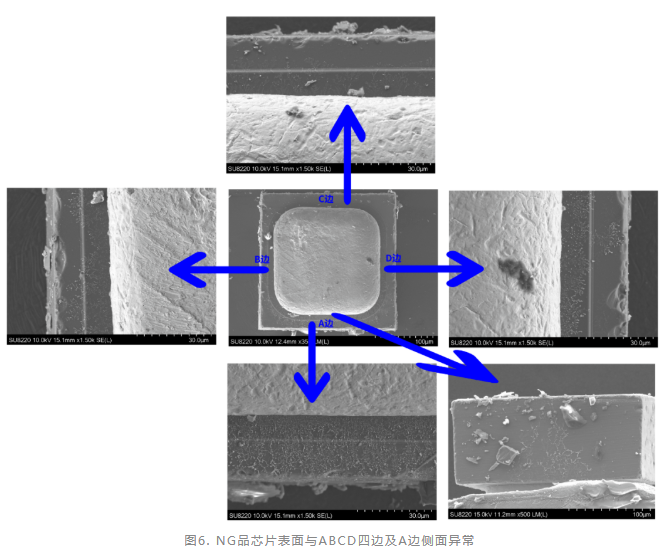

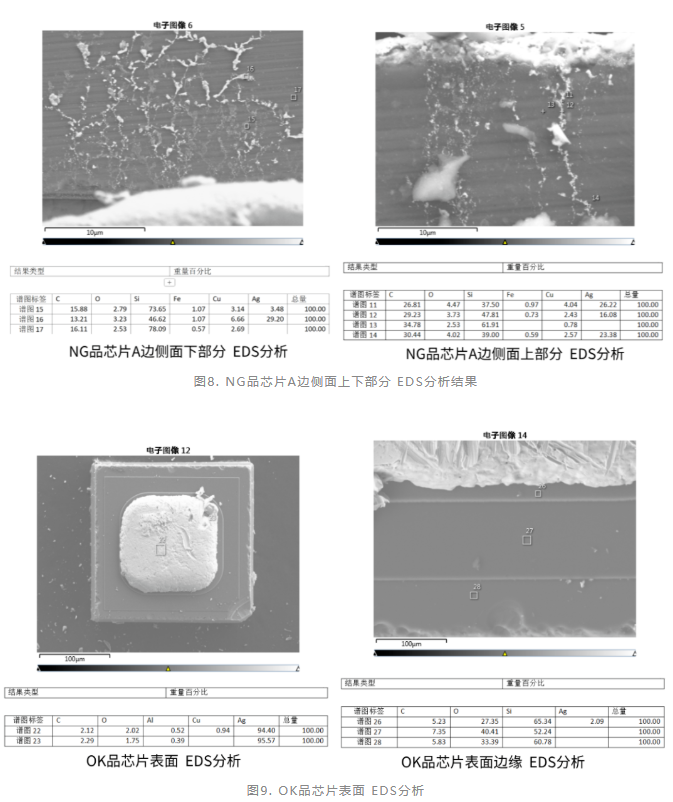

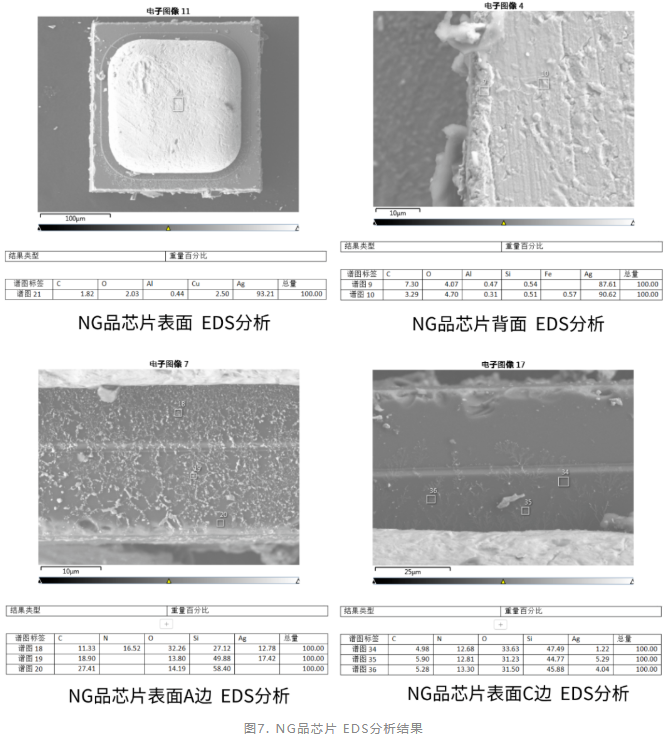

SEM&EDS 测试是分析二极管内部成分和微观结构的重要手段。通过对 NG 品进行 SEM&EDS 分析，发现芯片表面形成了银枝晶生长，且在芯片 A 边侧面也存在银枝晶生长。这一发现揭示了二极管短路的直接原因是银枝晶生长导致的桥连短路。通过 EDS 分析，进一步确认了银枝晶的存在，为失效原因的确定提供了科学依据。

二、华南检测：专业检测技术，权威分析能力

华南检测技术有限公司作为电子元器件检测领域的权威机构，拥有 CMA/CNAS 双重资质认证，确保检测结果的权威性和公信力。公司配备了先进的检测设备，如 X - ray 检测仪、SEM&EDS 分析仪等，能够全面、深入地分析二极管的失效原因。

华南检测：https://www.gdhnjc.com/news_x/305.html

三、解决方案与建议：针对性措施，预防失效问题

（一）优化生产工艺

建议二极管制造商优化生产工艺，严格控制原材料质量和生产环境，减少杂质和异物混入的可能性。特别是在封装过程中，要确保玻璃封装的密封性和洁净度，防止银枝晶生长的条件形成。

（二）加强质量控制

加强生产过程中的质量控制，增加对半成品和成品的抽样检测频次，及时发现潜在的质量问题并采取有效的纠正措施。建立完善的质量追溯机制，以便在出现问题时能够迅速定位原因并加以改进。

（三）改进封装设计

针对玻璃封装二极管的特点，考虑改进封装设计，提高其抗污染和抗潮湿的能力。例如，可以通过优化封装结构、增加防护层等方式，减少外部环境对二极管内部的影响。

（四）定期维护与检查

对于已投入使用的玻璃封装二极管，建议定期进行维护和检查，特别是在高湿度、高温度等恶劣环境下使用的设备。通过定期检测二极管的电气性能和外观状况，及时发现并更换潜在的失效器件，避免因二极管失效导致的设备故障。

四、总结与行动引导：选择华南检测，保障产品质量

华南检测技术有限公司凭借专业的技术团队、先进的检测设备和规范的检测流程，为客户提供全面的玻璃封装二极管功能失效分析服务。我们从材料特性、工艺过程到使用环境等多方面深入剖析失效原因，为客户提供精准的检测报告和解决方案。选择华南检测，就是选择专业、高效和可信赖的检测服务，我们致力于帮助客户提升产品质量，降低生产成本，增强市场竞争力。

如果您对玻璃封装二极管或其他电子元器件的检测有需求，欢迎随时联系华南检测技术有限公司。我们的专家团队将竭诚为您服务，提供专业的技术支持和解决方案。
