内存条电容短路失效分析:精准定位源头,保障电子质量 | 华南检测
在电子制造领域,内存条作为计算机系统的核心组件之一,其性能和可靠性直接关系到整个系统的稳定性和运行效率。然而,内存条在使用过程中可能会出现各种故障,其中电容短路失效是一个较为常见的问题。电容短路不仅会导致内存条功能异常,还可能引发系统崩溃,给用户带来不便和损失。华南检测技术有限公司,作为专业的电子元器件检测机构,凭借其丰富的经验和先进的技术手段,对内存条电容短路失效问题进行深入分析,为客户提供精准的检测服务和有效的解决方案。
一、引言
随着科技的不断进步和电子产品的日益普及,内存条的需求量也在不断增加。内存条电容短路失效问题逐渐成为影响电子产品质量和可靠性的重要因素之一。华南检测实验室中心收集到内存条样品若干件(包含裸板 OK 品和 NG 样品),经背景了解,这批内存条样品的电容位置存在短路现象。为了深入探究短路原因,华南检测启动了全面的检测分析流程。
二、外观检查

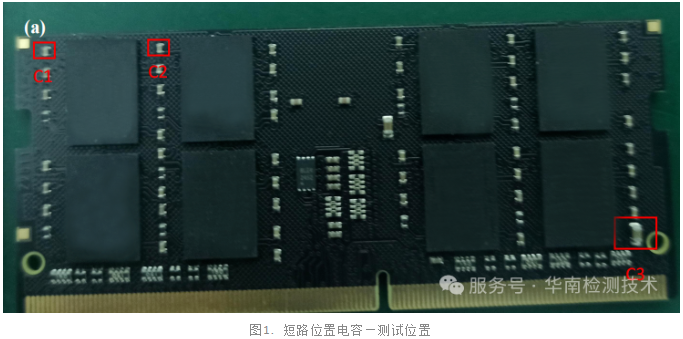

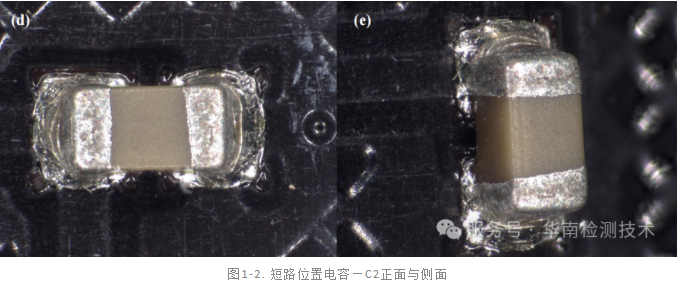

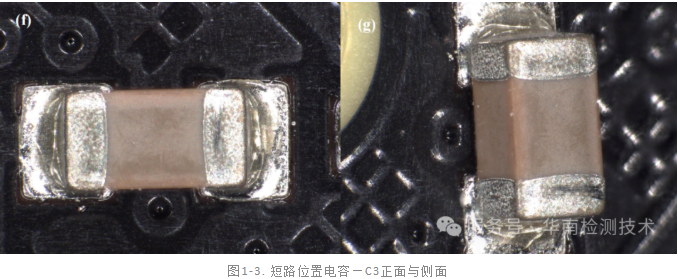

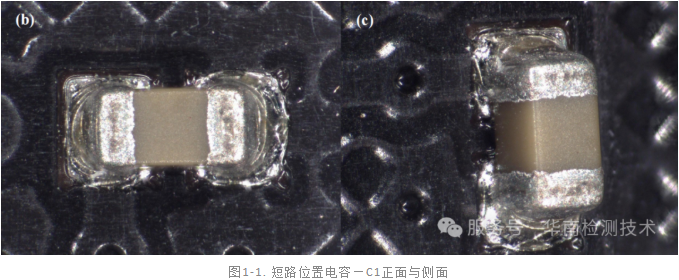

外观检查是内存条电容短路失效分析的第一步。华南检测的技术人员在光学显微镜下对 NG 样品进行细致观察,发现短路位置各电容 C1/C2/C3 均未见明显异常。这一初步检查结果为后续的深入分析提供了基础信息,同时也排除了电容表面明显损伤的可能性。
三、电特性测试

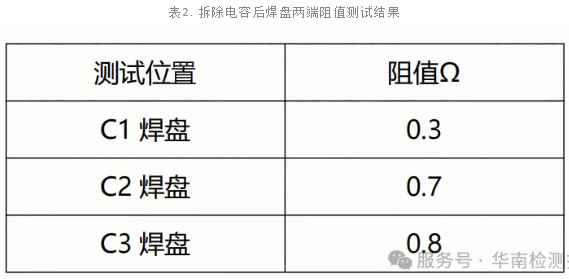

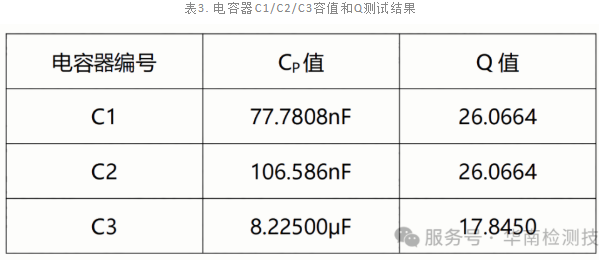

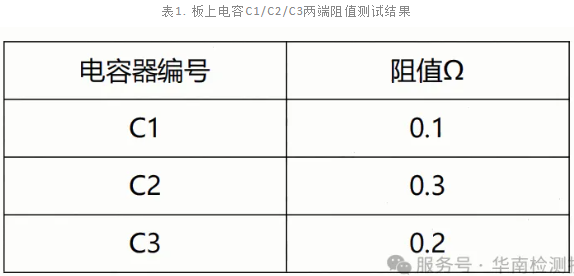

电特性测试是评估内存条电容性能的关键环节。技术人员使用万用表测量 NG 板上 C1/C2/C3 两端阻值,结果显示均为短路。进一步将 NG 板的电容 C1/C2/C3 拆下后,再次测量焊盘两端阻值,结果显示焊盘两端仍为短路。此外,对电容 C1/C2/C3 容值和 Q 值进行测量,各电容器均未见明显异常。这表明短路问题并非由电容本身的性能异常引起,而是可能与焊接工艺或 PCB 板的其他因素有关。
四、SEM&EDS 测试

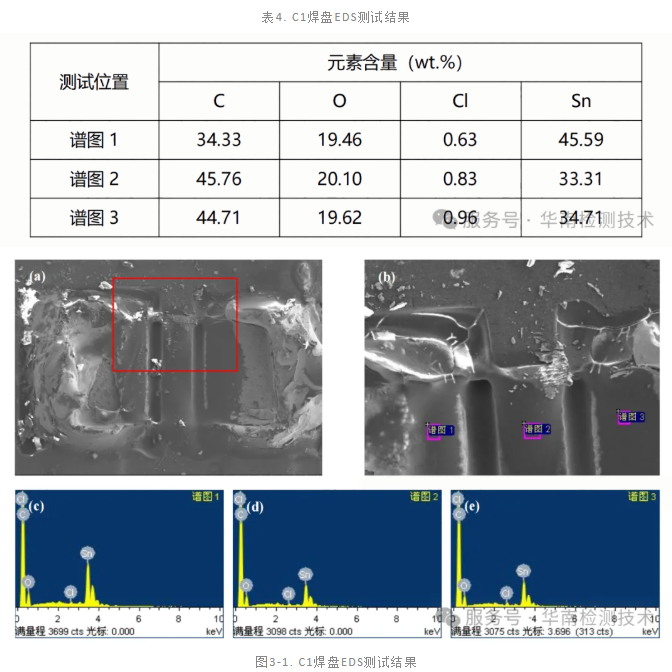

SEM&EDS 测试能够为内存条电容短路失效分析提供微观层面的证据。华南检测利用先进的扫描电子显微镜(SEM)和能量色散 X 射线光谱仪(EDS),对 NG 板的 C1 焊盘进行成分分析。结果显示,焊盘中间检测到大量 Sn 元素,表明可能存在过多的锡珠残留,这些锡珠可能在焊接过程中桥接电容器引脚,导致短路现象的发生。
五、金相切片测试

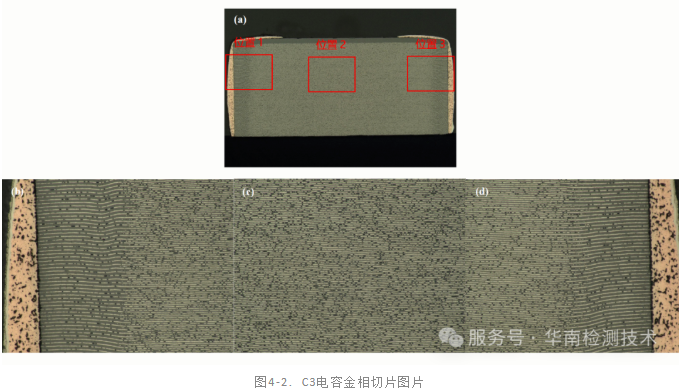

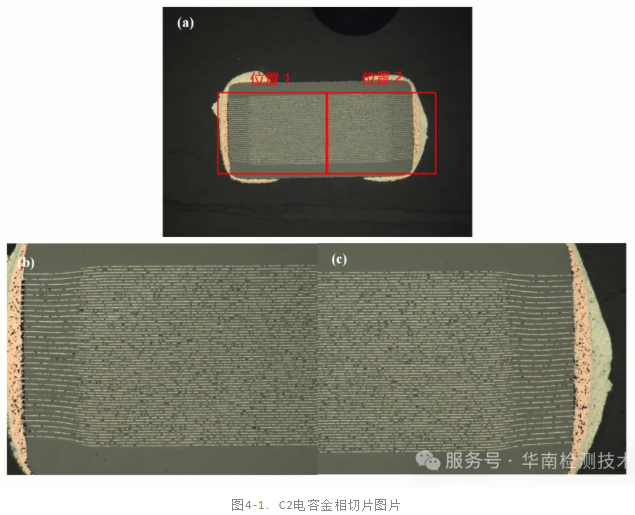

金相切片测试是进一步分析内存条电容短路失效原因的重要手段。技术人员选取 NG 板的电容 C2/C3 进行金相切片制样,并在显微镜下观察电容截面形貌。检测结果显示,C2/C3 电容均未见明显异常现象,这进一步排除了电容内部结构缺陷的可能性。
六、总结与建议
根据上述一系列专业的检测分析,华南检测得出结论:内存条电容短路失效的根本原因在于 SMT 制程中存在焊接缺陷,具体表现为锡珠残留过多。这些多余的锡珠在焊接过程中桥接了电容器引脚,导致了短路现象的发生。为了有效解决这一问题,华南检测建议相关企业加强管控 SMT 印锡工艺,并注重对 SMT 网版的清洁工作,以减少锡珠残留,从而降低电容短路的风险,提升内存条的整体质量和可靠性。
华南检测:https://www.gdhnjc.com/news_x/308.html
七、华南检测的专业实力与服务优势
华南检测作为行业内备受认可的第三方检测机构,拥有 CMA/CNAS 资质认证,这标志着其检测能力和结果的权威性与公信力得到了国家相关机构的正式认可。公司配备了包括环境可靠性试验箱、振动台、机械冲击台以及声、光、电性能检测系统在内的业界先进测试设备,能够为客户提供全面、精准的检测服务。此外,华南检测的专家团队由经验丰富的工程师和经验丰富技术人员组成,他们具备深厚的专业知识和丰富的实践经验,能够针对不同客户的个性化需求,制定专属的检测方案,确保检测结果的准确性和可靠性。
通过此次对内存条电容短路失效问题的深入分析,华南检测再次展示了其在电子元器件检测领域的专业实力和服务优势。我们致力于帮助客户精准定位产品质量问题的根源,并提供专业的解决方案,助力企业提升产品质量,增强市场竞争力。如果您在内存条或其他电子元器件的检测方面有任何疑问或需求,欢迎随时联系华南检测。我们将以专业的技术、严谨的态度和优质的服务,为您的产品质量保驾护航。
