金属螺丝断裂分析流程详解

在工业生产与日常使用中，金属螺丝断裂问题时有发生，给设备运行和生产效率带来诸多负面影响。广东省华南检测技术有限公司，凭借其专业的检测技术与丰富的经验，为您提供全面的金属螺丝断裂分析服务。本文将详细介绍金属螺丝断裂分析的流程，帮助您深入了解这一关键检测过程。

一、检测目的

金属螺丝断裂分析旨在通过系统检测，精准判断螺丝断裂的原因，如过载断裂、疲劳断裂、腐蚀断裂、材质缺陷或安装不当等。这一分析过程对于改进生产工艺、优化使用条件以及明确责任认定具有重要意义。它不仅能够帮助生产企业及时发现生产环节中的潜在问题，提升产品质量，还能为使用者提供正确的安装和使用指导，延长螺丝的使用寿命，保障设备的安全运行。

二、检测依据

可靠的检测需要依据标准方法来进行，这些标准包括国标、行标、国际标准以及美标等。客户可以选择提供指定的标准，或者使用实验室推荐的标准。以常见的高强度螺栓检测为例，涉及的标准有机械性能标准GB/T 3098.1-2022、断口分析标准GB/T 1814-2017与GB/T 2038-2014、金相检验标准GB/T 13298-2015与GB/T 10561-2005、化学成分标准GB/T 4336-2016以及尺寸规格标准GB/T 5782-2016等。

华南检测：http://www.gdhnjc.com/websiteMap

三、检测对象

当客户提出检测需求时，需要简要说明并提供样品的详细信息，包括名称、材质、尺寸、数量、图片以及失效情况或位置等。通常，检测对象为失效样品，如断裂的高强度螺栓，同时也会要求提供一定数量的同批次未使用对照样品，以便进行对比分析。在记录样品状态时，需关注断裂位置、断裂面形貌以及表面处理状态等关键信息。

四、检测流程

样品接收与登记：客户寄送样品和委托单及相关资料，明确样品的外观、断裂位置、服役历史等信息，并提供失效件与对照件。

宏观检查与尺寸测量：工程师初步筛选外观表面存在的明显缺陷和异常位置。

硬度与拉伸试验：对比失效件与对照件的机械性能差异。

断口处理与微观分析：确定断裂机制。

化学成分与金相检验：排查材料冶炼或热处理缺陷。

综合数据分析：结合工况数据，归纳断裂主因。

五、检测项目及技术路线

（一）宏观初步检查

断裂位置：观察断裂发生在螺杆、螺纹还是头部过渡区，测量断裂处距螺纹起点距离，初步判断应力集中位置。

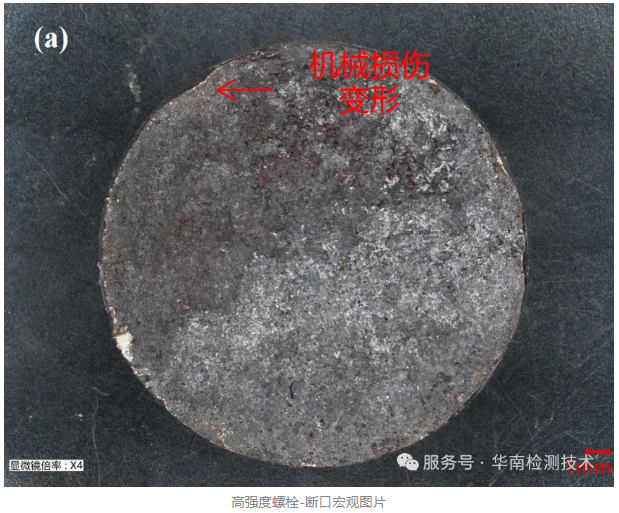

断口宏观形貌：利用光学显微镜观察断口颜色、光泽、裂纹扩展方向，区分不同断裂类型。

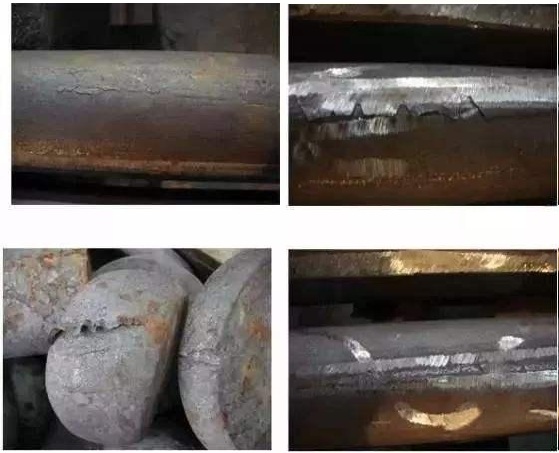

表面缺陷：目视及显微镜检查螺栓表面是否存在裂纹、折叠、锈蚀等缺陷，确认表面缺陷是否为断裂起源。

安装痕迹：检查螺栓头部、螺母支承面是否有摩擦痕迹等，判断是否因安装不当导致断裂。

（二）尺寸与几何精度检测

螺纹参数：用螺纹通止规检测螺距、中径，游标卡尺测量小径。

头部过渡圆角：千分尺测量圆角半径，检查是否存在尖锐棱角。

螺栓长度：测量断裂件未变形部分长度，与标称长度对比。

直线度：用平台和百分表检测螺杆直线度。

（三）材料性能检测

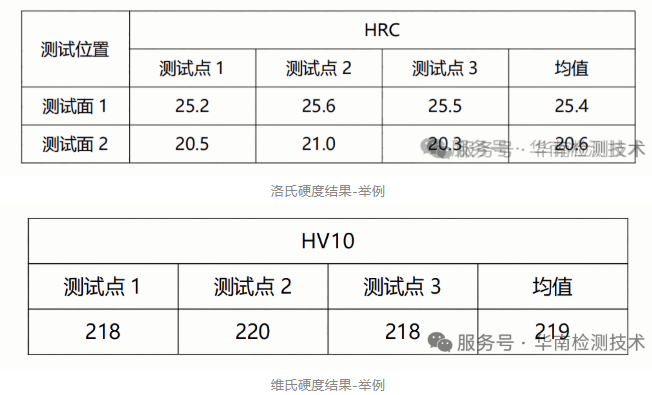

硬度测试：使用洛氏硬度计检测断裂件未断裂部分及对照样品的硬度。

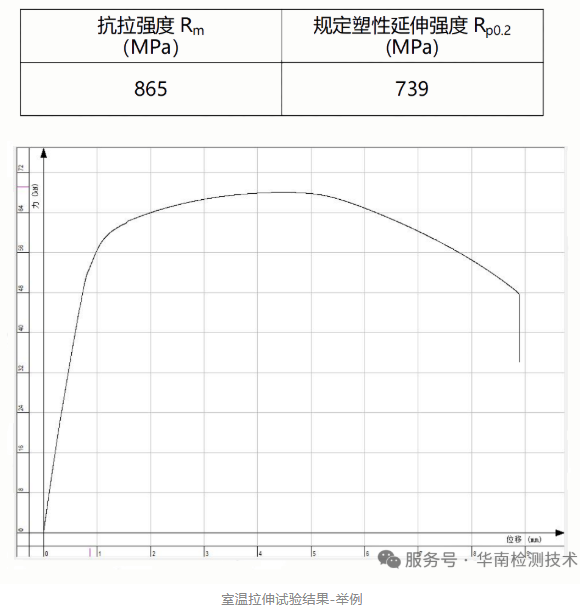

拉伸试验：从同批次未使用螺栓中抽取样品，加工成标准拉伸试样，使用万能材料试验机测试抗拉强度、屈服强度及断后伸长率。

冲击韧性测试：若断裂呈脆性特征，检测常温下夏比V型缺口冲击吸收功。

（四）断口微观分析

断口预处理：清洗断口，去除油污和腐蚀产物，同时采取保护措施防止污染。

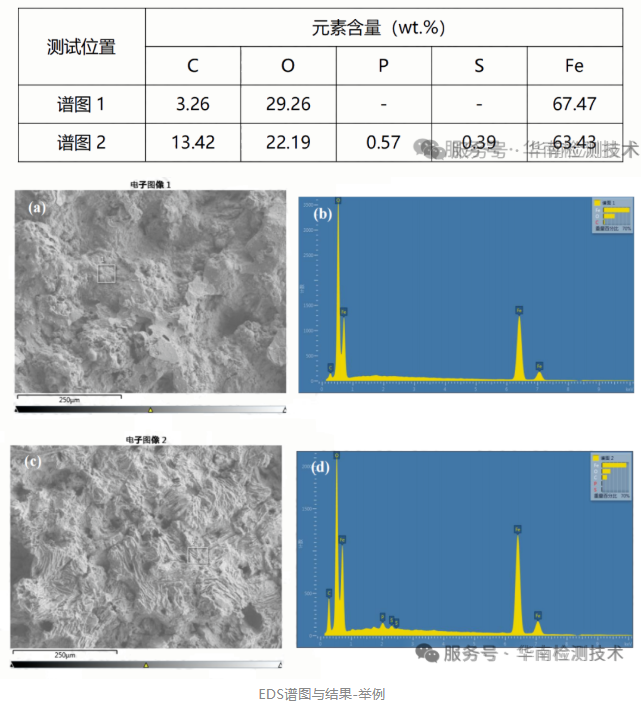

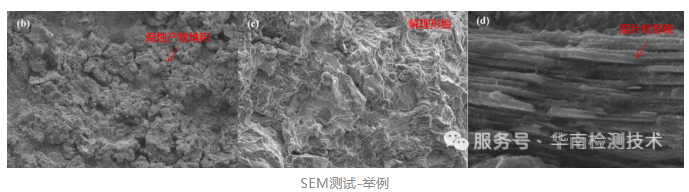

微观形貌观察：使用扫描电子显微镜（SEM）进行低倍和高倍观察，分析裂纹起源区、扩展区和瞬断区的特征；利用能谱分析（EDS）对断口异常区域进行元素定性定量分析。

（五）化学成分分析

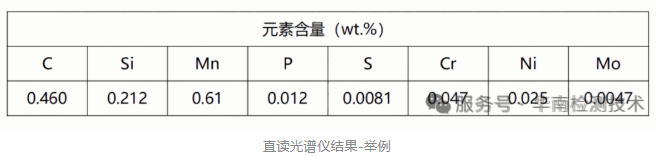

采用火花直读光谱仪或X射线荧光光谱仪（XRF）检测螺丝的化学成分，重点关注C、Si、Mn、P、S、Ni、Cr、Mo等元素的含量，核查是否存在异常。

（六）金相组织分析

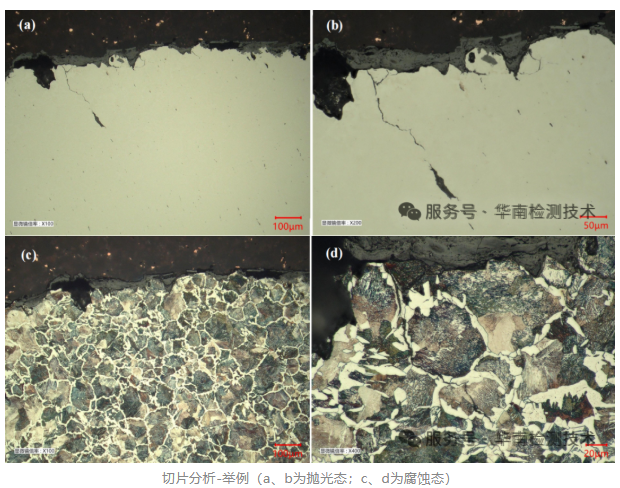

取样位置：在断裂件的断口附近及远离断口的部位取金相试样，同时在对照样品的螺纹段和头部心部取样。

制样与观察：经过磨抛和侵蚀后，观察显微组织，判断是否存在异常。

（七）服役环境调查（辅助分析）

收集断裂螺丝的使用工况信息，如安装部位、载荷类型、预紧力大小、服役时间、环境湿度/温度/腐蚀性介质等；核查安装记录，了解安装过程是否存在问题。

广东省华南检测技术有限公司，作为一家拥有CMA/CNAS资质的专业检测机构，凭借先进的检测设备和专业的技术团队，能够为您提供全面、准确、高效的金属螺丝断裂分析服务。无论是从检测目的的明确，还是到检测流程的严谨执行，每一个环节都严格把控，确保为您提供高质量的检测报告和专业的分析结果，助您解决金属螺丝断裂问题，提升产品质量和使用安全性。
