塑料外壳开裂失效分析：华南检测揭秘材料失效的深层原因

摘要： 当产品塑料外壳出现开裂，这远非表面现象，而是深刻的材料失效分析问题。本文将通过一个完整的开裂失效分析案例，深度解析如何从断口形态、异物成分到分子链结构，层层递进，锁定塑料失效分析的根本原因，并阐述选择专业失效分析机构对于保障产品可靠性的决定性意义。

一、 引言：开裂，是症状而非病因

在制造业，尤其是汽车电子、消费电子等领域，产品的塑料外壳不仅关乎美观，更是内部精密元件的第一道防线。一道细微的裂纹，足以导致产品功能失效、品牌声誉受损乃至巨大的经济损失。许多企业面对批量性的外壳开裂问题，往往局限于修补性的解决方案，却忽略了问题的本质——这通常是一次典型的材料失效分析事件。

开裂，是材料在内外因素共同作用下最终表现出的“症状”。唯有通过科学的失效分析，如同医生进行病理诊断，才能找到病根，实现从“治已病”到“防未病”的跨越。本文将系统性地展示，专业的失效分析机构如何像侦探一样，揭开塑料外壳开裂的真相。

二、 核心解密：塑料外壳开裂失效分析的科学逻辑链

塑料失效分析是一门综合性的学科，它遵循着严谨的逻辑链：从宏观现象到微观证据，从成分异常到性能劣化。一个完整的开裂失效分析流程，通常涵盖以下几个核心环节：

断口学分析： 寻找裂纹起源与扩展路径。

成分分析： 确认材料本体及异常物质的化学成分。

热力学性能分析： 评估材料的热稳定性与相态变化。

分子量测定： 揭示材料本征强度的关键指标。

下面，我们通过一个真实的失效分析案例，来具体阐述这一科学流程。

【实战案例深度剖析】：某产品外壳批量开裂失效分析

背景： 一款市场热销的电子产品，在其外壳注塑筋位处发生批量性开裂。我司（广东省华南检测技术有限公司）作为权威的第三方失效分析机构，受委托对失效件（NG样件）进行根本原因诊断。

分析过程与发现：

1. 断口分析与异物定位——发现“应力集中源”

首先，我们的工程师在光学显微镜下对NG样品进行初步观察，发现开裂源区位于壳体内部结构应力集中处，且表面存在多条微裂纹。

随后，我们利用扫描电子显微镜进行高倍率观察，这是塑料失效分析中至关重要的一步。观察发现：

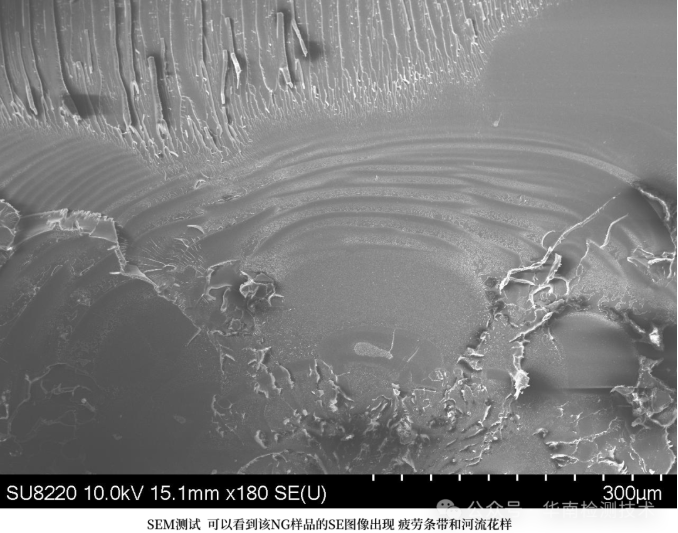

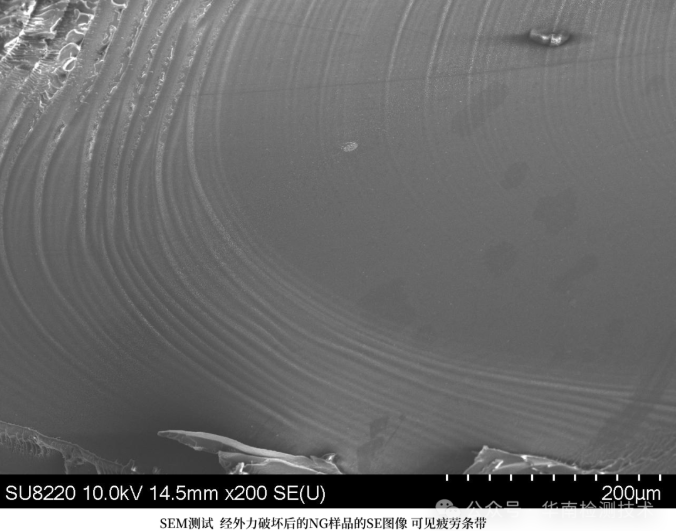

断口形貌： 整体表现为典型的“河流花样”，这是脆性断裂的显著特征，说明材料在断裂前几乎未发生塑性变形。

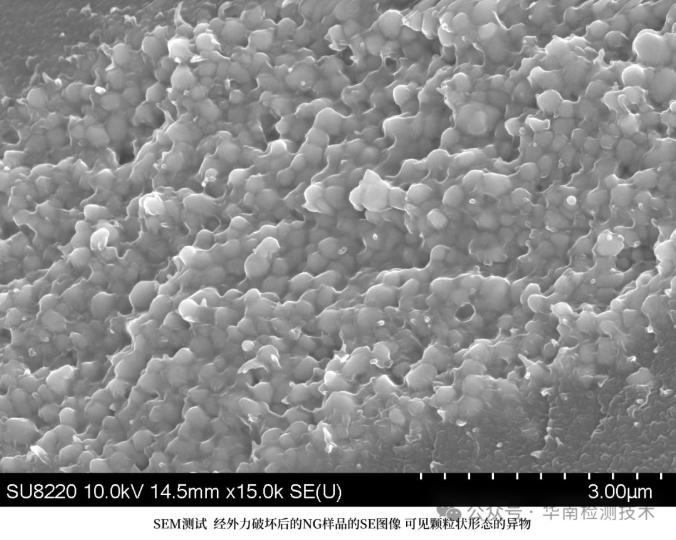

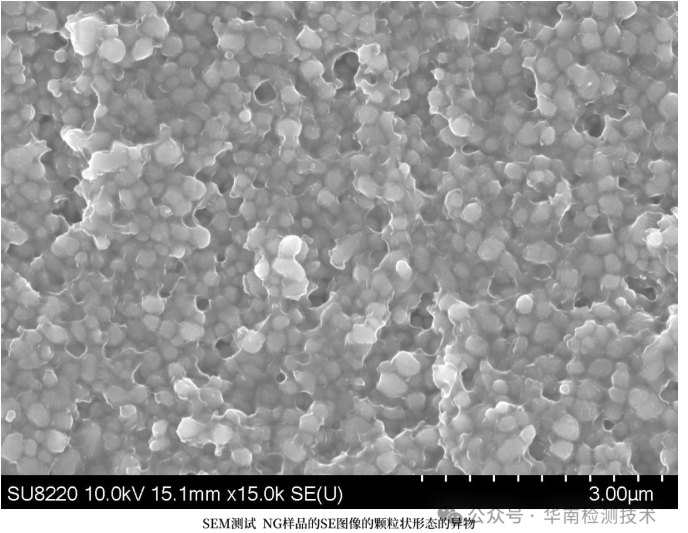

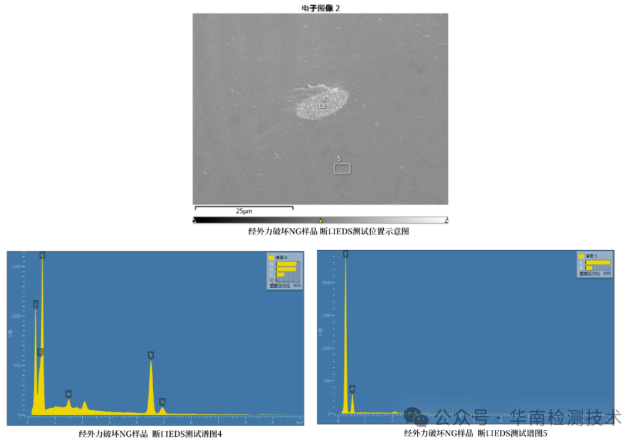

关键证据——异物： 在裂纹起源区，清晰可见大量颗粒状异物。为验证该异物是存在于材料内部而非后期污染，我们进行了破坏模拟实验。将断口再次掰开后在电镜下观察，在新产生的断口上同样发现了形态一致的颗粒状异物。这确凿地证明了异物是内在于材料本体的。

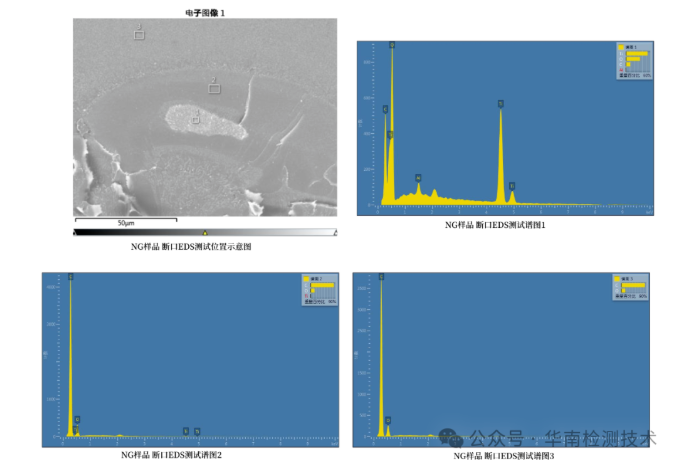

能谱分析： 我们对这些异物进行EDS成分分析，结果显示其含有异常高含量的铝（Al）、钛（Ti） 等金属元素。这些元素并非该塑料基材应有的成分，指向了原材料或生产流程中混入了杂质。

至此，本次开裂失效分析找到了第一个关键疑犯：内部硬质金属异物。它在注塑成型后，与聚合物基体结合不良，在受力时成为天然的“应力集中点”，如同玻璃中的气泡，极易引发微裂纹。

2. 材料本体性能探究——诊断材料的“内在健康”

发现异物后，我们仍需回答：为何裂纹会如此容易地扩展？材料的“体质”是否本身就有问题？为此，我们展开了一系列材料本征性能的材料失效分析。

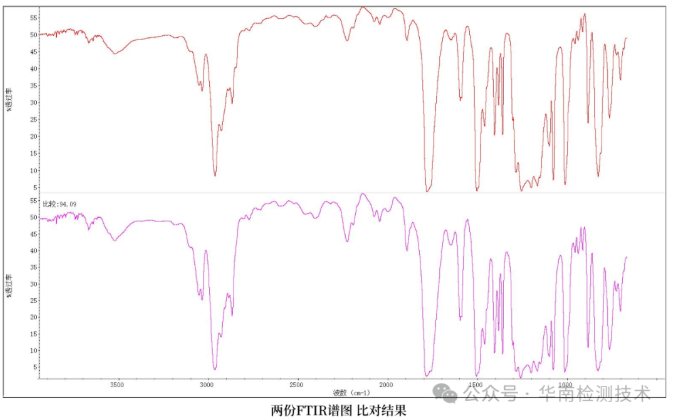

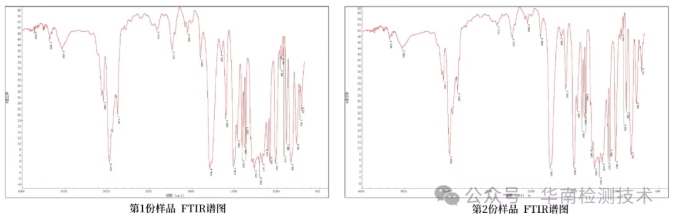

FTIR成分分析： 对NG样品与良品进行傅里叶变换红外光谱测试。结果显示，两者的谱图基本一致，表明基础高分子聚合物种类正确，排除了原材料用错或发生重大化学变化的可能。

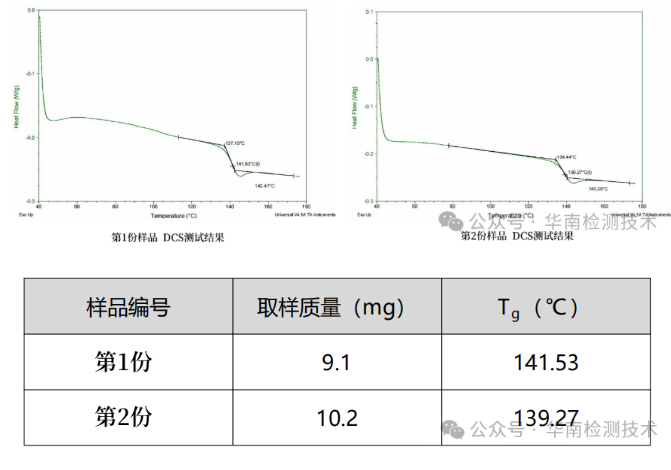

DSC热分析： 差示扫描量热法测试显示，NG样品的玻璃化转变温度对比良品有轻微下降。Tg点的下降通常意味着材料分子链段的运动变得更容易，这可能与分子量降低或存在小分子增塑剂/降解产物有关。

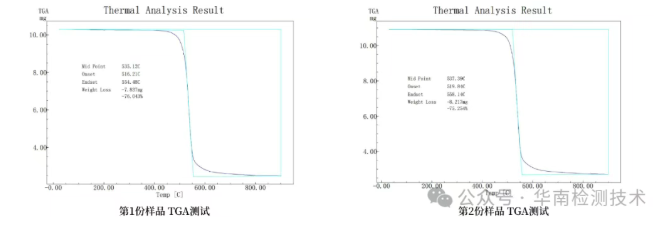

TGA热重分析： 两份样品的热分解温度与挥发分含量无显著差异，表明材料并未发生严重的热氧化降解，排除了因过热加工导致材料严重破坏的可能性。

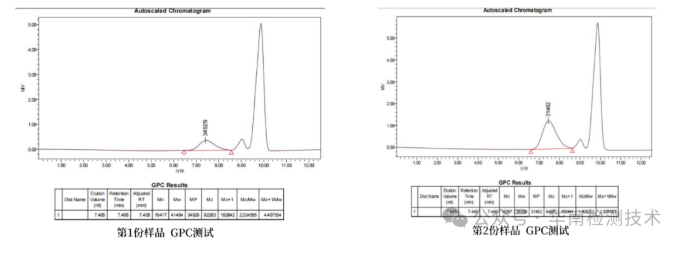

GPC分子量测定——锁定“强度劣化”的铁证： 凝胶渗透色谱测试给出了最关键的证据之一。数据显示，NG样品的重均分子量明显低于对比良品。高分子材料的力学强度（如抗冲击性、韧性）与其分子量直接相关。分子量降低，分子链之间的缠结点减少，导致材料承载负荷的能力下降，本质上是材料发生了“劣化”。

三、 综合诊断与结论：还原失效真相

综合以上所有失效分析数据，我们得以还原此次外壳开裂事件的完整真相：

根本原因： 本次失效是由 “材料内部缺陷” 与 “材料本体劣化” 协同作用所致。

失效机理链：

内因1（材料劣化）： 壳体材料的分子量偏低，导致其本征韧性不足，抗裂纹萌生和扩展的能力显著下降。这是材料“变脆”的内在因素。

内因2（应力集中）： 材料内部存在的Al/Ti类硬质颗粒异物，在注塑过程中被包覆于基体内，形成了固有的微观缺陷。

协同失效： 当外壳受到外部载荷（如装配应力、使用冲击）时，硬质异物尖端产生高度的应力集中。由于材料本身因分子量偏低而韧性不足，无法通过塑性变形来有效耗散能量，导致微裂纹在异物处极易萌生并迅速扩展，最终表现为宏观的脆性开裂。

因此，这起案例并非简单的设计或单一工艺问题，而是一次典型的、由污染物引入和原材料分子量控制不当共同导致的材料失效分析案例。

华南检测：https://www.gdhnjc.com/websiteMap

四、 华南检测：您身边的问题终结者与失效分析机构

面对复杂的产品可靠性挑战，您需要一个拥有深厚技术底蕴和一流设备的合作伙伴。广东省华南检测技术有限公司，作为坐落在东莞大岭山镇、毗邻松山湖高新技术产业开发区的一流失效分析机构，我们深刻理解制造业的痛点。

顶尖的硬件平台： 我们配备了包括扫描电镜（SEM/EDS）、傅里叶红外光谱（FTIR）、差示扫描量热仪（DSC）、热重分析仪（TGA）和凝胶渗透色谱（GPC）在内的全套先进分析设备，确保数据精准可靠。

资深的专家团队： 我们的工程师不仅精通测试操作，更善于基于失效原理，将孤立的测试数据串联成完整的证据链，提供直达问题根源的解决方案，而非仅仅提供一份检测报告。

广泛的行业经验： 我们的服务涵盖汽车电子、消费电子、新能源、半导体等多个领域，对不同行业的标准、规范及常见失效模式有着深刻的理解。

我们坚信，专业的失效分析是提升产品品质、降低市场风险最有效的投资。

立即行动，杜绝隐患！若您正面临产品开裂或其他可靠性难题，欢迎访问我们的官方网站，了解更多关于我们服务能力的详细信息。让华南检测成为您最可靠的品质守护者。
