在电子工程领域，芯片短路失效是一个严重的问题，它可能导致整个电子系统的故障。广东省华南检测技术有限公司，凭借20年的行业经验和专业的技术团队，为客户提供了一项专业的芯片短路失效分析服务。本文将详细介绍我们对一枚不良芯片的分析过程和结果，以展示我们在这一领域的专业能力和服务优势。

一、芯片短路失效分析案例背景

我们收到了一位客户的委托，他们送来了一枚表现异常的芯片，希望我们能够深入分析并揭示导致其短路失效的根本原因。芯片短路失效分析是我们的专长之一，我们的团队拥有20年的行业经验，精通于电子元件的失效机理研究。

二、芯片短路失效分析过程

1、初步外观检查

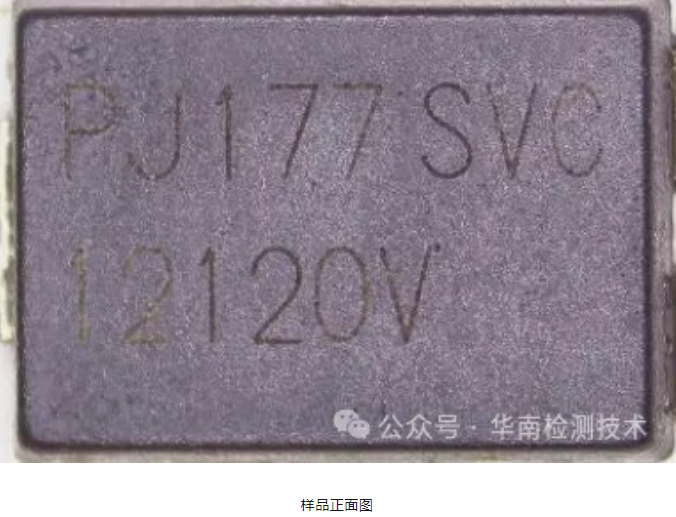

在接收到芯片后，我们首先进行了详尽的外观检查。通过高分辨率显微镜观察，我们确认了芯片外观无明显损伤，印字清晰，无打磨痕迹，初步排除了物理损伤的可能性。这一步骤对于芯片短路失效分析至关重要，因为外部损伤往往是导致短路的直接原因。

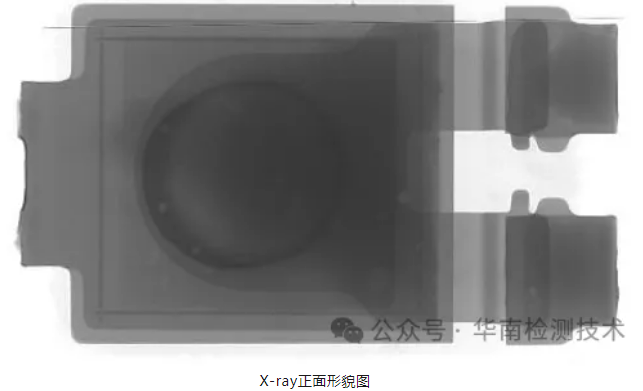

2、内部结构X-Ray透视检查

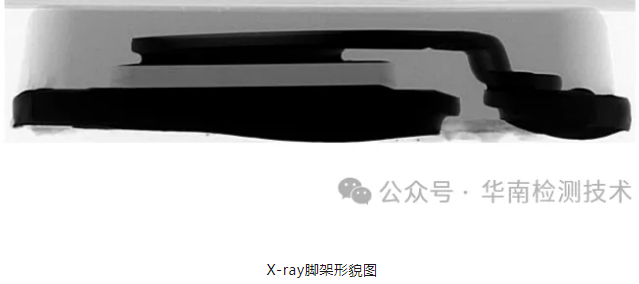

随后，我们利用X-Ray技术对芯片内部结构进行了透视检查。X-Ray图像显示，晶粒位置正常，脚架无变形，内部结构完整，进一步排除了制造缺陷导致短路的可能性。X-Ray检查是芯片短路失效分析中不可或缺的一环，它能够揭示芯片内部的微观结构，为后续分析提供重要信息。

3、电性能测试

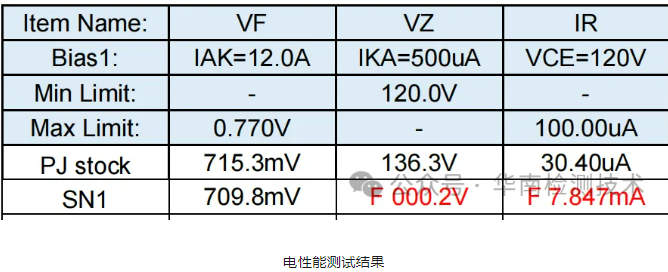

电性能测试是芯片短路失效分析的关键步骤。我们的测试结果显示，该芯片存在明显的Short不良状态，这表明芯片内部存在异常的低电阻路径。为了进一步探究这一现象，我们采用了精密的电学测量设备，对芯片的各个引脚进行了详细的电学特性测试，以确定短路的具体位置和性质。

4、电流-电压(I-V)特性测试

为了更深入地了解芯片内部的电学行为，我们进行了电流-电压(I-V)特性测试。这一测试能够提供芯片在不同电压和电流条件下的电学响应，从而帮助我们识别导致短路的潜在原因。测试结果表明，在特定电压下，芯片的电流急剧增加，这通常指向了内部结构的损坏或缺陷。

5、开封测试与显微镜观察

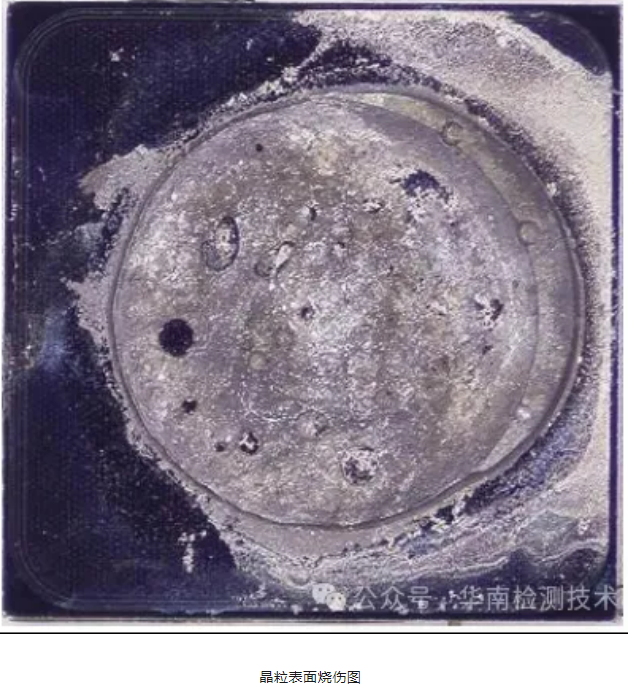

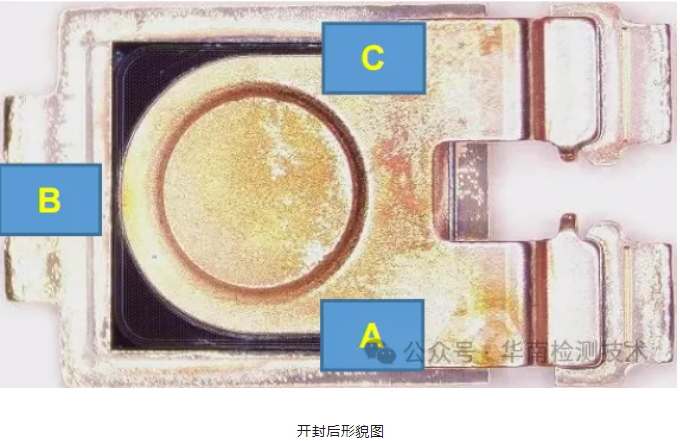

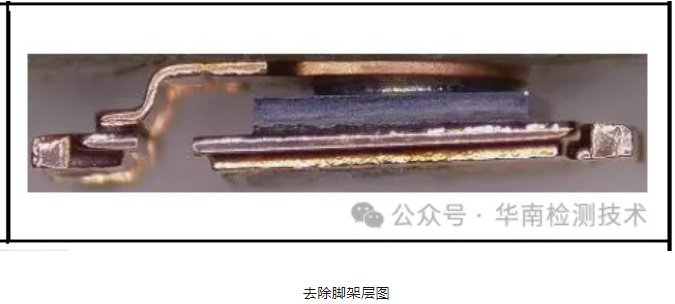

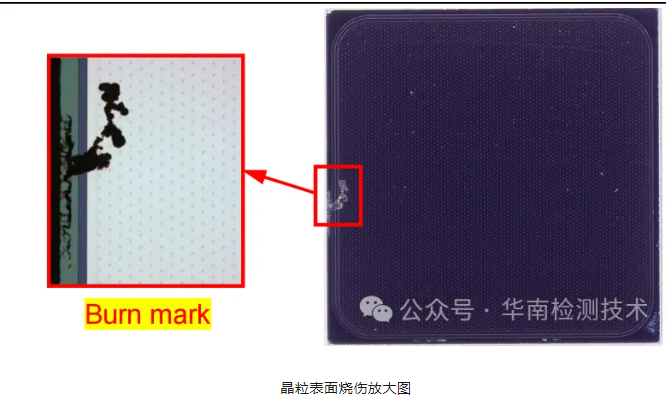

为了进一步定位问题，我们进行了开封测试。在去除黑胶层和脚架层后，我们在显微镜下观察到了晶体表面有烧伤痕迹。这一发现为我们的分析提供了重要线索。我们使用了扫描电子显微镜(SEM)和能量色散X射线光谱(EDS)技术，对烧伤区域进行了高分辨率成像和元素分析，以确定烧伤的原因和涉及的材料。

6、聚焦离子束(FIB)切割与透射电子显微镜(TEM)分析

此外，我们还采用了聚焦离子束(FIB)技术，对芯片的特定区域进行了准确的切割和制备，以便于进一步的透射电子显微镜(TEM)分析。通过TEM，我们能够在原子级别上观察芯片的微观结构，从而更准确地识别导致短路的缺陷类型和位置。

7、数据综合分析

在完成上述测试后，我们对收集到的数据进行了综合分析。我们利用统计分析方法，对芯片的电学参数、内部结构和材料特性进行了深入研究，以确定导致短路失效的根本原因。通过这种方法，我们能够为客户提供一个全面、详细的芯片短路失效分析报告，为后续的产品改进和质量控制提供科学依据。

三、芯片短路分析结果

综合电性测试和开封测试的结果，我们得出结论：该芯片在应用过程中遭受了大能量冲击，导致晶体受损并发生电性失效。芯片短路失效分析揭示了这一过程中的关键因素，即能量冲击导致的晶体损伤。
