深入解析场效应管失效分析过程

在电子元件的可靠性工程中，场效应管失效分析是确保产品性能和安全的关键步骤。广东省华南检测技术有限公司，凭借20年的行业经验和专业知识，接收了客户送来的2Pcs场效应管样品，任务是对其不合格（NG）样品进行全面的失效分析。我们的专业团队运用科学的检测分析标准和方法，依托精密的仪器设备，致力于揭示场效应管失效的根本原因，为客户提供专业、高效的一站式检测分析服务。

场效应失效分析过程：

外观检查：

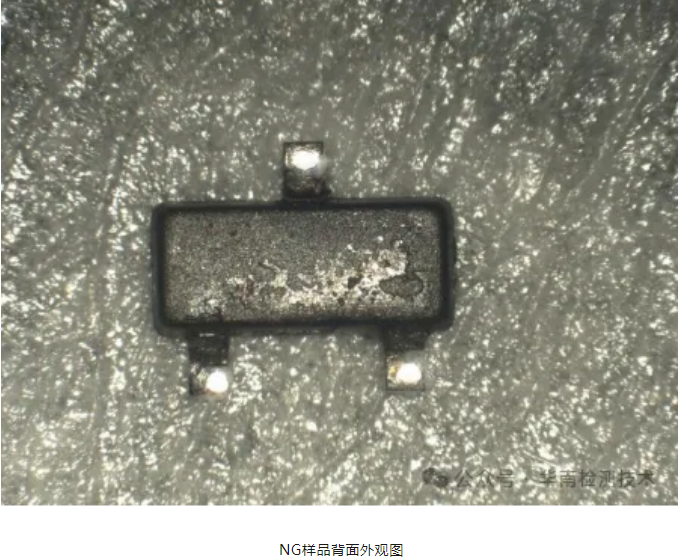

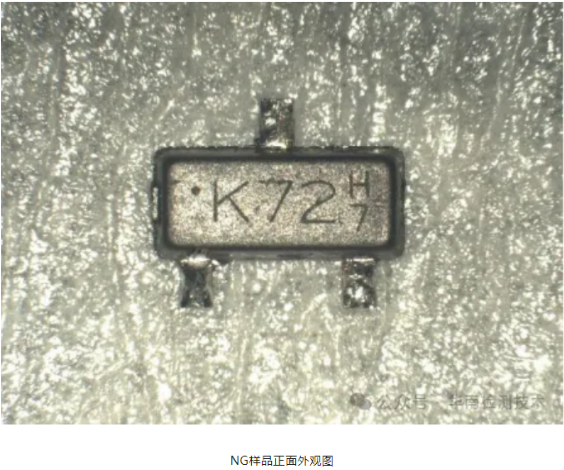

我们的分析过程始于对场效应管的外观检查。在光学显微镜下，我们细致观察了样品的形貌，寻找任何可能的物理损伤，如塑封体的破损痕迹。这一步骤对于初步判断样品是否遭受了外部损伤至关重要。在本案例中，我们未发现任何明显的物理损伤，为后续分析打下了基础。

X-Ray测试：

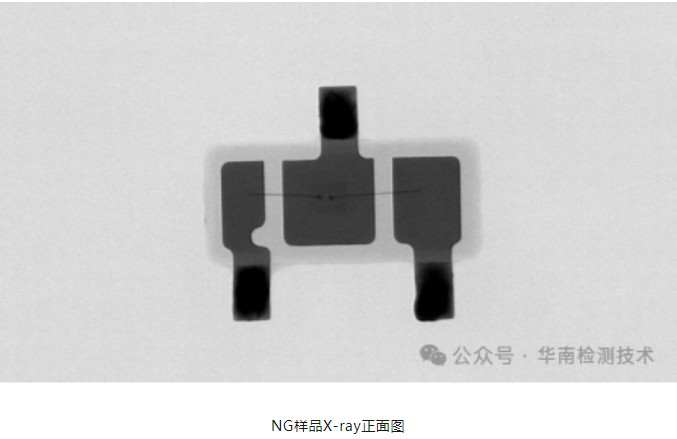

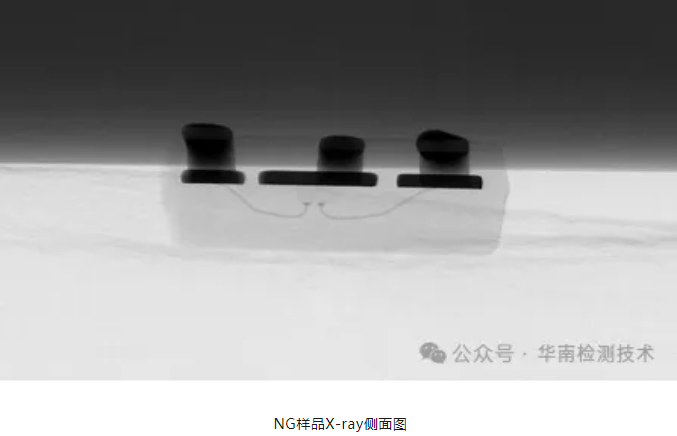

接下来，我们对样品进行了X-Ray测试，以透视塑封体内部结构。X-Ray测试能够揭示内部键合线和其他内部结构的异常，如断裂或错位。通过X-Ray图像，我们仔细检查了NG样品的正面和侧面，结果显示塑封体内部键合线无明显异常，排除了内部物理损伤导致失效的可能性。

电性能测试：

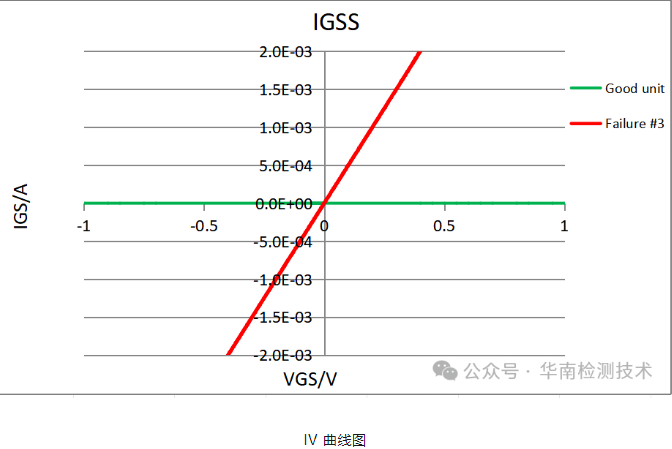

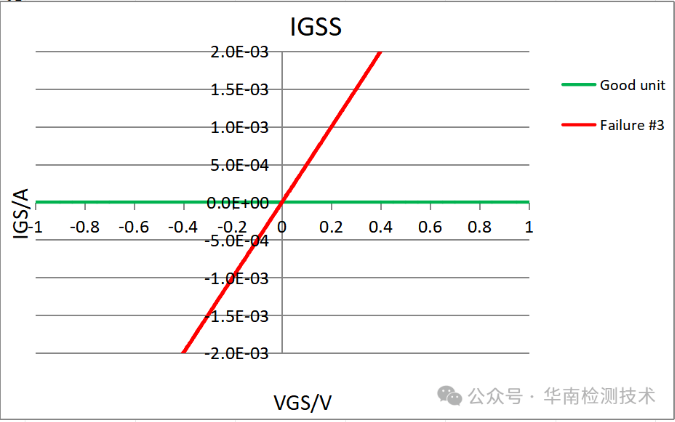

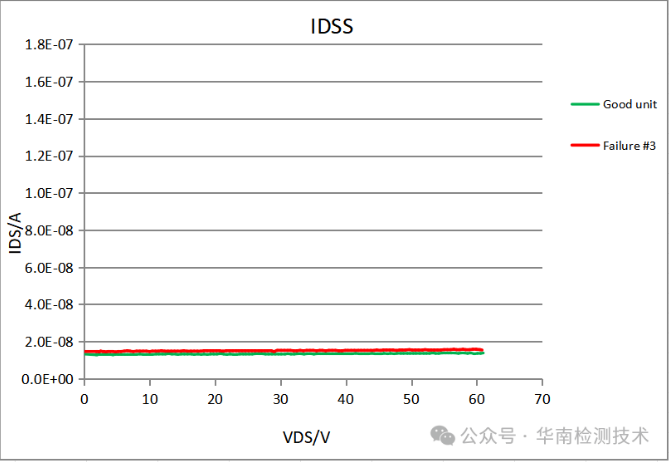

电性能测试是场效应管失效分析的核心环节。我们使用精密的仪器对样品进行了IV曲线测试，以评估其电气特性。测试结果显示，不良品的漏极与栅极和源极均无漏电，而栅极与源极之间存在电阻性漏电现象。这一发现指向了可能的内部电气问题，为我们的分析提供了重要线索。

场效应管开封分析：

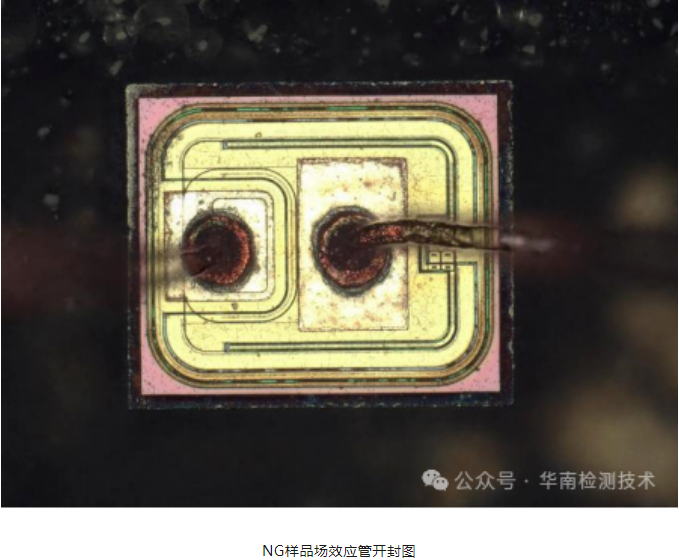

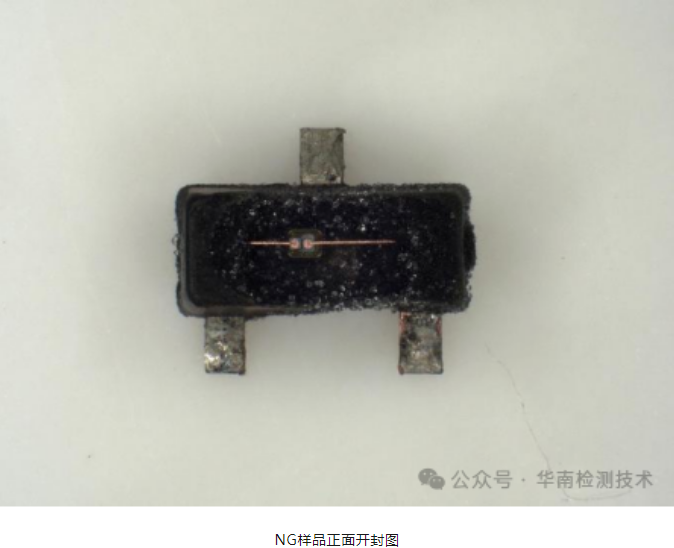

为了进一步探究内部结构，我们对NG样品进行了开封处理。开封后，我们对内部焊线和场效应管表面进行了目检，寻找任何可能的制造缺陷或损伤。在本案例中，开封后的内部目检显示焊线和场效应管表面均无明显异常，这表明失效原因可能更为隐蔽。

热点分析：

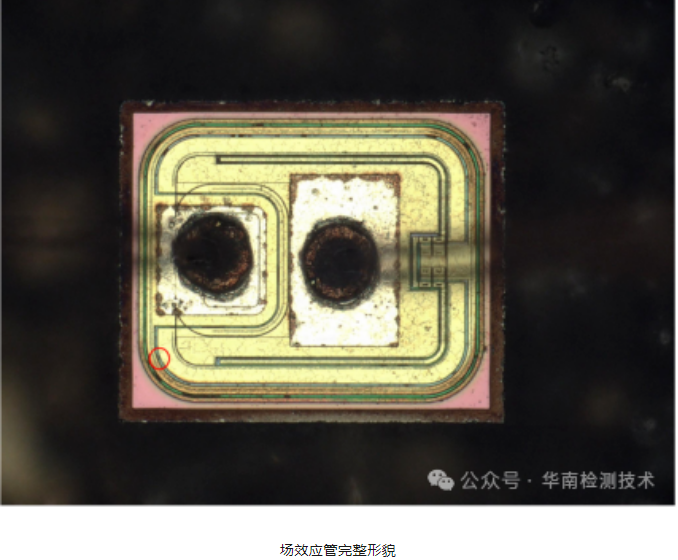

为了准确定位失效点，我们采用了热点分析技术。通过对I-V测试曲线的分析，我们进行了热点定位LC分析，发现热点位置位于栅极gate bus bar内侧。这一发现为我们提供了失效点的准确位置，为后续分析提供了关键信息。

场效应失效分析结果：

综合上述测试结果，我们得出结论：NG样品的栅极与源极之间发生了电阻性短路，而漏极与栅极之间的漏电表现正常。尽管外观检查和开封分析均未发现装配不良导致的漏电失效，但热点定位分析明确指出短路点位于晶圆栅极母线内侧区域。我们推测，静电损伤是造成产品失效的元凶。此次场效应管失效分析不仅为客户解决了实际问题，也再次证明了我们专业团队在失效分析领域的权威性和专业性。

通过这一详细的分析过程，我们不仅为客户提供了失效原因的明确答案，还提供了改进措施和预防建议，帮助客户提高产品的可靠性和性能。华南检测技术有限公司致力于为客户提供专业的场效应管失效分析服务，确保电子元件的质量和安全。
